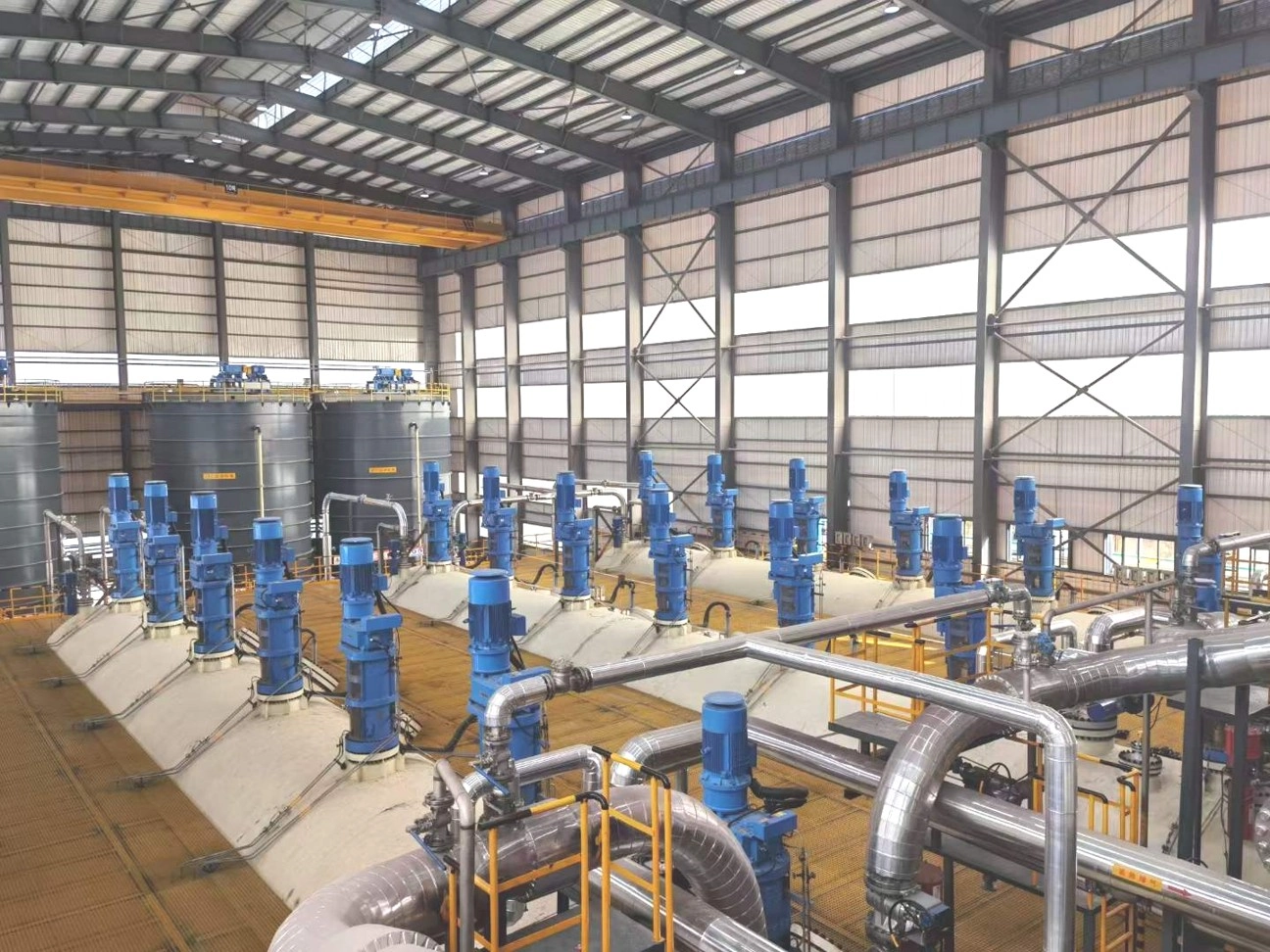

قد تُحوّل الخزانات العميقة والأوعية ذات مستوى السائل العالي مشاكل الخلط العادية إلى مشكلات إنتاجية مكلفة. يجب أن يمنع مُحرك الخلط في الخزان عدم تجانس التركيز، وترسب الملاط، والمناطق الراكدة، وعدم توازن انتقال الحرارة، واهتزاز العمود. قبل طلب عرض سعر، تحتاج المصانع الكيميائية إلى التأكد من لزوجة الوسط، ومحتوى المواد الصلبة، وقابلية التآكل، وأبعاد الخزان، ومستوى السائل، وظروف التركيب.

لماذا يُصبح خلط الخزانات العميقة خطراً على عملية الشراء؟

عادةً ما تظهر مخاطر شراء المحركات ذات الخزانات العميقة في ثلاثة جوانب مترابطة: جودة الدفعة، ومسار الدوران، واختيار النموذج الأولي. راجع هذه المؤشرات معًا قبل التعامل مع المحرك كعملية شراء بسيطة بحجم محرك.

تركيز غير متساوٍ ودفعات تالفة

يؤدي عدم تجانس التركيز والترسب ووجود مناطق راكدة إلى منتجات غير مطابقة للمواصفات ودفعات تالفة. في الخزانات العميقة، قد يبدو الجزء العلوي نشطًا بينما يبقى الجزء السفلي هادئًا، لذا قد تختلف نتائج العينات قبل أن يتمكن المشغلون من ملاحظة مشكلة الخلط الحقيقية.

مناطق قاعية ميتة ناتجة عن ضعف الدوران

يؤدي ضعف الدوران إلى تدرجات في التركيز، وترسب المواد الصلبة، وظهور مناطق راكدة قرب قاع الخزان أو جداره. وقد تترسب المواد الصلبة قرب الجدار أو المخروط. وإذا لم يكن دوران القاع قويًا بما يكفي، فقد يحمل خط التصريف مواد غير متجانسة.

مخاطر اختيار الطاقة المحركة فقط

يؤدي الاعتماد على قوة المحرك وحدها إلى اختيار الوحدة الخاطئة، وإعادة العمل، وجولة ثانية من الشراء. قد يمتلك محرك تقليب الخزان قوة كافية، ولكنه يظل خيارًا غير مناسب إذا لم يتوافق تصميم عموده، وحمل المروحة، وارتفاع السائل.

ما هي بيانات العملية التي يجب على المشترين تأكيدها أولاً؟

قبل البدء في تحديد الحجم، يحتاج المشترون إلى حزمة بيانات موجزة تغطي الوسيط والوعاء والهدف من العملية. هذه المجموعات الثلاث من المعلومات تحول الاستفسار الغامض إلى مراجعة فنية قابلة للاستخدام.

خصائص الوسط والمكونات المسببة للتآكل

خصائص الوسط: نطاق اللزوجة، الكثافة، محتوى المواد الصلبة، حجم الجسيمات، درجة الحرارة، الرقم الهيدروجيني، والمكونات المسببة للتآكل. تؤثر هذه التفاصيل على نوع المروحة، وعزم الدوران، ومادة الجزء المبلل، وفحص منطقة منع التسرب، خاصةً عند استخدام مواد طينية أو مواد كيميائية مسببة للتآكل.

بيانات الخزان والارتفاع المتاح

بيانات الخزان: قطر الخزان، وارتفاع السائل، وشكل القاع، وترتيب الحواجز، وموقع الفوهة/فتحة التفتيش، والارتفاع المتاح. قد يحتاج الخزان الطويل والضيق إلى عدة مراوح، بينما قد يؤدي محدودية الوصول إلى السطح إلى تغيير خطة التركيب.

هدف العملية وواجب الخلط

الهدف من العملية: المزج، أو الذوبان، أو التعليق، أو دعم التفاعل، أو نقل الحرارة، أو منع الترسيب. ويُحدد الهدف - سواء كان تدويرًا، أو تعليقًا، أو تفاعلًا، أو نقل حرارة - تصميم الجهاز؛ ففي حالة التعامل مع كميات كبيرة من المواد الصلبة، قد يحتاج محرك تقليب الملاط إلى مروحة وسرعة مختلفتين.

لماذا لا يُجدي اختيار المحرك القياسي نفعاً في الخزانات العميقة؟

يصبح الاختيار القياسي غير كافٍ عندما يجعل ارتفاع السائل الاستقرار الميكانيكي ونمط التدفق وتعرض المواد أكثر حساسية - يحتاج العمود والمراوح والأجزاء المبللة إلى مراجعة قبل إصدار النموذج.

استقرار العمود وحمل علبة التروس

تتطلب الخزانات العميقة دراسة متأنية لطول العمود، والسرعة الحرجة، وعزم الدوران، وحمل علبة التروس، ودعامة المحمل، وثبات التركيب. يمكن في كثير من الأحيان مراجعة خزان الخلط القياسي باستخدام عمود أقصر ودعامة أبسط، لكن الخزانات ذات مستوى السائل العالي تحتاج إلى دراسة ميكانيكية أكثر تعمقًا.

تباعد المروحة ونمط التدفق

يجب أن يتناسب عدد المراوح، والمسافة بينها، ونوع الشفرات، ونمط التدفق مع هندسة الخزان والغرض من العملية. خلال الفحص الأولي، يمكن للمشترين مراجعة مجموعات معدات NHD في المحرك & سلسلة Thickener. لأغراض التخزين والتداول، محرك تقليب جانبي قد تتم مناقشتها كمسار منفصل، في حين أن أوعية المعالجة العميقة عادة ما تحتاج إلى مراجعة عمودية طويلة.

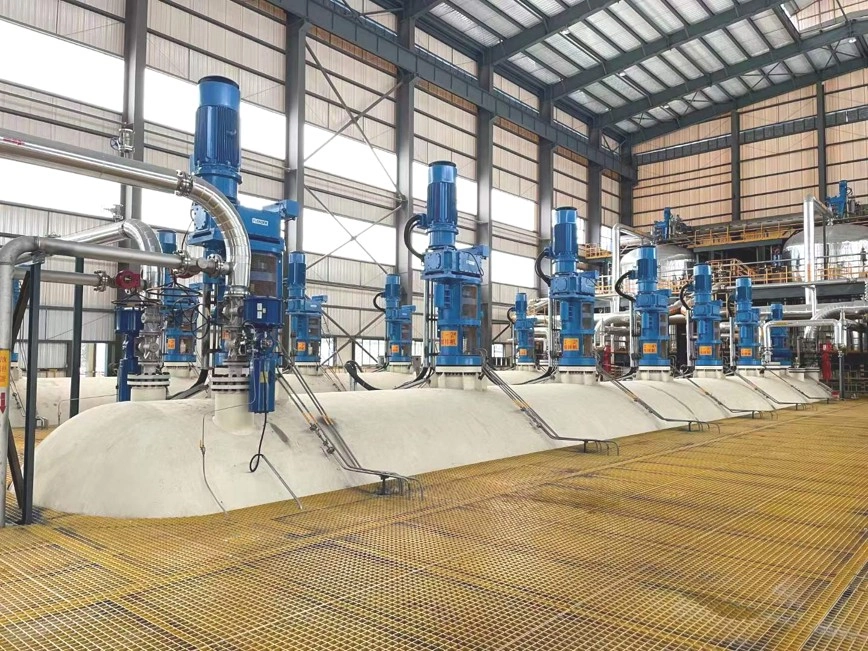

اختيار مواد المحرك الكيميائي

بالنسبة للمواد الكيميائية المسببة للتآكل أو الكاشطة، يجب أن يجمع المحرك الكيميائي بين تصميم الخلط واختيار المواد. ينبغي فحص الأجزاء المبللة، وطول العمود، وأسطح المروحة، ومواد منطقة منع التسرب، للتأكد من مقاومتها للأحماض والقلويات والكلوريدات ودرجة الحرارة وظروف التآكل قبل الشراء.

كيف يتعامل جهاز التحريك الطويل للغاية من NHD مع مشاريع المواد الكيميائية ذات الخزانات العميقة؟

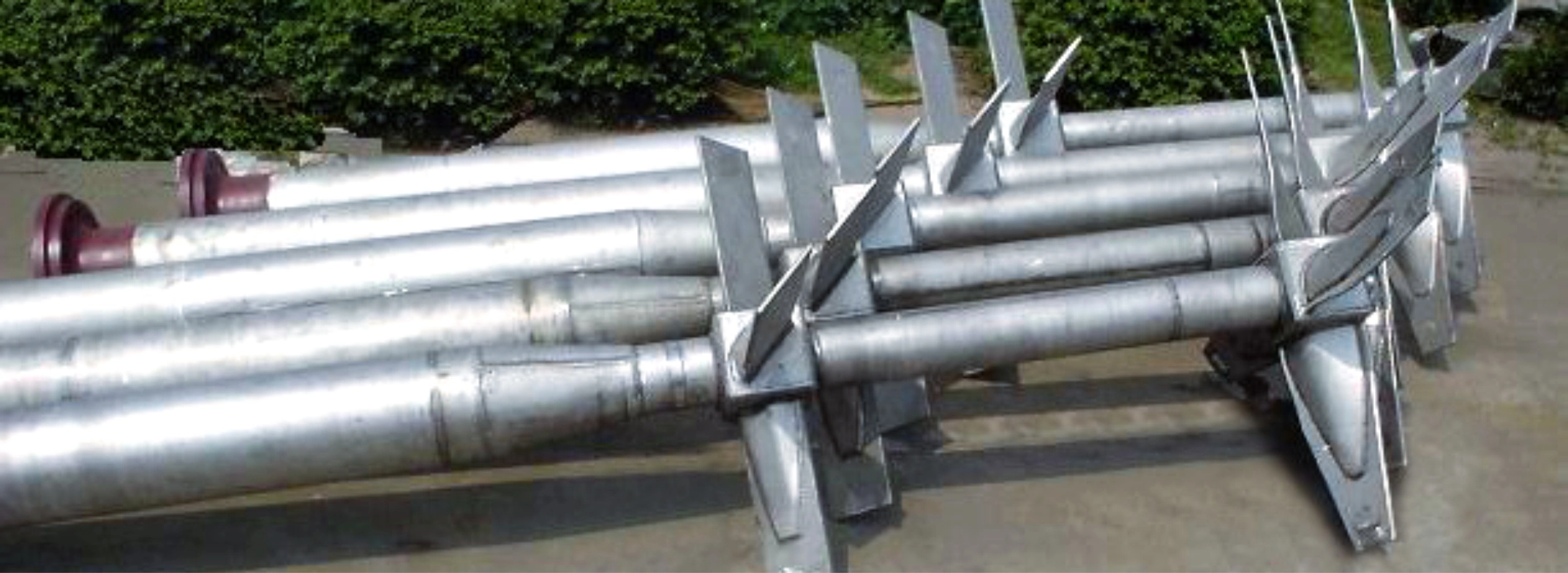

تصميم مخصص للعمود والمروحة

ن.هـ.د أداة تقليب طويلة جداً يدعم هذا المشروع مشاريع الخزانات العميقة من خلال تصميم عمود الدوران حسب الطلب، وتحديد موضع المروحة، ومراجعة الاستقرار، واختيار المواد المقاومة للتآكل. يتيح ذلك للمشترين مناقشة طول عمود الدوران، وموضع المروحة، ومستوى تعرض المواد للتآكل معًا.

خبرة في استخدام المحركات ذات الأحمال الثقيلة واسعة النطاق

تشمل خبرة NHD في مجال المحركات الكبيرة مشروعًا لإنتاج 300,000 طن سنويًا، بالإضافة إلى تطبيقات محركات عالية الطاقة وذات أحمال ثقيلة وطويلة جدًا. وهذا أمر بالغ الأهمية عندما يحتاج المشتري إلى دليل على قدرة المورد على مراجعة عزم الدوران وطول العمود وحمل علبة التروس واستقرار التركيب كوحدة متكاملة.

المحاكاة والاختبار وخيارات المواد

يمكن للتصميم المخصص أن يجمع بين محاكاة ديناميكيات الموائع الحسابية/محاكاة تدفق الموائع الحسابية، والاختبارات المعملية/التجريبية/التوسعية، وخيارات المواد مثل الفولاذ 304، و304L، و316L، و317L، و904L، ومواد متخصصة مقاومة للتآكل والصدأ. كما تستخدم NHD تحليل ديناميكيات الموائع الحسابية باستخدام برنامج FLUENT، وقياس سرعة دوبلر الليزري LDA، وتحليل العناصر المحدودة FEA، والتصميم ثلاثي الأبعاد CAD، والاختبارات المعملية، والاختبارات التجريبية، والتجارب التوسعية لدعم قرارات الوحدات الكبيرة.

بالنسبة للمهام التي تتطلب التعامل مع كميات كبيرة من المواد الصلبة، يمكن للمشترين أيضًا مراجعة تجربة NHD مع آلة التقليب للصناعات غير الحديدية والاستفادة منها. صُممت هذه الآلة لتناسب الظروف الصعبة لمعالجة المعادن وتعدين المعادن غير الحديدية، وهي تعالج نفس التحديات الأساسية: الحفاظ على حركة الطين بشكل منتظم، ومنع ترسب المواد الصلبة، والحفاظ على السلامة الهيكلية في ظل التشغيل المستمر عالي العزم.

كيف ينبغي للمشترين إعداد قائمة مرجعية عملية لشراء أجهزة التحفيز؟

تساعد قائمة التحقق العملية أقسام الهندسة والصيانة والمشتريات على النظر في المخاطر نفسها قبل تحويل الاستفسار إلى طلب شراء. يجب على المشتري التحقق من أساس عرض الأسعار، ونقاط التحقق من التصميم، وحزمة البيانات لمراجعة المورد.

قائمة التحقق من التصميم والصيانة

تشمل بنود قائمة التحقق الرئيسية حسابات التصميم، وتخطيط المروحة، واستقرار العمود، واختيار المواد، وسهولة الوصول للصيانة، وقيود التركيب. ويُحوّل الجدول الثاني هذه البنود إلى مراجعة سريعة للمشتريات قبل الحصول على التوضيحات الفنية أو الموافقة النهائية على الشراء.

الأهداف التشغيلية قبل الاتصال بـ NHD

يمكن للمشترين إعداد بيانات الوسائط وأبعاد الخزانات وأهداف التشغيل قبل ذلك. اتصل بـ NHD للتأكد من طراز محرك الخلط في الخزان. تُسهّل حزمة البيانات الواضحة عملية الاختيار النهائي وتبريرها في اجتماعات الهندسة والمشتريات.

استنتاج

في مشاريع المواد الكيميائية ذات الخزانات العميقة، ينبغي اختيار محرك الخلط بناءً على خصائص الوسط، وهندسة الخزان، ومتطلبات العملية، واستقرار العمود، وظروف المواد، وليس بناءً على قوة المحرك فقط. بإمكان شركة NHD مساعدة مصانع الكيماويات في مراجعة بيانات خلط الخزانات العميقة وتطوير حلول مخصصة لمحرك خلط طويل للغاية، مما يضمن دورانًا أكثر استقرارًا، وتقليل مخاطر الترسيب، وتشغيلًا أكثر أمانًا على المدى الطويل.

الأسئلة الشائعة

س1: ما المعلومات التي يجب على المشترين تقديمها قبل اختيار محرك خلط الخزان؟

أ1: يجب على المشترين تقديم قطر الخزان، وارتفاع السائل، وشكل القاع، وتصميم الحاجز، ومواقع الفوهات وفتحات التفتيش، ولزوجة الوسط، والكثافة، ومحتوى المواد الصلبة، وحجم الجسيمات، ودرجة الحرارة، والضغط، وبيانات التآكل، ونمط التشغيل، والغرض الرئيسي من الخلط.

س2: لماذا تعتبر تطبيقات الخزانات العميقة أصعب من خزانات الخلط القياسية؟

أ2: تزيد الخزانات العميقة من طول العمود وارتفاع السائل. وهذا يجعل الانحراف، والسرعة الحرجة، والمسافة بين المراوح، ودوران القاع، وعزم الدوران، ودعم المحامل، وسهولة الوصول للصيانة أكثر أهمية مما هي عليه في الخزانات القياسية القصيرة.

س3: كيف يمكنني تحديد حجم محرك الخلط لخزان الخلط؟

A3: ابدأ من اللزوجة المتوسطة والمواد الصلبة، وقطر الخزان وارتفاع السائل، وحمل العملية؛ هذه تحدد نوع المروحة، والتصميم، وطول العمود، والطاقة.
