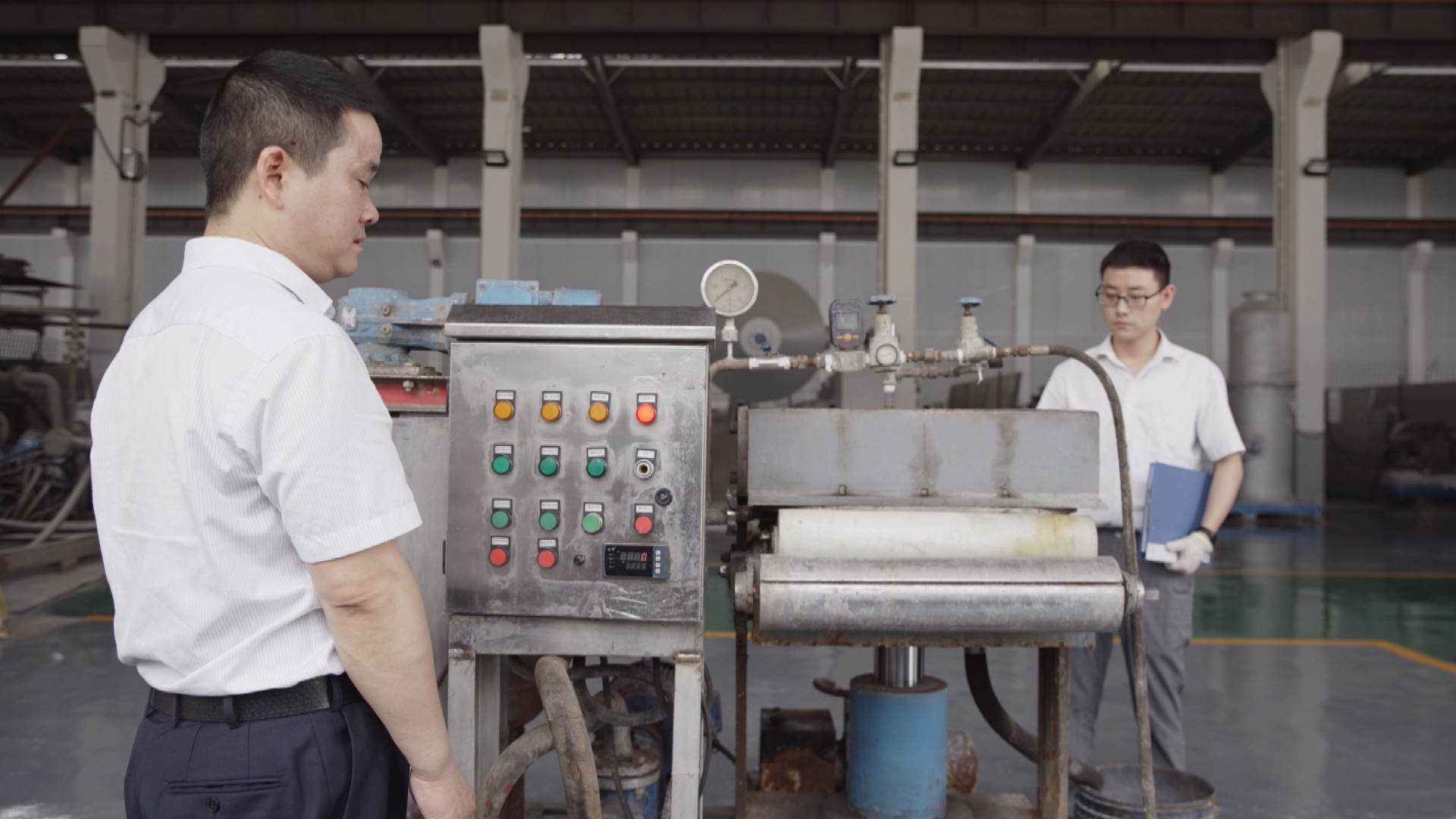

Las prensas de filtro piloto son clave para ajustar y probar cómo separar sólidos de líquidos, brindándote una configuración a pequeña escala para afinar los detalles antes de ampliar. Esta guía desglosa los pasos principales para mantener estas máquinas en funcionamiento, desde la preparación hasta la limpieza, para que obtengas excelentes resultados en laboratorios o trabajos industriales pequeños.
Conociendo la Tecnología
Para los profesionales en la separación sólido-líquido, las prensas de filtro piloto son equipos indispensables para evaluar la viabilidad de los procesos, optimizar parámetros y escalar operaciones. Estos sistemas compactos replican el rendimiento de las prensas de filtro a gran escala, pero están diseñados para aplicaciones de laboratorio o industriales a pequeña escala. Su modularidad y flexibilidad los hacen ideales para I+D, control de calidad y validación de procesos.
Si buscas un fabricante confiable con décadas de experiencia, considera explorar la serie de filtros desarrollada por uno de los principales innovadores en tecnología de filtración de China. Con más de 800 implementaciones de proyectos en industrias como químicos, fundición de metales no ferrosos, farmacéuticos y protección ambiental, sus sistemas ofrecen tanto precisión como durabilidad. Actualmente hay decenas de categorías de productos y cientos de modelos, como filtros de vacío, prensas de filtro, agitadores, espesadores.
Componentes Principales y Sus Funciones
Antes de operar eficazmente una prensa de filtro piloto, es importante comprender sus componentes principales. Cada unidad suele incluir un sistema de bombeo de alimentación, placas de filtro (ya sean empotradas o de membrana), un mecanismo de cierre hidráulico o mecánico, telas de filtro adecuadas para el material de aplicación y un sistema de descarga de filtrado.
El proceso de filtración comienza cuando la suspensión se bombea a las cámaras formadas entre las placas de filtro. A medida que la presión aumenta, los sólidos se retienen en la superficie de la tela formando un pastel, mientras que el filtrado pasa a través de los canales de recolección. Algunos sistemas avanzados incluyen funciones de compresión de diafragma y secado por aire para reducir aún más el contenido de humedad del pastel.
Aplicaciones en Entornos de Laboratorio e Industriales
Las prensas de filtro piloto se utilizan ampliamente en laboratorios para pruebas de compatibilidad de materiales o simulación de escenarios a escala de producción. También se usan en producciones a pequeña escala donde el equipo a gran escala sería excesivo.
Industrias como la de químicos fosfóricos se benefician de los sistemas piloto para procesos como deshidratación de fosfoyeso o recuperación de productos intermedios. Escenarios típicos de aplicación: Industria química del fosfato: tratamiento de fosfoyeso. Estos conocimientos ayudan a definir parámetros óptimos de proceso antes de invertir en equipos a gran escala.
Preparación para la Operación
Inspección de la Integridad del Equipo y Características de Seguridad
Antes de iniciar los ciclos de operación, es crucial inspeccionar todos los componentes mecánicos en busca de desgaste o daño, especialmente los sellos hidráulicos, guías de alineación de placas y líneas de alimentación. Deben verificarse los dispositivos de seguridad para prevenir accidentes durante la operación a alta presión.
Además, asegúrate de que las funciones de parada de emergencia estén operativas y que las válvulas de alivio de presión estén calibradas según las especificaciones del sistema.
Selección de la Tela de Filtro Adecuada
La elección de la tela de filtro impacta directamente en la eficiencia de la filtración. Para partículas finas o suspensiones coloidales, las telas sintéticas finamente tejidas ofrecen una mejor retención. Para lodos gruesos con alto contenido de sólidos, medios más porosos pueden ser adecuados.
Las pruebas piloto te permiten probar diferentes tipos de medios en condiciones reales sin comprometer grandes lotes, una ventaja no posible con sistemas a tamaño completo.
Guías para la Preparación y Homogeneización de la Suspensión
La distribución uniforme de la suspensión es vital para la formación consistente del pastel en todas las cámaras. Esto requiere una mezcla exhaustiva usando agitadores o bucles de recirculación antes de alimentar la prensa.
Evita la entrada de aire durante la mezcla, ya que esto puede alterar el equilibrio de presión durante los ciclos de filtración.
Ejecución del Proceso de Filtración
Carga de la Suspensión en el Sistema de Alimentación
Una vez que la suspensión está homogeneizada, se bombea a las cámaras de filtro cerradas bajo presión controlada. La suspensión se transporta a la cámara de cada marco de filtro a través de la tubería. La secuencia adecuada de válvulas garantiza una carga uniforme en todas las placas sin sobrepresionar ninguna cámara individual.
Los sistemas piloto automatizados a menudo incluyen sensores de pesaje dinámico que monitorizan el volumen de alimentación en tiempo real.
Regulación de Presión para la Formación Óptima del Pastel
Mantener una presión de alimentación constante es esencial para lograr un espesor y niveles de sequedad uniformes en el pastel. La mayoría de las unidades piloto operan dentro de un rango de presión de alimentación de 0.75–0.78 MPa, dependiendo de las propiedades del material. Presión de trabajo de alimentación: 0.75 – 0.78 MPa.
Los modelos avanzados también pueden presentar etapas de compresión asistida por diafragma a presiones más altas (hasta 22 MPa), seguidas de fases de secado por aire que mejoran significativamente el rendimiento de deshidratación.
Ajustes Durante la Filtración para Mejorar la Eficiencia
Los ajustes en tiempo real pueden implicar la modulación de la velocidad de la bomba de alimentación basada en las lecturas de contrapresión o cambiar entre ciclos de lavado si lo requieren los estándares de pureza del producto. El líquido de lavado se pasa a la cámara de lodo para lavar el pastel de filtro.
Algunos sistemas permiten ciclos de compresión secundaria o purga de aire, lo que puede reducir significativamente la humedad residual sin requerir pasos de secado térmico. El aire se pasa rápidamente a la cámara de filtro para secar el pastel de filtro.
Técnicas de Despresurización Segura para Sistemas Piloto NHD
Cuando termina la filtración, despresurizar de manera segura evita la liberación repentina de energía acumulada que puede dañar los componentes o ser un riesgo de seguridad. Las salidas de aire deben abrirse gradualmente mientras se monitorean los medidores hasta que las presiones internas se normalicen antes de abrir las cámaras. El sexto paso: descarga: se abre el marco de filtro.
Los sistemas diseñados con mecanismos de ventilación automática simplifican este paso mientras mejoran la seguridad del operador.
Finalización y Mantenimiento del Sistema
Configurar una prensa de filtro para trabajar requiere enfoque y cuidado para asegurarse de que todo salga bien. Debes revisar el equipo, elegir la tela de filtro adecuada y preparar la suspensión. Cada paso importa si quieres obtener resultados sólidos de filtración. Aquí hay un vistazo rápido a los pasos principales de preparación para comenzar correctamente.
Ciclos de Limpieza de Rutina para Prolongar la Vida Útil del Equipo
La regeneración de la tela de filtro es crucial después de cada pocos ciclos, dependiendo del comportamiento de ensuciamiento de tu suspensión. Lava automáticamente la tela de filtro alternando en los lados frontal y trasero. Usa agua limpia para enjuagar, seguida de técnicas de soplado de aire inverso si están disponibles. Procedimiento de soplado de aire inverso añadido.
La limpieza de rutina también incluye verificar los canales de drenaje en busca de obstrucciones que puedan causar una distribución desigual del flujo de filtrado durante la operación.
Inspección y Reemplazo de Partes Desgastadas
Inspecciona regularmente los sellos alrededor de los bordes de las placas, ya que soportan compresión mecánica en cada ciclo. Diseño de caucho vulcanizado de doble cara. Reemplaza de inmediato cualquier junta agrietada, ya que comprometen la eficiencia del sellado, lo que lleva a fugas o menor retención de presión durante las fases de compresión.
Los componentes del sistema hidráulico, como las bombas, deben ser probados periódicamente contra las presiones de referencia definidas por las especificaciones del fabricante original.
Escalado de Piloto a Producción Usando Datos de NHD Unidades
Los resultados piloto proporcionan información crítica al dimensionar instalaciones a gran escala, incluyendo tiempos de ciclo óptimos por relación de volumen de lote y ayudan a justificar decisiones de inversión de capital basadas en métricas de rendimiento empíricas recopiladas durante las pruebas. Explora modelos escalables aquí adaptados desde tu configuración piloto validada.
El escalado basado en datos reduce significativamente los riesgos de puesta en marcha en comparación con el diseño teórico por sí solo.
Ajuste de Parámetros del Proceso Basado en Objetivos de Filtración
Ya sea que tu objetivo sea la recuperación máxima del rendimiento o el menor contenido posible de humedad, la flexibilidad de las prensas piloto permite la variación controlada de parámetros como la concentración de alimentación, la duración/presión de compresión y los volúmenes de líquido de lavado hasta que los objetivos se logran de manera consistente en las pruebas.
Este ajuste iterativo asegura que tu configuración de producción final opere dentro de las bandas de eficiencia óptima desde el primer día después del despliegue.
Descripción General de Modelos Disponibles de NHD para Uso en Laboratorios
Entre varias ofertas disponibles en línea a través de su plataforma oficial serie de filtros, las máquinas de prueba que parten de un área de 1,6 m² son ideales para simulaciones de laboratorio. Tiene una máquina de prueba de 1,6 m². Estas unidades apoyan análisis precisos antes de comprometer recursos hacia inversiones de infraestructura más grandes, especialmente útil al tratar con nuevos materiales cuyo comportamiento bajo compresión aún no está bien documentado.
FAQ
P: ¿Qué factores determinan la presión óptima de operación en una prensa de filtro piloto?
R: Las características del material de alimentación, como la distribución del tamaño de las partículas y la viscosidad, dictan en gran medida los rangos de presión requeridos; típicamente entre 0.75–0.78 MPa para la fase de alimentación, pero puede llegar hasta 22 MPa durante las etapas de compresión de diafragma dependiendo de las especificaciones del modelo.
P: ¿Con qué frecuencia debo limpiar la tela de filtro de mi prensa piloto?
R: Después de cada pocos ciclos, dependiendo de la tendencia al taponamiento; algunos sistemas permiten la limpieza automática de adelante hacia atrás combinada con procedimientos de regeneración por flujo de aire inverso.
P: ¿Puedo actualizar mi unidad piloto manual más tarde con características automáticas?
R: Sí; muchos diseños modulares admiten la incorporación de mecanismos automáticos de desplazamiento de placas o interfaces de control basadas en PLC sin reemplazar ensamblajes enteros.
