Choisir le bon agitateur latéral nécessite de vérifier la forme, la taille du réservoir, les caractéristiques du liquide et les objectifs du processus. Les agitateurs latéraux offrent des économies d’énergie, un entretien simple et des coûts réduits, principalement pour les grands réservoirs horizontaux dans des domaines tels que le pétrole, les produits chimiques et le traitement des eaux usées. Une conception appropriée de l’hélice, son emplacement, le choix des matériaux et des pièces de la machine garantissent un bon mélange, de la robustesse et de la fiabilité dans des environnements difficiles. Des modifications personnalisées, des composants économes en énergie et des systèmes de contrôle modernes améliorent encore les résultats tout en réduisant les coûts de fonctionnement. Cela fait des agitateurs latéraux une solution utile et durable pour les grandes tâches de mélange industriel.
Quels Facteurs Déterminent le Bon Agitateur Latéral pour Votre Processus ?
Pourquoi la Géométrie et le Volume du Réservoir Devraient Être le Point de Départ pour la Sélection de l’Agitateur
Lors du choix des agitateurs latéraux, la forme du réservoir constitue un élément de base. La forme, la taille et le volume du réservoir de stockage ou de travail définissent des détails clés tels que la longueur de l’arbre, la largeur de l’hélice et l’angle d’entrée. Pour les réservoirs ronds horizontaux, les agitateurs latéraux peuvent s’aligner pour créer un large flux qui atteint bien le fond du réservoir. En revanche, les réservoirs verticaux pourraient ne pas permettre un meilleur mouvement avec une unité placée sur le côté.
Les réservoirs plus grands nécessitent souvent des agitateurs avec une force de torsion plus forte ou plusieurs unités placées intelligemment pour maintenir un mélange homogène. Cela est surtout important dans les réservoirs de plus de 500 m³, où un brassage en un seul point peut laisser des zones tranquilles. Les obstructions comme les parois, les tubes de chauffage ou certaines parties internes doivent également être prises en compte, car elles peuvent modifier les chemins du flux et le succès du mélange de manière significative.
L’agitateur latéral peut être utilisé dans des réservoirs de stockage de liquides à grande échelle et des réservoirs de pétrole. Sa consommation d’énergie est d’un tiers à deux tiers de celle de l’agitateur central pour un réservoir de plus de 1000 m3 avec le même effet de mélange.
Comment les Caractéristiques du Fluide Affectent la Configuration de l’Agitateur
Les propriétés physiques et chimiques du liquide, principalement la viscosité, la densité et la quantité de solides, définissent directement les détails de l’agitateur. Les liquides épais nécessitent une plus grande torsion et peuvent nécessiter des hélices plus grandes ou des vitesses plus lentes pour maintenir un flux régulier sans dommage dû à la force de cisaillement.
Pour les liquides sensibles à la cisaille, tels que les mélanges ou les cultures vivantes, des hélices à flux axial douce, comme des formes d’aile, sont meilleures pour éviter d’endommager les structures fragiles. Les liquides rugueux ou corrosifs posent des problèmes supplémentaires, nécessitant un choix attentif des matériaux de construction et des configurations de joints.
NHD a beaucoup investi dans la recherche de nouveaux matériaux pour agitateurs. Outre les matériaux standards tels que 304L, 316L, 317L, 904L, 2205, 2507, TA, etc., NHD a également développé une douzaine de nouveaux matériaux pour diverses conditions de températures, de concentration d’acide ou de base, qui pourraient offrir la meilleure protection contre la corrosion et l’usure élevées.
Quand le Mélange Latéral Offre-t-il des Avantages par Rapport aux Conceptions d’Entrée Supérieure ?
Quels Avantages Opérationnels Font des Agitateurs Latéraux un Choix Idéal pour Certaines Applications ?

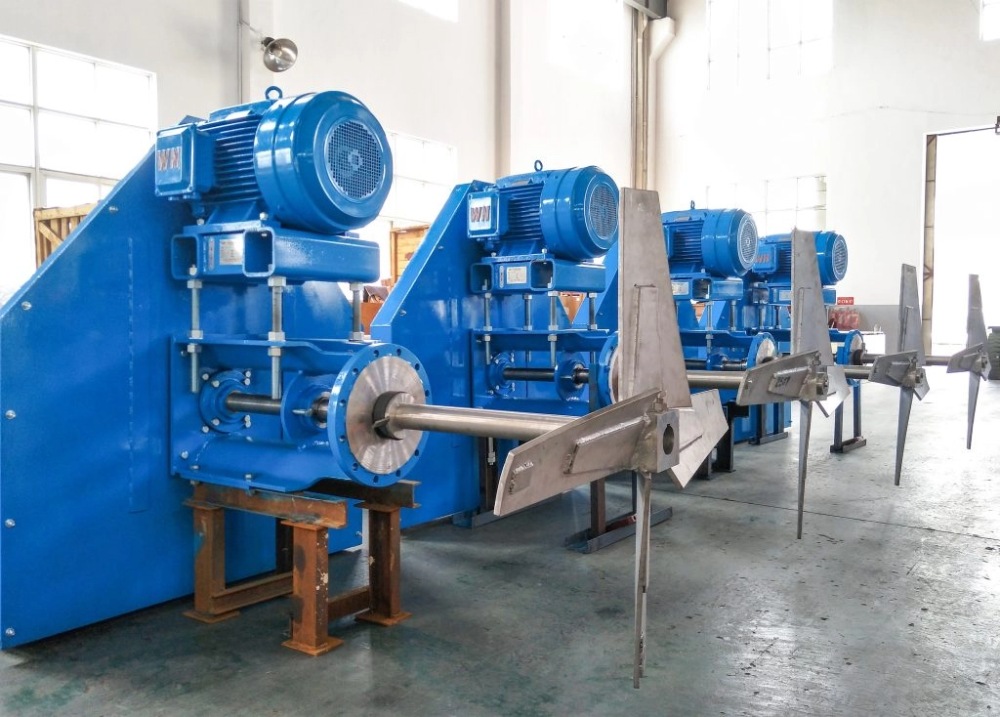

Les agitateurs latéraux apportent des avantages évidents en termes de portée et d’économies d’énergie. Placés près de la base du réservoir, ils permettent des vérifications et un entretien plus simples sans arrêter ou démonter le réservoir.
Du point de vue énergétique, des arbres plus courts réduisent les forces de flexion et la pression mécanique sur l’ensemble d’entraînement. L’arbre plus court signifie également moins de pertes d’énergie dues à la flexion de l’arbre et à un débit perturbé.
L’agitateur latéral présente des avantages, tels qu’un faible coût de fabrication et de fondation et occupera une place sur le marché des agitateurs.
Dans Quels Scénarios Industriels Les Agitateurs Latéraux Sont-ils Préférables ?
Les agitateurs latéraux fonctionnent particulièrement bien dans les secteurs nécessitant un stockage de grande capacité et un mélange constant. Dans les réservoirs de pétrole brut, ils aident à un mélange homogène et au contrôle des boues en maintenant un mouvement constant à travers le fond du réservoir.
Dans les réservoirs de fermentation des biocarburants, les agitateurs montés latéralement améliorent l’uniformité de la température et l’activité microbienne. De même, les installations de stockage chimique utilisent ces agitateurs pour maintenir l’homogénéité du produit sur de longues périodes sans pompes de recirculation.
Les agitateurs de NHD sont largement utilisés dans les industries de traitement des minéraux, de la métallurgie, de la pétrochimie, des phosphates et des engrais composés, de la chimie fine, de l’alimentation, de l’élevage et du traitement des eaux usées.
Comment Associer la Conception de l’Hélice à Vos Objectifs de Mélange ?
Pourquoi le Type d’Hélice Est Important pour Atteindre les Schémas de Flux et les Niveaux de Cisaillement
La conception de l’hélice contrôle à la fois la direction du mouvement du liquide et les forces de cisaillement à l’intérieur du réservoir. Les hélices à flux axial génèrent une circulation de haut en bas idéale pour le mélange et la distribution thermique. Les hélices à flux radial sont plus adaptées au mélange gaz-liquide ou aux processus à fort cisaillement comme l’émulsification.
L’angle d’inclinaison des pales affecte non seulement le schéma de flux mais aussi l’efficacité énergétique. Ajuster cet angle correctement permet un meilleur pompage avec moins de besoins en torsion.
Cet agitateur peut fournir un flux axial recyclé élevé et un taux de cisaillement moindre avec une faible consommation d’énergie. Comparé à un agitateur traditionnel PBT de 450, il peut économiser 40 à 50 % d’énergie avec le même effet.
Quel Rôle Joue le Positionnement de l’Hélice dans la Performance ?
Un positionnement correct de l’hélice assure un brassage complet du réservoir et élimine les zones stagnantes. Dans les réservoirs non équipés de chicanes, un montage excentré aide à briser la symétrie rotative et améliore la distribution du flux axial.
L’angle d’entrée doit correspondre aux tailles de réservoir pour éviter les vibrations de la machine ou le stress structurel. Un alignement incorrect peut entraîner des problèmes de vibration ou une usure prématurée des joints et des roulements.
Cette pale d’agitateur est conçue selon la meilleure position de la zone critique de vitesse. Bien que sa pale soit plus petite que celle du PBT, son effet est bien meilleur que celui du PBT.
Comment Assurer la Fiabilité à Long Terme dans des Environnements Hostiles ?
Quelles Caractéristiques Mécaniques Aident à Supporter les Conditions d’Exploitation Exigeantes ?
Dans les applications industrielles rigoureuses, la durabilité mécanique est primordiale. Les joints mécaniques doubles offrent une protection robuste contre les fuites dans des environnements sous pression ou dangereux. Les roulements robustes sont essentiels pour absorber les charges radiales et axiales pendant de longs cycles de fonctionnement.
Des lames de roue de transmission construites pour un travail constant prolongent la durée d’utilisation tout en réduisant les interruptions d’entretien.
NHD a développé le grand agitateur pour 300 000t/a, pionnière dans la localisation de l’équipement en Chine. Parallèlement, NHD a établi un nouveau record d’application d’agitateurs de grande puissance, de lourdes charges et de très longues durées dans l’industrie.
Comment le Choix des Matériaux Contribue à la Durabilité et à la Sécurité ?
Le choix des matériaux joue un rôle important dans la longévité de l’agitateur. Des aciers comme le 316L ou les doubles grades offrent une excellente résistance à la corrosion dans des environnements acides ou basiques. Des revêtements ou des gaines en caoutchouc sont appliqués sur les parties exposées à une usure abrasive ou à une attaque chimique.
Des bagues d’usure et des manchons d’arbre sont souvent ajoutés en tant que pièces sacrificielles pour atténuer l’érosion à des points critiques.
Pourquoi la Personnalisation Est-Elle Essentielle pour une Efficacité de Mélange Optimale ?
Comment les Configurations Personnalisées Améliorent-elles les Résultats des Processus ?
Les modifications spécifiques à la tâche conduisent à des résultats de brassage précis. Adapter la taille de l’hélice à la forme du réservoir garantit un mouvement complet sans surcharger les moteurs. Les variateurs de vitesse adaptent la sortie de l’agitateur selon les différentes viscosités ou exigences de lot.
Qu’est-ce qui Rend Bénéfique de Collaborer Avec un Fabricant Spécialiste ?
Si vous recherchez une solution alliant précision technique et performance réelle, l’agitateur latéral de NHD est conçu spécifiquement pour répondre aux besoins des environnements de mélange industriel—des stockages pétrochimiques aux installations de traitement des eaux usées. NHD apporte de nombreuses années d’expérience dans la création de solutions spécifiques à la tâche qui offrent des résultats constants, de l’efficacité et de la longévité.
Notre ligne de production est construite autour de la modularité, ce qui signifie que vous obtenez exactement ce dont votre processus a besoin, ni plus, ni moins, tout en assurant facilité de maintenance et continuité opérationnelle.
Comment Équilibrer Performance et Consommation Énergétique ?
Pourquoi l’Efficacité Énergétique Devrait-Elle Faire Partie Intégrante du Processus de Sélection ?
L’utilisation d’énergie affecte directement les coûts de fonctionnement sur la durée de vie d’un agitateur. Sur-dimensionner les moteurs entraîne un gaspillage énergétique et des dépenses inutiles. Au lieu de cela, dimensionner correctement les moteurs sur la base des besoins réels en couple améliore l’efficacité.
Les réducteurs à haute efficacité réduisent les pertes par frottement lors des longues périodes de travail. Le choix approprié de l’hélice améliore encore l’utilisation de l’énergie en réduisant les perturbations tout en maintenant les vitesses de flux souhaitées.
Quels Systèmes de Contrôle Aident à Optimiser l’Utilisation de l’Énergie Sans Compromettre les Résultats ?
L’automatisation joue un rôle essentiel dans l’optimisation de l’utilisation de l’énergie. Les variateurs de fréquence permettent des ajustements dynamiques de la vitesse en fonction des propriétés du fluide à différents stades du mélange.
Les contrôles logiques définis permettent l’arrêt automatique pendant les périodes de calme ou lorsque les objectifs sont atteints. La surveillance en temps réel de la torsion avertit les opérateurs des surcharges avant qu’elles ne causent des pannes.
Où Trouver un Agitateur Latéral Fiable qui Répond à Ces Exigences ?
Pour les ingénieurs qui exigent des performances sans compromis, cet agitateur latéral offre un design robuste adapté aux spécifications de votre réservoir et aux besoins de votre dynamique des fluides. Que vous gériez l’homogénéisation du pétrole brut ou des processus de mise en tampon des produits chimiques, cette solution s’intègre parfaitement à vos opérations avec un minimum de temps d’arrêt.
En choisissant un agitateur qui n’est pas seulement conçu mais aussi testé sur le terrain dans des industries comme le raffinage, la transformation des aliments et le traitement des eaux usées, vous assurez à la fois l’intégrité du processus et une valeur à long terme.
FAQs
Q: Puis-je utiliser un agitateur latéral dans un réservoir cylindrique vertical ?
A: Bien que possible dans certains cas, les agitateurs latéraux fonctionnent mieux dans des réservoirs horizontaux où ils créent des schémas de flux larges sur toute la longueur du fond du réservoir.
Q: À quelle fréquence dois-je entretenir mon agitateur latéral ?
A: Des inspections régulières tous les 3 à 6 mois sont conseillées en fonction des heures d’utilisation. Les pièces clés telles que les joints et les supports doivent suivre les recommandations du fabricant pour les intervalles de changement.
Q: Est-il nécessaire d’installer plusieurs agitateurs latéraux dans des réservoirs de grand volume ?
A: Oui, principalement avec des liquides visqueux ou des réservoirs de plus de 500 m³. Plusieurs unités garantissent un mélange homogène sur tout le volume sans zones stagnantes.
