Les filtres à vide à table rotative révolutionnent la filtration industrielle en offrant une vitesse, une fiabilité et une efficacité de coût inégalées. Ces systèmes excellent dans le traitement de matériaux difficiles tels que les boues d’épuration, les résidus minéraux abrasifs et les sous-produits de la transformation alimentaire. Leur fonctionnement continu, leur conception compacte et leur automatisation avancée en font une pierre angulaire des processus industriels modernes, réduisant considérablement les coûts de main-d’œuvre et d’énergie. Ce guide complet explore les mécanismes des filtres à vide à table rotative, leurs avantages par rapport aux méthodes de déshydratation traditionnelles et leur impact transformateur dans des secteurs tels que l’exploitation minière, le traitement des eaux usées et la production alimentaire.

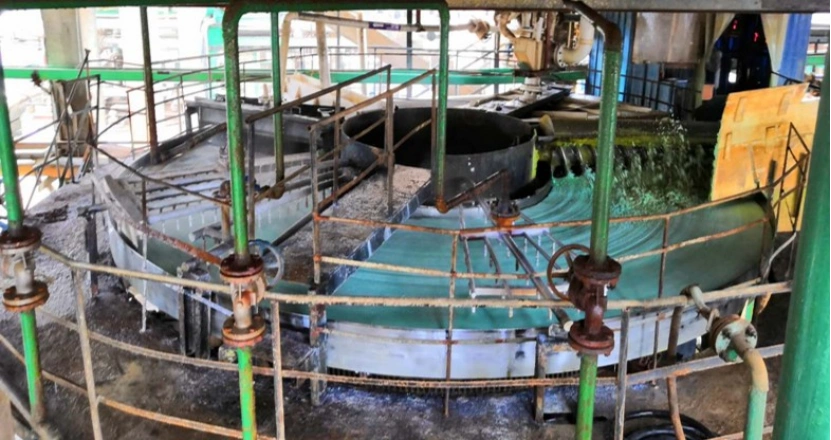

Vue d’ensemble de la technologie des filtres à vide à table rotative
Dans le domaine de la filtration industrielle, l’efficacité, la précision et l’adaptabilité sont primordiales. Le filtre à vide à table rotative se distingue par sa capacité à offrir des résultats de déshydratation constants sur un large éventail d’applications. Que ce soit pour gérer les boues d’épuration municipales ou traiter les résidus minéraux abrasifs, la continuité de fonctionnement et la conception économe en espace de cette technologie en font un atout indispensable pour les installations cherchant à optimiser leur performance et à réduire les coûts de fonctionnement. Sa polyvalence et sa montée en gamme en ont fait un choix privilégié dans les industries du monde entier.
Principes de fonctionnement des filtres à vide à table rotative
Pour comprendre les principes de fonctionnement des filtres à vide à table rotative, plongeons d’abord dans leur mécanisme central qui améliore l’efficacité de séparation solide-liquide.
Mécanisme central
Le filtre à vide à table rotative fonctionne sur un processus de filtration continue entraîné par un disque ou une table rotative sous vide. La suspension est introduite à la surface du filtre, où les solides sont capturés sous forme de gâteau de filtration, et les liquides sont aspirés à travers un tissu filtrant spécialisé par un système de vide. Le filtrat est collecté via un réseau de tuyaux et de vannes de distribution, tandis que le gâteau de filtration est déchargé via un mécanisme de soufflage arrière lorsque la table tourne à un angle prédéterminé. Ce cycle sans interruption assure une filtration ininterrompue, minimisant les temps d’arrêt et maximisant le débit.
Composants clés
L’efficacité des filtres à vide à table rotative repose sur plusieurs composants critiques :
- Disque/Table rotatif : Actionné par une broche centrale, cet élément est doté d’un tissu filtrant durable pour faciliter la séparation solide-liquide.
- Système de vide : Génère l’aspiration nécessaire pour tirer le liquide à travers le tissu, garantissant une déshydratation efficace.
- Vannes de distribution : Gèrent précisément la séquence des phases d’alimentation, de lavage et de décharge pour un fonctionnement continu.
- Mécanisme de soufflage arrière : Utilise un flux d’air contrôlé pour libérer le gâteau de filtration dans une trémie, maintenant un cycle de filtration stable.
Ce design intégré permet des transitions fluides entre les étapes de filtration, améliorant la fiabilité opérationnelle et la cohérence des résultats.
Comparaison avec les méthodes traditionnelles de déshydratation
Les filtres à vide à table rotative offrent des avantages significatifs par rapport aux systèmes traditionnels tels que les filtres à bande ou les filtres à plaques et châssis :
- Fonctionnement continu : Contrairement aux systèmes en lots qui nécessitent des arrêts fréquents pour le nettoyage ou le déchargement, les filtres à vide à table rotative fonctionnent sans arrêt, réduisant considérablement les temps d’arrêt.
- Empreinte compacte : Un filtre avec une surface de filtration de 168㎡ tient dans un espace compact de 15m x 6m, le rendant bien plus efficace en termes d’espace que les systèmes de bandes horizontales étendues.
- Automatisation : Équipés de commandes entièrement automatisées, y compris des systèmes de diagnostic automatique et d’alarme, ces filtres minimisent le besoin d’intervention manuelle, contrairement aux méthodes traditionnelles qui sont intensives en main-d’œuvre.
Ces avantages se traduisent par des coûts d’exploitation plus bas, un débit amélioré et une plus grande adaptabilité aux exigences industrielles variables.
Avantages de performance dans les applications industrielles
Les filtres à vide à table rotative offrent une gamme d’efficacités opérationnelles qui s’étendent au-delà de la simple déshydratation, touchant la consommation d’énergie, l’utilisation de l’eau et l’optimisation de la disposition des installations.
Fonctionnement continu et automatisation
Contrairement aux systèmes en lots qui s’arrêtent pour le nettoyage ou le déchargement, les filtres à vide à table rotative maintiennent un débit constant, augmentant la productivité. Leurs systèmes d’automatisation avancés présentent des interfaces de contrôle conviviales qui soutiennent la surveillance et les ajustements en temps réel. Par exemple, un filtre de 168㎡ peut compléter un cycle de déchargement en seulement 30-40 secondes, assurant un traitement rapide et des interruptions minimales.
Efficacité énergétique et hydrique
La faible teneur en humidité du gâteau de filtration réduit l’énergie nécessaire aux processus de séchage ultérieurs, éliminant parfois le besoin de séchage traditionnel. Les buses plates avancées, conçues pour une force de lavage élevée avec une consommation d’eau minimale, améliorent encore l’efficacité en réduisant l’utilisation de l’eau pendant les cycles de nettoyage. Cette double focalisation sur les économies d’énergie et d’eau fait des filtres à vide à table rotative un choix durable pour les opérations industrielles modernes.
Optimisation de l’espace
La structure verticale et modulaire de ces filtres leur permet de s’adapter à des mises en page d’installation contraintes sans compromettre la capacité. Les grands diamètres des disques offrent des capacités de traitement élevées dans une petite empreinte, réduisant les coûts de construction et d’installation par rapport aux systèmes traditionnels plus volumineux.
Applications dans divers secteurs
Les filtres à vide à table rotative sont hautement adaptables, répondant aux besoins spécifiques de divers types de boue et objectifs de traitement dans de nombreux secteurs.
Traitement des eaux usées municipales et industrielles
Dans les stations de traitement des eaux usées municipales et industrielles, ces filtres excellent à déshydrater les biosolides, réduisant significativement les volumes d’élimination tout en respectant des normes réglementaires strictes pour la qualité des effluents. Leurs capacités robustes de séparation solide-liquide assurent une gestion fiable et à long terme des boues, en faisant un composant critique des stratégies durables de traitement des eaux usées.
Exploitation minière et traitement des minéraux
Les opérations minières nécessitent des systèmes de déshydratation à haute capacité capables de traiter des suspensions abrasives. Les filtres à vide à table rotative fournissent une sécheresse constante du gâteau, essentielle pour le traitement en aval ou l’élimination sécuritaire. Avec plus de 1 000 installations dans le monde en métallurgie et lavage des minerais, leur durabilité et performance dans des environnements difficiles ont fait leurs preuves.
Industrie alimentaire et des boissons
Dans le secteur alimentaire et des boissons, où l’hygiène est primordiale, les filtres à vide à table rotative fournissent une séparation propre et efficace pour des sous-produits comme les déchets de pulpe de fruits ou les résidus laitiers. Leur conception minimise le contact manuel, garantissant la conformité avec des normes strictes de sanitation tout en soutenant les initiatives de réutilisation de l’eau.

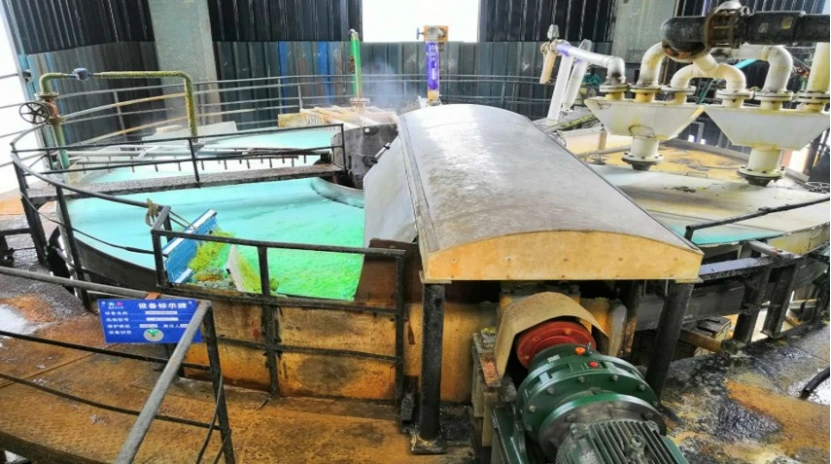

Solutions de filtres à vide à table rotative NHD
NHD’s une série de filtres à vide à table rotative, avec plus de deux décennies d’expertise en séparation solide-liquide, offre une fiabilité prouvée sur le terrain. Avec plus de 1 000 installations dans le monde, allant de la production d’acide phosphorique au lavage de minerais, NHD propose des solutions innovantes et évolutives adaptées aux besoins industriels.
Caractéristiques de la série de filtres à vide à table rotative NHD
- Conception modulaire : Permet aux installations d’accroître la capacité de manière incrémentielle sans remplacer des unités entières, offrant flexibilité pour les opérations en croissance.
- Faible maintenance : Moins de pièces mobiles et des systèmes de lavage de tissu automatisés avant et arrière réduisent les temps d’arrêt et les coûts de main-d’œuvre.
- Haute précision : Un contrôle précis sur les niveaux de vide et la vitesse de rotation assure des taux de capture élevés des solides, essentiel pour les boues fines comme le phosphogypse ou le dioxyde de titane.
Succès dans le monde réel
Les filtres de NHD démontrent une remarquable adaptabilité, avec des installations allant d’unités de 320㎡ dans des usines d’acide phosphorique à des systèmes de 55㎡ pour les boues de dioxyde de titane. Ces applications dans le monde réel soulignent leur polyvalence à travers les échelles et les industries.
Sélectionner un filtre à vide à table rotative
Choisir le bon filtre implique d’aligner les capacités de l’équipement avec les exigences spécifiques du site :
- Caractéristiques des boues : Les boues fibreuses ou à particules fines peuvent nécessiter des tissus filtrants spécialisés ou des niveaux de vide plus élevés pour obtenir des résultats optimaux.
- Débit et dimensionnement : Les opérations à haut volume nécessitent des unités et des systèmes auxiliaires de taille appropriée, tels que des pompes et des convoyeurs, pour répondre aux exigences de débit.
- Objectifs d’humidité du gâteau : Atteindre une faible teneur en humidité (par exemple, 10% pour le phosphogypse à une pression de 16 kg) peut nécessiter des fonctionnalités avancées comme des cycles de double pression ou un séchage à l’air amélioré.
- Intégration de l’automatisation : La compatibilité avec les systèmes SCADA ou PLC permet une surveillance à distance, réduisant la supervision manuelle et améliorant la réactivité opérationnelle.
Recommandations pour les installations industrielles
Les installations utilisant des filtres à bande ou à plaques et à cadre obsolètes, qui rencontrent souvent des défis de maintenance ou de fortes demandes de main-d’œuvre, devraient envisager de passer aux filtres à vide à table rotative. Ces systèmes offrent une continuité de fonctionnement, une consommation réduite de ressources, et la conformité avec des réglementations de décharge de plus en plus strictes. En optant pour cette mise à niveau maintenant, les installations peuvent éviter les coûts plus élevés de modernisation des systèmes obsolètes plus tard. L’automatisation avancée et la conception compacte des filtres à vide à table rotative alignent avec les objectifs de durabilité tout en offrant des économies de coûts à long terme dans les industries.
Questions fréquemment posées
Q : Qu’est-ce qui rend les filtres à vide à table rotative plus efficaces que les filtres à bande traditionnels ?
A : Leur fonctionnement continu élimine les interruptions par lots, et les cycles de nettoyage automatiques réduisent les temps d’arrêt. Une moindre teneur en humidité du gâteau réduit également les coûts énergétiques de séchage.
Q : Ces filtres peuvent-ils gérer des boues abrasives dans l’exploitation minière ?
A : Oui, leur construction robuste, y compris des supports de tissu renforcés et des composants résistants à l’usure, les rendent idéaux pour les résidus minéraux et les processus de récupération de métaux.
Q : Des configurations modulaires sont-elles disponibles pour des opérations évolutives ?
A : Absolument, les conceptions modulaires permettent une expansion de capacité incrémentale sans remplacement complet de l’équipement, offrant une évolutivité économique.
