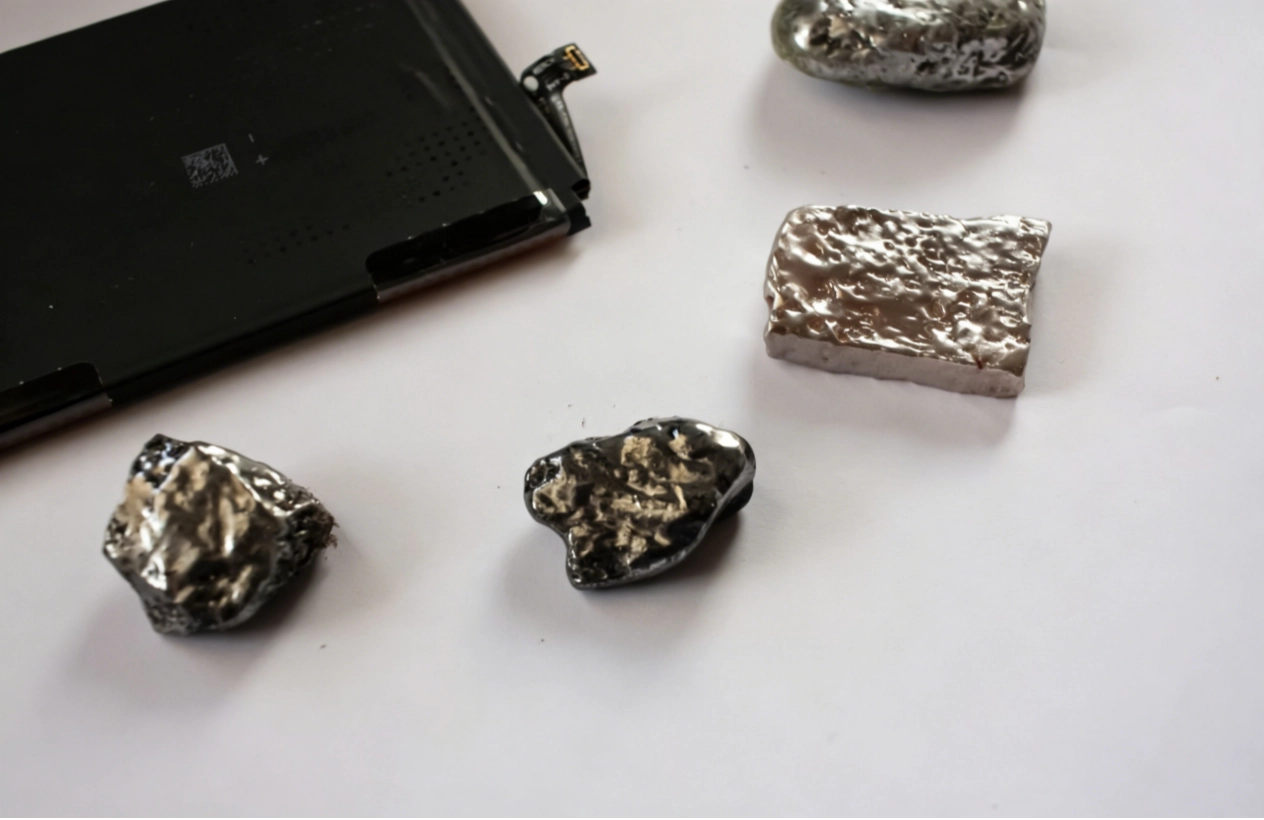

Les éléments de terres rares sont essentiels aux industries modernes telles que les véhicules électriques, l’énergie éolienne et l’électronique avancée. Cependant, extraire ces métaux du minerai repose sur des processus hydrométallurgiques complexes, notamment la lixiviation acide. Un point faible se démarque : un mauvais mélange hydrométallurgique. Lorsque la boue se dépose ou que les produits chimiques ne se répartissent pas uniformément, les taux de récupération diminuent, le gaspillage d’énergie augmente et les temps d’arrêt deviennent coûteux.
Un agitateur spécialement conçu pour les terres rares change cette perspective. Il maintient les boues lourdes en mouvement, lutte contre la corrosion et offre des résultats réguliers même dans des réservoirs contenant des milliers de mètres cubes. Cet article passe en revue les plus grands défis de mélange dans l’extraction des terres rares et montre comment un équipement de mélange spécialisé les résout. Que vous dirigiez une usine pilote ou une opération à pleine échelle, le bon agitateur de lixiviation peut protéger vos rendements et votre budget.
Défis de corrosion dans les réservoirs d’agitateurs de terres rares
Les minerais de terres rares restent généralement dans des bains chauds d’acide sulfurique ou chlorhydrique. Ces bains peuvent détruire l’acier ordinaire en quelques semaines seulement. Les arbres ou pales fabriqués en acier au carbone standard disparaissent simplement lorsqu’ils sont exposés à de telles conditions. Les opérateurs de l’usine sont bien conscients des conséquences, y compris les fuites inattendues et le remplacement fréquent des composants. De plus, il y a des arrêts imprévus de production qui finissent par coûter des milliers de dollars par heure.
Pour résoudre ce problème, le processus commence par des choix minutieux de matériaux. Ces matériaux doivent résister à des niveaux de pH inférieurs à 1 et à des températures supérieures à 80°C. Toutefois, combattre la corrosion implique plus que de choisir le bon métal. Les modèles de circulation interne comptent aussi. Par exemple, si l’acide s’accumule dans les coins ou reste le long de l’axe trop longtemps, alors la corrosion se produit beaucoup plus rapidement. Mais un agitateur industriel conçu soigneusement aide à maintenir une circulation uniforme. De cette façon, il réduit les zones stagnantes et prévient une concentration excessive d’acide dans des zones spécifiques.
Choix des alliages résistants aux acides pour les agitateurs de réservoirs
Le choix des alliages peut déterminer si le réservoir dure longtemps ou échoue rapidement dans les opérations de lixiviation des terres rares. Aujourd’hui, de nombreuses usines choisissent des qualités spéciales telles que 316L, 317L, 904L et des types duplex comme 2205 ou 2507 pour les arbres et les turbines. Ces types d’aciers résistent bien mieux à la piqûre et aux fissures que les grades basiques comme le 304. De plus, certains fabricants prennent des mesures supplémentaires. Ils développent des mélanges personnalisés spéciaux adaptés aux forces acides particulières et à divers niveaux de température.
En usage réel, une turbine fabriquée en 904L dans une boue avec 50% de solides dure souvent trois à cinq fois plus longtemps comparée à une en acier inoxydable standard. La partie la plus importante est de choisir l’alliage qui correspond à la chimie spécifique de votre minerai et au type d’acide utilisé. Les fournisseurs qui évaluent des échantillons de boue avant de commencer la construction de l’équipement peuvent fournir des agitateurs avec une plus grande fiabilité. Ces unités restent utiles pendant de nombreuses années plutôt que juste quelques mois.
Gestion de la chaleur élevée et du stress dans les arbres d’agitateurs
La chaleur ajoute une autre couche de problème. Les réservoirs de lixiviation fonctionnent à haute température, et les longs arbres se plient ou se tordent sous le couple. Les vibrations excessives fissurent les soudures et endommagent les roulements.
Les ingénieurs contrent cela avec des arbres plus épais et des moyeux renforcés. Ils réduisent également la zone de vitesse critique en plaçant les pales là où le débit est le plus fort. Le résultat est moins de stress et une durée de vie des roulements plus longue. Les usines réelles rapportent 30% de réparations d’arbre en moins après avoir adopté ces conceptions.
Mais même les matériaux les plus résistants ne peuvent garantir des performances fiables si la circulation reste médiocre. Cela nous amène au prochain grand problème dans le traitement des terres rares lourdes.
Mélange efficace des boues pour les minéraux lourds de terres rares
Les concentrés de terres rares peuvent atteindre 40-50% de solides en poids. À cette densité, les mélangeurs normaux créent des zones mortes où les particules se déposent et les réactions s’arrêtent. Les récupérations souffrent et la filtration en aval s’encrasse. Un agitateur de boue conçu pour ce travail crée un flux axial fort qui soulève les solides sans les broyer en fines.
L’objectif est simple mais exigeant : une capacité de pompage élevée à faible cisaillement. Trop de cisaillement casse les cristaux nécessaires pour une séparation propre plus tard. Le bon agitateur de lixiviation trouve cet équilibre et réduit la consommation d’énergie en même temps.

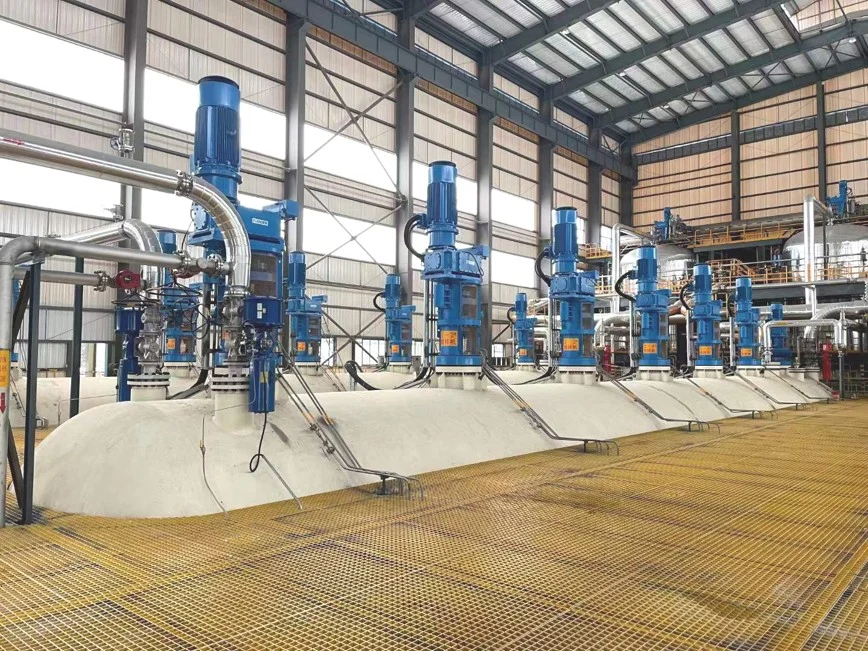

Principes clés de conception pour les agitateurs de réservoirs de lixiviation
Les agitateurs de lixiviation modernes utilisent des pales à section variable positionnées à des angles changeants. Comparées aux turbines à pales inclinées standard à 45 degrés, ces conceptions offrent les mêmes résultats de mélange tout en utilisant 40-50% moins d’énergie. En fonctionnant efficacement dans des zones de flux à haute vitesse, les turbines peuvent déplacer plus de liquide sans nécessiter de surfaces de pale inutilement grandes.
Le flux axial domine dans ce type d’agitateur, ce qui maintient les solides en suspension sur toute la hauteur du réservoir. Les courants radiaux restent doux, épargnant les parois du réservoir et prolongeant la durée de vie de la cuve. Dans les réservoirs de lixiviation de phosphate et de non-ferreux, les usines utilisant ce style rapportent des opérations plus fluides et moins de blocages dans les canalisations.
Dimensionnement du moteur pour les agitateurs de boue à haute densité
Le choix du bon moteur devient très important lorsque la densité de la boue atteint 1,8 g/cm³ ou même plus. Si le moteur est trop petit, il surchauffera rapidement. D’autre part, s’il est trop grand, il finira par gaspiller beaucoup d’électricité. Pour bien dimensionner le moteur, les ingénieurs déterminent la puissance nécessaire. Ils basent leurs calculs sur des mesures de couple à partir de tests sur des modèles réduits. Par exemple, une unité de 1,5 kW pourrait suffire pour un petit réservoir pilote. En même temps, un entraînement de 300 kW peut gérer un grand réservoir à pleine échelle contenant 1000 m³.
Les options de vitesse varient de 0,01 tr/min à 3000 tr/min. Cette large gamme permet aux opérateurs de régler le débit précis que le processus nécessite. De plus, les variateurs de fréquence offrent une flexibilité supplémentaire. Grâce à eux, un agitateur peut gérer divers lots de minerai. Il n’est pas nécessaire de changer de matériel à chaque fois.
Prévenir les pannes coûteuses d’équipement sur site
La panne d’un seul agitateur peut immobiliser toute une ligne de lixiviation pendant plusieurs jours. La vibration de l’arbre peut desserrer les boulons, les joints endommagés peuvent provoquer des fuites d’acide, et la maintenance d’urgence augmente rapidement les temps d’arrêt. Les bons fabricants d’agitateurs industriels abordent ces risques de front avec des étapes d’ingénierie éprouvées.
Ils commencent par analyser les données réelles de débit au lieu de deviner. Cette approche repère les points faibles avant que la fabrication ne commence. Les résultats se manifestent dans les usines qui fonctionnent 24 heures sur 24, 7 jours sur 7, avec peu de surprises.
Réduction des vibrations de l’arbre de l’agitateur
Les vibrations proviennent de charges déséquilibrées et de forces fluides. Les fabricants équilibrent les turbines avec des tolérances strictes et rigidifient les arbres là où la flexion est la plus élevée. Certains ajoutent des stabilisateurs ou modifient le nombre de pales pour éloigner les fréquences naturelles des vitesses de fonctionnement. Ces améliorations de conception peuvent réduire considérablement les vibrations pendant le fonctionnement.
Systèmes d’étanchéité pour les agitateurs de boue acide
Les systèmes d’étanchéité font face à certaines des conditions les plus difficiles dans le service des boues acides. Les garnitures traditionnelles fuyaient et érodaient rapidement les arbres. Les nouvelles conceptions s’adaptent plus étroitement mais permettent un ajustement rapide pendant le fonctionnement. Les joints mécaniques utilisent désormais des bagues stationnaires renforcées qui résistent aux oscillations des pales sans défaillance.
Ces améliorations peuvent réduire considérablement les fuites et diminuer les coûts de remplacement des manchons d’arbre. Dans les grands réservoirs de stockage de plus de 1000 m³, les agitateurs à entrée latérale dotés de ces améliorations utilisent seulement un tiers de la puissance des modèles à entrée par le haut tout en maintenant le liquide en sécurité à l’intérieur.
Faciliter la maintenance
L’accessibilité est essentielle lorsque les réservoirs font 10 mètres de haut. Les entraînements modulaires et les accouplements à dégagement rapide permettent aux techniciens de remplacer des pièces sans vider le réservoir. Les plateformes d’accès sûres et les fixations standardisées accélèrent chaque visite de maintenance. Les usines qui adoptent ces caractéristiques rapportent un temps de maintenance réduit de moitié et moins d’incidents de sécurité.
Avec la corrosion, le mélange et la fiabilité pris en charge, la prochaine question est de savoir où trouver des agitateurs qui répondent réellement à tous ces critères à la fois.
Agitateurs NHD pour les terres rares conformes aux normes minières mondiales
NHD est un fabricant leader d’agitateurs pour les applications de traitement minéral et d’hydrométallurgie exigeants, avec des décennies d’expérience. Sa gamme de produits couvre de 1,5 à 1000 kW et des vitesses de 0,01 à 3000 tr/min, servant les usines de traitement minier, métallurgique et d’hydrométallurgie dans le monde entier. Chaque unité commence avec les données du client—type de minerai, force de l’acide, pourcentage de solides—puis passe par une simulation CFD et des tests physiques.
NHD gère l’une des plus grandes plateformes d’essai Acoustic Doppler Velocimeter (ADV) de Chine avec des réservoirs jusqu’à 1800 mm de diamètre. Cette installation permet aux ingénieurs de vérifier les modèles de flux et la consommation d’énergie avant la livraison finale. Résultat, les conceptions d’agitateurs peuvent être mieux adaptées des tests pilotes à la production complète.

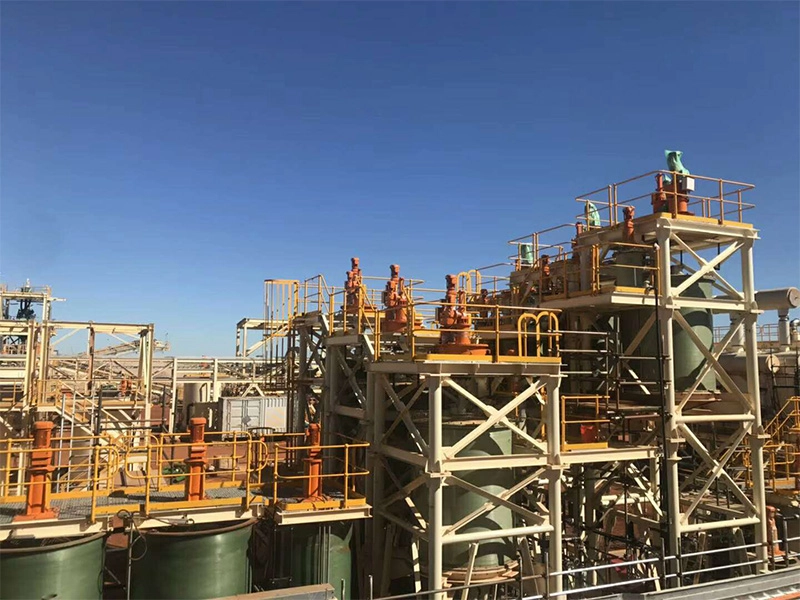

Étude de cas : Système d’agitateurs pour Northern Minerals (AU)
En 2017, Northern Minerals avait besoin d’un système modulaire complet pour son usine pilote de terres rares lourdes de 100 kt/an en Australie. NHD a livré l’agitateur, l’épaississeur CCD et le paquet de préparation de floculant dans un délai serré de cinq mois. Le design respectait les normes strictes AS/NZS tout en travaillant à partir des spécifications de base fournies par Worley Parsons. Le client a reconnu le projet pour une communication fluide, une conformité complète et une livraison à temps. Les agitateurs ont maintenu la boue uniforme et les réactions stables depuis, prouvant la valeur de l’ingénierie d’agitateurs de lixiviation sur mesure dans un service réel de terres rares.
Tests pilotes et analyse des fluides pour le choix des agitateurs
Avant de finaliser la conception de l’agitateur, NHD réalise des tests à l’échelle pour comparer différentes formes de turbines et fonds de cuve. Les ingénieurs mesurent les vitesses de flux tridimensionnelles et la consommation d’énergie en temps réel. Ces données déterminent les angles finaux des pales, les diamètres, et les tailles de moteurs.
Les clients reçoivent des rapports clairs montrant les performances attendues de l’agitateur de terres rares sélectionné dans leurs conditions de processus. Cela améliore la prise de décision, réduit le risque de projet, et aide à éviter les essais et erreurs coûteux souvent associés à un équipement de mélange non optimisé.
Conclusion
L’extraction des terres rares impose des exigences sévères sur les équipements de mélange hydrométallurgiques. Les acides, la chaleur, et les boues lourdes nécessitent plus que des mélangeurs standards du commerce. Un agitateur spécialement conçu pour les terres rares chez NHD maintient les solides en suspension, lutte contre la corrosion et fonctionne efficacement pendant des années. Le résultat est une récupération plus élevée, des factures d’énergie plus basses, et moins de pannes. Pour des solutions d’agitateurs éprouvées qui correspondent à votre minerai et à vos normes, contactez-nous à sales@chinanhd.com. Votre prochain projet mérite un équipement qui fonctionne aussi dur que votre équipe.
FAQs
Q1 : Quelle est la différence exacte entre le mélange de liquides standards et la boue hydrométallurgique ?
R : Les liquides standards coulent librement, mais la boue contient 40-50% de solides qui se déposent rapidement et nécessitent un pompage axial fort avec un cisaillement contrôlé.
Q2 : Pourquoi l’acier inoxydable standard ne peut-il pas survivre dans un réservoir de lixiviation de terres rares ?
R : L’acier inoxydable ordinaire présente des crevasses et se fissure dans les acides chauds avec un pH inférieur à 1 ; des alliages spécialisés comme le 904L ou 2205 résistent beaucoup plus longtemps à la piqûre.
Q3 : Comment NHD s’assure-t-il que les solutions d’agitateur fonctionneront réellement pour mon minerai spécifique ?
R : NHD utilise des tests d’échantillons de minerai, des analyses ADV pour mesurer le débit et la puissance réels, puis adapte la conception pour qu’elle corresponde exactement à votre réservoir et aux propriétés de votre boue.
