Dans les systèmes d’eaux usées industrielles, la filtration n’est rarement une opération périphérique. C’est le point où les réactions chimiques, la physique des particules, le contrôle hydraulique et la fiabilité mécanique se croisent. Si la séparation échoue, chaque processus en amont perd sa valeur car les réactifs sont gaspillés, les clarificateurs sont surchargés, la réutilisation de l’eau s’effondre et les marges réglementaires disparaissent.
Lorsque les eaux usées proviennent d’usines d’acide phosphorique, de raffineries d’alumine, de fonderies, de production de pigments ou de circuits hydrométallurgiques, les solides ne sont pas des contaminants passifs, mais sont chimiquement actifs, abrasifs et structurellement instables. C’est pourquoi les filtres-presses et les systèmes de filtration à vide continu ne sont pas sélectionnés uniquement en fonction de la capacité du catalogue, mais en fonction de leur capacité à maintenir les performances de séparation dans des conditions d’exploitation hostiles et variables.
Cet article examine comment la filtration fonctionne réellement dans les systèmes d’eaux usées industrielles, pourquoi les performances s’effondrent souvent après la mise en service, et comment une logique d’ingénierie éprouvée change le résultat.
Pourquoi la filtration devient-elle le goulet d’étranglement décisif dans de nombreux systèmes d’eaux usées industrielles ?
Dans les circuits industriels, les eaux usées ne sont pas un fluide uniforme, et les cristaux de gypse, les résidus de boues rouges, les hydroxyde métalliques, les gels de silice ou les suspensions de phosphate fines doivent être gérés. Ces solides se déforment sous pression, aveuglent les milieux filtrants et changent de perméabilité pendant l’opération.
Si la conception de la filtration ne reflète pas ce comportement, vous rencontrez les conséquences possibles suivantes :
- chute de pression croissante avec diminution du débit
- humidité instable du gâteau qui perturbe l’élimination ou la réutilisation
- durée de vie courte du tissu filtrant
- cycles fréquents de nettoyage chimique
- déformation mécanique des plaques ou des cadres
Une fois que ces effets apparaissent, la filtration devient l’étape la plus lente de toute la chaîne de traitement—les clarificateurs accumulent la boue, les pompes fonctionnent en dehors de leur plage d’efficacité, et les étapes de polissage en aval reçoivent des charges fluctuantes. En pratique, la capacité de filtration détermine si le traitement des eaux usées est un processus continu ou une crise opérationnelle récurrente.
Comment un filtre-presse fonctionne-t-il réellement lorsqu’il est appliqué aux eaux usées industrielles plutôt qu’à des conditions de laboratoire ?
Un filtre-presse dans une usine industrielle ne se comporte pas comme un séparateur académique. Ses performances dépendent de la façon dont les solides se réarrangent sous compression, comment les voies liquides évoluent à l’intérieur du gâteau, et comment les forces mécaniques se répartissent uniformément sur de grandes surfaces de filtration.
Pourquoi la phase d’alimentation détermine-t-elle déjà si tout votre cycle de filtration restera stable pendant des centaines d’heures de fonctionnement
Lors du remplissage, la vélocité de la boue, la géométrie de l’entrée et l’équilibre des chambres contrôlent où les solides se déposent en premier. Si les solides s’accumulent de manière asymétrique, la compression ultérieure forme des zones rigides qui bloquent le flux de liquide. Ces zones deviennent des couches résistantes permanentes qui ne peuvent être corrigées par une pression plus élevée.
C’est pourquoi, dans les systèmes industriels, il est nécessaire de concevoir des canaux d’alimentation soigneusement pensés, des profils de montée en régime contrôlés et des dispositions de chambres qui distribuent uniformément la boue avant que toute compression significative ne commence.
Pourquoi la consolidation du gâteau et la compression secondaire définissent plus votre teneur en humidité réalisable que la pression de la pompe seule
Une fois que les solides forment un squelette structurel, la perméabilité devient une propriété matérielle plutôt qu’un réglage mécanique. Augmenter la pression au-delà de ce point ne fait que fermer les pores et piéger le liquide.
Les filtres-presse stables reposent sur une logique de compression par étapes, une déformation prévisible des couches du gâteau et une géométrie de drainage constante. La réduction de l’humidité est obtenue par consolidation contrôlée, non par force brute.
Pourquoi les phases de lavage et de purge à l’air décident si vous éliminez réellement les contaminants ou si vous les déplacez simplement dans les déchets solides
Dans les eaux usées chimiques, les sels dissous et les acides migrent avec le filtrat à moins que des canaux internes ne guident l’eau de lavage à travers toute l’épaisseur du gâteau. Une mauvaise distribution laisse des zones chimiquement actives qui s’infiltrent plus tard lors du stockage. Les presses industrielles intègrent donc des chemins d’écoulement internes, des cycles de purge temporisés et une segmentation du drainage pour s’assurer que le lavage atteint chaque couche.
Où se situe NHD lorsque la filtration doit fonctionner de manière fiable dans des environnements chimiquement agressifs et mécaniquement exigeants ?
NHD est un groupe chinois d’équipements de séparation fondé en 1992, intégrant désormais la conception, la R&D, la fabrication, l’installation et la livraison EPC à travers la filtration, les filtres-presses, les agitateurs, les épaississeurs, les équipements d’acide sulfurique, les systèmes de désulfuration et les récipients sous pression. Notre entreprise exploite de grandes installations de production à Dainan, Jiangsu, et emploie plus de 800 personnes, dont plus de 260 spécialistes en ingénierie.
Nos systèmes de filtration sont déployés dans des usines chimiques phosphoriques, des raffineries d’alumine, des fonderies non ferreuses, la production de dioxyde de titane, les produits chimiques du charbon, les installations de protection de l’environnement et les projets de métallurgie par voie humide, desservant plus de 1 000 clients industriels dans plus de 50 pays.
Après des décennies d’application sur le terrain, sa technologie de filtration à vide sur table rotative a atteint environ 98 % de part de marché domestique dans le traitement de l’acide phosphorique, tandis que les presses à filtre verticales automatiques, les agitateurs et les épaississeurs dépassent 50 % de pénétration sur le marché dans leurs catégories respectives.
Cette position a été établie non par le biais du branding, mais par des performances à long terme dans des systèmes à haute corrosion, des opérations continues à grande échelle et des projets où la stabilité de la filtration affecte directement l’approvisionnement en engrais national, l’expansion de la capacité d’alumine ou les chaînes de récupération hydrométallurgiques.
Comment la filtration sous vide diffère-t-elle de la logique traditionnelle des filtres-presses lorsque les volumes d’eaux usées deviennent trop importants pour une opération par lots ?
Les presses par lots s’adaptent mal une fois que le débit des eaux usées devient continu et à grand volume. Le temps de déplacement des plaques, l’intensité de la main-d’œuvre, la fatigue hydraulique et la planification des cycles commencent à augmenter le coût total. Cependant, la filtration à vide continue change cette structure.

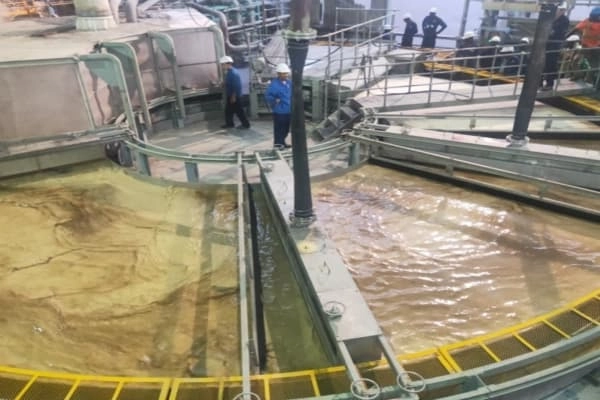

Dans les circuits d’eaux usées phosphoriques, les cristaux de gypse forment des gâteaux abrasifs avec une forte tendance au scalage. Le Filtre à vide sur table rotative (pour acide phosphorique) répond à ces risques grâce à :
- disques filtrants segmentés qui maintiennent la planéité de la surface sous charge
- grandes vannes de distribution qui résistent au blocage par cristallisation
- distributeurs de suspension réglables et type débordement pour une croissance uniforme du gâteau
- systèmes de pulvérisation à fort impact et faible consommation pour la régénération du tissu
- soutien mécanique stable qui limite les vibrations et la fatigue des joints
Dans le projet d’acide phosphorique de 300 000 tonnes/an au Sénégal, une unité de cette classe couvrant 100 mètres carrés a remplacé un système plus petit et a atteint un débit de 562 tonnes par jour lors des tests continus, dépassant les objectifs contractuels tout en maintenant une faible teneur en phosphore soluble dans le gâteau. D’un point de vue traitement des eaux usées, cela se traduit par un rejet solide prévisible, une qualité de filtrat stable et une réduction du report chimique.
Comment devez-vous aborder les eaux usées à base d’alumine où les boues alcalines dominent le comportement de séparation ?
Les eaux usées d’alumine se comportent différemment. Au lieu de gypse acide, vous êtes confronté à une liqueur alcaline avec des particules d’hydroxyde d’aluminium qui se compressent facilement et résistent au drainage. C’est là que la filtration sous vide à plat devient pertinente.

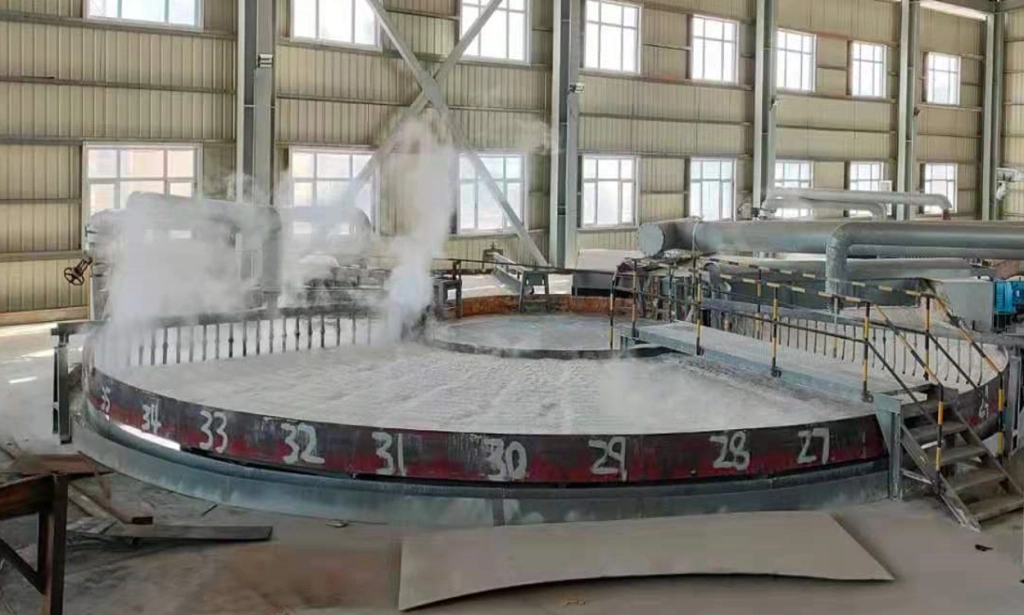

La Filtre à vide à plateau (pour alumine) a évolué à partir des premières limitations de la production mondiale d’alumine, où la taille du filtre limitait la capacité de la ligne. L’usinage de disques de grand diamètre et les structures de plateau renforcées ont permis aux surfaces de dépasser 200 m², soutenant des lignes de raffinerie de plusieurs millions de tonnes.
Pour le traitement des eaux usées, cette architecture offre une résistance hydraulique constante, une récupération de filtrat alcalin prévisible, une faible contrainte structurelle malgré une grande surface, et une compatibilité avec les circuits intégrés épaississant-filtre.
Dans les projets vietnamiens d’alumine, des filtres à plateau de 100 m² ont été intégrés dans des lignes de capacité annuelle de 650 000 tonnes, fonctionnant en continu avec une épaisseur de gâteau stable et une récupération de liqueur contrôlée.
Quels risques opérationnels devez-vous évaluer avant de sélectionner un équipement de filtration pour des projets d’eaux usées ?
Pourquoi la rigidité structurelle compte plus que la surface du filtre une fois que l’équipement atteint l’échelle industrielle
Les grandes surfaces de filtration amplifient la distorsion mécanique. Même une déformation de l’ordre du millimètre modifie la compression des joints et l’équilibre interne du flux. Les conceptions qui segmentent les chemins de charge et soutiennent uniformément les structures rotatives évitent la fatigue à long terme.
Pourquoi la compatibilité des médias filtrants avec la chimie limite souvent la durée de vie plus que l’usure mécanique
Les acides, alcalis, fluorures et solvants organiques dégradent les fibres polymères à des taux différents. Une sélection sur mesure de tissu filtrant prolonge les cycles d’exploitation et réduit les arrêts imprévus.
Pourquoi la philosophie de maintenance doit être intégrée dans l’équipement plutôt que déléguée aux opérateurs
Les systèmes conçus pour un accès rapide à l’inspection, un remplacement modulaire des composants et des modèles d’usure prévisibles réduisent la dépendance aux interventions d’urgence et maintiennent une efficacité de traitement stable.
Comment devriez-vous juger si une solution de filtration restera efficace au-delà de la mise en service ?
Les performances à court terme ne confirment que l’assemblage mécanique. La fiabilité à long terme est démontrée par :
- opération sur plusieurs années dans des systèmes chimiques comparables
- débit stable après montée en échelle
- disponibilité du support local d’installation et de mise en service
- adoption répétée par des projets d’extension de capacité
Dans les projets de phosphate, d’alumine et d’hydrométallurgie des terres rares en Afrique, Asie du Sud-Est et Australie, des systèmes de filtration basés sur ces principes ont été déployés sous des standards stricts et des contraintes de construction modulaire, atteignant une livraison à temps et une performance soutenue.
Conclusion
Un filtre-presse dans le traitement des eaux usées industrielles n’est pas simplement un séparateur mécanique. Il détermine si les solides deviennent un sous-produit contrôlé ou une défaillance de processus récurrente.
Lorsque la conception reflète le comportement de la boue, le stress structurel, la compatibilité chimique et la continuité opérationnelle, la filtration devient un élément stabilisateur dans tout le système de traitement. Dans le cas contraire, chaque indicateur en aval se détériore. Pour une eau usée à haute teneur en solides et chimiquement agressive, la technologie de séparation n’est pas un choix de soutien mais une décision de processus stratégique.
FAQs
Q : Un filtre-presse peut-il gérer des eaux usées avec une concentration de solides très variable ?
R : Oui, si la géométrie de la chambre, la distribution de l’alimentation et le séquençage de la compression sont conçus pour la variation de perméabilité. Les systèmes construits uniquement autour de la capacité nominale luttent dès que la taille ou la chimie des particules change.
Q : La filtration sous vide est-elle toujours préférable à la filtration sous pression pour de grands volumes d’eaux usées ?
R : Pas toujours, mais les systèmes sous vide continu offrent souvent une meilleure stabilité lorsque les débits sont constants et la charge en solides élevée, en particulier dans les circuits de phosphate et d’alumine.
Q : Quelles sont les causes de la plupart des échecs de filtration à long terme dans les usines industrielles ?
R : Les causes dominantes sont la charge mécanique inégale, les médias filtrants chimiquement incompatibles et les chemins de lavage internes inadéquats, et non pas une pression ou une puissance moteur insuffisantes.
