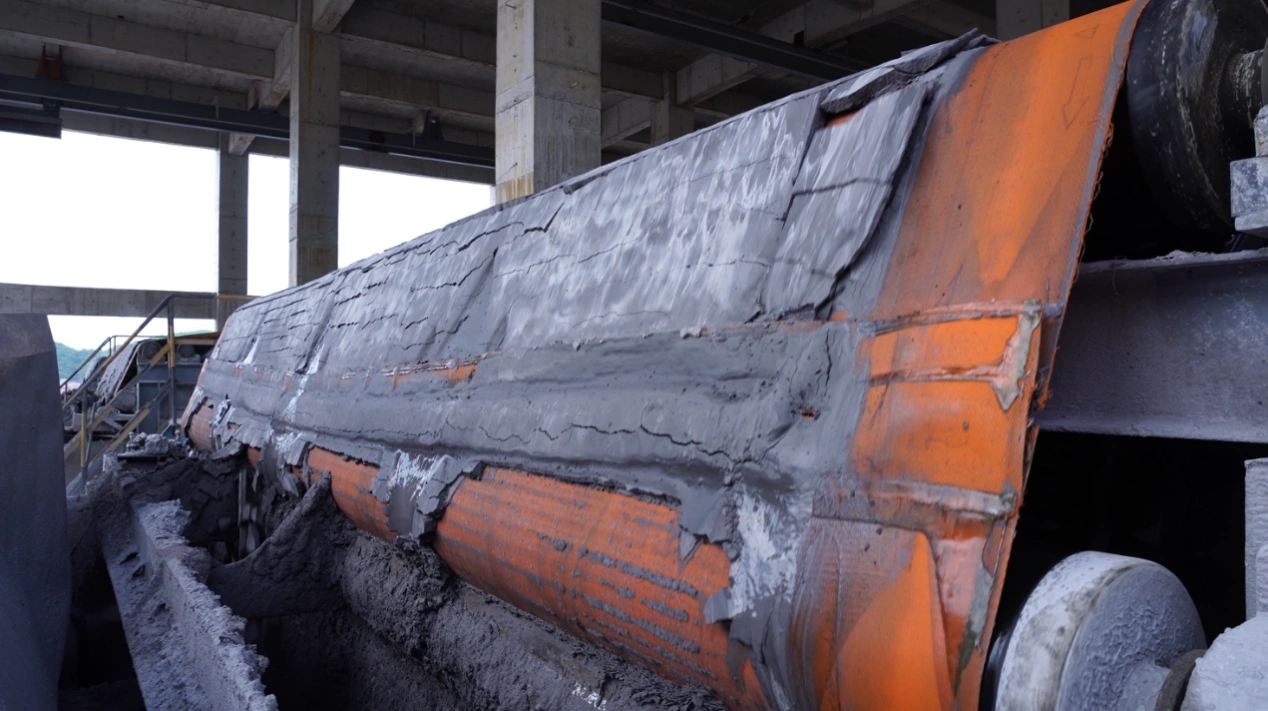

La filtration chimique est un processus exigeant—les boues varient en chimie, la charge solide peut changer d’heure en heure, et l’équipement fonctionne sous une pression constante. Au cœur de tout cela se trouve la toile filtrante, le véritable « cœur » du système de filtration. Elle détermine si les opérations se déroulent sans accroc ou subissent des retards coûteux. Lorsqu’une toile filtrante industrielle s’affaiblit, la pression augmente, les fuites s’étendent et la production s’arrête. Ce qui commence par un problème mineur peut rapidement se transformer en lots gâchés, en temps d’arrêt imprévus et en inspections de sécurité qui s’éternisent pendant des jours.
Ce guide vous montrera comment choisir des toiles filtrantes qui résistent aux exigences de la filtration chimique. Nous couvrirons leur rôle central dans les opérations, les facteurs clés qui influencent les choix, un examen approfondi des options de matériaux et une liste de contrôle claire pour assortir l’une à votre équipement. Les leçons sont tirées d’expériences réelles dans des usines traitant tout, des solutions acides aux boues minérales. Le but est de réduire les risques, d’améliorer l’efficacité et de maintenir des lignes de filtration régulières.
Pourquoi la Toile Filtrante est-elle Critique dans la Filtration Industrielle ?
Les toiles filtrantes forment la surface de travail où la séparation a lieu. Elles capturent des solides de 20 à 50 microns tandis que le filtrat s’évacue à des débits pouvant atteindre 100 litres par mètre carré par heure. Dans une presse à filtre typique, une toile couvre 1 m2 par plaque, et doit supporter des cycles construisant 25 % de gâteaux secs. Un mauvais ajustement perturbe l’équilibre—le colmatage survient tôt, ou des fuites laissent passer des fines à une perte de 5 %.
Au-delà des mécanismes, les toiles filtrantes s’intègrent dans le système plus large. Elles influencent à quel point une ligne fonctionne de manière sûre, propre et économique, notamment dans les environnements chimiques où les flux présentent des variations de pH de 2 à 12. Comprendre cette base aide à reconnaître pourquoi un simple échange peut transformer des temps d’arrêt d’hebdomadaires à rares.
Le Cœur du Système de Filtration
Les toiles filtrantes se trouvent juste au milieu de l’action. Fonctionnant sous des pressions de 10 à 16 bars, elles retiennent les solides tout en laissant passer un liquide clair. Dans les presses à filtre verticales, une seule couche de tissu gère 200 à 300 cycles avant de montrer des signes d’usure, impactant directement la qualité du gâteau et la clarté du filtrat. La densité du tissage est également cruciale. Si le comptage de fils tombe en dessous de 200 fils par cm, la percée de solides peut atteindre 3-5%, forçant des retraits qui réduisent les rendements.
Ce point fondamental signifie que la toile filtrante détermine le rythme de la machine. Ainsi, sélectionner une toile assortie assure une performance stable même sous une pression de 12 bars, évitant les pics de pression sur le cadre et la pompe.
Déterminer l’Efficacité et la Qualité
L’efficacité commence par la rapidité avec laquelle une toile relâche le gâteau. Une bonne toile décharge les solides en moins de 90 secondes par plaque, atteignant des cibles d’humidité de 22 % sans séchage supplémentaire. À l’inverse, un mauvais ajustement chimique entraîne un blocage—la perméabilité peut diminuer de 30 % après 50 cycles, prolongeant les temps de filtration de 4 à 6 heures. La qualité souffre également. Une capture inégale peut permettre aux fines jusqu’à 2 microns d’entrer dans le filtrat, réduisant la pureté de la ligne de teinture à environ 95 % et entraînant des rejets coûteux à chaque lot.
Assurer un Fonctionnement Stable
La stabilité provient de toiles filtrantes qui correspondent aux exigences des équipements. Dans les grandes presses chimiques traitant des lots de 10 tonnes, une toile filtrante doit résister à l’abrasion de charges solides de 40 % sans effilocher les bords de plus de 0,2 mm par cycle. Cela maintient un débit constant de 40-80 L/m²·h, évitant les surcharges de pompe qui peuvent survenir avec une pression croissante.
La sécurité est une priorité. Des toiles filtrantes inadaptées se dégradent dans des conditions acides, finissant par se rompre et projeter des boues corrosives. Les rapports de l’OSHA attribuent les défaillances de la filtration à plus de 150 déversements chimiques chaque année, avec des amendes moyennes de 35 000 $ par incident. Dans un cas, une accumulation statique sur une toile chargée a déclenché une explosion dans une ligne de solvant, blessant deux travailleurs et interrompant la production pendant une semaine. Au-delà de la sécurité, une mauvaise sélection de toiles filtrantes augmente les coûts—les arrêts non planifiés peuvent dépasser 260 000 $ par heure dans les usines chimiques.
Les 4 Facteurs Clés dans la Sélection de la Toile Filtrante
Le choix dépend de la composition de la boue et des limites de la presse. Une toile filtrante pour une alimentation acide à 90°C nécessite des propriétés différentes de celles pour une boue neutre dans un convoyeur à courroie sous vide. Pesez ces facteurs par rapport à vos spécifications réelles—taille des particules de 10-100 microns, plage de pH, et pression de cycle jusqu’à 15 bars. Négliger même un facteur peut réduire la durée de vie à 100 cycles, tandis qu’un alignement correct peut l’étendre à environ 250 cycles avec une usure uniforme. Parmi ceux-ci, la construction et le matériau de la toile forment la fondation, établissant le cadre pour tous les autres aspects de la performance.

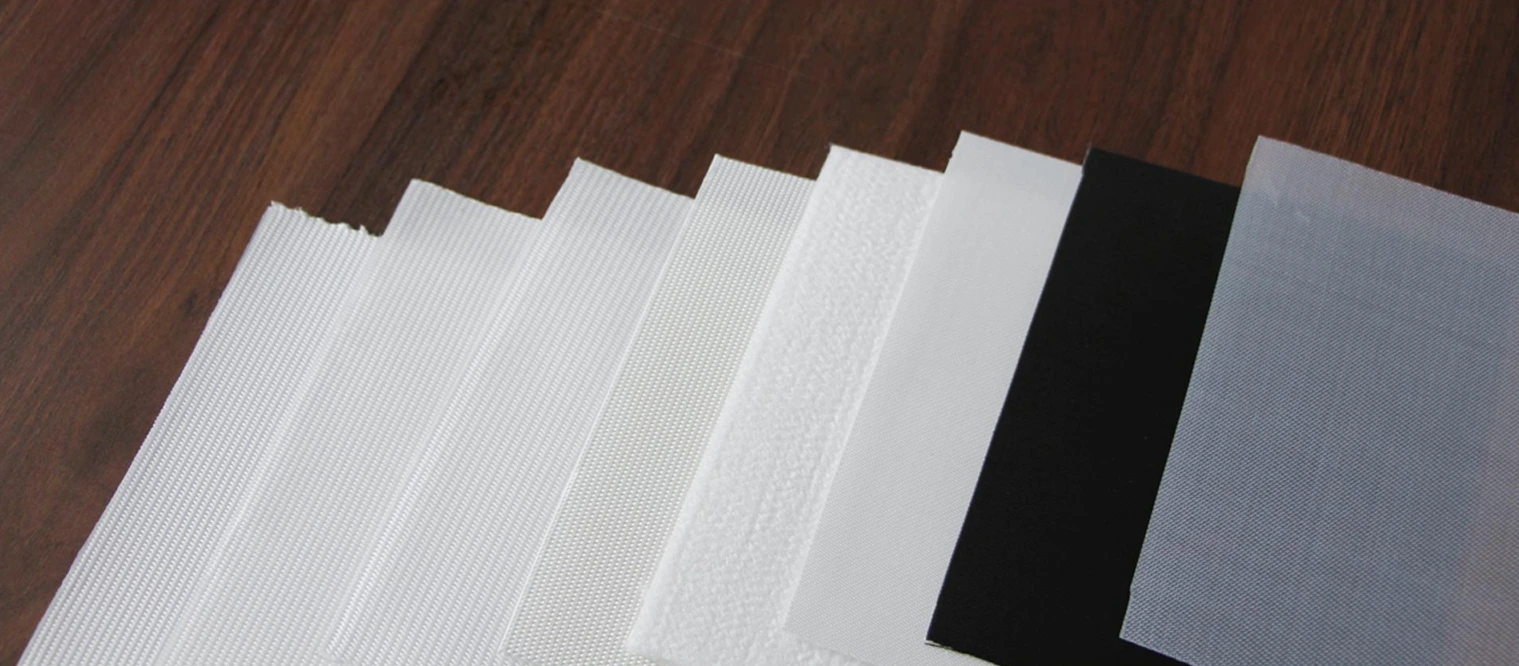

Construction et Type de Matériau
La construction affecte la tenue et le débit dès le départ. Les tissus tissés en monofilament ont un tissage ouvert et une perméabilité de 20-50 L/m²·h, les rendant adaptés aux particules grossières supérieures à 50 microns. Les versions multifilaments sont plus serrées, avec des perméabilités aussi basses que 5 L/m²·h, les rendant adaptées aux coupes plus fines mais plus sujettes au colmatage avec des matières visqueuses, et peuvent augmenter la vitesse de tassage jusqu’à 20 %.
Le type de matériau verrouille la durabilité. Le polypropylène domine pour sa densité de 0,91 g/cm³, allégeant les charges de presse de 10 % par rapport aux options plus lourdes. Le nylon ajoute une résistance à l’étirement, avec un allongement inférieur à 25 %, le rendant adapté aux environnements à haute vibration. Le style de tissage compte aussi: le tissage uni offre une filtration stable et uniforme, tandis que le tissage sergé améliore le déchargement du gâteau, surtout lorsque l’on manipule des gâteaux avec environ 30 % d’humidité.
Compatibilité Chimique et Équipement
Sur toute la gamme de pH 1-14, les toiles filtrantes en polypropylène résistent à la plupart des flux inorganiques, ne perdant que ≈1 % de résistance à la traction après 200 heures dans 30 % HCl. Le nylon performe différemment : il tolère les bases jusqu’à pH 13, mais s’assouplit de ≈5 % lorsqu’il est exposé à des acides en dessous de pH 4.
La compatibilité de l’équipement est tout aussi critique. Pour les presses à plateaux et cadres, les toiles nécessitent un scellement précis des bords pour résister à des pressions pouvant atteindre 16 bars, avec un désalignement acceptable de pas plus de ≈2 %. Dans les presses à filtre verticales, les tissus à faible friction réduisent l’abrasion des mécanismes de raclage, gardant les taux de déchirure en dessous de 0,5 par 100 cycles. Le type d’équipement influence aussi comment les toiles de presse à filtre réagissent au traitement thermique et à l’usure à long terme.
Résistance à la Température
Les températures élevées peuvent provoquer la déformation des tissus. La fibre de polyester reste forte à 150°C, avec un rétrécissement à sec de moins de 3 %, la rendant adaptée au dimensionnement neutre à 100-120°C. Au-delà de cette plage, la perméabilité augmente de 25 %, permettant à la poudre fine de pénétrer. Le PTFE résiste jusqu’à 260°C et reste inerte même dans la vapeur à 200°. Cependant, son faible allongement (≈10 %) le rend relativement rigide, augmentant le risque de fissures dans les installations flexibles. Les tissus en acrylique sont limités à ≈120°C, adaptés aux acides doux mais pas aux pics de température prolongés.
Classement de Filtration et Perméabilité
Une toile de 10 microns peut capturer des particules jusqu’à cette taille, mais à un débit de ≈15 L/m²·h, elle est mieux adaptée à la production de filtrats clairs dans les applications pharmaceutiques et chimiques fines. Les toiles filtrantes plus grossières de 50 microns permettent des débits plus élevés de ≈80 L/m²·h, les rendant adaptées aux boues minières, atteignant ≈18 % de siccité du gâteau plus rapidement. Les caractéristiques des particules, telles que la forme, influencent également l’accumulation. Les particules dentelées ou irrégulières peuvent provoquer des blocages jusqu’à ≈20 % plus rapidement que les particules arrondies. Sélectionner la bonne toile filtrante industrielle garantit une turbidité du filtrat inférieure à 5 % à la fin du cycle de filtration.

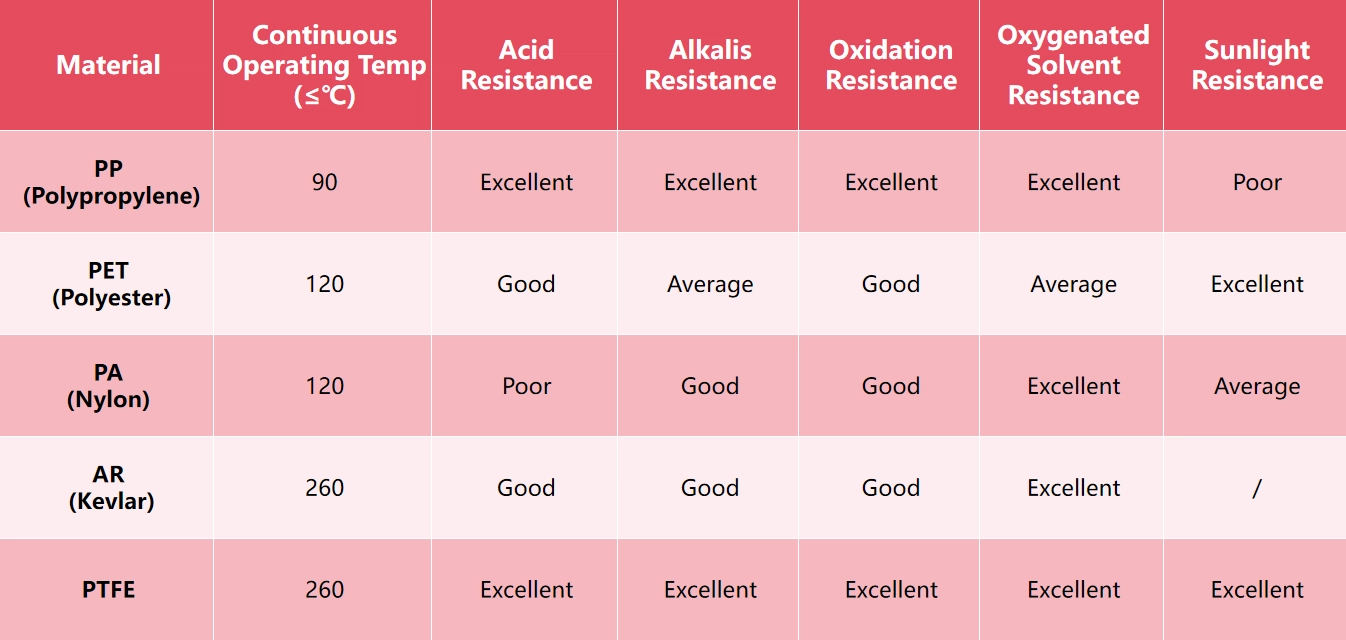

Analyse des Matériaux Communément Utilisés pour les Toiles Filtrantes Chimiques
Chaque matériau échange des forces pour des limites, adaptées aux boues allant de très corrosives à haute température. Le PP (toile filtrante en polypropylène) est dominant en volume ; d’autres remplissent des niches. NHD fabrique ces produits de bout en bout, en mélangeant les torsions pour une filtration ferme avec des finitions calandrées qui augmentent le déchargement de gâteau jusqu’à 20 %. Nos gammes vont des toiles filtrantes en polypropylène aux mélanges de nylon, tous vérifiés pour une régénération à 95 % après nettoyage. Ensuite, voyons une table de comparaison pour comprendre intuitivement les types communs de toiles de presse à filtre et leurs avantages, inconvénients et environnements d’application respectifs.
Votre Liste de Vérification : Un Guide Étape par Étape
Maintenant que vous comprenez le rôle et la fonction de la toile filtrante dans un système de filtration et les divers matériaux communs dont elle est composée, l’étape suivante est de choisir la bonne toile filtrante pour votre projet. Si vous êtes encore confus, suivez ces étapes pour vous aider à choisir la bonne toile filtrante pour votre projet.
- Type d’Équipement de Filtration Utilisé : Pour les presses à filtre verticales, l’élongation minimale pour des plaques de 1000×1000 mm doit être inférieure à 20 %. Les presses à filtre à bande nécessitent un tissage flexible pour s’adapter au mouvement.
- Propriétés Chimiques du Fluide : Pour un pH de 2 à 8, 20% de HCl, choisissez des toiles filtrantes en polypropylène (PP). Pour les alcalis jusqu’à 12, le nylon est recommandé.
- Plage de Température de Fonctionnement : Pour des températures stables de 70-110°C, choisissez du PET ou de l’AR. Pour des températures allant jusqu’à 180°C, le PTFE ou l’AR peuvent être utilisés. Ajouter une marge de 10°C peut aider à maintenir la durée de vie de la toile filtrante au-delà de ≈200 cycles.
- Précision de Filtration Requise : Atteindre une précision de 5-15 microns convient aux applications pharmaceutiques, où une note serrée de 10 L/m²·h assure la clarté. Pour des besoins plus grossiers dépassant 50 microns, une perméabilité ouverte de 60 L/m²·h fonctionne mieux, avec un objectif de garder les fines dans le filtrat en dessous de 3 %.
- Résistance à la Rupture : Une résistance à la chaîne de 14 000 N/5 cm soutient le PET dans la gestion des charges lourdes de manière efficace. Un minimum de 10 000 N/5 cm sert aux conditions standard ; effectuer des tests d’éclatement dépassant la pression de cycle de 50 % pour confirmer la durabilité.
- Allongement à la Rupture : Maintenir l’allongement sous 15 % fournit des ajustements serrés, favorisant le PA (nylon) ou le PET pour la stabilité. Des niveaux supérieurs à 25 % peuvent entraîner un affaissement dans les toiles de presse à filtre verticales.

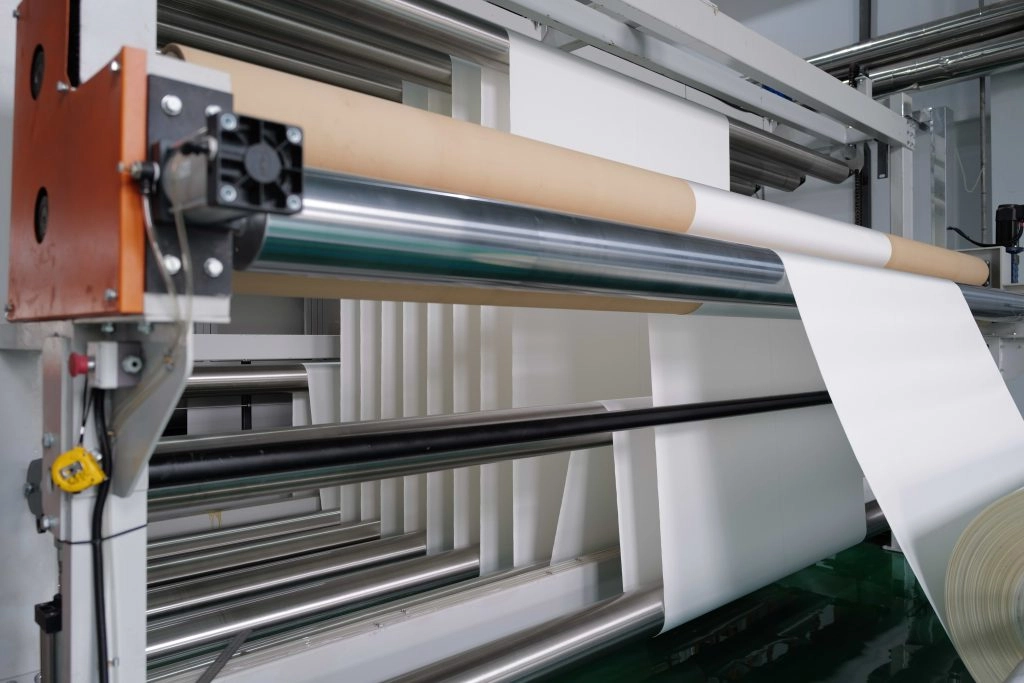

Toujours pas sûr de votre choix ? L’équipe professionnelle de NHD peut résoudre vos préoccupations. Nous supervisons l’ensemble du processus de production de la toile filtrante, de l’analyse et des tests des matières premières à la torsion, l’ourdissage, le tissage, le réglage, la calandrage, la découpe, le beat-up, le revêtement de brosse, l’emballage et l’inspection finale du produit. Un contrôle qualité complet est appliqué à chaque étape. Notre équipe R&D innove constamment pour améliorer la qualité des toiles filtrantes, en priorisant toujours les exigences spécifiques de nos clients.
Les toiles filtrantes de haute qualité de NHD offrent une longue durée de vie et utilisent un scellement par ultrasons des bords, garantissant qu’elles résistent au pelage et à la déformation. Choisir NHD c’est choisir la tranquillité d’esprit. Partagez vos exigences et les détails de votre boue, et nous vous fournirons des conseils gratuits et des échantillons personnalisés.
Conclusion
La toile filtrante appropriée transforme les maux de tête potentiels en gains stables. Elle pousse les cycles à 250, réduit l’énergie de 10 à 12 %, et maintient la pureté à 98 %. Choisir la bonne toile filtrante commence par choisir le bon fournisseur.
