Le matin, tu verses de l’eau chaude sur le marc de café, en attendant que la goutte parfaite de café s’écoule dans ta tasse—mais si le filtre échoue, tu te retrouves avec du marc dans ta tasse. Maintenant, imagine ce problème à l’échelle de l’industrie de l’alumine, et les conséquences deviennent bien plus sérieuses. Dans la production d’alumine, le procédé Bayer génère de grandes quantités de boues rouges, une boue dense et très alcaline remplie de fines particules. Gérer ce sous-produit est l’un des plus grands défis de la filtration industrielle. Les filtres traditionnels ont souvent du mal avec ce type de matériau, entraînant un faible débit, un entretien fréquent et des arrêts imprévus. L’inefficacité ne ralentit pas seulement la production—elle augmente les coûts, accroît les risques environnementaux et met plus de pression sur les opérateurs pour maintenir la stabilité.
C’est pourquoi les filtres à disques sont devenus indispensables dans la production d’alumine. Ils extraient les solides du liquide avec un flux régulier et ininterrompu, augmentant le rendement tout en réduisant les déchets. Que tu agrandisses ton usine ou que tu résolves des problèmes de production, maîtriser la puissance des filtres à disques peut t’aider à réussir. Explorons pourquoi ils excellent et comment ils y parviennent.
Le défi de la filtration des boues rouges : plus qu’une simple séparation
La filtration des boues rouges est plus qu’une étape de fin de processus—elle est au cœur de la production d’alumine, influençant les taux de récupération, la consommation d’énergie et l’impact environnemental. Pour comprendre son rôle, nous devons commencer par le procédé Bayer.
Ici, le minerai de bauxite est broyé et mélangé avec de la soude caustique sous chaleur et pression. Cela extrait l’alumine, laissant derrière lui des boues rouges. Pour chaque tonne d’alumine, 1 à 1,5 tonnes de boues rouges sont générées. Ce déchet contient des particules fines, souvent inférieures à 10 microns, avec un pH élevé proche de 13, et une texture collante qui adhère à tout. Un lavage et une filtration efficaces sont donc essentiels. Cela augmente la récupération de l’alumine, réduit la consommation d’énergie dans les étapes d’évaporation, et minimise la charge liée à l’élimination des boues rouges.
Mais réussir n’est pas facile. L’équipement traditionnel—comme les filtres à tambour sous vide rotatif et les presses à plateaux et cadres—dominait autrefois l’industrie. Ces équipements reposent sur le vide ou la pression pour former des gâteaux de filtration, et fonctionnent assez bien sur les boues plus grossières. Mais en ce qui concerne les boues rouges, leurs faiblesses se révèlent : les cycles s’éternisent, les toiles de filtre se bouchent rapidement, et les coûts d’entretien grimpent. Ces limitations créent des goulets d’étranglement en termes d’efficacité qui se répercutent sur toute l’usine d’alumine.
Le goulet d’étranglement de l’efficacité
La vitesse raconte l’histoire. Un filtre à tambour peut prendre 5 à 10 minutes par cycle, laissant des gâteaux avec 25 à 30 % d’humidité. Les petites particules des boues rouges bloquent rapidement les pores, réduisant le débit à un filet. Un site d’alumine a rapporté 15 % de perte de production quotidienne en raison de cet inconvénient. La riposte frappe les étapes de lavage, où l’eau supplémentaire met à l’épreuve les évaporateurs.
La pression s’étend à la fiabilité de l’équipement. Les pompes et les vannes peuvent s’user plus rapidement sous des charges inégales, augmentant les coûts de réparation. Les opérateurs ajustent fréquemment les réglages en quête de stabilité, mais les systèmes traditionnels en mode batch ont du mal à suivre le rythme continu et exigeant du traitement des boues rouges. Cela conduit au prochain point douloureux : les arrêts.
Le coût élevé des arrêts
Imagine ce qui se passe si une ligne de production s’arrête soudainement. Dans la production d’alumine, chaque heure d’arrêt peut coûter 10 000 $ ou plus en production perdue. Les filtres traditionnels nécessitent des arrêts toutes les 4 à 6 heures pour le nettoyage, la nature collante des boues rouges entraînant des pauses supplémentaires.
Les coûts de main-d’œuvre augmentent également. Les techniciens passent des heures à gratter les accumulations ou à réajuster les pièces, les détournant de tâches à plus forte valeur ajoutée. Les consommables ajoutent à la dépense: les remplacements de toiles ou de joints ne sont pas bon marché—les refontes peuvent coûter jusqu’à 50 000 $. Les risques pour la sécurité augmentent également, avec les déversements et l’exposition caustique lors de réparations précipitées. Avec les coûts d’arrêt qui s’accumulent, le besoin de solutions plus fiables devient clair.
Les répercussions sur la consommation d’énergie
Quand les gâteaux contiennent trop d’humidité, les évaporateurs en aval passent en mode surpuissant. Une hausse de 5 % de l’humidité peut ajouter 10 à 15 % à l’utilisation d’énergie, ce qui se traduit par des milliers de dollars mensuels. Les alternatives de filtres à disque traditionnels laissent souvent des liquides piégés, obligeant les usines à utiliser plus de vapeur ou de gaz. Dans la production d’alumine, où l’énergie est une dépense majeure, cette faiblesse frappe durement. Au-delà des coûts directs, l’énergie gaspillée met à rude épreuve la durée de vie des équipements. Les moteurs tournent plus chaud, les joints se dégradent, et les cycles de maintenance se raccourcissent.
Pressions environnementales et de sécurité
L’empreinte environnementale des boues rouges est considérable. Les gâteaux humides provenant de systèmes obsolètes nécessitent des bassins plus grands, augmentant l’utilisation des terres et les risques de lixiviation. Une seule usine d’alumine peut générer plus de 2 millions de tonnes de boues rouges par an, et l’excès d’eau signifie davantage de camions et d’émissions. Les régulateurs durcissent la surveillance: des agences telles que l’EPA et des cadres comme REACH en Europe imposent des règles de conformité strictes, avec des sanctions pour les violations pouvant atteindre 1 million d’euros.
Les préoccupations en matière de sécurité ajoutent à l’urgence. Les presses à haute pression peuvent échouer si des joints éclatent, tandis que les filtres à tambour exposent les travailleurs aux pièces mobiles et à la boue caustique. Dans des espaces confinés, même de petits déversements peuvent créer des dangers. Les équipements de filtration doivent donc non seulement être performants mais aussi contenir les risques pour protéger les personnes et l’environnement.
Pourquoi le filtre à disque s’impose comme la solution définitive
Le filtre à disque vertical, un vétéran de l’équipement de filtration, utilise une série de disques immergés pour extraire régulièrement les solides de la boue. Il fonctionne en continu et automatiquement sur le principe de la filtration par vide. Pour la filtration des boues rouges d’alumine, cette approche transforme le chaos en contrôle, offrant un soutien crucial aux usines en difficulté.
Le principe de fonctionnement continu
Au cœur du filtre à disque se trouve la puissance du vide. Plusieurs disques, enveloppés de toiles de filtres, plongent dans le réservoir de boue. En tournant lentement—autour de 0,5 à 2 tours par minute—le vide aspire le liquide, laissant un mince gâteau sur chaque face. Les gâteaux remontent pour le séchage, puis sont raclés dans des canaux. Des souffles d’air nettoient les restes, et le cycle se poursuit.
Le filtre à disque automatique fonctionne avec peu de supervision. Une valve centrale gère les phases : formation du gâteau, séchage et déchargement. Pour les boues rouges difficiles, les toiles de filtres gèrent efficacement des particules jusqu’à 5 microns, produisant des gâteaux à 18–22 % d’humidité résiduelle.
Efficacité maximale dans un design compact
Les usines d’alumine luttent souvent avec un espace limité au sol—les réservoirs, les réacteurs, et les convoyeurs remplissent chaque recoin. Les filtres à disques réduisent ce fardeau. Une unité de 120 m² s’intègre dans un espace de 10×15 mètres, comparé à 20×25 pour les tambours rotatifs équivalents. En empilant les disques verticalement, la surface de filtration s’étend sans élargir l’empreinte.
Le design interne améliore encore l’efficacité. Des tuyaux plus courts réduisent les pertes de pression, augmentant les taux de filtrat jusqu’à 15 %. Malgré une capacité plus élevée, la demande en énergie reste modeste : les modèles de taille moyenne consomment généralement seulement 20–30 kW grâce aux pompes à vide. Dans les systèmes de filtration à disque, ce design libère de l’espace pour la croissance, un atout majeur pour les opérateurs soucieux de l’espace.
Naturellement adapté à la production d’alumine
Les boues rouges défient tout système de filtration avec leur finesse extrême et leur alcalinité, mais les filtres à disques sont conçus pour répondre à ces exigences. Des toiles de filtre spécialisées, résistantes au pH de 12 à 14, offrent des durées de vie de 6 à 12 mois. Les réglages de vide s’adaptent à la densité de la boue, tirant du liquide clair pour la récupération caustique—jusqu’à 95 % réutilisé. Dans les boucles Bayer, cela réduit les besoins en soude fraîche.
Pour les utilisateurs d’équipements métallurgiques, l’intégration est fluide. Les filtres à disques permettent des ajustements à distance et peuvent être équipés d’un lavage automatique en retour pour un fonctionnement totalement autonome. Les gâteaux de filtre plus secs réduisent les besoins de séchage en aval et augmentent l’efficacité de la production globale. Ces caractéristiques fournissent une base solide. Chez NHD, nous bâtissons sur cette base, améliorant la performance de la filtration des boues rouges d’alumine.
Au-delà de la norme : l’avantage des filtres à disque NHD

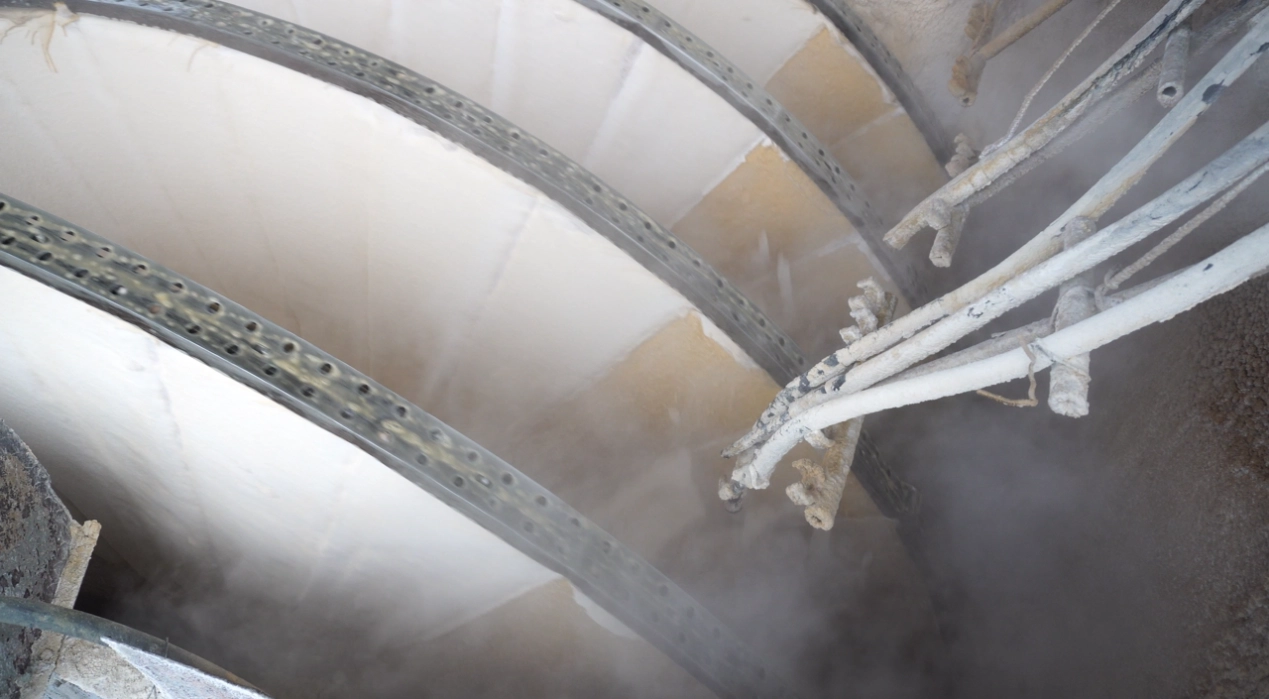

Le filtre à disque vertical automatique de NHD prend le design de base et ajoute des raffinements issus de 30 ans d’expérience sur le terrain. C’est de l’équipement de filtration façonné pour les défis les plus difficiles de la production d’alumine.
- Conception compacte et efficace : Les filtres à disque NHD sont compacts et puissants, ce qui en fait le choix idéal pour les bases de production d’alumine avec un espace limité. Chaque disque offre une surface de filtration de 20 à 50 m², avec des diamètres de disque atteignant jusqu’à 7 mètres. Une unité unique fournit encore une surface de filtration maximale de 240 m² dans un espace réduit. Cette conception réduit le poids de 10 % grâce à des rayons plus fins, simplifiant l’installation et réduisant les exigences structurelles des installations. Les collecteurs optimisés augmentent le flux de filtrat de 25 % par rapport aux modèles standard, garantissant un traitement plus rapide sans sacrifier la qualité. Le résultat est une installation qui maximise la production tout en s’insérant parfaitement dans les configurations existantes, laissant place à de futures extensions ou à un équipement supplémentaire.
- Fonctionnement fiable et entretien facile : L’entretien est simplifié grâce à des caractéristiques comme les plaques filtrantes légères conçues pour un remplacement des toiles rapide et pratique, réduisant considérablement l’intensité du travail. Renforçant encore la fiabilité, la vanne de distribution unique minimise l’usure des toiles due au frottement, tandis que le joint d’arbre très fiable empêche les pertes d’énergie et permet un réglage facile. L’ajout d’un système de décharge rapide via une vanne papillon pneumatique offre une protection efficace contre la sédimentation matérielle lors d’arrêts imprévus.
- Économie de coûts et d’énergie : En termes d’économie de coûts et d’énergie, le filtre délivre de l’efficacité sur plusieurs fronts. Son design de disque de grand diamètre atteint une surface de filtration élevée dans un espace réduit, réduisant directement les dépenses de construction. Cette efficacité est amplifiée par une zone de filtration et de séchage élargie grâce à l’arrangement multi-disque, qui augmente la capacité globale. Les coûts opérationnels sont encore réduits par un système de lubrification sèche centralisé et automatique à haute pression qui assure une distribution optimale de la graisse et par des caractéristiques de conception qui empêchent l’accumulation de sédiments, minimisant ainsi les temps d’arrêt et les besoins de maintenance.
- Avantages environnementaux et de sécurité : La durabilité est au cœur du design avancé de NHD. Son design scellé élimine efficacement les fuites, déversements et pollutions secondaires pendant la production. De plus, les systèmes intégrés de prévention de la sédimentation et de la cristallisation des matériaux assurent non seulement la continuité du processus mais contribuent également à un lieu de travail plus sûr et plus propre.
Éprouvé en pratique : cas d’application du filtre à disque NHD
La théorie rencontre la réalité sur le terrain. Considérons le cas d’une usine d’alumine de 500 000 tonnes par an à Shandong, en Chine, qui faisait face aux défis même que nous avons discutés : des bouchages fréquents, des gâteaux de filtres à forte humidité, et des coûts opérationnels en hausse.

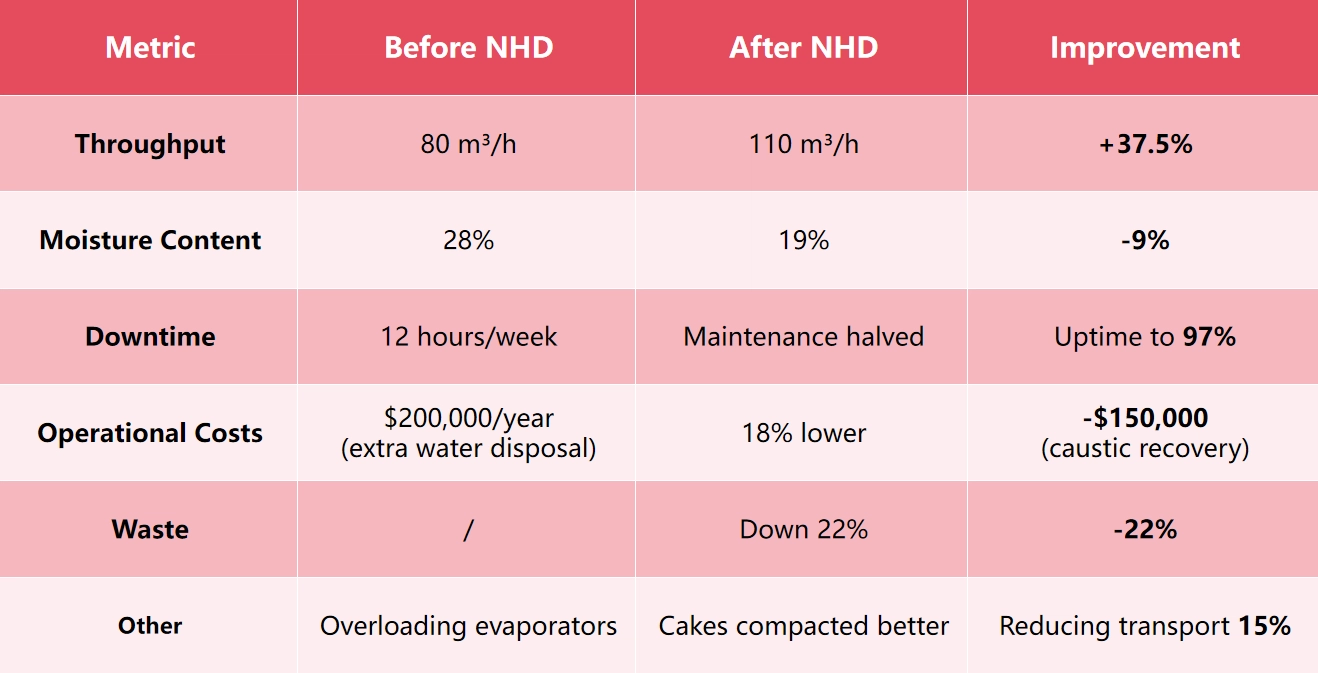

Avant NHD :
- Les tambours rotatifs géraient 80 m³/h mais laissaient 28 % d’humidité, surchargant les évaporateurs.
- Les arrêts atteignaient 12 heures par semaine pour les nettoyages.
- Les coûts de mise au rebut atteignaient 200 000 $ par an à cause de l’eau en excès.
- La consommation d’énergie augmentait de 25 % au séchage.
Après un filtre à disque NHD de 240 m² :
- Le débit est passé à 110 m³/h, l’humidité à 19 %.
- Le temps de fonctionnement a atteint 97 %, la maintenance a été réduite de moitié.
- La récupération caustique a augmenté de 8 %, économisant 150 000 $.
- Les gâteaux se sont compactés davantage, réduisant le transport de 15 %.
- Augmentation de la production : +25 % de solides quotidiens.
- Baisse des coûts : coûts d’exploitation réduits de 18 % la première année.
- Gains écologiques : déchets réduits de 22 %.
Conclusion
Choisir la bonne technologie de filtration est crucial pour la production d’alumine, entraînant une efficacité, un contrôle des coûts et une attention environnementale. Les filtres à disque NHD vont au-delà du simple équipement; ils sont un avantage stratégique pour accroître la compétitivité et favoriser une croissance durable. Prêt à relever vos défis de filtration de boues rouges ? Contactez NHD dès aujourd’hui à sales@chinanhd.com pour une solution sur mesure et améliorez vos opérations !
