L’équipement de filtration industrielle joue un rôle essentiel dans la séparation des solides et des liquides. Il améliore la qualité du produit et soutient des méthodes de production plus propres. Avant de comparer un filtre classique à un filtre-presse, il est utile de comprendre comment fonctionne l’équipement de filtration industrielle.
Vue d’ensemble de l’équipement de filtration industrielle
L’équipement de filtration industrielle occupe une place importante dans le maintien d’une efficacité élevée des processus et d’une qualité de produit solide dans des domaines tels que le traitement chimique, les produits pharmaceutiques, l’alimentation et les boissons, et le traitement des eaux usées. La filtration vise à éliminer les impuretés. Elle protège également les machines clés en aval des dommages.
Rôle et fonction de la filtration dans les processus industriels
La filtration élimine les solides des liquides ou des gaz pour atteindre la pureté du produit. Elle aide à maintenir le travail des pompes, des vannes et des réacteurs. Dans des domaines tels que la pharmacie ou la production alimentaire, des niveaux de pureté élevés sont vitaux pour respecter les règlements. Le choix de l’équipement de filtration dépend de facteurs tels que la distribution de la taille des particules, le débit et les paramètres exacts du processus.
Classification des filtres industriels
Les systèmes de filtration se divisent en deux groupes principaux : les filtres de surface et les filtres profonds. Les filtres de surface capturent les contaminants à la surface extérieure du filtre. Les filtres profonds retiennent les particules à l’intérieur du milieu filtrant. Les types d’équipements courants incluent les filtres sous vide, les filtres feuilles, les filtres à cartouche et les filtres-presses. Chaque type offre des avantages uniques.
Comprendre les filtres standard dans les applications industrielles
Les filtres industriels typiques sont conçus pour fonctionner en continu là où un flux de fluide régulier est important. Ils conviennent aux tâches nécessitant l’élimination de petites particules sans nombreuses interruptions dans le processus.
Principes de conception des filtres conventionnels
Les filtres standard fonctionnent en capturant les contaminants dans un matériau poreux ou sur sa surface extérieure. Selon les besoins du processus, ils peuvent utiliser des composants filtrants jetables ou réutilisables. Le chemin d’écoulement – de l’intérieur vers l’extérieur ou de l’extérieur vers l’intérieur – détermine comment les contaminants s’accumulent uniformément sur le média. Cela affecte également la rapidité de l’encrassement.
Types courants de filtres industriels
Filtres sous vide
Les filtres sous vide sont couramment utilisés pour la séparation continue solide-liquide dans la production industrielle. Ils conviennent aux matériaux en suspension qui nécessitent une filtration régulière, la formation de gâteau, le lavage et la décharge. La série de filtres NHD comprend des types de filtres sous vide tels que les filtres sous vide à table rotative, filtres à plateau, filtres à disque, et les filtres sous vide à courroie en caoutchouc horizontale.
Filtres feuilles
Les filtres feuilles sont un autre choix courant pour les tâches de filtration industrielle nécessitant une filtration fermée et une sortie de liquide plus propre. Ils sont souvent utilisés lorsque le processus nécessite une performance de filtration stable, une opération contrôlée et une structure d’équipement relativement compacte.
Filtres à cartouche
Les filtres à cartouche assurent une filtration fine dans les tâches à faible et moyen débit. Ils sont faciles à remplacer mais peuvent nécessiter un entretien régulier lorsqu’ils font face à des quantités importantes de particules.
Explorer le système de filtres-presses
Le filtre-presse se distingue comme l’un des meilleurs choix pour la séparation solide-liquide dans les tâches par lots. Il est particulièrement utile pour traiter des niveaux élevés de solides de manière efficace.

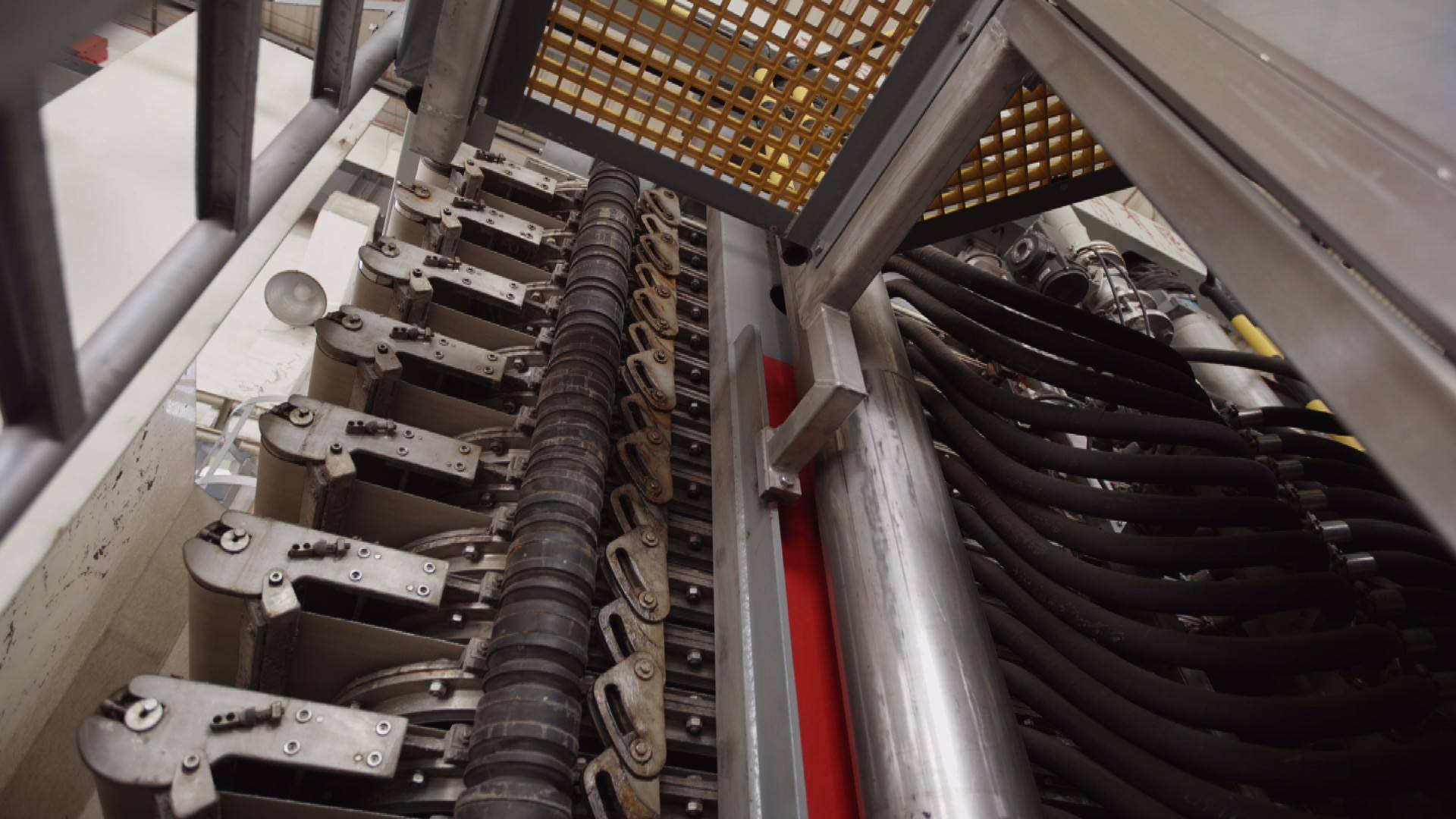

Structure et fonctionnement d’un filtre-presse
Un filtre-presse est un outil mécanique qui utilise la pression pour séparer les particules solides d’un liquide. Le principe de base est que le liquide est poussé à travers un milieu filtrant, comme une toile ou une membrane. Cela laisse derrière lui un matériau solide sec. En utilisation, plusieurs plaques recouvertes de toiles filtrantes forment des chambres pour la boue. La pression hydraulique ou mécanique pousse le liquide à travers la toile. Pendant ce temps, les solides s’accumulent sous forme de gâteaux entre les plaques. Ce dispositif fonctionne en mode par lots, pas en flux continu.
Composants d’un système de filtres-presses
Plates et cadres de filtre
Les plaques de filtre sont souvent fabriquées à partir de plastique résistant ou de métal avec des rangées de trous précis. Ces trous permettent au filtrat de circuler mais bloquent les particules solides. La configuration détermine la taille des chambres et la profondeur du gâteau. Ces deux éléments impactent directement l’efficacité du déshydratage.
Système hydraulique et mécanisme de contrôle
Système de pression : Il applique une force pour pousser le mélange à travers la toile filtrante. Ceci piège les particules solides sur la toile. Les systèmes plus récents incluent souvent des contrôles automatiques. Ceux-ci gèrent les cycles de pression et les déplacements des plaques pour des résultats constants avec peu de besoin de travail manuel.
Différences clés entre filtres et filtres-presses
Les deux gèrent la filtration, mais leur style de fonctionnement, leur taux d’efficacité et leurs besoins d’entretien varient considérablement en fonction des besoins du processus.
| Point de comparaison | Filtres standards | Filtres-presse |
| Mode de fonctionnement | Soutiennent souvent une opération continue. Les fluides se déplacent régulièrement à travers le média filtrant sous de légères baisses de pression. | Fonctionnement en cycles par lots. La boue est traitée chambre par chambre sous forte pression. |
| Débit et rendement | Mieux adaptés à un flux de fluide stable et ininterrompu, en particulier pour les applications à faible teneur en solides. | La résistance au flux est plus élevée, mais le rendement de séparation est plus fort pour les boues avec plus de solides. |
| Efficacité de séparation solide-liquide | Adaptés aux besoins de filtration généraux, mais moins efficaces lorsqu’un solide très sec est requis. | Ils atteignent une efficacité de séparation solide-liquide plus élevée car le gâteau filtrant s’accumule sous pression. |
| Meilleure application | Conviennent aux tâches à faible teneur en solides nécessitant une filtration liquide continue. | Conviennent aux processus nécessitant les solides les plus secs possibles, notamment pour les projets industriels et environnementaux. |
| Entretien | Nécessitent le remplacement régulier des cartouches, sacs ou autres médias filtrants. | Nécessitent un nettoyage après chaque cycle par lots, mais ont généralement des structures robustes et des pièces plus durables. |
| Consommation d’énergie | Généralement plus faible lors de l’usage sous une légère pression. | Varie selon que ce sont des systèmes hydrauliques ou pneumatiques qui créent la pression de fonctionnement. |
Choisir entre un filtre et un filtre-presse pour un usage industriel
Choisir entre les unités de filtration typiques et les filtres-presses nécessite un examen attentif des conditions de processus. Cela inclut les propriétés des fluides, la taille de la production, la configuration des coûts, et les souhaits d’automatisation.
L’épaisseur, la répartition de la taille des particules, et la quantité de solides déterminent quel système fonctionne le mieux. Les boues épaisses préfèrent souvent les systèmes basés sur la presse. Ils gèrent bien les mélanges denses. Les objectifs de production en lots ou en continu façonnent également le choix. Les presses automatiques s’adaptent mieux aux grandes fabrications où la réduction des temps d’arrêt est essentielle. Les facteurs de coût équilibrent les dépenses initiales contre les économies continues réalisées grâce à une moindre élimination des déchets ou de meilleurs taux de récupération.
Applications pratiques dans les industries
La filtration joue un rôle crucial dans de nombreux secteurs. Elle garantit une qualité de produit constante et réduit les nuisances environnementales en récupérant efficacement les ressources.
Dans la fabrication chimique, des tâches comme la récupération de catalyseurs ou le nettoyage de solvants nécessitent un contrôle précis de l’élimination des solides. Le domaine chimique comprend de nombreuses étapes de production où les particules solides doivent se séparer des liquides pour garantir la qualité du produit.
La transformation alimentaire utilise la filtration pour le dégagement de jus, le raffinage du sucre, le nettoyage des huiles comestibles, et le traitement des eaux usées des usines. Cela répond aux normes d’hygiène.
L’utilisation en ingénierie environnementale inclut le séchage des boues dans le traitement des eaux usées. Cela vise à réduire les quantités de déchets tout en récupérant des flux d’eau utilisables. En choisissant et utilisant judicieusement les filtres-presses, les entreprises chimiques peuvent réaliser des opérations de traitement des eaux usées sans faille.
Avancées technologiques dans les systèmes de filtration industrielle
La filtration industrielle d’aujourd’hui a évolué au-delà du tri mécanique basique vers une gestion intelligente des processus soutenue par des outils d’automatisation. L’ajout de capteurs permet des contrôles en temps réel de détails tels que les écarts de pression, les vitesses d’écoulement, les variations de température, et la profondeur du gâteau lors des cycles de pressage. Des méthodes de maintenance prédictive détectent désormais les pannes probables avant qu’elles n’arrêtent le travail. Cela augmente le rendement dans les sites utilisant des filtres typiques et des systèmes de presse.
Les avancées dans les matériaux ont également amélioré la performance. De nouvelles membranes polymériques offrent une meilleure résistance aux produits chimiques. Les couches de nanofibres augmentent la capture de particules minuscules sans nuire au débit ou à la capacité de production.
Pour les usines cherchant les meilleures solutions intégrant ces technologies dans les systèmes de flux de travail, NHD propose des choix flexibles adaptés aux besoins variés de l’industrie. Elle offre des solutions d’équipements de filtration industrielle axées sur la séparation solide-liquide, les systèmes de filtres-presses, les agitateurs, les épaississeurs et les équipements de processus connexes.
FAQ
Q1 : Qu’est-ce qui distingue un filtre industriel d’un filtre-presse ?
R1 : Un filtre industriel standard fonctionne en continu en envoyant des fluides à travers des médias poreux à des pressions régulières. Un filtre-presse fonctionne par lots en utilisant une forte compression pour une meilleure efficacité de séparation solide-liquide.
Q2 : Quelles industries bénéficient le plus de l’utilisation de filtres-presses ?
R2 : Les secteurs tels que la chimie, la pharmacie, la transformation alimentaire, la gestion des résidus miniers, et le traitement des eaux usées en tirent le meilleur parti. Ils nécessitent un séchage efficace dans des conditions fixées.
Q3 : Comment l’automatisation améliore-t-elle la performance de filtration moderne ?
R3 : L’automatisation ajoute un suivi en temps réel à travers des capteurs qui surveillent les différences de pression ou la profondeur des gâteaux. Une maintenance prédictive réduit les arrêts surprises. Cela augmente la fiabilité dans tous les ensembles de filtration industrielle.
