La filtration continue sous vide à rotation soutient une séparation solide-liquide stable et à haut débit dans des industries exigeantes. Cet article expose là où la technologie excelle, comment sa mécanique garantit la constance, et comment aborder les risques opérationnels courants pour protéger capacité, qualité et coût du cycle de vie.
Pourquoi les machines de filtration rotative sous vide sont-elles encore critiques pour la séparation solide-liquide continue ?
Dans les processus chimiques et métallurgiques à grande échelle, l’instabilité par lot est rarement acceptable. Vous faites face à la pression d’atteindre des objectifs de débit, de niveaux d’humidité et d’impuretés. Les procédés de lixiviation, ainsi que l’utilisation de tout type de cristallisation, reposent sur la capacité à suivre les processus des boues. Les équipements de filtration sous vide rotatifs continuent d’être largement utilisés grâce à leur capacité à tirer parti des incertitudes des processus.
Contrairement aux systèmes intermittents, la rotation continue permet de stabiliser la formation, le lavage et l’évacuation du gâteau dans une seule configuration mécanique. Cela devient particulièrement vital dans la production d’acide phosphorique, le raffinage de l’alumine et les processus de métallurgie humide, car pour ces processus, la filtration n’est pas nécessairement utilisée comme une capacité supplémentaire mais plutôt comme le goulot d’étranglement clé.
Quelles conditions opérationnelles rendent cette technologie adaptée ?
Les filtres sous vide rotatifs fonctionnent bien avec des boues ayant des niveaux de concentration modérés à élevés, une distribution de taille de particules fine et une densité d’alimentation constante. Ils sont également efficaces dans un milieu corrosif ou une liqueur alcaline, où des limitations concernent le choix des matériaux et la simplicité mécanique.
Parfois, surtout lorsque les opérations fonctionnent 24/7 dans l’usine et que les créneaux d’arrêt sont limités, la capacité à soutenir des zones de filtration constantes devient le principal facteur décisif.
Comment le mécanisme de travail supporte-t-il une opération stable à long terme ?
Une fois l’utilisation de cette technologie identifiée, la question suivante est de savoir comment la technologie atteint une stabilité à long terme plutôt qu’à court terme. La réponse réside dans la logique de zonage de la technologie et la synchronisation mécanique de la rotation, du contrôle du vide et des opérations de manipulation du gâteau.
Comment la distribution des zones de vide affecte-t-elle l’efficacité de la filtration ?
Chaque processus rotatif est divisé en différentes zones fonctionnelles, y compris l’immersion de la boue, la formation, le lavage, le séchage et l’évacuation du gâteau. Cela aide à distinguer ces processus pour éviter les interférences hydrauliques entre ces zones d’intérêt dans la turbulence d’alimentation et l’efficacité du lavage. De plus, un bon timing des vannes contribue à s’assurer que la pression sous vide est concentrée là où le déshydratation est la plus importante, ce qui est important lorsqu’on ne répartit pas cette pression sur tout le processus de rotation.
Cette distinction facilite également l’ajustement des proportions de lavage et des niveaux d’humidité résiduels sans avoir à redessiner le système total.
Pourquoi la rotation continue améliore-t-elle la constance du processus ?
Les filtres intermittents réinitialisent l’épaisseur du gâteau à chaque cycle. Les systèmes rotatifs ne le font pas. Vous maintenez un profil de gâteau prévisible car la vitesse de rotation et la hauteur d’alimentation restent constantes. Cela réduit les fluctuations de la clarté du filtrat et stabilise les unités d’évaporation ou de cristallisation en aval, qui réagissent souvent mal à la variabilité à court terme.
Quels avantages de performance importent le plus dans les projets industriels ?
Une fois le mécanisme clair, la performance devient la véritable mesure qui façonne les décisions d’investissement.
Pourquoi une aire de filtration hautement efficace améliore-t-elle la capacité ?
Les grands diamètres des filtres et les plateaux de filtration segmentés permettent d’augmenter la surface de filtration active sans agrandir l’aménagement de l’usine. La capacité croît avec la surface, pas la complexité. C’est pourquoi les projets modernes privilégient souvent la rigidité structurelle et le contrôle de la planéité plutôt que d’augmenter simplement la vitesse de rotation.
Comment le lavage en plusieurs étapes améliore-t-il la pureté du produit ?
Dans les circuits d’acide phosphorique, le phosphore soluble résiduel dans le gypse définit la valeur du produit et la conformité environnementale. Les zones de lavage en plusieurs étapes permettent de retirer la liqueur entraînée tout en préservant l’intégrité du gâteau. Dans les systèmes d’alumine, le transfert alcalin dans les cuves de précipitation doit rester minimal pour protéger la morphologie du produit.
Pourquoi la stabilité structurelle influence-t-elle le coût du cycle de vie ?
Les plateaux de filtre inégaux, les rouleaux de support mal alignés ou la déformation des plaques de vannes érodent lentement la performance. L’humidité augmente, le débit diminue, et les opérateurs compensent en augmentant le vide ou la vitesse de rotation, accélérant l’usure. Par conséquent, la précision structurelle agit comme un coût invisible sur l’ensemble de la durée de vie opérationnelle.
Où la conception d’équipement avancée montre-t-elle une valeur pratique ?
Les avantages de conception deviennent visibles lorsqu’ils sont appliqués à des environnements chimiques exigeants.

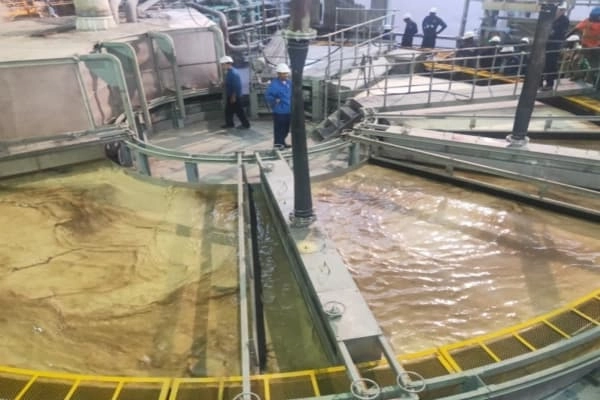

Dans les usines d’acide phosphorique, des équipements comme le Rotary Table Vacuum Filter (for Phosphoric Acid) sont typiquement déployés dans les sections critiques des projets car le comportement des cristaux de gypse, le risque d’entartrage et l’efficacité du lavage définissent si l’expansion de la capacité reste réalisable sans reconstruction civile majeure.
Pourquoi la filtration de l’acide phosphorique est-elle très exigeante ?
Les cristaux de gypse ont tendance à former des structures en plaques qui piègent la liqueur acide. La corrosion acide attaque les plaques de vannes, les bras de distribution et les fixations structurelles. L’entartrage à l’intérieur des canaux de filtrat restreint encore plus le flux. Ces facteurs combinés rendent la précision mécanique et le choix des matériaux plus critiques que la simple aire de filtration nominale.
Pourquoi la filtration de l’alumine nécessite-t-elle des priorités structurelles différentes ?

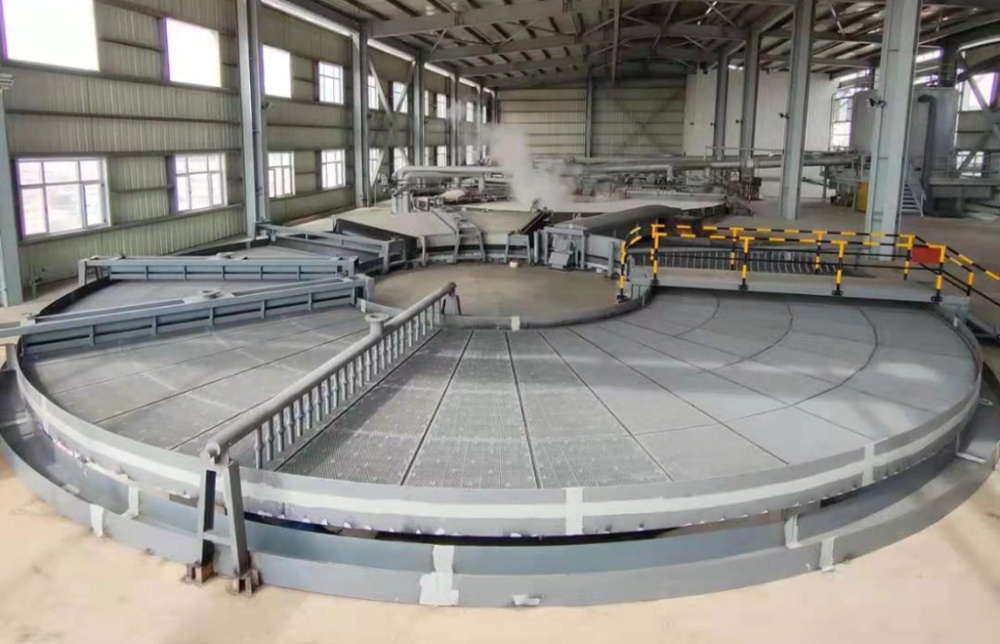

Passer des systèmes acides à fortement alcalins change l’accent de la conception. Dans les circuits de processus Bayer, le Rotary Pan Vacuum Filter (for Alumina) est largement utilisé, où la rhéologie de la boue rouge, les températures élevées et la corrosion caustique dominent le stress de l’équipement.
Comment le comportement de la boue rouge affecte-t-il la stabilité de la filtration ?
La boue rouge contient des particules ultra-fines qui se compressent facilement, formant des gâteaux denses avec une faible perméabilité. De petits changements de température de la boue ou de concentration de soude modifient fortement la résistance du gâteau. La géométrie de la plaque, l’angle de la lame de décharge et le contrôle de la tension du tissu déterminent donc si la filtration reste fluide ou devient cyclique et instable.
Pourquoi de nombreux projets n’atteignent-ils pas la performance de filtration conçue ?
Même avec une sélection appropriée de l’équipement, la performance réelle s’écarte souvent des hypothèses de conception.
Qu’est-ce qui cause une épaisseur inégale du gâteau ?
La distribution non uniforme des boues est la cause la plus fréquente. Les boîtes d’alimentation qui manquent de contrôle de débordement réglable génèrent des gradients de densité radiale et des inadéquations de vitesse de rotation, amplifiant ensuite cette différence dans des couches de gâteau instables.
Pourquoi la fuite de vanne réduit-elle l’efficacité du vide ?
L’usure des surfaces d’étanchéité des vannes permet à l’air ambiant d’entrer dans les canaux de vide. Vous pouvez observer une charge de pompe plus élevée mais un effet de déshydratation moindre, accompagné d’un filtrat trouble.
Comment le bouchage du tissu filtrant se développe-t-il avec le temps ?
Le blocage du tissu filtrant est causé par la précipitation chimique et les petites particules coincées dans les pores du tissu. Une fois que la perméabilité diminue, les opérateurs augmentent souvent la pression du vide, ce qui comprime davantage le gâteau et accélère la défaillance du tissu.
Comment résoudre ces problèmes sans remplacer tout le système ?
L’action corrective ne nécessite pas toujours le remplacement complet de l’équipement.
Comment les paramètres opérationnels peuvent-ils être corrigés ?
Commencez par le contrôle des solides d’alimentation et la stabilité de la température des boues. Ajustez la vitesse de rotation seulement après que la pression du vide se soit stabilisée. De petits changements récupèrent souvent plus efficacement la capacité perdue que la modification mécanique.
Pourquoi la maintenance préventive protège-t-elle la performance ?
L’inspection programmée des plaques de vanne, des systèmes de tension des tissus et de l’alignement des rouleaux prévient la dégradation cumulative. De nombreuses usines récupèrent 10–15 % de débit après le simple remplacement systématique des joints.
Comment l’optimisation structurelle améliore-t-elle la fiabilité ?
Des supports de plateaux renforcés, des racloirs de décharge redessinés, et une inclinaison améliorée des canaux de filtrat réduisent à la fois les vibrations et l’entartrage. Ces changements augmentent la durée de vie du tissu et stabilisent l’efficacité du vide.
Où devriez-vous chercher une capacité d’ingénierie éprouvée ?
NHD est un groupe d’équipement industriel à grande échelle fondé en 1992, opérant des bases de fabrication couvrant environ 270 000 mètres carrés avec plus de 800 employés, dont plus de 260 ingénieurs et techniciens. Notre portefeuille de produits comprend des machines de filtration, des filtres presses automatiques, des agitateurs, des épaississeurs, des équipements d’acide sulfurique, des systèmes de désulfuration, des récipients sous pression, et l’exécution de projets EPC.
Dans le traitement chimique du phosphore, le raffinage de l’alumine, la métallurgie non ferreuse, la production de dioxyde de titane et l’ingénierie environnementale, nos systèmes de filtration ont été déployés dans plus de 800 projets d’ingénierie dans le monde, servant plus de 1 000 clients industriels. Dans le secteur de l’acide phosphorique en Chine seulement, les filtres à table rotative sous vide de notre groupe représentent environ 98 % de la part de marché installée, avec des aires de filtration par unité atteignant 320 mètres carrés.
En dehors du secteur manufacturier, notre valeur se reflète également dans l’intégration des systèmes de filtration—adaptant la conception de la filtration à la chimie de lixiviation en amont, aux cibles de lavage en aval et aux contraintes de manutention des matériaux sur l’ensemble de l’usine. Avec notre propre production de tissu filtrant, notre propre traitement des matériaux en acier inoxydable, ainsi que notre coopération de longue date avec d’autres entreprises internationales, nous pouvons nous concentrer sur le contrôle de la capacité de l’usine au lieu de ré-identifier les problèmes.
Comment évaluer les solutions de filtration sous vide rotative pour votre propre projet ?
Après avoir examiné la logique de conception, les mécanismes de défaillance, et la profondeur technique, les critères de sélection deviennent plus clairs.
Quels indicateurs de processus méritent la priorité ?
Il est nécessaire de mettre l’accent sur la stabilité de l’humidité du gâteau, l’efficacité du lavage, la clarté du filtrat, et le débit soutenu par mètre carré. Une capacité de pointe à court terme importe peu si les moyennes hebdomadaires déclinent.
Pourquoi la capacité de service influence-t-elle le coût du cycle de vie ?
La disponibilité rapide des pièces de rechange et la réponse technique déterminent si les pannes mineures se transforment en pertes de production. Sur dix ans d’exploitation, la structure de service coûte souvent moins que le gaspillage d’énergie dû à une filtration inefficace.
Conclusion
Les machines de filtration sous vide rotatives restent essentielles car elles transforment les systèmes de boues instables en processus de séparation continue contrôlée. Leur valeur dépend de la précision mécanique, de la gestion des zones, de la logique de lavage et de la stabilité structurelle à long terme. Lorsque ces éléments s’alignent, la filtration devient un atout de production prévisible au lieu d’un goulot d’étranglement ; sinon, l’expansion de la capacité, l’efficacité énergétique et la qualité du produit en souffrent.
FAQs
Q1 : Comment réduire l’humidité du gâteau sans baisser le débit ?
R : Stabilisez d’abord la pression du vide, puis optimisez l’épaisseur du gâteau et le rapport zone de lavage-séchage. Augmenter la vitesse de rotation seule aggrave souvent la perméabilité.
Q2 : Pourquoi la performance de filtration décline-t-elle après des mois de fonctionnement stable ?
R : Le bouchage du tissu, la fuite de vanne et la déformation progressive des plateaux réduisent lentement l’efficacité du vide. Une inspection régulière permet généralement de restaurer la performance.
Q3 : Une plus grande aire de filtration est-elle toujours meilleure pour les grands projets ?
R : Seulement lorsque la rigidité structurelle, le comportement des boues et la demande de lavage correspondent à la conception. Des filtres surdimensionnés sans optimisation mécanique peuvent créer de nouvelles instabilités.
