La réalisation d’une faible teneur en humidité dans les gâteaux de filtration constitue une exigence cruciale pour les opérations industrielles de séparation solide-liquide car elle améliore la qualité des produits, diminue la consommation d’énergie et facilite un meilleur traitement en aval. La presse filtrante à tour fonctionne comme une presse filtrante verticale qui est largement utilisée dans différentes industries car elle combine un faible encombrement avec une performance de déshydratation supérieure. Les utilisateurs des presses filtrantes à tour rencontrent des difficultés continues lorsque leurs gâteaux de filtre contiennent trop d’humidité. L’identification des problèmes de teneur en humidité dans les gâteaux de filtration nécessite une évaluation complète de la structure de l’équipement, des paramètres opérationnels, des propriétés des matériaux et de la fonctionnalité du tissu filtrant.
Aperçu du fonctionnement des presses filtrantes à tour
Le processus de séparation solide-liquide des presses filtrantes à tour repose sur la pression pour pousser le liquide à travers un médium de filtration qui empêche les particules solides de passer à travers.
Mécanisme de base d’une presse filtrante à tour
Le processus commence par le pompage d’une suspension dans une chambre de filtration composée de plaques disposées verticalement. La suspension se déplace à travers la conduite pour entrer dans chaque chambre de suspension des cadres de filtre où elle passe à travers le tissu filtrant pour créer un gâteau de filtration tandis que le filtrat sort par le tuyau de filtrat. L’opération de pressage par diaphragme suit l’achèvement de l’alimentation pour pressuriser le gâteau et améliorer l’extraction de l’humidité. Le processus inclut le lavage du gâteau suivi du séchage à l’air comme étapes facultatives avant que le système effectue la décharge automatique.
Applications courantes dans la filtration industrielle
L’industrie de la transformation chimique des phosphates utilise des presses filtrantes à tour pour traiter le phosphogypse et extraire l’acide phosphorique de ses résidus de production. L’industrie chimique des phosphates emploie des presses filtrantes à tour pour traiter le phosphogypse et extraire l’acide phosphorique des sédiments et résidus de cuve.
Facteurs influençant la teneur en humidité dans le gâteau de filtration
La quantité d’humidité qui reste dans un gâteau de presse à tour dépend de plusieurs facteurs qui incluent les propriétés de la suspension d’alimentation, les paramètres opérationnels et les caractéristiques du tissu filtrant sélectionné.
Influence des caractéristiques de la suspension d’alimentation
La composition et le comportement de la suspension d’alimentation déterminent l’efficacité de la filtration.
Distribution de la taille des particules
La combinaison de grosses et petites particules dans un mélange conduit à un colmatage des pores et crée des couches de gâteau déséquilibrées. La présence de particules de différentes tailles provoque le colmatage du gâteau de filtration tout en produisant une structure inégale. Le mauvais drainage de l’eau à travers le matériau devient un problème en raison des passages bloqués qui se produisent pendant les étapes de compression et de séchage.
Concentration et viscosité de la suspension
L’écoulement du fluide à travers le tissu devient restreint lorsqu’on manipule des suspensions très visqueuses contenant de fortes concentrations de solides. Le tissu filtrant devient obstrué par des matériaux collants qui créent des blocages tout en rendant le processus de filtration plus difficile. Le processus échoue à obtenir une déshydratation complète même lorsqu’il fonctionne à des niveaux de pression élevés.
Rôle de la pression de filtration et du temps de cycle
Les paramètres opérationnels des niveaux de pression et de la durée du cycle déterminent l’efficacité de l’extraction de l’eau solide.
Effet d’une pression inadéquate sur l’efficacité de la déshydratation
La matrice de gâteau nécessite une pression suffisante du système pour retirer efficacement l’eau pendant les opérations de pressage et de séchage à l’air. La puissance de filtration dépend de la pression de l’équipement pour son fonctionnement. Le processus de déshydratation devient moins efficace lorsqu’il fonctionne à des niveaux de pression plus bas.
Impact des cycles de filtration courts ou irréguliers
La durée courte des cycles empêche la compression et le séchage complets du matériau. Le processus de séchage par lots entraîne une teneur en humidité inégale en raison de la synchronisation irrégulière.
Limitations liées au choix du tissu filtrant
Le processus de séparation solide-liquide dépend fortement du tissu filtrant car il permet à la fois le flux de liquide et l’élimination des solides.
Perméabilité et type de tissage
La perméabilité d’un tissu détermine à quel point il permet à l’eau de passer à travers, puisque une perméabilité incorrecte conduit à une rétention d’eau dans les gâteaux ou à une fuite de particules solides. Le motif de tissage d’un tissu détermine à quel point les particules peuvent pénétrer dans ses pores.
Compatibilité avec les matériaux de processus
L’utilisation de matériaux incompatibles entraîne une détérioration rapide et des problèmes de colmatage. Le choix inapproprié de tissu filtrant en fonction de l’équipement et des conditions environnementales entraîne des performances de filtration inadéquates et une accumulation excessive d’humidité.
Contraintes de conception et considérations mécaniques
La performance des opérations de déshydratation dépend des variables opérationnelles ainsi que des éléments structurels qui affectent l’ensemble du processus.
Configuration structurelle des systèmes de presse à tour
L’agencement vertical des presses à tour permet une exploitation efficace en termes d’espace mais pose des problèmes de stabilité du flux de matériau entraîné par la gravité. Le design vertical à quatre colonnes maintient un faible encombrement car la plus grande installation actuelle de 168㎡ ne nécessite que 15m*6m d’espace au sol.
Défis de formation et de compression uniformes des gâteaux
Le processus de compression des gâteaux devient moins efficace lorsque les plaques ne s’alignent pas correctement parce que l’alimentation non uniforme cause une épaisseur de gâteau inégale.
Pratiques opérationnelles qui contribuent à une forte teneur en humidité
La manière dont l’entrée de la suspension est gérée à travers les pratiques quotidiennes ainsi que les opérations de maintenance des composants détermine les résultats finaux.
Alimentation en suspension et contrôle du flux inconsistants
Le processus de formation des gâteaux devient irrégulier lorsque les débits d’alimentation changent ou lorsque les matériaux sont distribués de manière inégale entre les chambres, ce qui entraîne des gâteaux qui retiennent plus d’eau que les gâteaux standard.
Entretien ou nettoyage insuffisant des tissus filtrants
Les pores s’obstruent par les particules restantes lorsqu’ils ne sont pas nettoyés correctement. L’accumulation de particules de matériau sur le tissu filtrant crée un blocage qui empêche l’eau de passer, ce qui entraîne une teneur excessive en humidité. La perméabilité diminue lorsque l’entretien est inadéquat même quand les autres paramètres restent optimisés.
Solutions pour réduire la teneur en humidité dans les gâteaux de filtration
La solution aux problèmes de forte humidité nécessite d’optimiser les processus de production et de sélectionner des matériaux adaptés aux conditions environnementales particulières.
Optimisation des paramètres opérationnels
Le comportement du système nécessite un suivi en temps réel pour déterminer les ajustements nécessaires.
Ajustement de la pression, du temps et du débit d’alimentation
Les opérateurs doivent appliquer une pression de serrage appropriée pendant l’expansion du diaphragme suivie d’une période de séchage à l’air appropriée. Les débits d’alimentation doivent correspondre à la capacité du système tout en évitant une surcharge précoce des chambres.
Le système fonctionne à une pression maximale de 16 kg tandis que le séchage à l’air (principalement le séchage à l’air) réduit l’humidité du gâteau de filtration de phosphogypse à 10 %, ce qui est inférieur à la norme de 25 %.
Passage à des matériaux de tissus filtrants avancés
Les tissus synthétiques modernes offrent une meilleure résistance au colmatage tout en offrant des débits plus élevés.
Caractéristiques des tissus à faible rétention d’humidité
La structure poreuse optimale des tissus de haute qualité leur permet de retenir les particules solides tout en permettant au liquide de passer à travers. Les matériaux conservent leur forme à travers de multiples cycles, ce qui prolonge leur période opérationnelle et leur permet de fonctionner avec des systèmes de nettoyage automatisés qui rétablissent leur performance après chaque cycle de production.
L’utilisation de matériaux de tissu filtrant de qualité inférieure conduit à l’adhérence des gâteaux et à la déformation des tissus, ce qui affecte négativement la performance de filtration.
NHD : un fournisseur de confiance pour l’équipement et les matériaux de filtration industrielle
NHD propose des solutions spécialisées qui répondent aux besoins de séparation solide-liquide à grande échelle grâce à leur expertise en systèmes de presse à tour.
Lignes de produits proposées par NHD

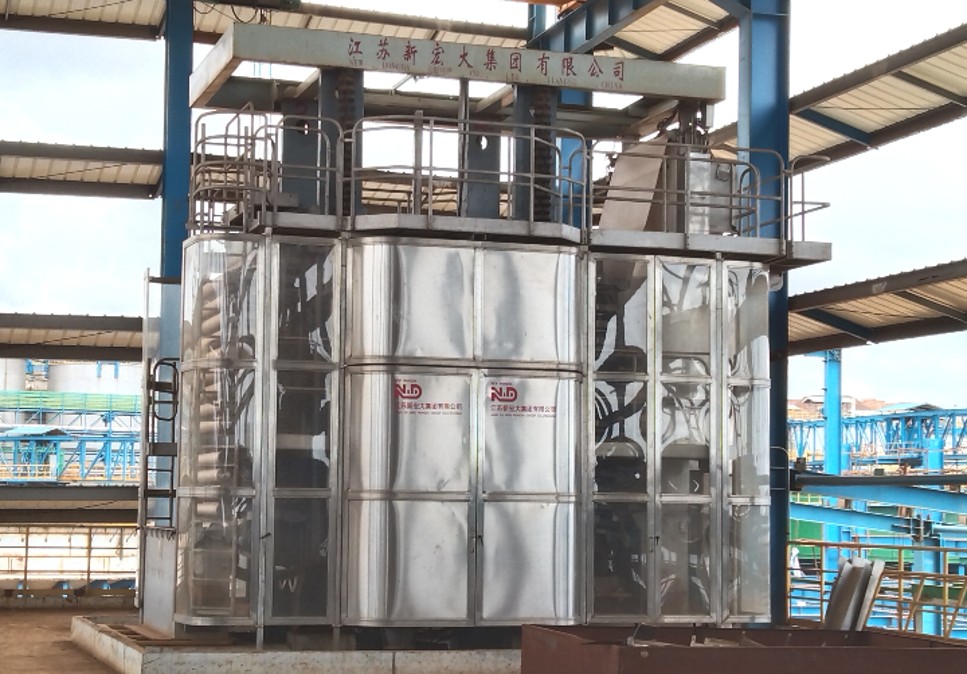

Les presses à tour verticales NHD fonctionnent sous systèmes de contrôle automatisés qui permettent une opération continue à des niveaux de pression élevés. L’équipement offre des capacités avancées grâce au lavage automatique à double face pour une régénération efficace de l’auto-nettoyage. Le système effectue un lavage automatique des tissus filtrants avant et arrière suivi d’une régénération auto-nettoyante efficace.
NHD offre des tissus filtrants spécialisés haute performance qui fonctionnent bien avec des opérations exigeantes y compris le traitement du phosphogypse qui nécessite un contrôle strict de l’humidité.
Résumé et points clés à retenir
Une forte teneur en humidité dans les gâteaux de filtration à tour résulte de facteurs tels que des tissus filtrants obstrués ou de mauvaise qualité, une pression d’équipement inadéquate, des pratiques d’alimentation incorrectes, des matériaux de haute viscosité, des temps de cycle courts et des tailles de particules incompatibles. Pour résoudre ces problèmes et optimiser la production, il est crucial de sélectionner des types de tissus appropriés, d’appliquer des pressions optimales jusqu’à 16 kg, de maintenir des routines de nettoyage adéquates et d’utiliser des contrôles automatisés de fabricants de confiance comme NHD pour assurer un traitement efficace des matériaux et des performances d’équipement.
FAQs :
Q1 : Quelles sont les causes d’une forte teneur en humidité dans les gâteaux de filtration à tour produits pendant les cycles complets, et comment peut-elle être résolue ?
R : Une humidité élevée dans les gâteaux de filtration à tour peut résulter d’une pression de filtration insuffisante, de tissus filtrants bloqués ou inappropriés, de cycles courts et de matériaux d’alimentation épais. Pour minimiser l’humidité résiduelle, un entretien régulier combiné à des paramètres de processus optimaux est essentiel pour garantir une filtration efficace et des gâteaux plus secs.
Q2 : Le remplacement du tissu filtrant produira-t-il des résultats notables ?
R : Oui, remplacer le tissu filtrant peut entraîner des améliorations significatives. Les tissus de mauvaise qualité ou inadaptés provoquent souvent des adhérences et des blocages, entraînant une mauvaise filtration. Utiliser des matériaux avancés adaptés à votre application améliore le contrôle de la perméabilité et offre une résistance à long terme à la déformation, résultant en des gâteaux de filtration plus secs.
Q3 : Quels avantages la presse à tour de NHD offre-t-elle par rapport aux modèles standard ?
R : Les systèmes de presse à tour verticaux de NHD fonctionnent automatiquement, atteignant des niveaux de pression jusqu’à 16 kg, avec un déchargement rapide et des opérations d’auto-nettoyage à double face. Ces caractéristiques assurent une sortie à faible teneur en humidité constante et réduisent les temps d’arrêt entre les cycles de production, améliorant ainsi l’efficacité globale par rapport aux modèles standard.
