Les usines et les installations utilisent plusieurs principaux types de filtres-presse pour séparer les solides des liquides. Les plus courants pour les travaux en lots sont les presses à plaques et cadres, les presses à chambres (aussi appelées plaques récessées), et les presses à membranes. On les retrouve souvent dans les travaux miniers et de traitement des eaux usées. Quand le travail doit être continu, on utilise des presses à filtre-bande ou à tambour (rotatif) car elles gèrent bien de grandes quantités et des matériaux collants. Certains types spéciaux, comme les presses à plaques diaphragmes et les modèles hydrauliques entièrement automatiques, éliminent plus d’eau et économisent du temps. On choisit le bon modèle en fonction de la consistance de la boue, de la sécheresse souhaitée du gâteau, de la quantité à traiter, et du niveau d’automatisation souhaité.
Comprendre la Fonction et l’Importance des Filtres-Presse dans les Applications Industrielles
Le Rôle des Filtres-Presse dans la Séparation Solide-Liquide
Les filtres-presse sont des machines robustes qui séparent les solides et les liquides. Ils poussent fortement le mélange pour que le liquide s’échappe à travers un tissu ou une feuille spéciale, et que les solides restent sous forme de gâteau épais. On trouve ces machines partout : mines, usines chimiques, usines alimentaires, et surtout dans les installations de traitement des eaux usées.
Elles fonctionnent avec des pompes puissantes ou de la pression d’air. Le liquide clair (appelé filtrat) s’écoule pour être réutilisé ou éliminé en toute sécurité, tandis que le gâteau sec est récupéré plus tard.
Indicateurs Clés de Performance pour l’Équipement de Filtration Industrielle
Quand on choisit une machine, on examine quelques aspects essentiels : la vitesse d’un cycle, la sécheresse du gâteau obtenu, la propreté du liquide, et la quantité de matériau qu’elle peut traiter par jour. La nature de la boue compte aussi beaucoup – est-elle épaisse ou fluide, les particules sont-elles grosses ou fines, quelle est la teneur en solide ? Choisir le mauvais filtre peut ralentir ou endommager le processus.
Aperçu des Principaux Types de Filtres-Presse Industriels

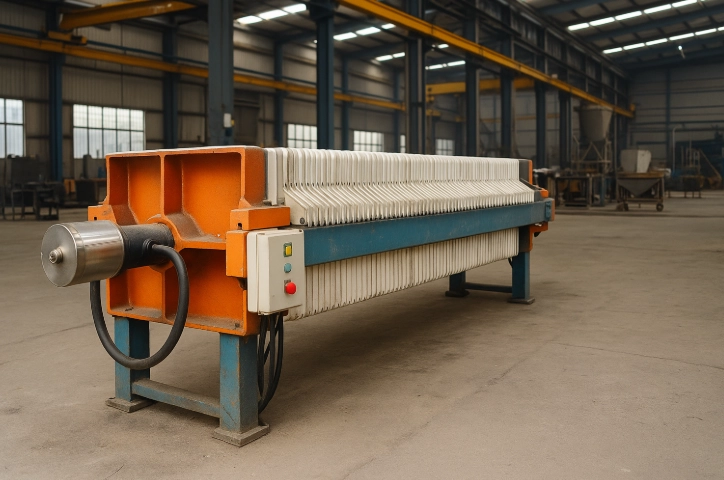

Filtres-Presse à Plaques et Cadres
Ce sont les modèles classiques. Des plaques plates et des cadres sont assemblés avec un tissu entre les deux. La boue est pompée à l’intérieur, le liquide traverse le tissu, et les solides se rassemblent en un gâteau.
Ils sont simples à utiliser et à réparer. Ils sont appréciés pour les boues très épaisses issues des villes ou des mines. Il suffit de changer la pression ou le temps pour obtenir un gâteau plus sec.
Filtres-Presse à Chambres (Plaques Récessées)
Ces filtres ont des espaces creux à l’intérieur de chaque plaque. La boue remplit ces espaces, le liquide s’échappe, et le gâteau reste dans les chambres. Leur conception est plus robuste, permettant de pousser plus fort et d’obtenir des gâteaux plus secs qu’avec les modèles à plaques et cadres. Il faut juste nettoyer souvent les tissus.
Filtres-Presse à Membranes
Des membranes en caoutchouc supplémentaires se trouvent sur les plaques. D’abord, la filtration normale se produit. Ensuite, on souffle de l’air ou de l’eau derrière la membrane pour presser encore plus le gâteau. Cette astuce élimine les dernières traces d’eau, idéale pour les mélanges chimiques collants ou les usines pharmaceutiques.
Conceptions de Filtres-Presse Spécialisés ou Avancés pour Usage Industriel
Des filtres-presse spécialisés comme les modèles à bande et à tambour permettent un déshydratation continue et à grande échelle, tandis que les systèmes à plaques diaphragmes et hydrauliques automatisés améliorent la sécheresse du gâteau, le contrôle et l’efficacité du travail pour des applications industrielles exigeantes.
Filtres-Presse à Bande (BFP) pour Déshydratation Continue
Caractéristiques Clés de la Technologie de Filtre-Presse à Bande
Deux longues bandes fonctionnent en continu. La boue est déposée sur la bande, l’eau est extraite au fur et à mesure que les bandes avancent, et le gâteau tombe à la fin. Pas d’arrêt.
Avantages Dans les Opérations de Grandes Envergures
Idéal quand on a des tonnes de boue à traiter toutes les heures, comme dans les stations d’épuration municipales. Elles fonctionnent continuellement et consomment moins d’énergie que les grands presses en lots.
Filtres-Presse à Tambour (Rotatifs) pour Boues Fibreuses ou Collantes
Principe de Fonctionnement des Filtres à Tambour
Un grand tambour tourne lentement dans un réservoir de boue. Le vide à l’intérieur du tambour aspire l’eau à travers le tissu à l’extérieur. Les solides adhèrent et forment un gâteau. Une lame de raclage enlève le gâteau lorsque le tambour tourne.
Scénarios d’Application pour les Filtres à Tambour
Parfait pour les matériaux collants ou fibreux qui obstruent d’autres machines. On les retrouve dans les usines chimiques, alimentaires et les mines qui ne s’arrêtent jamais.
Filtres-Presse à Plaques Diaphragmes pour Compaction Améliorée du Gâteau
Caractéristiques de Conception des Plaques Diaphragmes
Celles-ci comportent des diaphragmes extensibles intégrés dans les plaques. Après la filtration normale, le diaphragme se gonfle et écrase le gâteau encore plus fort.
Avantages Par Rapport aux Conceptions à Membrane Standard
On obtient un gâteau plus homogène et plus sec, ce qui permet d’économiser sur le séchage ultérieur en four.
Systèmes de Filtres-Presse Hydrauliques pour un Contrôle Précis
Intégration des Systèmes Hydrauliques
De gros cylindres d’huile ferment les plaques avec une force précise à chaque fois. Des ordinateurs surveillent tout.
Adaptabilité pour les Environnements de Filtration à Haute Pression
Idéal pour les usines métallurgiques et les travaux chimiques nécessitant une pression parfaite à chaque cycle.
Solutions de Filtres-Presse Automatisées pour l’Efficacité Opérationnelle
Capacités d’Automatisation dans les Systèmes Modernes
Les plaques s’ouvrent et se ferment toutes seules. Les machines nettoient les tissus automatiquement. Tout est contrôlé depuis un écran tactile.
Avantages dans les Opérations à Forte Main-d’Œuvre
Moins de travailleurs nécessaires, moins d’erreurs, même bon résultat à chaque fois.
Technologies de Filtration sous Vide de NHD : Applications Spécifiques aux Produits
NHD a amélioré et créé une série de nouveaux filtres afin de répondre à divers besoins de production selon les différents scénarios de production.

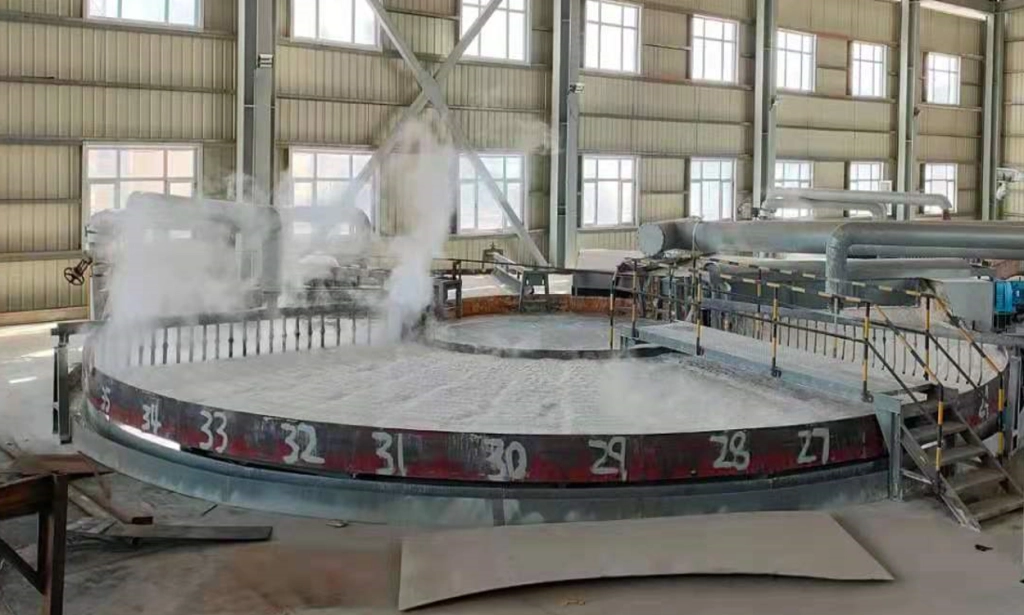

Filtre à Vide à Table Ronde – Solution Idéale pour la Production d’Acide Phosphorique
Filtre à Vide à Table Ronde est conçu spécialement pour les usines d’acides. La table tourne sous vide, extrait l’eau en continu, et résiste à l’acide sans rouiller.
Filtre à Vide Panoramique – Conception Optimisée pour le Traitement de l’Alumine
Un grand plateau rotatif de Filtre à Vide Panoramique offre une immense surface de filtration. Il est conçu pour résister aux particules d’alumine acérées tout en fournissant rapidement un gâteau sec.

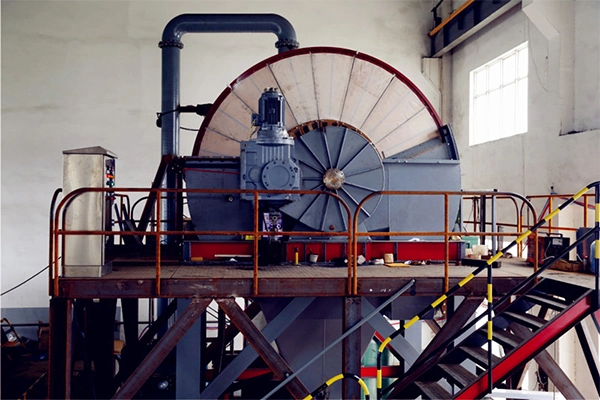

Filtres à Disques – Solution Compacte avec un Rapport Élevé de Surface de Filtration par Empreinte au Sol
Filtre à Disques est composé de plusieurs disques tournant dans des cuves à boue sous l’effet d’une aspiration sous vide. Il est adapté aux applications nécessitant un gain d’espace avec des taux de filtration modérés à élevés et son design modulaire permet une évolutivité selon les exigences de processus diversifiées.
Lignes Directrices pour Choisir le Type Approprié de Filtre-Presse Industriel
Il est essentiel de faire correspondre le type d’équipement aux caractéristiques de séparation.
Pour une Teneur Élevée en Solides avec un Gâteau Sec Nécessaire
Il est recommandé de choisir un filtre-presse à plaques et cadres dont la structure simple et le fonctionnement conviennent au traitement des boues à haute teneur en solides et dont les paramètres de filtration peuvent être ajustés pour obtenir de meilleurs résultats de déshydratation.
Pour un Traitement Continu à Haut Volume
Les filtres-presse à bande et les filtres à tambour sont de bonnes options. Les filtres-presse à bande conviennent aux applications à grande échelle et à haut débit, tandis que les filtres à tambour conviennent aux scénarios nécessitant un traitement continu, surtout pour les matériaux visqueux ou fibreux.
Pour les Boues Collantes ou Visqueuses Nécessitant des Gâteaux à Faible Teneur en Humidité
L’utilisation de la technologie à membrane permet d’appliquer une pression supplémentaire pendant le processus de déshydratation, aidant à traiter les matériaux collants et à améliorer l’efficacité de la déshydratation.
Quand l’Automatisation est Essentielle pour les Opérations
Ces machines intègrent des systèmes de contrôle automatisés et une technologie hydraulique pour offrir un fonctionnement efficace et contrôlé, réduisant l’intervention manuelle et assurant une production constante.
FAQs
Q: Quelle est la différence entre un filtre-presse à membranes et un filtre-presse à plaques diaphragmes ?
Les deux pressent le gâteau deux fois. Les filtres à membranes ajoutent des feuilles gonflables sur les plaques normales. Les filtres à diaphragmes ont des feuilles extensibles intégrées qui poussent plus fort et assurent une sécheresse plus homogène.
Q: Quand devrais-je choisir un filtre-presse à bande plutôt qu’un filtre-presse à chambres ?
Utilisez un filtre à bande quand vous voulez fonctionner en continu et traiter de grosses quantités de boue fluide. Choisissez un filtre à chambres quand vous souhaitez obtenir un gâteau très sec à partir de matériaux épais et que le travail en lots ne vous dérange pas.
Q: Comment le Filtre à Vide à Table Ronde de NHD améliore-t-il la production d’acide phosphorique ?
Il fonctionne toute la journée, élimine rapidement l’eau acide et ses pièces métalliques spéciales ne sont pas corrodées par l’acide. Vous obtenez plus de produit et la machine dure des années.
