Dans les secteurs où la séparation des solides et des liquides est cruciale, les filtres-presse jouent un rôle clé en apportant des résultats efficaces et abordables. Deux types populaires sont les filtres-presse à chambre et les filtres-presse à membrane. Comprendre les différences entre les deux est important pour choisir l’outil le mieux adapté à des tâches industrielles spécifiques.
Aperçu de la technologie des filtres-presse
La technologie des filtres-presse est une méthode pratique pour séparer les solides et les liquides en utilisant la pression. Elle est largement utilisée car elle est efficace, peut évoluer avec les besoins, et s’adapte à de nombreux domaines.
Principes de base de la séparation solide-liquide
Le principe d’un filtre-presse est simple. La boue est pompée dans les chambres du filtre. La pression pousse le liquide à travers un matériau, souvent un tissu, laissant des morceaux solides. Avec le temps, ces morceaux s’accumulent pour former un gâteau. Quand la chambre est pleine, il est temps de la vider.
Applications courantes dans divers secteurs
Les filtres-presse sont courants dans de nombreux domaines tels que la production chimique, l’exploitation minière, le travail des métaux, l’alimentation, la médecine, et le traitement des eaux usées. Le filtre à pression automatique vertical HDLY, créé par New Hongda, s’appuie sur les dernières idées de filtres à presse du monde entier. Il est utilisé dans des domaines comme les métaux non-ferreux, la fusion, le dioxyde de titane, les produits chimiques, le tri du charbon, l’alimentation, la poterie, le papier, le sucre, les colorants, et le traitement des eaux usées.
Caractéristiques et fonctionnement d’un filtre-presse à chambre
Les filtres-presse à chambre se distinguent par leur facilité d’utilisation et leur fiabilité dans différents environnements de travail. Leur conception garantit des résultats constants sans trop de tracas dans leur fonctionnement.

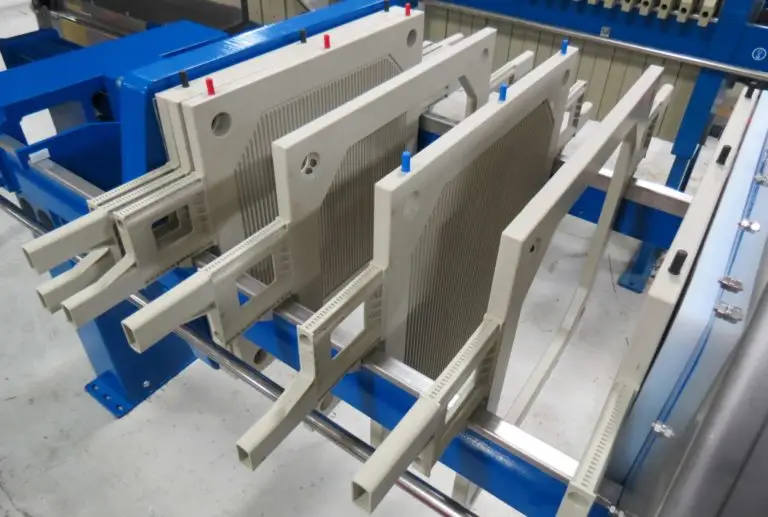

Composants structurels et conception
Un filtre-presse à chambre possède plusieurs plaques encastrées alignées côte à côte. Lorsqu’elles sont pressées ensemble, elles créent des chambres. Chaque plaque est enveloppée d’un tissu filtrant. Ce tissu retient les solides mais laisse passer le liquide.
Cycle de filtration et étapes du processus
Le processus démarre par le pompage de la boue dans les chambres. À mesure que la pression augmente, le liquide passe à travers le tissu. Les solides restent et forment des gâteaux. Une fois la filtration terminée, les plaques sont séparées. Le gâteau est ensuite retiré à la main ou avec une machine.
Méthode d’alimentation : Alimentation centrale. Tissu filtrant : Fixé au centre. Évacuation du gâteau : Manuelle. Automatisation : Peu automatisée et ne s’ajuste pas facilement.
Avantages dans les applications industrielles
Les filtres-presse à chambre coûtent moins cher au départ. Ils sont excellents pour les tâches où un peu d’humidité dans le gâteau est acceptable. Ces presses fonctionnent bien pour les tâches qui ne nécessitent pas de résultats super secs ou lorsque le budget est limité.
Caractéristiques et fonctionnement d’un filtre-presse à membrane
Les filtres-presse à membrane augmentent la puissance de filtration en ajoutant une étape de pression supplémentaire après le premier séchage.
Caractéristiques de conception et composants clés
Les filtres-presse à membrane ont des membranes flexibles, souvent en caoutchouc ou en plastique. Celles-ci peuvent se gonfler à l’intérieur de chaque plaque. Après la première filtration, elles pressent le gâteau davantage pour extraire le liquide supplémentaire.
Deuxième étape – Compression par diaphragme : L’eau sous haute pression s’écoule dans un tuyau solide. Le tuyau s’élargit et appuie sur le gâteau filtrant. Cela force à sortir davantage de liquide.
Processus de filtration avec phase de compression
D’abord, la boue est alimentée et un gâteau se forme, comme avec les presses à chambre. Ensuite, l’eau haute pression remplit les membranes. Cela ajoute plus de pression sur le gâteau et réduit beaucoup son humidité. Des étapes supplémentaires comme le lavage ou le séchage à l’air peuvent l’améliorer encore plus.
Séchage à l’air : L’air s’engouffre dans la chambre par le tuyau d’alimentation. Il sèche le gâteau rapidement. Sixième étape – Évacuation : Le cadre du filtre s’ouvre. Le gâteau tombe dans un bac à scories des deux côtés de la machine.
Avantages pour une filtration haute efficacité
Les presses à membrane laissent moins d’eau dans le gâteau, évitant souvent un séchage supplémentaire. Elles nettoient aussi mieux lorsque c’est nécessaire. Avec une pression maximum de 16 kg, le gâteau devient super sec. Par exemple, le gâteau de phosphogypse peut n’avoir que 10 % d’humidité, bien moins que les 25 % habituels.
Différences clés entre les filtres-presse à chambre et à membrane
Bien que les deux types aident à séparer les solides des liquides, leur structure et leur performance sont très différentes.
Différences structurelles et mécaniques
Comparaison de la construction des plaques
Les plaques de chambre sont basiques et encastrées, sans éléments mobiles. En revanche, les systèmes à membrane sont plus robustes. Les plaques filtrantes en matériau composite subissent un test de fatigue par charge alternée 1W pour chaque lot. Cela les rend plus durables.
Intégration des membranes dans le système
Les presses à membrane ont des éléments gonflables qui pressent les gâteaux après filtration. Ce n’est pas quelque chose que l’on trouve dans les configurations de chambres ordinaires.
Mesures de performance et d’efficacité
Vitesse de filtration et teneur en humidité du gâteau
Les filtres à membrane fonctionnent plus rapidement puisqu’ils sèchent mieux. Ils réduisent l’humidité de 30 à 50 % par rapport aux filtres ordinaires, et de 15 à 20 % de moins que d’autres. Cela accélère le processus, surtout si les étapes de séchage doivent être courtes.
Consommation d’énergie et coûts opérationnels
Les systèmes à membrane coûtent plus cher au début en raison des composants supplémentaires comme le système de diaphragme. Mais ils peuvent économiser de l’énergie par la suite. Parfois, on peut se passer du processus de séchage habituel, ce qui réduit la consommation d’énergie.
Adéquation aux différents besoins de traitement
Recommandations spécifiques aux applications
Pour les travaux nécessitant une très faible humidité ou traitant des particules fines, comme le phosphogypse ou la fusion de zinc, les filtres à membrane sont le meilleur choix. Une utilisation courante est dans le domaine chimique des phosphates pour traiter le phosphogypse. En attendant, les filtres à chambre sont appropriés pour les tâches de séchage basiques où garder les coûts bas ou la simplicité est plus important.
Facteurs à considérer pour choisir entre les deux types
Quelques paramètres devraient vous aider à décider entre les options à chambre et à membrane.
Nature de la boue ou du matériau d’alimentation
Si la boue est épaisse ou contient de petites particules, les presses à membrane fonctionnent mieux. Leur pouvoir de pression aide à sécher sous une pression plus forte.
Teneur en humidité requise dans le gâteau final
Si votre travail nécessite que le gâteau soit presque sec, comme dans l’industrie chimique ou agroalimentaire, une presse à membrane est la solution. Elle gère mieux les bas niveaux d’humidité.
Contraintes budgétaires, de maintenance et opérationnelles
Les presses à chambre sont moins chères et plus faciles à entretenir. Mais elles peuvent nécessiter des étapes supplémentaires comme des fours de séchage par la suite. Les configurations à membrane coûtent plus cher au départ. Cependant, elles économisent du temps par cycle, ce qui peut compenser le prix à long terme.
Présentation de NHD comme fournisseur d’équipements fiable
New Hongda, ou NHD, est un nom bien connu qui propose des équipements de filtration de premier plan conçus pour toutes sortes d’utilisations industrielles.
Aperçu des offres de séries de produits de NHD
NHD propose une large gamme de produits qui couvrent de nombreux besoins.
Séries de filtres & séries de filtres-presse automatiques
Le filtre à pression automatique vertical HDLY fonctionne en continu et offre un rendement élevé.
Séries d’agitateurs & épaississeurs
Ces équipements sont conçus pour mélanger les matières avant la filtration dans les tâches minières ou chimiques.
Équipements pour l’industrie de l’acide sulfurique & séries de réservoirs sous pression
Ces systèmes sont conçus pour résister aux environnements difficiles où les matériaux doivent bien tenir le coup.
Séries d’équipements de désulfuration & séries de tissus filtrants
Ils proposent des pièces pour les systèmes de purification de l’air et des tissus spéciaux qui rendent la filtration plus précise.
Séries de matériaux pour différents besoins industriels
Des plaques en plastique robustes aux membranes résistantes aux acides, les matériaux de NHD sont sélectionnés pour durer et fonctionner efficacement dans divers environnements.
Conclusion
Les filtres-presse à chambre offrent un moyen économique de séparer les solides et les liquides. Leur configuration simple est adaptée aux besoins de base. À l’inverse, les filtres-presse à membrane élèvent le niveau grâce à une étape de compression supplémentaire. Cela réduit beaucoup l’humidité, ce qui est parfait lorsque l’efficacité ou la qualité maximale est nécessaire. Choisir entre eux signifie examiner le type de boue, le degré de sécheresse requis, votre budget et l’importance de l’automatisation. NHD excelle dans tous ces domaines avec des solutions sur mesure et des années d’expertise.
FAQs :
Q1 : Quels types d’industries bénéficient le plus de l’utilisation d’un filtre-presse à membrane ?
A : Les secteurs nécessitant des résultats très secs profitent le plus des presses à membrane. Pensez aux travaux chimiques comme la récupération d’acide phosphorique, aux tâches minières comme le traitement du phosphogypse, à la fabrication alimentaire ou médicale. Ces presses extraient l’eau avec une haute pression, jusqu’à 16 kg, laissant très peu d’humidité.
Q2 : Est-il possible d’automatiser les deux types de filtres-presse ?
A : Les deux peuvent être configurés pour fonctionner de manière autonome à un certain degré. Mais les presses à membrane ont souvent plus d’automatismes. Elles peuvent se nettoyer elles-mêmes et disposent de systèmes de pesage intelligents. Automatisation : Système de pesage de l’ensemble de la machine, fonctionnement en cycle autonome. Les systèmes à chambre pourraient nécessiter une personne pour aider au déchargement ou au nettoyage, sauf si des modules d’automatisation supplémentaires sont ajoutés.
Q3 : Comment NHD assure-t-il la compatibilité entre ses offres d’équipements et les matériaux spécifiques des clients ?
A : NHD utilise une machine de test de 1,6 m² pour examiner comment les matériaux des clients se comportent. Cela fournit des données claires pour étude. Leurs ingénieurs proposent ensuite les meilleures configurations basées sur des tests réels, pas seulement des suppositions. Cela garantit que l’équipement convient bien à tous types de travaux industriels.
