تحديد الأوعية المضغوطة الكيميائية للمشروعات الخدمية عالية الضغط أو التآكل يعد من القرارات الحاسمة في مشروعات المصانع — وهو أحد الأسباب الشائعة لأعمال الإصلاح عند عدم اكتمال المواصفات. بالنسبة للمعدات المخصصة مثل المفاعلات المضغوطة وصهاريج التخزين ومبدلات الحرارة والأبراج المضغوطة، فإن NHD Pressure Vessel Series تقدم للمشترين مرجعًا عمليًا لمناقشة المواصفات المتعلقة بالظروف التشغيلية الفعلية.

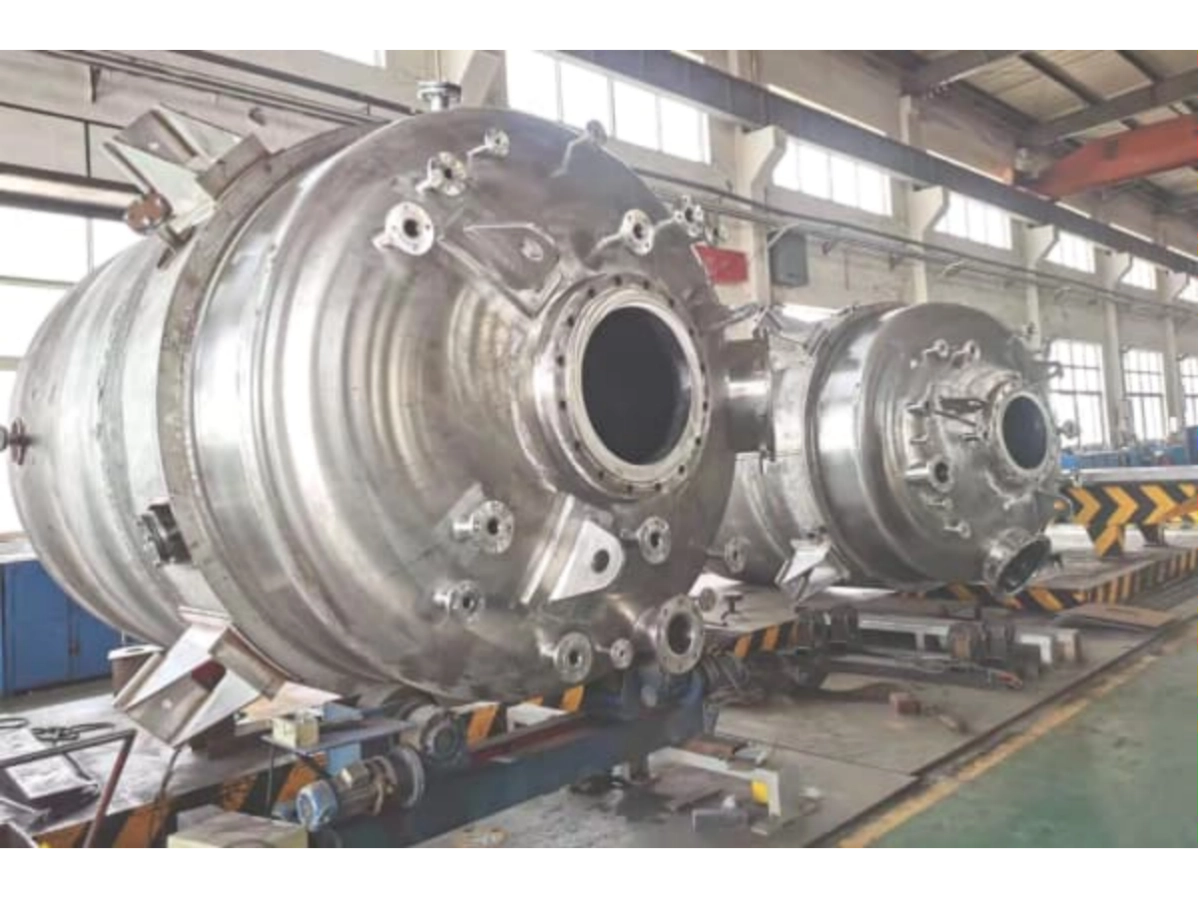

أكد على ظروف المعالجة قبل نوع الوعاء

تركيب الوسط وحالة الطور

ابدأ بالمادة الموجودة داخل الوعاء، وليس باسم الوعاء. يمكن للسائل أو المعلق أو خليط الغاز والسائل أو تيار حمضي أو عناصر كاشطة أن تشير إلى سبائك مختلفة وفوهات ومانعات تسريب. بالإضافة إلى اسم المنتج، يحتاج المشترون إلى تمرير نطاق التركيز، محتوى المواد الصلبة، الكثافة، اللزوجة، شكل الجسيمات، مستوى الكلوريد، وأي تغييرات تحدث أثناء التفاعل أو التنظيف.

ضغط التصميم ودرجة الحرارة

ضغط التصميم ودرجة حرارة التصميم ليسا هما نفس القيم التشغيلية اليومية. يمكن أن تتسبب بداية التشغيل أو التنظيف أو الفوضى أو قمم التفاعل الدورية في زيادة الأحمال عن النطاق العادي. يؤدى أساس تصميم غامض إلى إعادة العمل على سمك الجدران، وتصنيف الحواف، واختيار الحشيات، وخطط اختبار الشد الهيدروستاتيكي.

التفاعل الدفعي أو التشغيل المستمر

يتم تحديد مواصفات المفاعل ذو الضغط المستخدم في الإنتاج الدفعي بشكل مختلف عن وعاء التخزين أو مبدل الحرارة. غالباً ما يجلب الخدم الدفعي عناصر الإثارة وجاكتات التسخين أو التبريد، والملفات الداخلية، ومنافذ الشحن، وفتحات التهوية، ومنافذ التنظيف. يضع التشغيل المستمر عادة المزيد من التركيز على وصلات المدخل والمخرج الثابتة، والصرف، والأدوات، ومساحة الصيانة.

التنظيف وتواتر الصيانة

من السهل تقدير تواتر التنظيف بشكل ناقص، ولكنه يمكن أن يعيد تشكيل المواصفات. قد يحتاج الوعاء الذي يتم غسله بالماء أو المذيبات أو البخار أو الأحماض أو المحاليل القلوية إلى مصارف مختلفة، ومنافذ رش، وحجم مناسب للفتحات، وتشطيب داخلي، ومواد حشوات، واحتياطات للتآكل. وقبل تحديد نوع الوعاء، يجب على المشترين توضيح ما إذا كانت الخطوط تعمل باستمرار، بشكل دفعي، أو مع دورات تنظيف متكررة.

قائمة مراجعة بيانات طلب الشراء

قبل إصدار استفسار، يجب على المشتري جمع حزمة الهندسة الأساسية: ورقة بيانات المواد، مخطط الأنابيب وأجهزة القوانين، ضغط التصميم، درجة حرارة التصميم، الضغط التشغيلي ودرجة الحرارة، تركيب الوسيط، الهدف من السماح بالتآكل، جدول الفتحات، احتياجات التحريك أو تبادل الحرارة، ارتفاع الموقع، حدود الأساس، الوصول للرفع، رمز التفتيش، وقواعد تسليم الوثائق. بدون هذه التفاصيل، قد تبدو عروض الأوعية المضغوطة الصناعية مرتبة من حيث السعر بينما تترك المخاطر الهندسية الحقيقية دون حل.

مطابقة اختيار المادة مع مخاطر التآكل

المعادن الأساسية والسماح بالتآكل

يجب أن يعتمد اختيار المواد على ظروف الخدمة الفعلية — الوسط، ودرجة الحرارة، والشوائب، والضغط، والميزانية – وليس على العادة أو الشراء السابق. الفولاذ المقاوم للصدأ، والفولاذ المزدوج، والتيتانيوم، والزركونيوم، وسبائك النيكل، والفولاذ الكربوني المبطّن، والمواد المتخصصة كلها لها مكانها. في بيئات التآكل الشديد، غالبًا ما تؤدي أقل تكلفة استهلالية إلى أعلى تكلفة طويلة المدى.

الوسائط الحمضية أو القلوية

الخدمة الحمضية لا تؤدي إلى اختيار مادة واحدة فقط. يمكن لحمض الكبريتيك، وحمض الهيدروكلوريك، وحمض الفوسفوريك، وحمض النيتريك، وأنظمة الأحماض المختلطة أن تتصرف بشكل مختلف جداً مع تغير التركيز ودرجة الحرارة. الوسائط القلوية يمكن أن تضر أيضاً ببعض السبائك في درجات حرارة مرتفعة أو عندما تكون هناك شوائب. وصف واضح للوسط يكون أكثر فائدة من اسم المنتج الواسع.

عندما يكون التآكل الحمضي عالي الحرارة أحد المخاطر الرئيسية، قد يراجع المشترون أيضًا خيارات المواد من NHD مثل HD-1 Stainless Steel عالي السيليكون. تظل بيانات المعالجة هي التي تحدد المسار النهائي. حتى مع ذلك، فإن توفير تركيز الحمض، درجة الحرارة، معلومات الشوائب، وظروف التنظيف في مرحلة استدراج العروض يساعد المورد على العمل بناءً على الدليل بدلاً من الافتراضات.

الكلوريد والمكونات الكاشطة

تحتاج المواد الكلوريدية والجسيمات الكاشطة إلى مراجعتها الخاصة. قد يتسبب الكلوريد في تآكل تثاؤبي أو تآكل تحت الإجهاد حتى عندما يبدو الوسط الرئيسي خفيفًا على الورق. يمكن أن تضيف الجسيمات الصلبة والبلورات وتدفق المعلق تآكلًا حول الفوهات، مناطق المحرضات، المنافذ والالتواءات. هذه النقاط تؤثر على اختيار المواد، السماح بالتآكل، خيارات التبطين، والوصول للفحص.

التبطين أو الطلاء الداخلي

قد يتطلب الوعاء المضغوط المخصص بطانة داخلية، أو طلاء، أو صفيحة مغلفة، أو أجزاء سبائك خاصة في تماس مع الوسط. يجب أن يتوافق هذا الاختيار مع درجة الحرارة التشغيلية، طريقة التنظيف، التآكل، الوصول للإصلاح، واحتياجات الفحص. طبقة مقاومة للتآكل تكون أقل فائدة إذا لم تتمكن المنشأة من فحصها أو إصلاحها دون توقف كبير.

تحديد أساس سمك الجدار وتصنيف الضغط

سمك الغلاف والرأس

سمك الجدار ليس قرارًا بسيطًا يستند إلى القطر. يتم تحديده بناءً على ضغط التصميم، درجة حرارة التصميم، قوة المواد، السماح بالتآكل، كفاءة وصلات اللحام، نوع الرأس، تعزيز الفتحات، وأحيانًا الأحمال الخارجية. إذا قام المشتري بتغيير ضغط التصميم بعد عرض السعر، قد تحتاج الغلاف، الرؤوس، الحواف والدعائم إلى إعادة الحساب.

التعزيز حول الفتحات

تدخل فتحات التغطية، الفوهات، نوافذ النظر، فتحات المحرض ومنافذ الأدوات جميعها إلى حدود الضغط. تحقق من التعزيز حول هذه الفتحات قبل الموافقة على رسومات التصنيع. هذا الأمر مهم بشكل خاص في الأوعية ذات القطر الكبير، تخطيطات الأحمال العالية للفوهات، أو التصميمات التي تشارك فيها واجهات التحريك وتبادل الحرارة نفس منطقة الغلاف.

تقييم الضغط وقطر الوعاء

يجب النظر في تقييم الضغط وقطر الوعاء معًا. مع ازدياد القطر، يمكن أن يرتفع إجهاد الغلاف وقد يتغير سمك الجدار، وتصميم الرأس، واختيار الحواف، وحمل الدعم، ووزن الرفع. ينبغي للمشترين تجنب التغييرات المتأخرة في تقييم الضغط أو القطر ما لم يكن لدى الفريق الهندسي الوقت الكافي لإعادة التحقق من كل الحدود الضغطية.

واجهات التحريك أو تبادل الحرارة

قد يتضمن المفاعل ذو الضغط سترة، ملفًا، محرضًا، حواجز، تصريفًا، وأدوات — جميعها تؤثر على التصميم الميكانيكي والصيانة. بالنسبة لمبدلات الحرارة، يجب أن يتضمن المراجعة أيضًا تصميم صفيحة الأنابيب، وصول القناة، مساحة التنظيف، والتمدد الحراري. يجب أن يتم تحديد جسم الوعاء وواجهات العملية معًا.

توضيح اللحام، والاختبار، وتسليم المستندات

متطلبات إجراء اللحام

بالنسبة للخدمات التآكلية والعالي الضغط، يجب تضمين اللحام داخل مواصفات حدود الضغط. يجب على المشترين تحديد المادة الأساسية، مواد التعبئة، تأهيل إجراءات اللحام، تأهيل اللحامين، معالجة الحرارة، خريطة اللحام، وأي قواعد خاصة للمعادن المختلفة أو الطبقات المقاومة للتآكل. عندما تترك متطلبات اللحام مفتوحة، غالبًا ما تظهر تأخيرات التفتيش بعد بدء الإنتاج.

النطاقات الاختبارية غير التدميرية واختبار الضغط الهيدروستاتيكي

يجب توضيح نطاق الاختبارات غير التدميرية قبل عرض السعر. لا تطبق اختبارات التصوير الشعاعي، والاختبارات فوق الصوتية، واختبارات الجسيمات المغناطيسية، واختبارات اختراق السوائل، واختبارات الشد الهيدروستاتيكي بنفس الطريقة على كل الأوعية. يجب أن يوضح طلب السعر أي لحامات تتطلب تفتيش، وما مستويات القبول المتوقعة، وما إذا كانت وكالة تفتيش طرف ثالث ستتواجد.

شهادات المواد وسجلات التفتيش

المصنع البارز للأوعية المضغوطة يقدم حزمة بيانات شاملة لجودة التأكيد جنباً إلى جنب مع المعدات النهائية. يجب على المشترين التحقق من متطلبات الوثائق قبل التصنيع، والتأكد من أنها تشمل:

• شهادات اختبار المواد (MTCs) وسجلات اللحام
• تقارير الاختبارات غير التدميرية وشهادات اختبار الضغط الهيدروستاتيكي
• التفتيش على الأبعاد وسجلات معالجة الحرارة (عند الاقتضاء)
• سجلات الطلاء/التبطين، بيانات اللوحة التعريفية والرسومات النهائية كما شيدت.

مدى رخصة التصنيع

بصفتها مصنعًا معتمدًا للأوعية المضغوطة من الفئة الأولى والفئة الثانية، يمكن لـ NHD تصميم وتصنيع المعدات المصنفة حتى 10.0 ميجا باسكال (1450 رطل لكل بوصة مربعة)، ومعالجة الوسائط التقليدية وكذلك الوسائط التآكلية أو القابلة للاشتعال في التطبيقات الصناعية الثقيلة. عملية التصنيع معتمدة وفقًا لمعايير GB/T 150 الصارمة في الصين ومعايير TSG، والتي تتماشى مع الأكواد الدولية مثل ASME القسم الثامن القسم الأول واللائحة الأوروبية PED في المبادئ الأساسية للسلامة ومتطلبات الاختبار الصارمة.

تحقق من الواجهات، التركيب، ونطاق تصنيع NHD

ترتيب الفوهات، الفتحات، والأدوات

يمكن للوعاء أن يجتاز المراجعة الميكانيكية ومع ذلك يكون غير عملي للاستخدام إذا لم يتناسب الترتيب مع الموقع. يجب أن تعمل توجهات الفوهات، حجم الفتحات، موضع الأدوات، نقطة العينة، الصرف، التهوية، ومنصة الوصول مع ترتيب الموقع الفعلي في المصنع. في المشاريع التحديثية، قد تترك الأنابيب والمضخات ومسارات الصيانة الحالية مكانًا أقل مما تشير إليه الرسومات.

الرفع، الأساس، ومساحة الصيانة

تتطلب الأوعية الكبيرة نقاط رفع، مسارات نقل، تفاصيل الأساس، براغي التثبيت، الركائز أو الأرجل الداعمة، ومساحة فحص كافية. إذا كانت هناك قيود على الوصول للرافعات أو كان الورشة ضيقة الارتفاع، فقد يحتاج الوعاء إلى الشحن بشكل جزئي أو تصميم معدل حول حدود المناولة. يجب أن تصل هذه التفاصيل إلى المورد قبل تثبيت الرسمة النهائية.

التوصيلات العلوية والسفلية

يجب مراجعة التوصيلات العلوية والسفلية قبل تثبيت ترتيب الوعاء. يمكن أن تقيد المضخات والأنابيب والصمامات والمنصات والأجهزة ومسارات التفريغ وأنظمة التنظيف توجه الفوهات وإمكانية الوصول للصيانة. في العمل التحديثي، غالبًا ما تكون هذه الواجهات المحيطة أصعب في التغيير عن الوعاء نفسه.

خيارات المفاعلات المضغوطة وصهاريج التخزين

بالنسبة لمشاريع الكيمياء والهايدرو متالورجيا، قد يكون الخيار الصحيح هو مفاعل مضغوط، صهريج تخزين مضغوط، مبدل حرارة، أو برج مضغوط. يعتمد ذلك على العملية. يمكن لـ NHD مراجعة متطلبات الأوعية المضغوطة المخصصة مقارنة بالظروف التشغيلية الحقيقية، بما في ذلك اختيار المواد، مسار التصنيع، احتياجات حدود الضغط، وتخطيط الواجهات. تجعل حزمة البيانات الكاملة من السهل إعادة توصية مواصفات قابلة للتطبيق.

بيانات العملية لمراجعة NHD

لبدء مراجعة NHD، قم بإعداد حزمة بيانات عملية موجزة بدلاً من اسم منتج غامض. تشمل العناصر المفيدة:

الاستنتاج

يجب أن تُبنى مواصفات الأوعية المضغوطة الكيميائية على بيانات عملية حقيقية، مخاطر التآكل، ظروف الضغط ودرجة الحرارة، الوثائق التصنيعية وواجهات التركيب قبل بدء العرض أو التصنيع. شارك ظروف العملية ومتطلبات الموقع مع NHD — فريقنا الهندسي سيقوم بمراجعة البيانات وتقديم توصية بمواصفات جاهزة للتصنيع. يمكن للمشترين الاتصال بنا مع بيانات الوسط، الرسومات، ظروف التصميم، ومتطلبات الموقع.

الأسئلة الشائعة

س1: ما هو الفرق بين الوعاء المضغوط والمفاعل المضغوط؟

الوعاء المضغوط هو الفئة الأوسع. يشمل المعدات المصممة لتحمل الضغط، بما في ذلك صهاريج التخزين، الخزانات الغازية، مبدلات الحرارة، الأبراج، والأوعية المشابهة. المفاعل المضغوط هو وعاء مضغوط يستخدم لخدمة التفاعل، لذلك غالبًا ما يضيف التحريك والتسخين والتبريد والشحن والتهوية ومتطلبات التنظيف.

س2: ما هي بيانات العملية التي يجب على المشترين تقديمها قبل طلب وعاء كيميائي مضغوط؟

يجب على المشترين إرسال تركيب الوسط، التركيز، محتوى المواد الصلبة، ضغط التصميم، درجة حرارة التصميم، القيم التشغيلية، مخطط الأنابيب وأجهزة القوانين، جدول الفتحات، بيانات التآكل، رمز التفتيش، حدود التركيب، ومتطلبات تسليم الوثائق.

س3: كيف تؤثر الوسائط التآكلية على اختيار مواد الوعاء المضغوط؟

يمكن أن تؤثر الوسائط التآكلية على المعدن الأساسي، السماح بالتآكل، التبطين، الطلاء، طريقة اللحام، مادة الحشوة، وتصميم الفوهات. يجب مراجعة مستوى الكلوريد، تركيز الحمض، درجة الحرارة، المواد الصلبة، والمواد الكيميائية للتنظيف قبل اختيار المادة.

س4: هل يمكن تصنيع وعاء كيميائي مضغوط وفقاً لمعايير ASME أو PED؟

يجب توضيح الكود المطلوب في مرحلة طلب عرض الأسعار. يمكن لـ NHD مراجعة متطلبات المشروع مقارنة بنطاق التصنيع الخاص بها ومسار الوثائق المطلوب. ومع ذلك، يجب على المشترين عدم التعامل مع متطلبات ASME وPED وGB/T 150 وTSG على أنها قابلة للتبادل دون تأكيد المشروع.
