Spécifier un réservoir sous pression chimique pour un service corrosif ou à haute pression est l’une des décisions les plus importantes dans un projet d’installation — et l’une des sources les plus courantes de retouches lorsque la spécification est incomplète. Pour des équipements sur mesure comme les réacteurs sous pression, les réservoirs de stockage, les échangeurs de chaleur et les tours sous pression, la série de réservoirs sous pression NHD offre aux acheteurs un point de référence pratique pour discuter des spécifications en fonction des conditions réelles de fonctionnement.

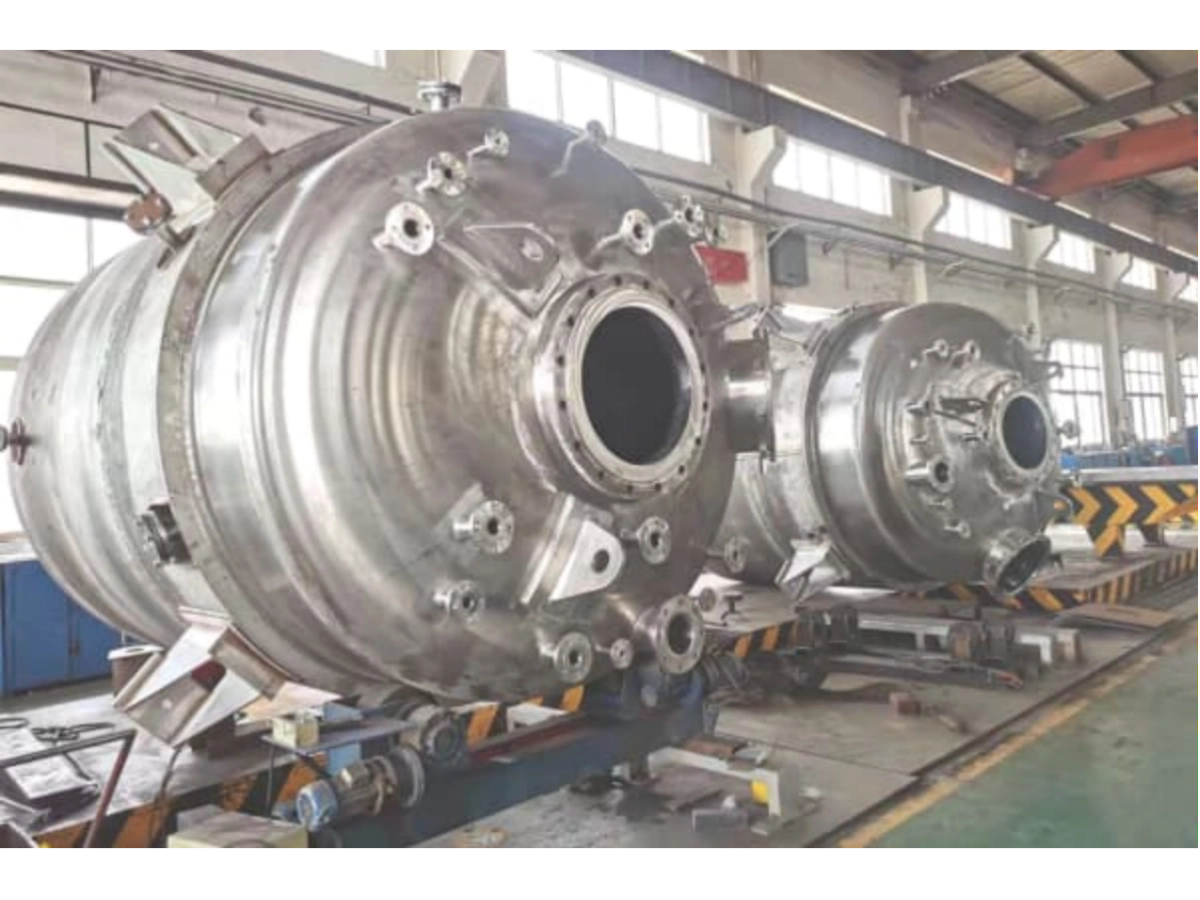

Confirmer les Conditions de Processus Avant le Type de Réservoir

Composition et État du Milieu

Commencez par le matériau à l’intérieur du réservoir, pas par le nom du réservoir. Un liquide, un mélange de boues, un mélange gaz-liquide, un flux acide, un flux alcalin ou une suspension abrasive peuvent pointer vers différents alliages, buses et joints. En plus du nom du produit, les acheteurs doivent transmettre la plage de concentration, le contenu solide, la densité, la viscosité, la forme des particules, le niveau de chlorure, et tous les changements qui peuvent se produire pendant la réaction ou le nettoyage.

Pression et Température de Conception

La pression et la température de conception ne sont pas les mêmes que les valeurs de fonctionnement quotidiennes. Le démarrage, le nettoyage, les perturbations et les pics de réaction par lots peuvent tous pousser les charges au-delà de la plage normale. Une base de conception vague conduit à des retouches sur l’épaisseur des parois, la classe des brides, le choix des joints et la planification des essais hydrostatiques.

Réaction par Lots ou Service Continu

Un réacteur sous pression utilisé dans la production par lots est spécifié différemment d’un réservoir de stockage ou d’un échangeur de chaleur. Le service par lots implique souvent l’agitation, les chemises de chauffage ou de refroidissement, les serpentins internes, les trappes d’homme, les points de charge, les évents et les accès de nettoyage. Le service continu met généralement plus l’accent sur les connexions d’entrée et de sortie stables, le drainage, les instruments et le dégagement pour l’entretien.

Fréquence de Nettoyage et de Maintenance

La fréquence de nettoyage est facile à sous-estimer, mais elle peut remodeler la spécification. Un réservoir lavé à l’eau, au solvant, à la vapeur, à l’acide ou à la solution alcaline peut nécessiter différents drains, accès de pulvérisation, dimensions de trappe d’homme, finition interne, matériau de joint et marge de corrosion. Avant que le type de réservoir ne soit fixé, les acheteurs doivent indiquer si la ligne fonctionne en continu, en lots, ou avec des cycles de nettoyage fréquents.

Liste des Points de Données pour les Demandes de Cotation

Avant qu’une demande de devis ne soit envoyée, l’acheteur devrait rassembler le package d’ingénierie de base : fiche technique des matériaux, P&ID, pression de conception, température de conception, pression et température de fonctionnement, composition du milieu, objectif de la marge de corrosion, calendrier des buses, besoins d’agitation ou d’échange de chaleur, élévation du site, limites des fondations, accès au levage, code d’inspection, et règles de remise des documents. Sans ces détails, une offre de réservoir sous pression peut sembler bien placée en termes de prix tout en laissant des risques d’ingénierie non résolus.

Associez le Choix des Matériaux aux Risques de Corrosion

Matériau de Base et Marge de Corrosion

Le choix des matériaux doit être basé sur les conditions de service réelles — milieu, température, impuretés, pression et budget — et non pas sur l’habitude ou les achats antérieurs. L’acier inoxydable, l’acier duplex, le titane, le zirconium, les alliages de nickel, l’acier au carbone doublé et les matériaux spécialisés ont tous leur place. Dans les environnements de corrosion sévère, le coût initial le plus bas conduit souvent au coût à long terme le plus élevé.

Médias Acides ou Alcalins

Le service acide ne conduit pas à un choix de matériau unique. L’acide sulfurique, l’acide chlorhydrique, l’acide phosphorique, l’acide nitrique et les systèmes mixtes d’acide peuvent se comporter très différemment à mesure que la concentration et la température évoluent. Les milieux alcalins peuvent également endommager certains alliages à haute température ou en présence d’impuretés. Une description claire des médias est plus utile qu’un nom de produit général.

Lorsque la corrosion acide à haute température est l’un des principaux risques, les acheteurs peuvent également examiner les options de matériaux de NHD, telles que l’acier inoxydable HD-1 à haute teneur en silicium. Les données de processus déterminent toujours la voie finale. Cependant, donner la concentration en acide, la température, les informations sur les impuretés et les conditions de nettoyage au stade de la demande de devis aide le fournisseur à travailler sur la base de preuves plutôt que sur des suppositions.

Chlorure et Composants Abrasifs

Le chlorure et les solides abrasifs nécessitent leur propre examen. Le chlorure peut provoquer des piqûres ou une corrosion sous tension même lorsque le milieu principal semble doux sur le papier. Les particules solides, les cristaux et les flux de boues peuvent provoquer de l’érosion autour des buses, des zones d’agitateur, des sorties et des coudes. Ces points influencent le choix des matériaux, la marge de corrosion, les options de revêtement et l’accès à l’inspection.

Revêtement ou Coating Interne

Un réservoir sous pression sur mesure peut nécessiter un revêtement interne, un recouvrement, une plaque plaquée ou des pièces en alliage spécial en contact avec le milieu. Ce choix doit être vérifié par rapport à la température de fonctionnement, la méthode de nettoyage, l’abrasion, l’accès pour les réparations et les besoins d’inspection. Une couche résistante à la corrosion est moins utile si l’usine ne peut pas l’inspecter ou la réparer sans un arrêt majeur.

Définissez l’Épaisseur des Parois et la Base d’Évaluation de la Pression

Épaisseur de la Coque et de la Tête

L’épaisseur des parois n’est pas une décision simple basée sur le diamètre. Elle découle de la pression de conception, de la température de conception, de la résistance du matériau, de la marge de corrosion, de l’efficacité des joints de soudure, du type de tête, du renforcement des ouvertures, et parfois des charges externes. Si l’acheteur change la pression de conception après l’établissement du devis, la coque, les têtes, les brides et les supports peuvent tous nécessiter un recalcul.

Renforcement Autour des Ouvertures

Les trappes d’homme, les buses, les vitrages, les ouvertures d’agitation, et les ports d’instruments traversent toutes la limite de pression. Passez en revue le renforcement autour de ces ouvertures avant d’approuver les plans de fabrication. Cela est encore plus important sur les réservoirs de grand diamètre, les aménagements à charges de buses élevées ou les conceptions où les interfaces d’agitation et d’échange de chaleur partagent la même zone de coque.

Évaluation de la Pression et Diamètre du Réservoir

L’évaluation de la pression et le diamètre du réservoir doivent être examinés ensemble. À mesure que le diamètre augmente, la contrainte de la coque peut augmenter et l’épaisseur des parois, la conception de la tête, le choix des brides, la charge de support et le poids de levage peuvent tous changer. Les acheteurs doivent éviter les changements tardifs de l’évaluation de la pression ou du diamètre, à moins que l’équipe d’ingénierie n’ait suffisamment de temps pour vérifier l’ensemble de la limite de pression.

Interfaces d’Agitation ou d’Échange de Chaleur

Un réacteur sous pression peut inclure une chemise, un serpentin, un agitateur, des déflecteurs, une vidange, et des instruments — tous affectant la conception mécanique et la maintenance. Pour les échangeurs de chaleur, l’examen doit également couvrir la conception du plan de tubes, l’accès aux canaux, l’espace de nettoyage et l’expansion thermique. Le corps du réservoir et les interfaces de processus doivent être spécifiés ensemble.

Clarifiez la Soudure, les Tests et la Remise de Documents

Exigences de Procédure de Soudure

Pour le service corrosif et à haute pression, la soudure appartient à la spécification de la limite de pression. Les acheteurs doivent définir le matériau de base, le métal d’apport, la qualification de la procédure de soudure, la qualification du soudeur, le traitement thermique, la carte des soudures, et toutes les règles spéciales pour les métaux dissemblables ou les revêtements résistants à la corrosion. Lorsque les exigences en matière de soudure sont laissées vagues, les retards d’inspection apparaissent souvent après le début de la production.

Portée des Tests Non Destructifs et Hydrostatique

La portée des tests non destructifs doit être précisée avant l’offre. Les tests radiographiques, ultrasoniques, de particules magnétiques, de pénétrant, l’inspection visuelle et les tests hydrostatiques ne s’appliquent pas de la même manière sur chaque réservoir. La demande de devis doit indiquer quelles soudures nécessitent une inspection, quel niveau d’acceptation est attendu, et si une agence d’inspection tierce sera présente.

Certificats de Matériaux et Registres d’Inspection

Un fabricant de réservoirs sous pression de premier plan fournit un ensemble de données d’assurance qualité (AQ) complet avec l’équipement fini. Les acheteurs doivent vérifier les exigences en matière de documentation avant la fabrication, en s’assurant qu’elles incluent :

• Certificats de Tests de Matériaux (CTM) et enregistrements de soudage
• Rapports NDT et certificats de tests hydrostatiques
• Inspection dimensionnelle et enregistrements de traitement thermique (le cas échéant)
• Journaux de revêtement/doublure, données de plaque signalétique et dessins finaux « tels que construits ».

Portée de la Licence de Fabrication

En tant que fabricant certifié de réservoirs sous pression de classe I et II, NHD peut concevoir et fabriquer des équipements conçus pour des pressions allant jusqu’à 10,0 MPa (1450 psi), capables de manipuler en toute sécurité des milieux conventionnels ainsi que des milieux corrosifs ou inflammables dans des applications industrielles lourdes. Le processus de fabrication est certifié selon les normes strictes GB/T 150 et TSG de la Chine, qui sont alignées avec les codes internationaux tels que l’ASME Section VIII Division 1 et la PED européenne dans les principes de sécurité de base et les exigences strictes de tests.

Vérifiez les Interfaces, l’Installation et NHD Portée de Fabrication

Disposition des Buses, Trappes d’Homme et Instruments

Un réservoir peut passer l’examen mécanique et rester difficile à utiliser si la disposition ne correspond pas au site. L’orientation des buses, la taille des trappes d’homme, la position des instruments, le point d’échantillonnage, la vidange, l’évent et l’accès à la plate-forme doivent fonctionner avec la disposition réelle de l’usine. Dans les projets de modernisation, les pipelines, pompes et chemins de maintenance existants peuvent laisser moins d’espace que ne le suggère le plan.

Levage, Fondations et Espace de Maintenance

Les grands réservoirs nécessitent des points de levage, des itinéraires de transport, des détails de fondation, des boulons d’ancrage, des selles ou pieds de support, et suffisamment d’espace pour l’inspection. Si l’accès par grue est limité ou si l’atelier a une faible hauteur sous plafond, le réservoir peut nécessiter un expédition en sections ou une conception ajustée autour des limites de manutention. Ces détails doivent parvenir au fournisseur avant que le dessin final ne soit figé.

Connexions Amont et Aval

Les connexions amont et aval doivent être examinées avant que la disposition du réservoir ne soit fixée. Les pompes, pipelines, vannes, plates-formes, instruments, itinéraires de décharge, et systèmes de nettoyage peuvent restreindre l’orientation des buses et l’accès pour la maintenance. Dans les travaux de modernisation, ces interfaces environnantes sont souvent plus difficiles à modifier que le réservoir lui-même.

Options de Réacteurs Sous Pression et Réservoirs de Stockage

Pour les projets chimiques et d’hydrométallurgie, la bonne option peut être un réacteur sous pression, un réservoir de stockage sous pression, un échangeur de chaleur ou une tour sous pression. Cela dépend du processus. NHD peut examiner les exigences des réservoirs sous pression sur mesure en fonction des conditions réelles de travail, y compris le choix des matériaux, le chemin de fabrication, les besoins de limite de pression et la disposition des interfaces. Un package de données complet facilite le retour d’une recommandation de spécification utilisable.

Données de Processus pour l’Évaluation par NHD

Pour commencer une évaluation par NHD, préparez un package de données de processus concis au lieu d’un nom de produit vague. Les éléments utiles incluent :

Conclusion

Une spécification de réservoir sous pression  chimique doit être construite à partir de données réelles de processus, de risques de corrosion, de conditions de pression et de température, de documents de fabrication et d’interfaces d’installation avant que le devis ou la fabrication ne commence. Partagez vos conditions de processus et vos exigences de site avec NHD — notre équipe d’ingénierie examinera les données et retournera une recommandation de spécification prête pour la fabrication. Les acheteurs peuvent nous contacter  avec les données de médias, les dessins, les conditions de conception et les exigences du site.

FAQs

Q1 : Quelle est la différence entre un réservoir sous pression et un réacteur sous pression ?

Un réservoir sous pression est la catégorie plus large. Il couvre les équipements conçus pour contenir la pression, y compris les réservoirs de stockage, les réservoirs de gaz, les échangeurs de chaleur, les tours et les réservoirs similaires. Un réacteur sous pression est un réservoir sous pression destiné au service de réaction, donc il ajoute souvent des exigences d’agitation, de chauffage, de refroidissement, de chargement, de ventilation et de nettoyage.

Q2 : Quelles données de processus les acheteurs doivent-ils fournir avant de commander un réservoir sous pression chimique ?

Les acheteurs doivent envoyer la composition du milieu, la concentration, le contenu solide, la pression de conception, la température de conception, les valeurs de fonctionnement, le P&ID, le calendrier des buses, les données de corrosion, le code d’inspection, les limites d’installation, et les exigences de transfert de documents.

Q3 : Comment les médias corrosifs affectent-ils le choix des matériaux pour le réservoir sous pression ?

Les médias corrosifs peuvent affecter le métal de base, la marge de corrosion, le revêtement, la méthode de soudage, le matériau du joint et la conception des buses. Le niveau de chlorure, la concentration d’acide, la température, les solides, et les produits chimiques de nettoyage doivent tous être examinés avant que le matériau ne soit sélectionné.

Q4 : Un réservoir sous pression chimique peut-il être fabriqué selon les normes ASME ou PED ?

Le code requis doit être clairement noté au stade de la demande de devis. NHD peut examiner les exigences du projet par rapport à son champ de fabrication et au chemin de documentation demandé. Les acheteurs ne devraient pas traiter les exigences ASME, PED, GB/T 150 et TSG comme interchangeables sans confirmation du projet.
