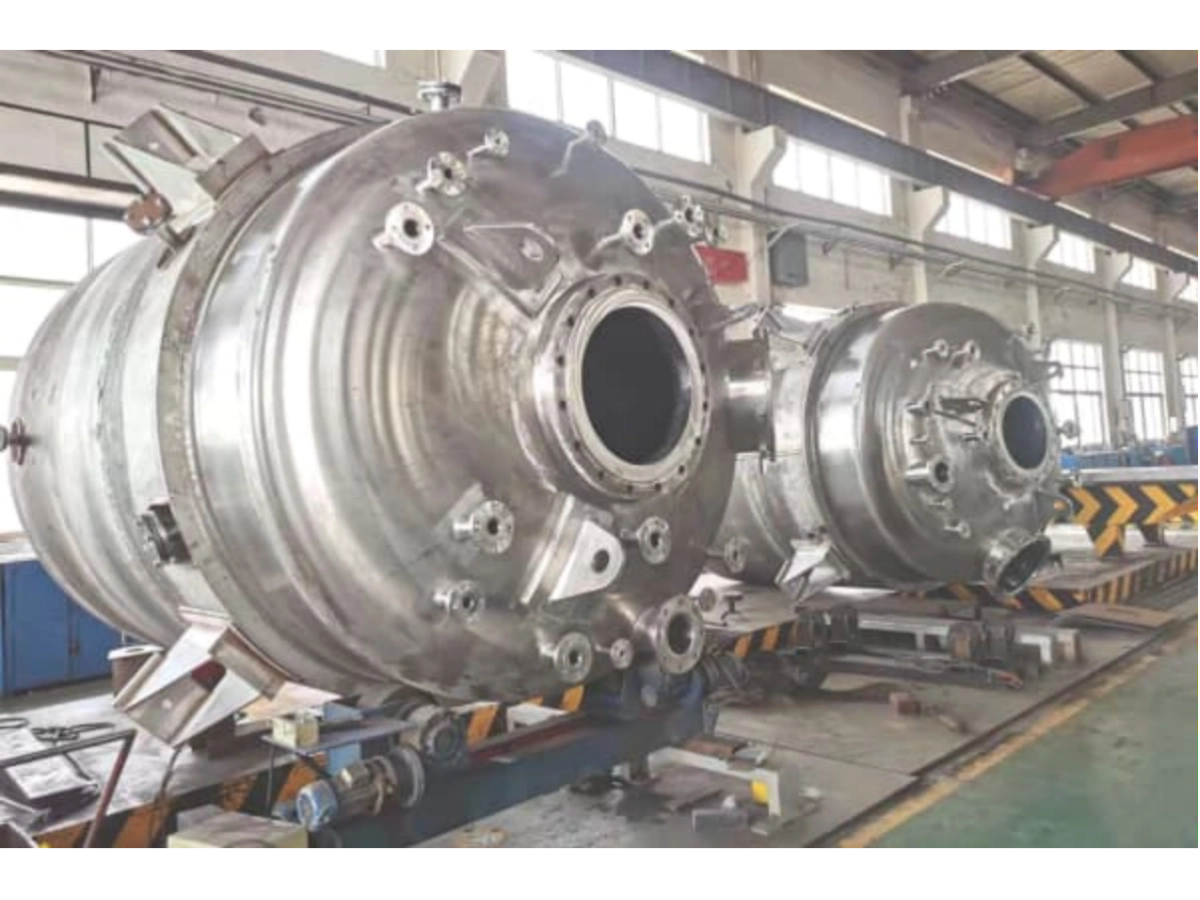

Especificar un recipiente de presión química para un servicio corrosivo o de alta presión es una de las decisiones más importantes en un proyecto de planta, así como una de las fuentes más comunes de retrabajo cuando la especificación es incompleta. Para equipos personalizados como reactores de presión, tanques de almacenamiento, intercambiadores de calor y torres presurizadas, NHD Pressure Vessel Series ofrece a los compradores un punto de referencia práctico para discutir las especificaciones en torno a las condiciones de operación reales.
Confirmar las condiciones del proceso antes de elegir el tipo de recipiente
Composición del medio y condición de fase
Comienza con el material dentro del recipiente, no con el nombre del recipiente. Un líquido, una suspensión, una mezcla gas-líquido, un flujo ácido, un flujo alcalino o una suspensión abrasiva pueden indicar diferentes aleaciones, boquillas y sellos. Junto con el nombre del producto, los compradores deben proporcionar el rango de concentración, contenido de sólidos, densidad, viscosidad, forma de las partículas, nivel de cloruros y cualquier cambio que ocurra durante la reacción o la limpieza.
Presión y temperatura de diseño
La presión de diseño y la temperatura de diseño no son lo mismo que los valores operativos diarios. El arranque, la limpieza, las perturbaciones y los picos de reacción por lotes pueden llevar las cargas por encima del rango normal. Una base de diseño vaga conduce a retrabajo en el grosor de las paredes, la clase de brida, la elección de la junta y la planificación de pruebas hidrostáticas.
Reacción por lotes o servicio continuo
Un reactor de presión utilizado en producción por lotes se especifica de manera diferente a un recipiente de almacenamiento o un intercambiador de calor. El servicio por lotes a menudo implica agitación, chaquetas de calentamiento o enfriamiento, bobinas internas, compuertas de acceso, puertos de carga, ventilaciones y acceso para limpieza. El servicio continuo generalmente se enfoca más en conexiones de entrada y salida estables, drenaje, instrumentos y espacio para mantenimiento.
Limpieza y frecuencia de mantenimiento
La frecuencia de limpieza es fácil de subestimar, pero puede reformular la especificación. Un recipiente lavado con agua, solvente, vapor, ácido o solución alcalina puede necesitar diferentes drenajes, acceso para spray, tamaño de compuerta de acceso, acabado interno, material de junta y tolerancia a la corrosión. Antes de fijar el tipo de recipiente, los compradores deben indicar si la línea se ejecuta de manera continua, por lotes o con ciclos de limpieza frecuentes.
Lista de verificación de datos para RFQ
Antes de enviar una consulta, el comprador debe recopilar el paquete de ingeniería principal: hoja de datos de materiales, P&ID, presión de diseño, temperatura de diseño, presión y temperatura operativas, composición del medio, objetivo de tolerancia a la corrosión, programa de boquillas, necesidades de agitación o intercambio de calor, elevación del sitio, límites de cimentación, acceso para levantamiento, código de inspección y reglas de entrega de documentos. Sin esos detalles, una cotización para un recipiente de presión industrial puede parecer ordenada en precio mientras deja sin resolver el riesgo real de ingeniería.
Emparejar selección de materiales con riesgo de corrosión
Metal base y tolerancia a la corrosión
La selección de materiales debe basarse en condiciones reales del servicio: medio, temperatura, impurezas, presión y presupuesto, no en hábitos o compras pasadas. El acero inoxidable, acero dúplex, titanio, circonio, aleaciones de níquel, acero al carbono revestido y materiales especiales tienen su lugar. En entornos de corrosión severa, el costo inicial más bajo a menudo conduce al costo más alto a largo plazo.
| Material | Resistencia a la corrosión | Aplicación Típica |
| Acero al carbono | Baja | Agua, Químicos Suaves |
| SS304 | Media | Procesamiento Químico General |
| SS316L | Alta | Medios Contenedores de Cloruros |
| Acero Inoxidable Dúplex | Muy Alta | Marino & Químicos Agresivos |
| Hastelloy | Excelente | Servicio de Ácido Fuerte |
Medios ácidos o alcalinos
El servicio ácido no lleva a una sola elección de material. El ácido sulfúrico, ácido clorhídrico, ácido fosfórico, ácido nítrico y sistemas de ácidos mixtos pueden comportarse de manera muy diferente a medida que se mueven la concentración y la temperatura. Los medios alcalinos también pueden dañar algunas aleaciones a alta temperatura o con la presencia de impurezas. Una descripción clara del medio es más útil que un nombre de producto amplio.
Cuando la corrosión ácida a alta temperatura es uno de los principales riesgos, los compradores también pueden revisar las opciones de materiales de NHD como HD-1 acero inoxidable con alto contenido de silicio. Los datos del proceso aún deciden la ruta final. Aun así, proporcionar la concentración del ácido, temperatura, información de impurezas y condiciones de limpieza en la etapa de RFQ ayuda al proveedor a trabajar con evidencia en lugar de suposiciones.
Componentes con cloruro y abrasivos
El cloruro y los sólidos abrasivos necesitan su propia revisión. El cloruro puede causar picaduras o corrosión bajo tensión incluso cuando el medio principal parece suave en el papel. Las partículas sólidas, cristales y el flujo de suspensión pueden añadir erosión alrededor de las boquillas, áreas de agitadores, salidas y curvas. Estos puntos influyen en la selección de materiales, tolerancia a la corrosión, opciones de revestimiento y acceso para inspección.
Revestimiento o recubrimiento interno
Un recipiente de presión personalizado puede requerir un revestimiento interno, recubrimiento, placa revestida o piezas de aleación especial en contacto con el medio. Esa elección debe verificarse contra la temperatura de operación, método de limpieza, abrasión, acceso para reparaciones y necesidades de inspección. Una capa resistente a la corrosión es menos útil si la planta no puede inspeccionarla o repararla sin un tiempo de inactividad significativo.
Definir la base del grosor de la pared y la calificación de presión
Grosor de la carcasa y la cabeza
El grosor de la pared no es una decisión simple basada en el diámetro. Proviene de la presión de diseño, la temperatura de diseño, la resistencia del material, la tolerancia a la corrosión, la eficiencia de la junta de soldadura, el tipo de cabeza, el refuerzo de abertura y, a veces, las cargas externas. Si el comprador cambia la presión de diseño después de la cotización, la carcasa, cabezas, bridas y soportes pueden necesitar ser recalculados.
Refuerzo alrededor de las aberturas
Las compuertas de acceso, boquillas, mirillas, aberturas de agitadores y puertos de instrumentos interrumpen el límite de presión. Revisa el refuerzo alrededor de esas aberturas antes de aprobar los dibujos de fabricación. Esto es aún más importante en recipientes de gran diámetro, diseños con cargas de boquillas altas o diseños donde los interfaces de agitación e intercambio de calor comparten la misma área de la carcasa.
Calificación de presión y diámetro del recipiente
La calificación de presión y el diámetro del recipiente deben considerarse juntos. A medida que aumenta el diámetro, el estrés en la carcasa puede aumentar y el grosor de la pared, el diseño de la cabeza, la elección de la brida, la carga de soporte y el peso de elevación pueden cambiar. Los compradores deben evitar cambios tardíos en la calificación de presión o el diámetro a menos que el equipo de ingeniería tenga suficiente tiempo para revisar todo el límite de presión.
Interfaces de agitación o intercambio de calor
Un reactor de presión puede incluir una chaqueta, bobina, agitador, deflectores, descarga e instrumentación, todo lo cual afecta el diseño mecánico y el mantenimiento. Para los intercambiadores de calor, la revisión también debe cubrir el diseño de la placa tubular, el acceso al canal, espacio para limpieza y expansión térmica. El cuerpo del recipiente y los interfaces de proceso deben especificarse juntos.
Aclarar soldadura, pruebas y entrega de documentos
Requisitos del procedimiento de soldadura
Para servicios corrosivos y de alta presión, la soldadura pertenece dentro de la especificación del límite de presión. Los compradores deben definir el material base, el material de aporte, la calificación del procedimiento de soldadura, la calificación del soldador, el tratamiento térmico, el mapa de soldadura y cualquier regla especial para metales disímiles o revestimientos resistentes a la corrosión. Cuando se dejan laxos los requisitos de soldadura, los retrasos en la inspección a menudo aparecen una vez comenzada la producción.
Alcance de la prueba NDT e hidrostática
El alcance de las pruebas no destructivas debe indicarse antes de la cotización. La prueba radiográfica, la prueba ultrasónica, la prueba de partículas magnéticas, la prueba de líquidos penetrantes, la inspección visual y la prueba hidrostática no se aplican de la misma manera en cada recipiente. La RFQ debe indicar qué soldaduras requieren inspección, qué nivel de aceptación se espera y si una agencia de inspección de terceros asistirá.
Certificados de materiales y registros de inspección
Un fabricante de recipientes a presión de primer nivel entrega un paquete de datos de Aseguramiento de Calidad (QA) junto con el equipo terminado. Los compradores deben verificar los requisitos de documentación antes de la fabricación, asegurándose de que incluya:
- Certificados de Prueba de Material (MTCs) y registros de soldadura
- Informes NDT y certificados de prueba hidrostática
- Inspección dimensional y registros de tratamiento térmico (cuando corresponda)
- Registros de recubrimiento/revestimiento, datos de placa de identificación y dibujos finales tal como construidos.

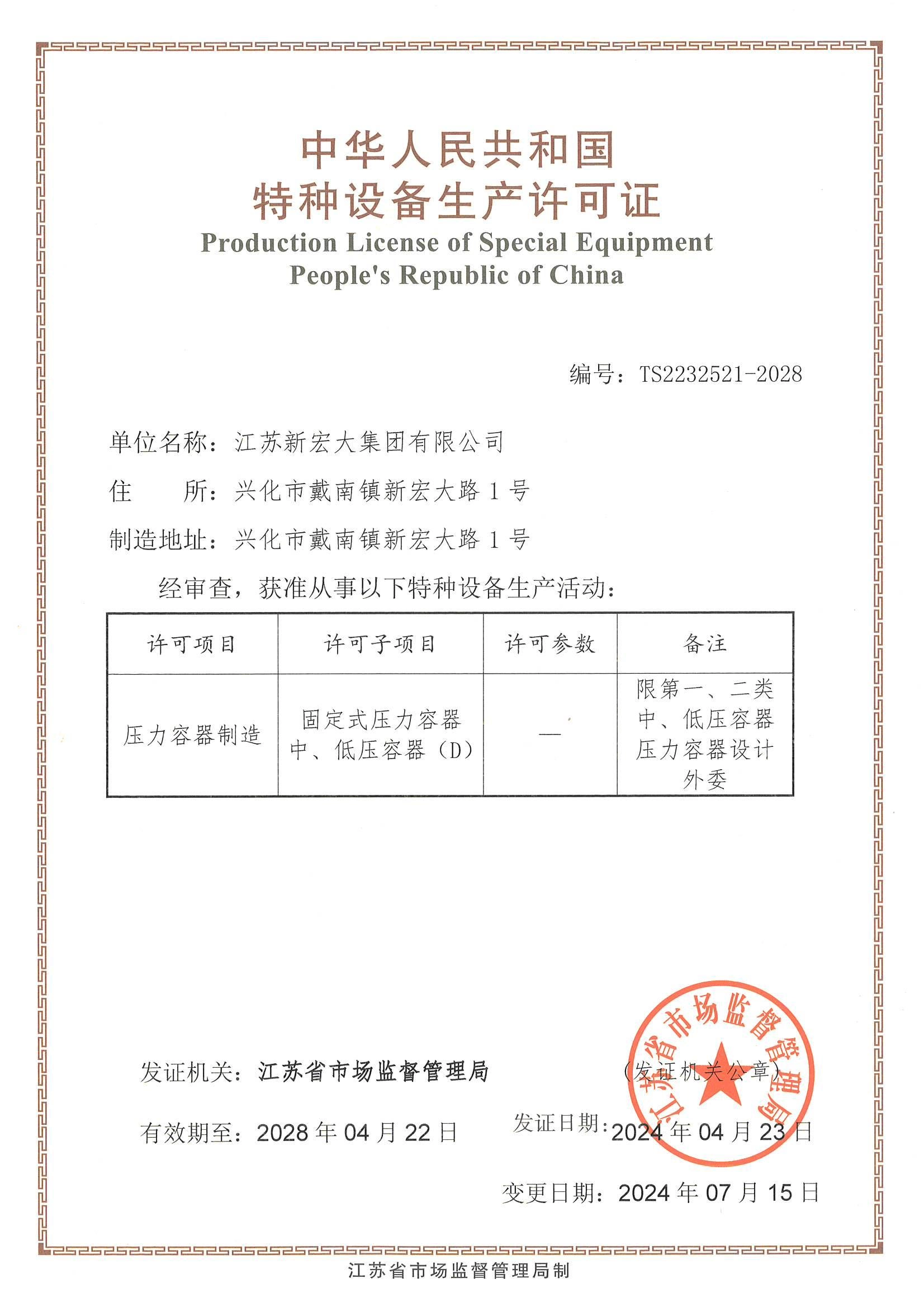

Alcance de licencia de fabricación
Como fabricante certificado de recipientes a presión Clase I y Clase II, NHD puede diseñar y fabricar equipos con una calificación de hasta 10,0 MPa (1450 psi), manejando de manera segura medios convencionales así como corrosivos o inflamables en aplicaciones industriales pesadas. El proceso de fabricación está certificado bajo los estrictos estándares GB/T 150 y TSG de China, que están alineados con los códigos internacionales como la Sección VIII División 1 de ASME y el PED europeo en sus principios fundamentales de seguridad y rigurosos requisitos de prueba.
Revisar interfaces, instalación y NHD alcance de fabricación

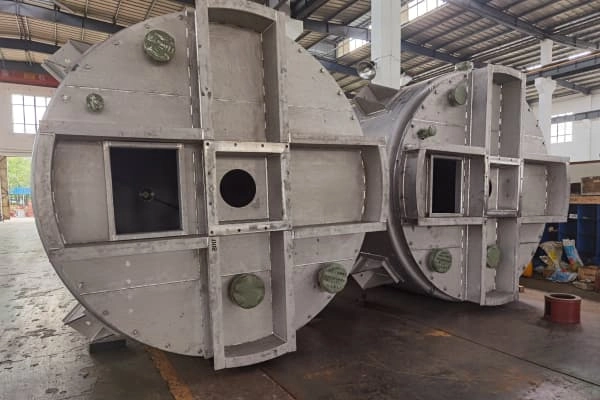

Distribución de boquillas, compuertas de acceso e instrumentos
Un recipiente puede pasar la revisión mecánica y aún ser incómodo de usar si la disposición no se adapta al sitio. La orientación de las boquillas, el tamaño de las compuertas de acceso, la posición de los instrumentos, el punto de muestreo, el drenaje, la ventilación y la plataforma de acceso deberían funcionar con el diseño real de la planta. En proyectos de modernización, las tuberías existentes, las bombas y las rutas de mantenimiento pueden ofrecer menos espacio del que sugieren los planos.
Espacio de elevación, cimentación y mantenimiento
Los recipientes grandes requieren puntos de elevación, rutas de transporte, detalles de cimentación, pernos de anclaje, sillas de soporte o patas y suficiente espacio de inspección. Si el acceso de la grúa es limitado o el taller tiene baja altura, el recipiente puede necesitar un envío seccional o un diseño ajustado a los límites de manipulación. Estos detalles deben llegar al proveedor antes de que se fije el dibujo final.
Conexiones de entrada y salida
Las conexiones de entrada y salida deben revisarse antes de fijar la disposición del recipiente. Bombas, tuberías, válvulas, plataformas, instrumentos, rutas de descarga y sistemas de limpieza pueden restringir la orientación de las boquillas y el acceso para mantenimiento. En trabajos de modernización, estas interfaces alrededor son a menudo más difíciles de cambiar que el propio recipiente.

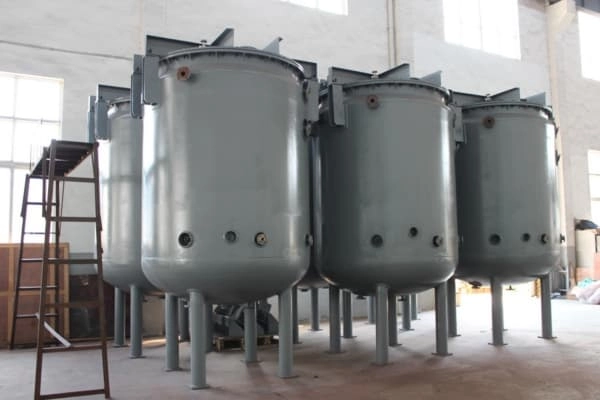

Opciones para reactor de presión y tanque de almacenamiento
Para proyectos químicos e hidrometalúrgicos, la opción correcta puede ser un reactor de presión, un tanque de almacenamiento a presión, un intercambiador de calor o una torre presurizada. Depende del proceso. NHD puede revisar los requisitos personalizados de recipientes a presión en contra de las condiciones reales de trabajo, incluyendo la selección de materiales, la ruta de fabricación, las necesidades de límite de presión y la disposición de interfaces. Un paquete completo de datos facilita la devolución de una recomendación de especificación útil.

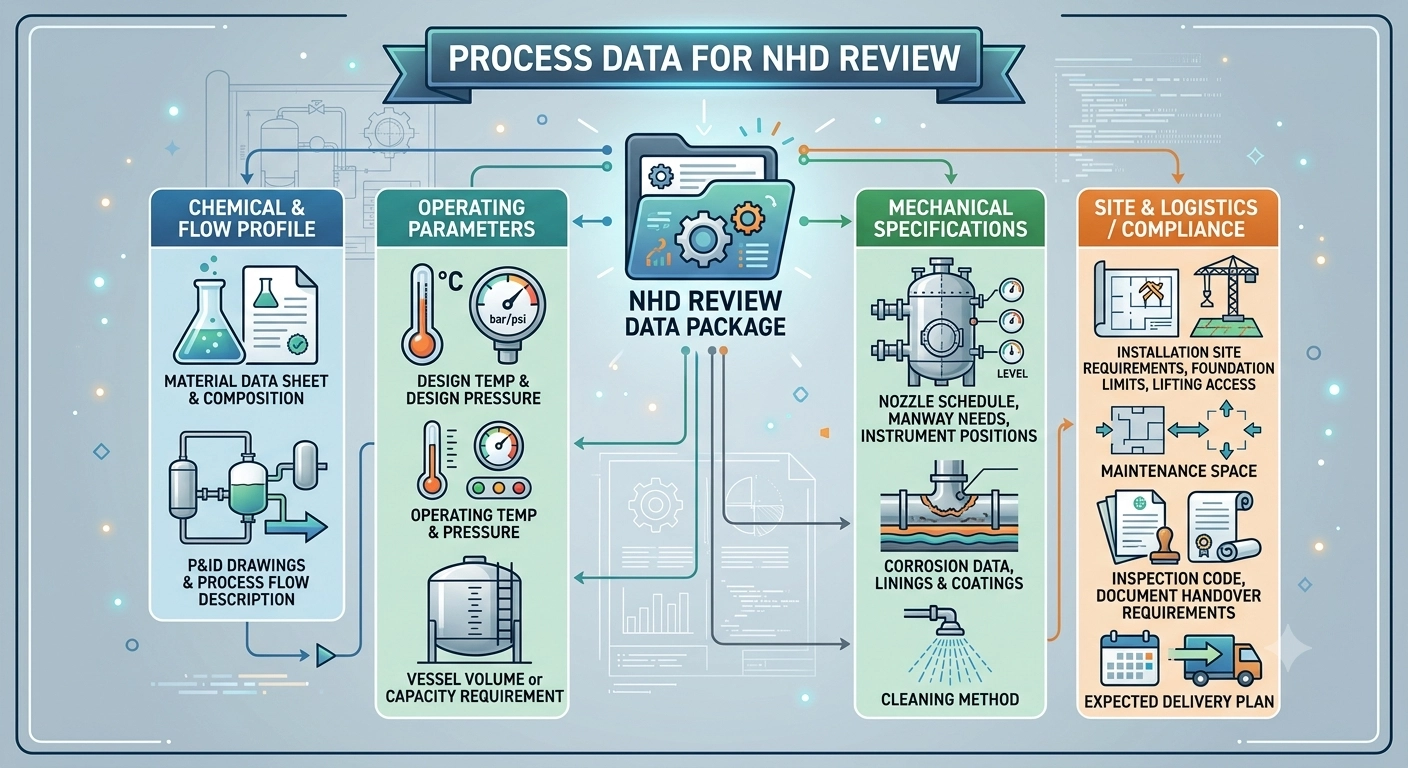

Datos del proceso para revisión de NHD
Para comenzar una revisión de NHD, prepara un paquete de datos del proceso conciso en lugar de un nombre de producto vago. Los artículos útiles incluyen:
Conclusión
Una especificación de recipiente de presión químico debe construirse a partir de datos de procesos reales, riesgo de corrosión, condiciones de presión y temperatura, documentos de fabricación e interfaces de instalación antes de que comiencen la cotización o la fabricación. Comparte tus condiciones de proceso y requisitos del sitio con NHD : nuestro equipo de ingeniería revisará los datos y devolverá una recomendación de especificación lista para fabricación. Los compradores pueden Contact Us con datos del medio, dibujos, condiciones de diseño y requisitos del sitio.
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre un recipiente de presión y un reactor de presión?
Un recipiente de presión es la categoría más amplia. Cubre equipos construidos para contener presión, incluyendo tanques de almacenamiento, depósitos de gas, intercambiadores de calor, torres y recipientes similares. Un reactor de presión es un recipiente de presión utilizado para servicio de reacción, por lo que a menudo añade agitación, calentamiento, enfriamiento, carga, ventilación y requisitos de limpieza.
P2: ¿Qué datos del proceso deben proporcionar los compradores antes de solicitar un recipiente de presión químico?
Los compradores deben enviar la composición del medio, la concentración, el contenido de sólidos, la presión de diseño, la temperatura de diseño, los valores operativos, P&ID, el programa de boquillas, los datos de corrosión, el código de inspección, los límites de instalación y los requisitos de entrega de documentos.
P3: ¿Cómo afecta el medio corrosivo a la selección de materiales del recipiente de presión?
El medio corrosivo puede afectar el metal base, la tolerancia a la corrosión, el revestimiento, el método de soldadura, el material de la junta y el diseño de la boquilla. El nivel de cloruros, la concentración de ácido, la temperatura, los sólidos y los productos químicos de limpieza deben revisar antes de seleccionar el material.
P4: ¿Se puede fabricar un recipiente de presión químico según los estándares ASME o PED?
El código requerido debe quedar claro en la etapa de RFQ. NHD puede revisar los requisitos del proyecto en relación con su alcance de fabricación y la ruta de documentación solicitada. Los compradores aún no deben tratar los requisitos de ASME, PED, GB/T 150 y TSG como intercambiables sin la confirmación del proyecto.
