تُستخدم مكابس الترشيح بشكل واسع في معالجة المواد الكيميائية والمعادن والتعدين والمعالجة البيئية لفصل المواد الصلبة عن السائلة. ومع استمرار السعي في الصناعات لتحقيق كفاءة إنتاج أعلى وتكلفة تشغيل أقل وزيادة الأتمتة، يتم مقارنة تكنولوجيا الترشيح التقليدية بشكل متزايد مع الحلول المتقدمة.
تتضمن الخيارات التي يتم تقييمها بشكل شائع مكبس الترشيح ذو الألواح والإطارات و مكبس الترشيح العمودي. على الرغم من أن مكابس الألواح والإطارات تظل شائعة بسبب هيكلها البسيط وتكلفتها الأولية المنخفضة، فإن مكابس الترشيح العمودية – مثل تلك التي طورتها New Hongda (NHD) – مصممة لتلبية متطلبات الصناعات الحديثة من حيث الإنتاجية العالية والأتمتة وثبات التشغيل على المدى الطويل.
تقوم هذه المقالة بمقارنة هاتين التقنيتين من حيث الإنتاجية، والمساحة المشغولة، ومواد المعدات، والرطوبة في الكيك، والأتمتة، لمساعدة المهندسين ومشغلي المصانع في اختيار نظام الترشيح المناسب.
ما هو مكبس الترشيح ذو الألواح والإطارات؟
مكبس الترشيح ذو الألواح والإطارات هو جهاز ترشيح تقليدي يتميز بالتشغيل المتقطع ويتكون من ألواح مسطحة وإطارات مفرغة. عندما تُجمع هذه العناصر معًا، تتشكل غرف الترشيح حيث تتراكم المواد الصلبة أثناء التشغيل.
يتم ضخ المزيج إلى المكبس عبر منافذ التغذية في الزوايا. تتجمع الجزيئات الصلبة على أسطح القماش المرشح، مكونة كيكات الترشيح داخل الإطارات، بينما يتدفق المرشح عبر قنوات الصرف ويخرج من النظام. وعند اكتمال الترشيح، يُفتح المكبس وتُزال الكيكات يدويًا أو شبه يدوياً.

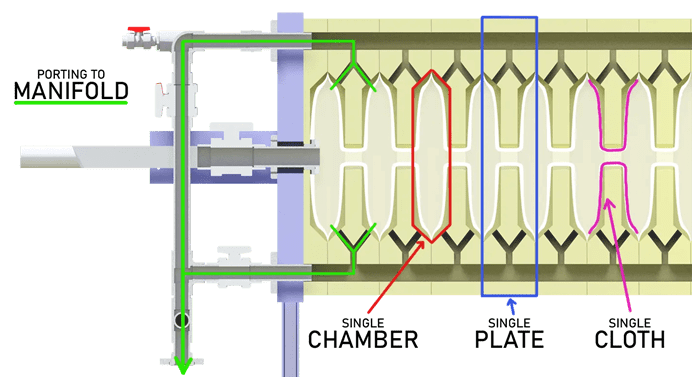

رسم توضيحي لمكبس الترشيح ذو الألواح والإطارات، المصدر: M.W Watermark
مزايا مكابس الترشيح ذات الألواح والإطارات
تقدم مكابس الألواح والإطارات مرونة قوية في وسائل الترشيح. بالإضافة إلى القماش المرشح، يمكنها استخدام ورق الترشيح أو مواد الترشيح الدقيقة الأخرى، مما يجعلها مناسبة لتطبيقات الترشيح الصقلية التي تتطلب وضوحًا عاليًا للمرشح.
كما يسمح التصميم بتغيير سهل نسبيًا للقماش المرشح وضبط سمك الكيك عن طريق تغيير أبعاد الإطار. تجعل هذه الخصائص مكابس الألواح والإطارات مناسبة للمواد المخلوطة ذات التركيز المنخفض للمواد الصلبة والإنتاج الصغير إلى المتوسط.
القيود المفروضة على مكابس الترشيح ذات الألواح والإطارات
على الرغم من تاريخها الصناعي الطويل، تواجه مكابس الألواح والإطارات عدة قيود في العمليات الحديثة واسعة النطاق.
كفاءة الإنتاج نسبيا منخفضة بسبب التشغيل المتقطع والخطوات المساعدة الممتدة مثل فتح الألواح، إزالة الكيك، وتنظيف القماش. تحتاج المعدات عادة إلى مساحة تركيب كبيرة، مما يزيد من تكاليف بناء المصنع.
تتراوح رطوبة كيك الترشيح عادة بين 20% إلى 40%، مما يستلزم عادةً عمليات تجفيف إضافية ويزيد من استهلاك الطاقة. بالإضافة إلى ذلك، يعتمد العديد من مكابس الألواح والإطارات بشكل كبير على التشغيل اليدوي أو شبه التلقائي، مما يؤدي إلى كثافة عمل أعلى وأداء أقل استمرارية.
ما هو مكبس الترشيح العمودي؟
مكبس الترشيح العمودي هو نظام ترشيح عالي الكفاءة مصمم للإنتاج الصناعي الأوتوماتيكي والكبير الحجم. يتم ترتيب ألواح الترشيح عمودياً، مما يسمح بتفريغ الكيك بمساعدة الجاذبية وتركيب المعدات بشكل مدمج.

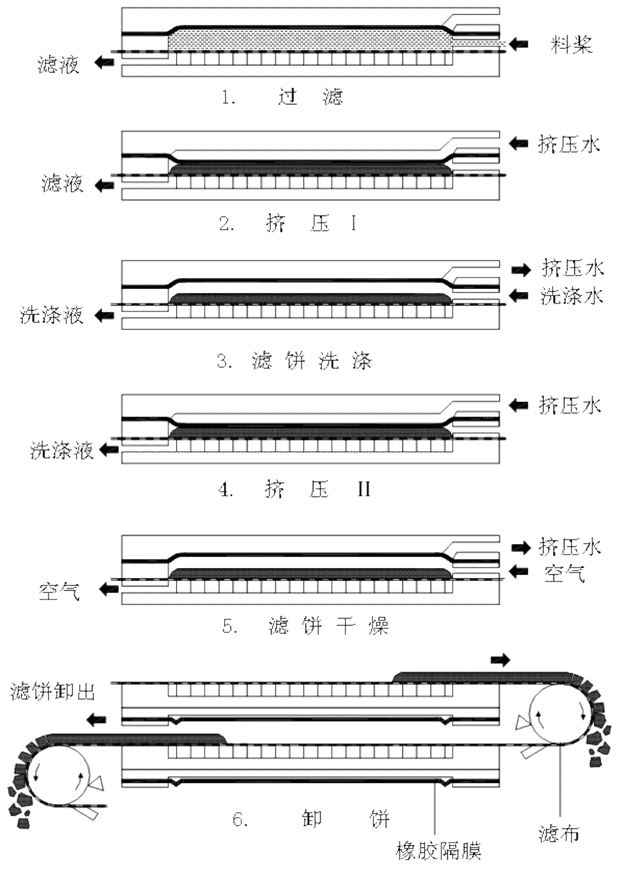

رسم توضيحي لمكبس ترشيح عمودي في عملية الترشيح وتفريغ الكيك
تم تصميم مكابس الترشيح العمودية من NHD لتحمل العمليات الكيميائية والمعادن المعقدة حيث تكون الموثوقية والقدرة والاستقرار التشغيلي أمرًا أساسيًا.
مزايا التصميم والبنية لمكابس الترشيح العمودية
يكمن أحد الفروقات الرئيسية بين مكابس الترشيح العمودية ومكابس الألواح والإطارات في بناء المعدات.
تستخدم مكابس الترشيح العمودية من NHD ألواح ترشيح معدنية بالكامل، وعادةً ما تكون مصنوعة من الفولاذ المقاوم للصدأ. بالمقارنة مع الألواح البوليمرية المستخدمة في المكابس التقليدية، توفر الألواح المعدنية قوة هيكلية أعلى ومقاومة محسنة للتآكل وتحمل أفضل لدرجات الحرارة وعمر خدمة أطول.
كما أن الترتيب العمودي يسمح بتقليل كبير في مساحة المعدات. في العديد من التطبيقات، تتطلب مكابس الترشيح العمودية فقط ربع إلى عشرة مساحة التركيب الخاصة بمكابس الألواح والإطارات ذات السعة المماثلة، مما يمكن أن يقلل بشكل كبير من استثمار البنية التحتية للمصنع.

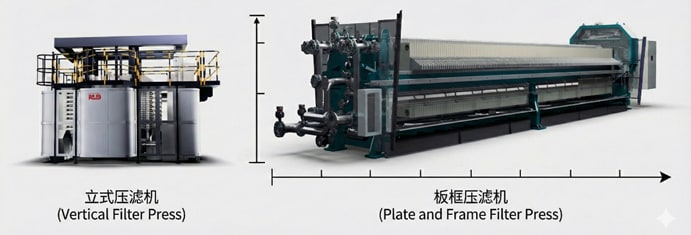

مقارنة للمساحة المشغولة: مكبس الترشيح العمودي مقابل مكبس الترشيح ذو الألواح والإطارات
الإنتاجية وأداء الترشيح
تم تصميم مكابس الترشيح العمودية لزيادة كفاءة الإنتاج وموثوقية التشغيل.
قدرة الترشيح لكل وحدة مساحة يمكن أن تصل إلى ستة أضعاف تلك الخاصة بمكابس الألواح والإطارات، ويمكن أن ترتفع السعة الكلية للنظام إلى ما يصل إلى ثلاثين ضعفاً في ظل الظروف المحسّنة. تكون دورات الترشيح أقصر بشكل ملحوظ. في ظل أفضل الظروف، يمكن اكتمال دورة الترشيح السريعة في غضون 5-6 دقائق فقط، مما يسمح بعملية إنتاج مستمرة وعالية التمرير.
ميزة رئيسية أخرى هي قدرة التجفيف المتفوقة. من خلال الضغط العالي، يمكن لمكابس الترشيح العمودية تحقيق مستويات رطوبة في كيك الترشيح تصل إلى أقل من 10٪. وتقلل الرطوبة المنخفضة من متطلبات التجفيف اللاحقة، مما يوفر استهلاك الطاقة وتكاليف النقل.
الأتمتة وموثوقية التشغيل
الأتمتة هي ميزة رئيسية لمكابس الترشيح العمودية. تتمتع أنظمة NHD بدمج الأتمتة الكاملة لعمليات الترشيح والغسيل وتفريغ الكيك وتنظيف القماش المرشح ثنائي الجوانب. تتيح أنظمة التحكم الذكية المراقبة والتشخيص الفوري للعطل.
في التشغيل العملي، يمكن لمشغل واحد الإشراف على عدة آلات في آن واحد، مما يقلل بشكل كبير من تكاليف العمل ويحسن استقرار الأداء التشغيلي. دورات الأتمتة الكاملة تقلل أيضًا من نسبة الأخطاء البشرية وتعزز استقرار العملية بشكل عام.
الفروق الرئيسية بين مكابس الترشيح ذات الألواح والعمودية
تُستخدم مكابس الترشيح ذات الألواح والإطارات تقليديًا في التطبيقات التي تركز على مرونة الترشيح والاستثمار الأولي الأقل. إنها تعمل بشكل جيد في الترشيح الصقلي ومعالجة المواد منخفضة الصلبة.
تم تصميم مكابس الترشيح العمودية للإنتاج الصناعي الحديث الذي يتطلب سعة عالية وأتمتة عالية وتكلفة تشغيل المنخفضة. وتصبح ميزاتها واضحة بشكل خاص في صناعات الكيمياء والمعادن والتعدين حيث التشغيل المستمر وجفاف المنتج العالي أمران حاسمان.

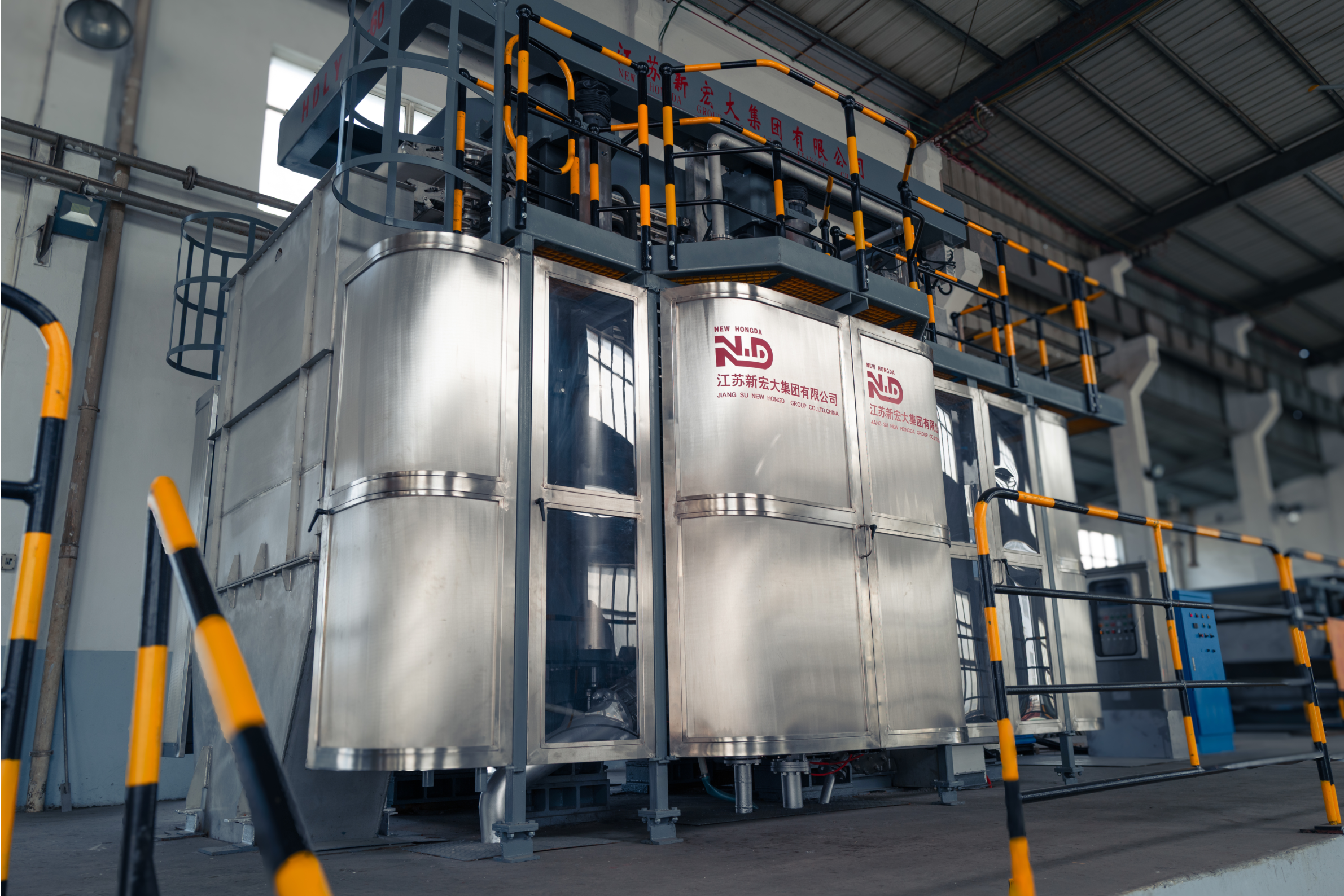

مكبس ترشيح عمودي من NHD
أي مكبس ترشيح هو المناسب لتطبيقك؟
مكبس الترشيح ذو الألواح والإطارات مناسب عادةً لـ:
- ترشيح الصقل أو التنقية الدقيقة
- المخاليط ذات التركيز المنخفض للمواد الصلبة
- الإنتاج الصغير أو المتوسط
- التطبيقات التي تحتاج إلى مرونة في وسائط الترشيح
يوصى عادةً باستخدام مكبس الترشيح العمودي لـ:
- المخاليط ذات التركيز العالي للمواد الصلبة
- الإنتاج المستمر واسع النطاق
- التطبيقات التي تتطلب كيك قليل الرطوبة
- عمليات ترشيح مؤتمتة بالكامل
- البيئات التشغيلية القاسية أو ذات درجات الحرارة العالية
الخلاصة
تظل كل من مكابس الترشيح الألواح والعمودية تقنيات مهمة في الترشيح الصناعي. توفر مكابس الألواح والإطارات مرونة وتظل مناسبة لتطبيقات الترشيح الصقلية والعمليات الصغيرة.
ومع ذلك، نظرًا لمطالبة الصناعات بزيادة الكفاءة، واستهلاك طاقة أقل، وزيادة الأتمتة، توفر مكابس الترشيح العمودية مزايا واضحة. توفر مكابس الترشيح العمودية من NHD إنتاجية أعلى، وتقليل المساحة المشغولة، ورطوبة كيك أقل، وتشغيل مؤتمت بالكامل، مما يساعد المنشآت الصناعية على تحسين الإنتاجية والتحكم في التكاليف على المدى الطويل.
اختيار تكنولوجيا الترشيح المناسبة ليس فقط قرارًا متعلقًا بالعملية ولكن أيضًا استثمار استراتيجي في الأداء التشغيلي والقدرة التنافسية.
الأسئلة الشائعة
س: ما الفرق الرئيسي بين مكبس الترشيح ذو الألواح والإطارات ومكبس الترشيح العمودي؟
ج: يعمل مكبس الترشيح ذو الألواح والإطارات أفقيًا وعمومًا بشكل يدوي أو شبه أوتوماتيكي. بينما يستخدم مكبس الترشيح العمودي ألواحاً مرتبة بشكل عمودي مع دورات أوتوماتيكية بالكامل، مما يوفر سعة أعلى وترشيح أسرع ورطوبة كيك أقل ومجهود بشري أقل، مما يجعله أكثر ملاءمة للإنتاج واسع النطاق.
س: أي مكبس ترشيح ينتج رطوبة كيك أقل؟
ج: عادةً ما تحقق مكابس الترشيح العمودية نسب رطوبة أقل من 10٪ من خلال إزالة الماء بالضغط العالي. بينما عادةً ما تنتج مكابس الألواح والإطارات نسبة رطوبة تتراوح بين 20-40٪، مما يستلزم تجفيفًا إضافيًا.
س: هل المكبس الترشيح العمودي مناسب للتطبيقات الصناعية واسعة النطاق؟
ج: نعم. تدعم مكابس الترشيح العمودية الإنتاجية العالية وأوقات دورة أقصر والتشغيل الأوتوماتيكي، مما يسمح بالاستخدام الفعال في الصناعات مثل التعدين ومعالجة المواد الكيميائية والمعادن والمعالجة البيئية.
س: متى ينبغي اختيار مكبس الترشيح ذو الألواح والإطارات؟
ج: مكابس الترشيح ذات الألواح والإطارات مناسبة للتطبيقات التي تتطلب دقة ترشيح عالية، ووسائط ترشيح مرنة، وقدرة إنتاجية أصغر، مثل الترشيح الصقلي والعمليات على نطاق عملي.
