Les presses filtrantes sont largement utilisées dans le traitement chimique, la métallurgie, l’exploitation minière et le traitement environnemental pour la séparation solide-liquide. À mesure que les industries poursuivent des objectifs d’efficacité de production plus élevée, de coûts d’exploitation réduits et d’automatisation accrue, les technologies de filtration traditionnelles sont de plus en plus comparées à des solutions avancées.
Deux options couramment évaluées sont la Presse Filtrante à Plateaux et Cadres et la Presse Filtrante Verticale. Bien que les presses à plateaux et cadres soient populaires en raison de leur structure simple et de leur coût initial inférieur, les presses filtrantes verticales—comme celles développées par New Hongda (NHD)—sont conçues pour répondre aux exigences industrielles modernes en termes de productivité élevée, d’automatisation et de stabilité opérationnelle à long terme.
Cet article compare ces deux technologies en termes de productivité, encombrement, matériaux des équipements, humidité du gâteau et automatisation, aidant les ingénieurs et les opérateurs d’usine à choisir le système de filtration approprié.
Qu’est-ce qu’une Presse Filtrante à Plateaux et Cadres ?
La presse filtrante à plateaux et cadres est un dispositif de filtration par lots traditionnel composé de plateaux plats alternant avec des cadres creux. Lorsque ces composants sont assemblés ensemble, ils forment des chambres de filtration où les solides s’accumulent durant l’opération.
La suspension est pompée dans la presse à travers des orifices d’alimentation d’angle. Les particules solides se collectent sur les surfaces du tissu filtrant, formant des gâteaux de filtration dans les cadres, tandis que le filtrat s’écoule par les canaux de drainage et sort du système. Une fois la filtration terminée, la presse est ouverte et les gâteaux de filtration sont retirés manuellement ou semi-manuellement.
Diagramme d’une presse filtrante à plateaux et cadres, source : M.W Watermark
Avantages des Presses Filtrantes à Plateaux et Cadres
Les presses à plateaux et cadres offrent une grande flexibilité dans les médias filtrants. En plus du tissu filtrant, elles peuvent utiliser du papier filtre ou d’autres matériaux de filtration fins, ce qui les rend adaptées aux applications de filtration de polissage nécessitant une haute clarté du filtrat.
Le design permet également un remplacement relativement facile du tissu filtrant et un réglage de l’épaisseur du gâteau en modifiant les dimensions des cadres. Ces caractéristiques rendent les presses à plateaux et cadres adaptées aux suspensions à faible concentration de solides et aux capacités de production petites à moyennes.
Limites des Presses Filtrantes à Plateaux et Cadres
Malgré leur longue histoire industrielle, les presses à plateaux et cadres rencontrent plusieurs limites dans les opérations modernes à grande échelle.
L’efficacité de production est relativement faible en raison de l’opération par lots et des étapes auxiliaires prolongées telles que l’ouverture des plateaux, le retrait des gâteaux et le nettoyage des tissus. L’équipement nécessite généralement une grande zone d’installation, augmentant ainsi les coûts de construction de l’usine.
L’humidité des gâteaux de filtration se situe généralement entre 20 % et 40 %, ce qui nécessite souvent des processus de séchage supplémentaires et augmente la consommation d’énergie. De plus, de nombreuses presses à plateaux et cadres dépendent fortement de l’opération manuelle ou semi-automatique, entraînant une intensité de travail élevée et des performances moins cohérentes.
Qu’est-ce qu’une Presse Filtrante Verticale ?
Une presse filtrante verticale est un système de filtration à haute efficacité conçu pour une production industrielle automatisée et à grande échelle. Les plaques de filtration sont disposées verticalement, permettant une décharge du gâteau assistée par gravité et une installation compacte de l’équipement.
Diagramme d’une presse filtrante verticale en processus de filtration et de décharge du gâteau
Les presses filtrantes verticales NHD sont conçues pour gérer des processus chimiques et métallurgiques complexes où la fiabilité, la capacité et la stabilité opérationnelle sont essentielles.
Avantages de Conception et Structurels des Presses Filtrantes Verticales
Une différence majeure entre les presses filtrantes verticales et les presses à plateaux et cadres réside dans la construction de l’équipement.
Les presses filtrantes verticales NHD utilisent des plaques filtrantes entièrement métalliques, généralement fabriquées en acier inoxydable. Comparées aux plaques en polymères utilisées dans les presses traditionnelles, les plaques métalliques offrent une résistance structurelle plus élevée, une meilleure résistance à la corrosion, une meilleure tolérance à la température et une durée de vie plus longue.
La disposition verticale permet également de réduire considérablement l’encombrement de l’équipement. Dans de nombreuses applications, les presses filtrantes verticales nécessitent seulement un quart à un dixième de la surface d’installation des presses à plateaux et cadres de capacité similaire, ce qui peut considérablement réduire l’investissement dans les infrastructures de l’usine.
Comparaison de l’encombrement : Presse Filtrante Verticale vs. Presse Filtrante à Plateaux et Cadres
Productivité et Performance de Filtration
Les presses filtrantes verticales sont conçues pour maximiser l’efficacité de production et la cohérence opérationnelle.
La capacité de filtration par unité de surface peut atteindre jusqu’à six fois celle des presses à plateaux et cadres, et la capacité totale du système peut augmenter de jusqu’à trente fois dans des conditions optimisées. Les cycles de filtration sont considérablement plus courts. Dans des conditions optimales, le cycle de filtration rapide peut être complété en aussi peu que 5-6 minutes, permettant une production continue à haut débit.
Un autre avantage majeur est la capacité supérieure de déshydratation. Grâce à une pression élevée, les presses filtrantes verticales peuvent atteindre des niveaux d’humidité des gâteaux de filtration inférieurs à 10 %. Une humidité plus basse réduit les besoins de séchage en aval, économisant à la fois la consommation d’énergie et les coûts de transport.
Automatisation et Fiabilité Opérationnelle
L’automatisation est un avantage clé des presses filtrantes verticales. Les systèmes NHD intègrent la filtration automatisée, le lavage, la décharge des gâteaux et le nettoyage des tissus filtrants des deux côtés. Les systèmes de contrôle intelligent permettent de surveiller en temps réel et de diagnostiquer les défauts.
En fonctionnement pratique, un opérateur peut superviser plusieurs machines simultanément, réduisant ainsi significativement les coûts de main-d’œuvre et améliorant la cohérence opérationnelle. Les cycles entièrement automatisés minimisent également les erreurs humaines et améliorent la stabilité globale du processus.
Différences Clés entre les Presses Filtrantes à Plateaux et Cadres et les Presses Filtrantes Verticales
Les presses filtrantes à plateaux et cadres sont traditionnellement utilisées dans des applications qui privilégient la flexibilité de filtration et un investissement initial plus faible. Elles sont performantes dans la filtration de polissage et le traitement à faible teneur en solides.
Les presses filtrantes verticales sont conçues pour la production industrielle moderne nécessitant une grande capacité, une haute automatisation et un faible coût d’exploitation. Leurs avantages deviennent particulièrement significatifs dans les industries chimiques, métallurgiques et minières où le fonctionnement continu et la faible humidité des produits sont cruciaux.

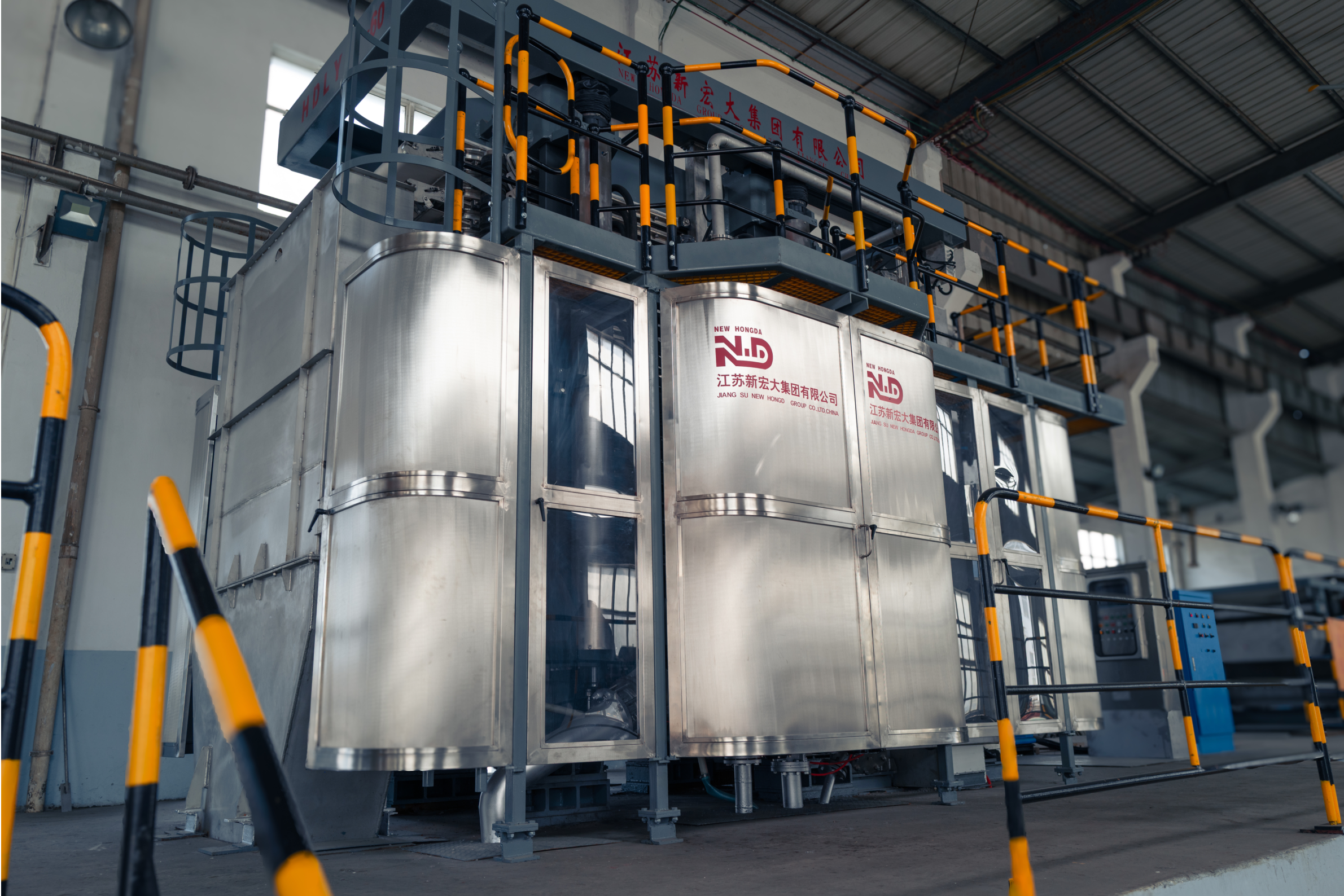

Presse Filtrante Verticale NHD
Quelle Presse Filtrante Convient à votre Application ?
Une presse filtrante à plateaux et cadres est généralement appropriée pour :
- La filtration de polissage ou la clarification fine
- Les suspensions à faible concentration de solides
- La production à petite ou moyenne échelle
- Les applications nécessitant des médias filtrants flexibles
Une presse filtrante verticale est généralement recommandée pour :
- Les suspensions à haute concentration de solides
- La production continue à grande échelle
- Les applications nécessitant une faible humidité des gâteaux
- Les processus de filtration entièrement automatisés
- Les environnements de fonctionnement corrosifs ou à haute température
Conclusion
Les presses filtrantes à plateaux et cadres et verticales restent des technologies importantes dans la filtration industrielle. Les presses à plateaux et cadres offrent de la flexibilité et restent adaptées aux applications de polissage et aux opérations à plus petite échelle.
Cependant, à mesure que la production industrielle exige de plus en plus d’efficacité, une consommation d’énergie réduite et une plus grande automatisation, les presses filtrantes verticales offrent des avantages clairs. Les presses filtrantes verticales NHD offrent un débit plus élevé, un encombrement réduit, une réduction de l’humidité des gâteaux et un fonctionnement entièrement automatisé, aidant les installations industrielles à améliorer la productivité à long terme et le contrôle des coûts.
Choisir la bonne technologie de filtration n’est pas seulement une décision de processus mais aussi un investissement stratégique dans la performance opérationnelle et la compétitivité.
FAQ
Q : Quelle est la principale différence entre une presse filtrante à plateaux et cadres et une presse filtrante verticale ?
R : Une presse filtrante à plateaux et cadres fonctionne horizontalement et est généralement manuelle ou semi-automatique. Une presse filtrante verticale utilise des plaques disposées verticalement avec des cycles entièrement automatisés, offrant une plus grande capacité, une filtration plus rapide, une humidité des gâteaux plus faible et une demande de main-d’œuvre réduite, la rendant plus adaptée à la production à grande échelle.
Q : Quelle presse filtrante produit une humidité des gâteaux plus faible ?
R : Les presses filtrantes verticales atteignent généralement des niveaux d’humidité inférieurs à 10 % grâce à une déshydratation à haute pression. Les presses filtrantes à plateaux et cadres produisent généralement une humidité de 20-40 %, nécessitant souvent un séchage supplémentaire.
Q : Une presse filtrante verticale est-elle adaptée aux applications industrielles à grande échelle ?
R : Oui. Les presses filtrantes verticales supportent un haut débit, des temps de cycle plus courts et une opération automatisée, permettant une utilisation efficace dans des industries telles que l’exploitation minière, le traitement chimique, la métallurgie et le traitement environnemental.
Q : Quand doit-on choisir une presse filtrante à plateaux et cadres ?
R : Les presses filtrantes à plateaux et cadres sont adaptées aux applications nécessitant une haute précision de filtration, des médias filtrants flexibles et une capacité de production plus petite, tels que la filtration de polissage et les processus à l’échelle du laboratoire.
