Las prensas de filtro se utilizan ampliamente en el procesamiento químico, la metalurgia, la minería y el tratamiento ambiental para la separación sólido-líquido. A medida que las industrias continúan buscando una mayor eficiencia de producción, menores costos operativos y una mayor automatización, las tecnologías tradicionales de filtración se comparan cada vez más con soluciones avanzadas.
Dos opciones comúnmente evaluadas son la Prensa de Filtro de Placas y Marcos y la Prensa de Filtro Vertical. Aunque las prensas de placas y marcos siguen siendo populares debido a su estructura simple y menor costo inicial, las prensas de filtro vertical, como las desarrolladas por New Hongda (NHD), están diseñadas para cumplir con las demandas industriales modernas de alta capacidad de producción, automatización y estabilidad operativa a largo plazo.
Este artículo compara estas dos tecnologías en términos de productividad, espacio ocupado, materiales del equipo, humedad del pastel y automatización, ayudando a los ingenieros y operadores de plantas a seleccionar el sistema de filtración adecuado.
¿Qué es una Prensa de Filtro de Placas y Marcos?
La prensa de filtro de placas y marcos es un dispositivo tradicional de filtración por lotes que consta de placas planas y marcos huecos alternados. Cuando se ensamblan, estos componentes forman cámaras de filtración donde se acumulan sólidos durante la operación.
El lodo se bombea al filtro a través de puertos de alimentación en las esquinas. Las partículas sólidas se acumulan en las superficies de las telas filtrantes, formando pasteles de filtro dentro de los marcos, mientras que el filtrado fluye a través de canales de drenaje y sale del sistema. Una vez que la filtración se completa, la prensa se abre y los pasteles de filtro se retiran manual o semimanualmente.
Diagrama de una prensa de filtro de placas y marcos, fuente: M.W Watermark
Ventajas de las Prensas de Filtro de Placas y Marcos
Las prensas de placas y marcos ofrecen una gran flexibilidad en los medios de filtración. Además de la tela filtrante, pueden utilizar papel de filtro u otros materiales de filtración fina, lo que las hace adecuadas para aplicaciones de filtración de pulido que requieren alta claridad del filtrado.
El diseño también permite un reemplazo relativamente fácil de la tela filtrante y un ajuste del grosor del pastel modificando las dimensiones de los marcos. Estas características hacen que las prensas de placas y marcos sean adecuadas para barros con baja concentración de sólidos y capacidades de producción pequeñas a medianas.
Limitaciones de las Prensas de Filtro de Placas y Marcos
A pesar de su larga historia industrial, las prensas de placas y marcos enfrentan varias limitaciones en operaciones modernas a gran escala.
La eficiencia de producción es relativamente baja debido a la operación por lotes y los pasos auxiliares extendidos, como la apertura de placas, la remoción de pasteles y la limpieza de telas. El equipo generalmente requiere un área de instalación grande, lo que aumenta los costos de construcción de la planta.
La humedad del pastel de filtro generalmente oscila entre el 20% y el 40%, lo que a menudo requiere procesos de secado adicionales y aumenta el consumo de energía. Además, muchas prensas de placas y marcos dependen en gran medida de la operación manual o semiautomática, resultando en mayor intensidad laboral y rendimiento menos consistente.
¿Qué es una Prensa de Filtro Vertical?
Una prensa de filtro vertical es un sistema de filtración de alta eficiencia diseñado para producción industrial automatizada y a gran escala. Las placas de filtración están dispuestas verticalmente, permitiendo la descarga del pastel asistida por gravedad y una instalación de equipos compacta.
Diagrama de una Prensa de Filtro Vertical en el Proceso de Filtración y Descarga del Pastel
Las prensas de filtro verticales de NHD están diseñadas para manejar procesos químicos y metalúrgicos complejos donde son esenciales la fiabilidad, la capacidad y la estabilidad operativa.
Ventajas de Diseño y Estructurales de las Prensas de Filtro Verticales
Una diferencia importante entre las prensas de filtro verticales y las de placas y marcos radica en la construcción del equipo.
Las prensas de filtro verticales de NHD utilizan placas de filtro totalmente metálicas, generalmente hechas de acero inoxidable. En comparación con las placas de polímero utilizadas en las prensas tradicionales, las placas metálicas proporcionan una mayor resistencia estructural, mejor resistencia a la corrosión, mejor tolerancia a la temperatura y una vida útil más larga.
La disposición vertical también permite reducir significativamente el espacio ocupado por el equipo. En muchas aplicaciones, las prensas de filtro verticales solo requieren entre una cuarta y una décima parte del área de instalación de las prensas de placas y marcos con capacidad similar, lo que puede reducir sustancialmente la inversión en infraestructura de la planta.
Comparación del Espacio Ocupado: Prensa de Filtro Vertical vs. Prensa de Filtro de Placas y Marcos
Productividad y Rendimiento de Filtración
Las prensas de filtro verticales están diseñadas para maximizar la eficiencia de producción y la consistencia operativa.
La capacidad de filtración por unidad de área puede llegar a ser hasta seis veces la de las prensas de placas y marcos, y la capacidad total del sistema puede aumentar hasta treinta veces en condiciones óptimas. Los ciclos de filtración son significativamente más cortos. En condiciones óptimas, el ciclo de filtración rápido puede completarse en tan solo 5-6 minutos, permitiendo una producción continua de alta capacidad.
Otra ventaja importante es la capacidad superior de deshidratación. A través de una presión elevada, las prensas de filtro verticales pueden lograr niveles de humedad del pastel de filtro de menos del 10%. La menor humedad reduce los requisitos de secado posteriores, ahorrando tanto en consumo de energía como en costos de transporte.
Automatización y Fiabilidad Operativa
La automatización es una ventaja clave de las prensas de filtro verticales. Los sistemas de NHD integran filtración automatizada, lavado, descarga de pastel y limpieza de telas filtrantes por ambos lados. Los sistemas de control inteligentes permiten el monitoreo en tiempo real y el diagnóstico de fallos.
En la operación práctica, un operador puede supervisar múltiples máquinas simultáneamente, reduciendo significativamente los costos laborales y mejorando la consistencia operativa. Los ciclos completamente automatizados también minimizan el error humano y mejoran la estabilidad general del proceso.
Diferencias Clave entre las Prensas de Filtro de Placas y Marcos y las Prensas de Filtro Verticales
Las prensas de filtro de placas y marcos se utilizan tradicionalmente en aplicaciones que enfatizan la flexibilidad de filtración y una menor inversión inicial. Funcionan bien en la filtración de pulido y el procesamiento de bajas concentraciones de sólidos.
Las prensas de filtro verticales están diseñadas para la producción industrial moderna que requiere alta capacidad, alta automatización y bajo costo operativo. Sus ventajas se vuelven especialmente significativas en industrias químicas, metalúrgicas y mineras, donde la operación continua y la alta sequedad del producto son críticas.

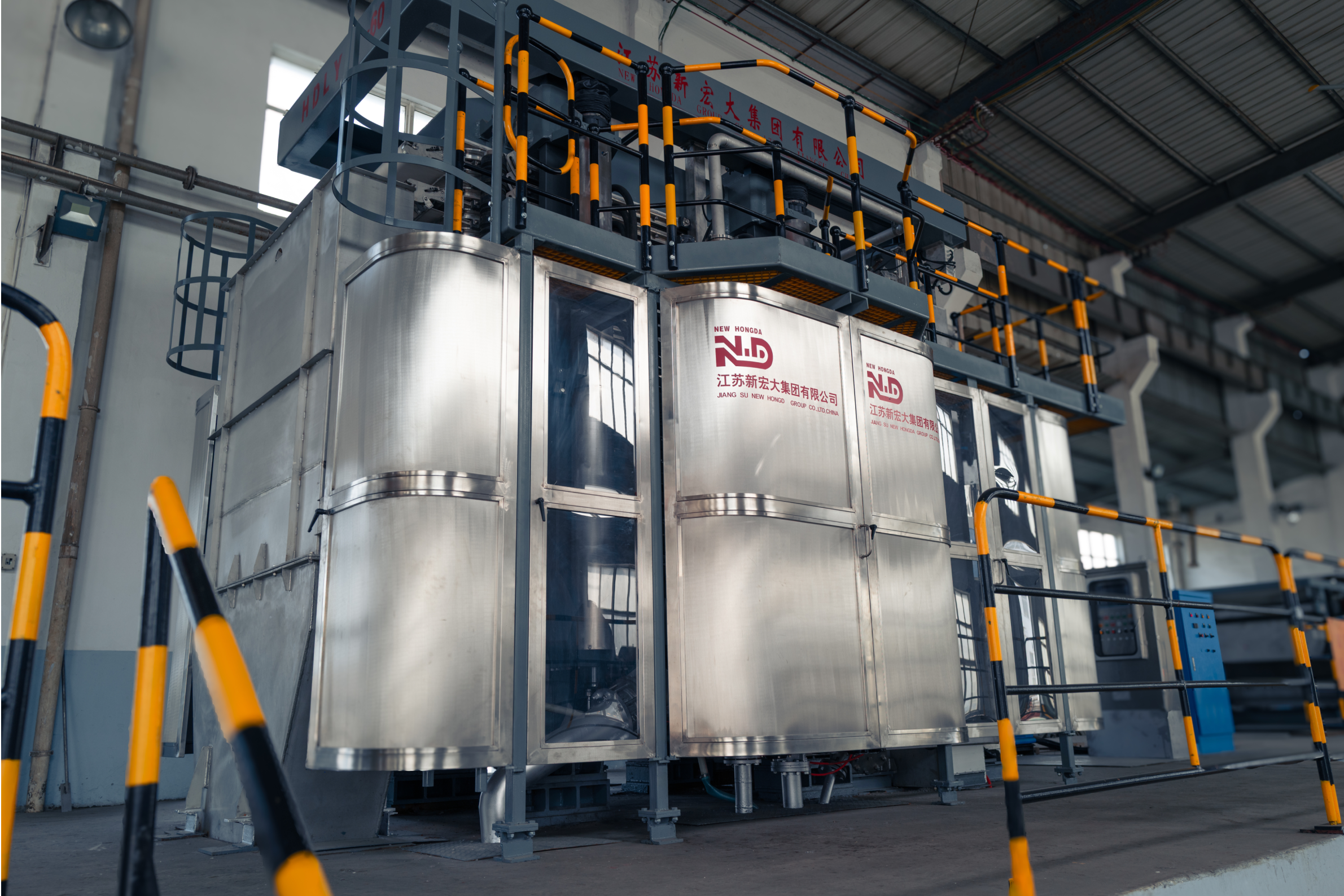

Prensa de Filtro Vertical NHD
¿Cuál Prensa de Filtro es Adecuada para Tu Aplicación?
Una prensa de filtro de placas y marcos es típicamente adecuada para:
- Filtración de pulido o clarificación fina
- Barros de baja concentración de sólidos
- Producción a pequeña o mediana escala
- Aplicaciones que requieren medios de filtración flexibles
Una prensa de filtro vertical se recomienda generalmente para:
- Barros de alta concentración de sólidos
- Producción continua a gran escala
- Aplicaciones que requieren baja humedad en el pastel
- Procesos de filtración completamente automatizados
- Ambientes operativos corrosivos o de alta temperatura
Conclusión
Tanto las prensas de filtro de placas y marcos como las verticales siguen siendo tecnologías importantes en la filtración industrial. Las prensas de placas y marcos proporcionan flexibilidad y siguen siendo adecuadas para aplicaciones de pulido y operaciones a menor escala.
Sin embargo, a medida que la producción industrial demanda cada vez más eficiencia, menor consumo de energía y mayor automatización, las prensas de filtro verticales ofrecen ventajas claras. Las prensas de filtro verticales de NHD proporcionan mayor capacidad de producción, menor espacio de instalación, menor humedad en el pastel y operación completamente automatizada, ayudando a las instalaciones industriales a mejorar la productividad a largo plazo y el control de costos.
Seleccionar la tecnología de filtración adecuada no solo es una decisión de proceso, sino también una inversión estratégica en el rendimiento operativo y la competitividad.
FAQ
P: ¿Cuál es la principal diferencia entre una prensa de filtro de placas y marcos y una prensa de filtro vertical?
R: Una prensa de filtro de placas y marcos opera horizontalmente y suele ser manual o semiautomática. Una prensa de filtro vertical utiliza placas dispuestas verticalmente con ciclos completamente automatizados, ofreciendo mayor capacidad, filtración más rápida, menor humedad en el pastel y menor demanda de mano de obra, haciéndola más adecuada para la producción a gran escala.
P: ¿Qué prensa de filtro produce menor humedad en el pastel de filtro?
R: Las prensas de filtro verticales generalmente logran niveles de humedad por debajo del 10% gracias a la deshidratación a alta presión. Las prensas de filtro de placas y marcos suelen producir entre un 20% y un 40% de humedad, requiriendo a menudo secado adicional.
P: ¿Es una prensa de filtro vertical adecuada para aplicaciones industriales a gran escala?
R: Sí. Las prensas de filtro verticales soportan alta capacidad, tiempos de ciclo más cortos y operación automatizada, permitiendo un uso eficiente en industrias como la minería, el procesamiento químico, la metalurgia y el tratamiento ambiental.
P: ¿Cuándo se debe seleccionar una prensa de filtro de placas y marcos?
R: Las prensas de filtro de placas y marcos son adecuadas para aplicaciones que requieren alta precisión de filtración, medios de filtración flexibles y capacidad de producción más pequeña, como filtración de pulido y procesos a escala de laboratorio.
