Los circuitos de procesamiento de minerales dependen de algunas operaciones unitarias críticas que dictan silenciosamente la estabilidad general, la eficiencia de costos y el rendimiento metalúrgico, y el espesado es una de esas operaciones. Aunque a menudo se coloca entre la molienda, la flotación, la lixiviación, la filtración y la gestión de relaves, su influencia se extiende mucho más allá de la simple separación sólido-líquido. Un espesador bien diseñado determina cuán efectivamente recuperas agua, cuán consistentemente opera el equipo aguas abajo y cuántos riesgos se acumulan en el manejo de relaves a largo plazo.
Este artículo examina el papel técnico de los espesadores desde una perspectiva de proceso y operativa, con un enfoque en funciones, lógica de diseño, prioridades de control y valor práctico en plantas modernas.
¿Qué papel fundamental juegan los espesadores en los circuitos de procesamiento de minerales?
Un espesador no es solo un «tanque de sedimentación». Funcionalmente, es un sistema de separación impulsado por gravedad que equilibra el comportamiento hidráulico, la agregación de partículas y el transporte mecánico para lograr una densidad y claridad controladas.
Desde el punto de vista del proceso, sus tareas principales incluyen:
- Aumentar la densidad del fondo para estabilizar la filtración, el bombeo o la disposición aguas abajo
- Aclarar el agua del desbordamiento para reutilizarla en los circuitos de molienda, flotación o lavado
- Actuar como un buffer entre el suministro variable de entrada y las unidades sensibles aguas abajo
- Permitir el lavado a contracorriente (CCD) cuando las pérdidas solubles deben minimizarse
Los diseños modernos dependen en gran medida de la sedimentación asistida por floculación, que puede mejorar la eficiencia de sedimentación muchas veces en comparación con la sedimentación natural. Cuando la floculación se optimiza, la zona de transición efectivamente desaparece y la interfaz se define claramente.
¿Cómo interactúan la gravedad, la sedimentación y la floculación?
La gravedad arrastra hacia abajo las partículas de mayor densidad, pero en la mayoría de lodos finos, este mecanismo por sí solo es demasiado lento para soportar el rendimiento industrial. Los floculantes alteran la química de la superficie y fomentan que las partículas se unan en agregados más grandes, lo que aumenta drásticamente la velocidad de sedimentación. El espesador, por tanto, se convierte en un entorno de reacción controlada donde la hidrodinámica, la química y el tiempo de residencia interactúan continuamente.
¿Por qué el rendimiento del espesador influye directamente en la recuperación de agua y la estabilidad del circuito?
La escasez de agua y la regulación de relaves han cambiado el espesado de una «operación de apoyo» a un punto de control estratégico. Cada porcentaje de aumento en la densidad del fondo representa una reducción medible en las pérdidas de agua hacia los relaves y una mejora directa en el balance hídrico del sitio.
El mal rendimiento del espesador a menudo se manifiesta aguas abajo como:
- Tasas de filtración inestables
- Cavitación de bombas debido a una densidad de lodo inconsistente
- Consumo elevado de reactivos en flotación
- Mayor riesgo en la presa de relaves debido al exceso de agua libre
Por el contrario, un espesado estable crea un comportamiento hidráulico predecible en toda la planta. Los sistemas avanzados integran instrumentación que mide continuamente el nivel de lodo y la concentración de sólidos mediante métodos ultrasónicos y alimenta estos datos al sistema de control para un ajuste en bucle cerrado, permitiendo la coordinación en tiempo real entre el torque del rastrillo, la tasa de alimentación, la dilución y la descarga.
¿Cómo depende la estabilidad del proceso de la consistencia del flujo del fondo?
La densidad del flujo del fondo es efectivamente el «latido cardíaco» del espesador. Si la densidad fluctúa, las bombas, los filtros y las tuberías aguas abajo experimentan estrés mecánico y operativo. Un espesador estable no solo logra alta densidad, sino que logra densidad repetible bajo condiciones de alimentación variables.
¿Cómo reducen los elementos mecánicos y de control modernos el riesgo operativo?
Históricamente, la fiabilidad mecánica ha limitado los espesadores de alta densidad. La compactación excesiva de la cama podría causar condiciones de sobrecarga del rastrillo, fallas en la caja de cambios o distorsión estructural. Los diseños modernos, por tanto, combinan funcionalidad protectora directamente con las arquitecturas de accionamiento y control.
Los mecanismos de protección clave incluyen:
- Detección de torque en tiempo real en el sistema de accionamiento
- Alarmas automáticas cuando el torque excede los límites preestablecidos
- Apagado automatizado para proteger los componentes mecánicos
- Ajustes de proceso adaptativos para reequilibrar sedimentos y descarga
Un sistema indicador de torque puede detectar continuamente cambios de torque y coordinar parámetros del proceso para mantener la carga dentro de una ventana definida, mientras sigue protegiendo el rastrillo y el accionamiento si ocurren condiciones anormales.
¿Por qué es más crítico el manejo del torque en la operación de alta densidad?
A medida que aumenta la densidad del flujo del fondo, la resistencia interna dentro de la cama asentada aumenta drásticamente. Sin monitoreo preciso del torque y control responsivo, el sistema se vuelve vulnerable a eventos de sobrecarga repentina. El espesado de alta densidad es, por lo tanto, tanto un desafío de control como uno mecánico.
¿Dónde se vuelve estratégicamente valioso el espesado de cono profundo?
Los espesadores de cono profundo están diseñados para aplicaciones donde se requiere densidad de flujo del fondo extrema, alta compresión y gran rendimiento al mismo tiempo. Esto es particularmente relevante en la gestión de residuos de alúmina, el desaguado de relaves y operaciones con restricciones hídricas.
Un ejemplo bien documentado es el rendimiento del espesador de cono profundo de la serie NHD, cuya capacidad puede alcanzar aproximadamente 15 veces la de los diseños convencionales, mientras que la capacidad de compresión del flujo del fondo se acerca a una mejora de diez veces. Mientras tanto, su configuración estructural minimiza el daño a los agregados floculados durante la dilución y la introducción de alimentación.
En términos prácticos, tal rendimiento permite:
- Reducción significativa de la huella para instalaciones de gran capacidad
- Mayores sólidos en el flujo del fondo para mejorar la capacidad de apilamiento de relaves
- Menor dependencia en la capacidad de filtración aguas abajo
- Mejor reutilización de agua en toda la planta

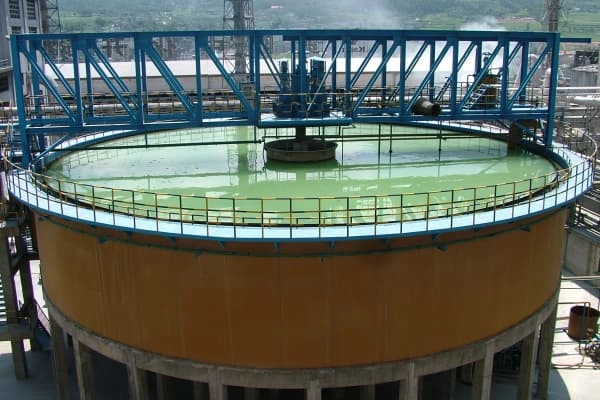

Una mirada más cercana a la lógica de ingeniería detrás de esta categoría se puede ver en soluciones como el espesador de cono profundo de la serie NHD, que integra sistemas de accionamiento de alta carga, monitoreo avanzado y automatización de procesos para apoyar la operación continua de alta densidad.
¿Por qué importa la geometría en el diseño de cono profundo?
El ángulo del cono, las proporciones de altura a diámetro y la configuración del cubo de alimentación ejercen una influencia profunda sobre los gradientes de compresión dentro de la cama de sedimentos. La geometría adecuadamente proporcionada promueve la compactación gradual y consistente en lugar de una consolidación abrupta, mejorando el comportamiento de descarga mientras preserva la integridad estructural del rastrillo.
¿Cómo permiten los espesadores un lavado eficiente a través de circuitos CCD?
La Decantación a Contracorriente (CCD) se utiliza comúnmente en plantas de alúmina, dióxido de titanio e hidrometalurgia donde la pérdida de solubles debe mantenerse al mínimo. En CCD, una cantidad de etapas de espesado se disponen en serie, con el lodo pasando en dirección descendente y el agua de lavado pasando en dirección ascendente. Esta estructura permite la eliminación progresiva de impurezas disueltas, un menor consumo de agua fresca y una mayor recuperación general de componentes solubles.
La tecnología CCD se aplica comúnmente en el lavado de barro rojo, residuos de titanio y otros lodos químicamente complejos, y su efectividad depende de un rendimiento estable del espesador en todas las etapas.
¿Qué limita la eficiencia de CCD en la práctica?
La eficiencia teórica en los sistemas CCD depende de la eficiencia de la etapa, el control de la dilución y la claridad del desbordamiento. Sin embargo, las limitaciones prácticas a menudo provienen de una gestión inadecuada del nivel de la cama, una distribución desigual del floculante o restricciones mecánicas que impiden la consistencia del flujo del fondo. Por lo tanto, las características de diseño del espesador y el control determinan si CCD proporciona un rendimiento de producción confiable o permanece meramente como un marco conceptual.
¿Cómo contribuye NHD al desarrollo y despliegue a gran escala de sistemas de espesadores?
A nivel de sistema, el rendimiento del equipo es inseparable de la capacidad de ingeniería.
NHD opera como un fabricante de ingeniería integrado que combina diseño, I+D, fabricación, instalación y entrega EPC. Empleamos a más de 800 personas, incluyendo más de 260 personal de ingeniería y técnico, y operamos instalaciones de producción que superan los 270,000 metros cuadrados en el centro de fabricación de acero inoxidable de China. Nuestro portafolio de productos cubre equipos de filtración, agitadores, sistemas de espesadores, materiales de acero inoxidable, recipientes a presión, sistemas de desulfuración y recipientes químicos no estándar, sirviendo a industrias como productos químicos de fosfato, refinación de alúmina, metalurgia no ferrosa, dióxido de titanio e ingeniería ambiental, entre otras.
Durante más de tres décadas, hemos suministrado equipos a más de 500 proyectos de ingeniería y a más de 1,000 clientes industriales en 52 países, lo que demuestra nuestra fuerte fortaleza en este campo.
¿Qué indicadores prácticos definen un espesador de alto rendimiento?
En lugar de simplemente confiar en las clasificaciones de capacidad de diseño nominal, los operadores experimentados evalúan la efectividad del espesador a través de métricas de rendimiento integrales, incluyendo:
- Densidad de flujo del fondo alcanzable bajo condiciones de alimentación reales
- Estabilidad del torque bajo carga variable de sólidos
- Receptividad del sistema de control a las perturbaciones del proceso
- Claridad del desbordamiento en el rendimiento objetivo
- Durabilidad mecánica bajo carga pesada a largo plazo
Los índices de proceso proporcionan una visión cuantitativa. En sistemas de alto rendimiento, los sólidos en el sobrenadante final de lavado pueden ser menores a 0.2 g/L, mientras que el contenido de sólidos en el flujo del fondo típicamente varía entre 46–53% bajo condiciones industriales exigentes.
¿Por qué las pruebas de laboratorio rara vez predicen el rendimiento a escala completa?
Aunque las pruebas de sedimentación a escala de banco proporcionan una guía útil, no pueden replicar adecuadamente el comportamiento de compresión a escala completa, la mecánica del rastrillo o la estabilidad prolongada del floc. Las características de diseño probadas en campo y los datos operativos generalmente ofrecen indicadores más confiables que las predicciones teóricas de la tasa de sedimentación.
Conclusión
Los espesadores ya no funcionan como separadores pasivos al final del diagrama de flujo. Configuran la estrategia hídrica, dictan el comportamiento de los relaves y determinan si el equipo aguas abajo opera de manera predecible o lucha constantemente.
Para operaciones dirigidas a una producción sostenible bajo restricciones normativas y de recursos, la estrategia de espesado no es un tema auxiliar. Es central para el rendimiento de la planta.
Preguntas Frecuentess
P: ¿Cómo decides entre espesado convencional y de cono profundo?
R: La decisión depende de la densidad objetivo del flujo del fondo, las restricciones de espacio, los objetivos de recuperación de agua y las limitaciones del equipo aguas abajo. El diseño de cono profundo es particularmente adecuado para aplicaciones que demandan densidades elevadas combinadas con alto rendimiento, donde la eficiencia espacial y la conservación de agua son significativas.
P: ¿Cuál es la causa más común de falla mecánica del espesador?
R: El torque excesivo causado por la compactación incontrolada de la cama es el riesgo principal. Esto normalmente está vinculado con el mal control del proceso, una estrategia de dilución inadecuada o protección insuficiente del accionamiento.
P: ¿Se puede mejorar el rendimiento del espesador sin cambiar el hardware?
R: En numerosos casos, se logran mejoras significativas a través de la optimización de la selección de floculantes, los protocolos de dosificación, las características hidráulicas del cubo de alimentación y la sintonización de los parámetros de control antes de considerar cualquier modificación estructural.
