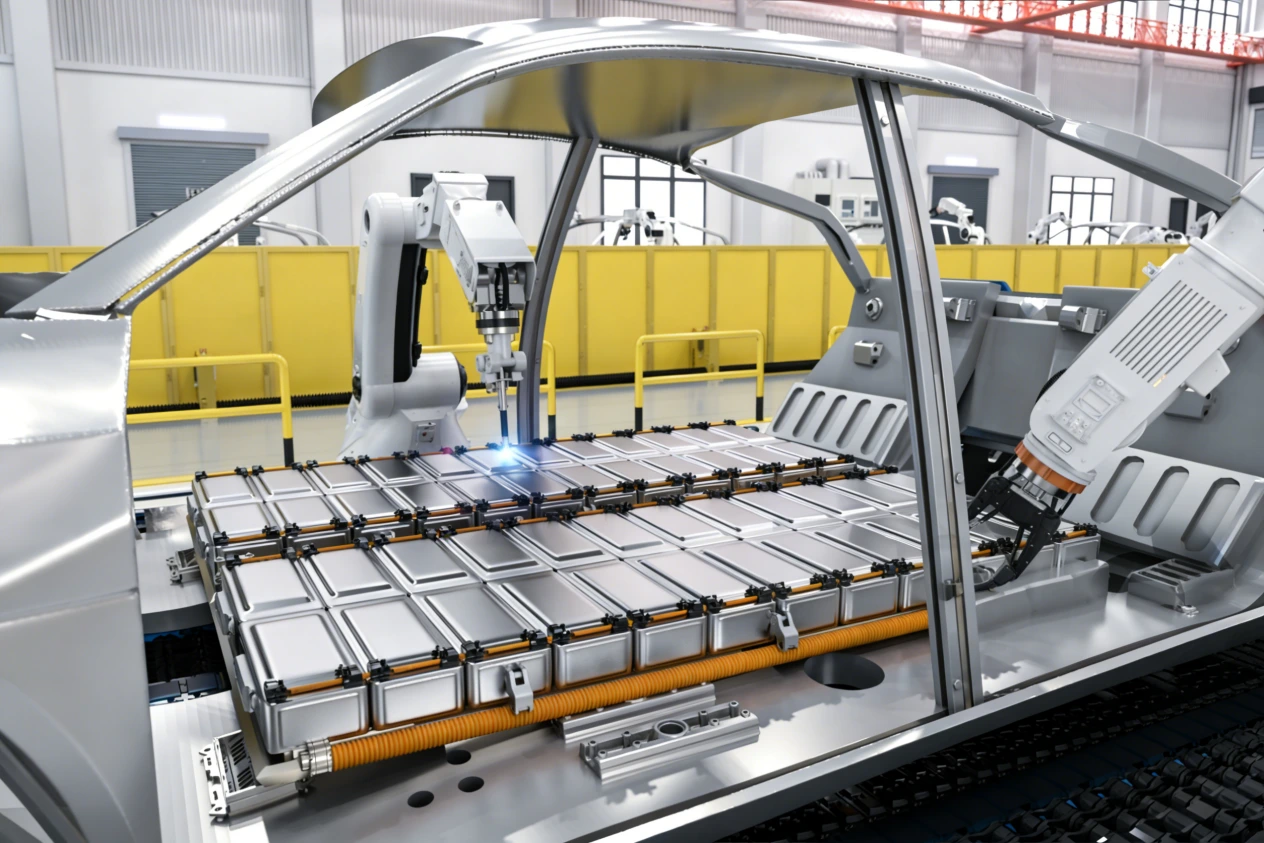

Elektrofahrzeuge rollen mittlerweile von Montagelinien um die Millionen ab, und Netzspeicherprojekte tauchen fast wöchentlich auf. Im Herzen vieler dieser Systeme sitzt die LFP-Batterie – stabil, sicher und immer erschwinglicher. Doch die Leistung jeder LFP-Zelle beginnt weit stromaufwärts, bei der sorgfältigen Produktion von batteriefähigem Eisenphosphat (FePO). ₄). Ein schwaches Glied in dieser Kette kann die Lebensdauer oder die Sicherheitsmargen ruinieren. Der kritische Gatekeeper-Schritt ist die Phosphatfiltration kombiniert mit gründlichem Filterkuchenwaschen. Ohne sie bleiben lösliche Verunreinigungen gefangen und beschädigen später die Kathode. Genau deshalb wenden sich mehr Anlagen an fortschrittliche vertikale Filterpressentechnologie, um strenge Reinheitsziele für Batteriequalität im industriellen Maßstab zu erreichen.

Warum Batterie-Grade FePO ₄ Reinheit ist schwer

Batteriehersteller setzen sich harte Ziele, die weit über eine einfache Reinheitszahl hinausgehen. Sie verlangen Eisenphosphat, das eine konsistente Spannung und eine lange Lebensdauer in der fertigen Zelle liefert. Diese Ziele zu erreichen beginnt mit dem Wissen, was genau das Material hinterlassen muss.

Was "Reinheit" wirklich in FePO bedeutet ₄

Reinheit bedeutet in diesem Zusammenhang mehr als 99,5 % FePO ₄ Inhalt. Es erfordert auch extrem niedrige Gehalte an löslichen Ionen wie Natrium, Sulfat und Chlorid - oft unter 0,05%. Feinpartikel-Kontamination muss unter Kontrolle bleiben, da überdimensionierte oder unterdimensionierte Körner die Schlammviskosität später in der Kathodenbeschichtung beeinflussen. Selbst Spuren von Schwermetallen können Nebenreaktionen auslösen, die die Batterielebensdauer nach 1.000 Zyklen um 15 bis 20 % verkürzen. Kurz gesagt, jedes Kilogramm Eisenphosphat-Slurry trägt Mutterlauge reich an nicht umgesetzten Phosphaten und Säuren. Wenn diese Rückstände nicht vor der Trocknung und Kalzinierung entfernt werden, scheitert das endgültige Pulver die Reinheitstests der Batteriequalität.

Die Ziele klar zu machen ist nur der erste Schritt. Viele ältere Filtrationsmethoden können einfach nicht mithalten, wenn die tägliche Produktion von Hunderten von Kilogramm auf Dutzende von Tonnen steigt.

Warum die traditionelle Filtration oft im Maßstab fehlschlägt

Nehmen Sie Gürtelfilter als typisches Beispiel. Sie bilden einen dünnen Kuchen, der sehr leicht reißt. Waschen Sie Wasser dann Kanäle durch die Risse, anstatt die alte Spirituose gleichmäßig heraus zu schieben. Der entladene Kuchen trägt oft mehr als 30 % Feuchtigkeit. Dies zwingt einen zusätzlichen Energieverbrauch in den nachgelagerten Trocknern. Platte-und-Rahmen-Pressen verlassen sich auf manuelle Plattenöffnung und Tuchwechsel. Jeder menschliche Schritt bringt das Risiko von Fehlern und Kontamination. Bei hohem Durchsatz ändert sich die Kuchendicke über jede Platte. Die Entfernung von Verunreinigungen unterscheidet sich daher von Charge zu Charge. Wenn die Pflanzen größer werden, werden diese Probleme nur noch schlimmer. Das Ergebnis ist häufiges Material außerhalb der Spezifikation, höherer Abfall und verlorene Produktionszeiten.

Der entscheidende Schritt zur Reinheit: Filterkuchenwaschen

Die Formung des Kuchens ist wichtig, aber die wirkliche Reinigung findet in den nächsten Minuten statt. Filterkuchenwaschen verwandelt eine einfache Feststoff-Flüssigkeit-Trennung in einen wahren Reinigungsprozess, der die nachgelagerte Kathodenleistung schützt.

Verschiebungswaschen: Wie Reinheit tatsächlich erreicht wird

Bei der Verschiebewasche gelangt nach der ersten Filtration reines Wasser in die Kammer. Es drückt die gefangene Mutterlauge in einem stetigen kolbenähnlichen Strom durch den Kuchen heraus. Eine richtig gestaltete Kammer sorgt dafür, dass sich die Waschfront gleichmäßig über den gesamten Kuchen bewegt. Kurzschlusswege verschwinden. Bei einem Waschverhältnis von 1,5 bis 2,0 mal dem Kuchenleervolumen fallen lösliche Verunreinigungen um 90 bis 95 %. Der Prozess funktioniert am besten, wenn der Kuchen selbst dicht und frei von Rissen ist. Hochdrucksysteme schaffen diese Art von Kuchen viel zuverlässiger als ältere Geräte.

Einstufiges Waschen erhöht bereits die Qualität spürbar. Dennoch verlangen die strengsten LFP-Spezifikationen oft noch strengere Kontrolle und steinfeste Charge-to-Charge-Wiederholbarkeit.

Warum mehrstufiges Waschen die Konsistenz verbessert

Ein zweiter Druck nach dem ersten Waschen entfernt die restliche Flüssigkeit, bevor ein zweiter Waschzyklus beginnt. Dieser stufenförmige Ansatz erfrischt die Antriebskraft für die Diffusion und reduziert den endgültigen Verunreinigungsniveau um weitere 5-8 %. Anlagen, die mehrstufig waschen, berichten über eine geringere Standardabweichung im Gehalt an löslichen Ionen in 100 aufeinanderfolgenden Chargen. Der zusätzliche Schritt erhöht auch die Phosphatrückgewinnungsraten um über 98 %, was Rohstoffkosten ohne zusätzliche Ausrüstung senkt.

Warum vertikale Druckfilter herkömmliche Methoden ersetzen?

Ältere Filter dienen der Industrie seit Jahrzehnten, aber ihre Einschränkungen werden bei modernen LFP-Volumen offensichtlich. Vertikaler Druckfilters lösen diese Schmerzpunkte durch höheren Druck, bessere Kuchenstruktur und volle Automatisierung.

Hochdruckfiltration, die einen einheitlicheren Kuchen schafft

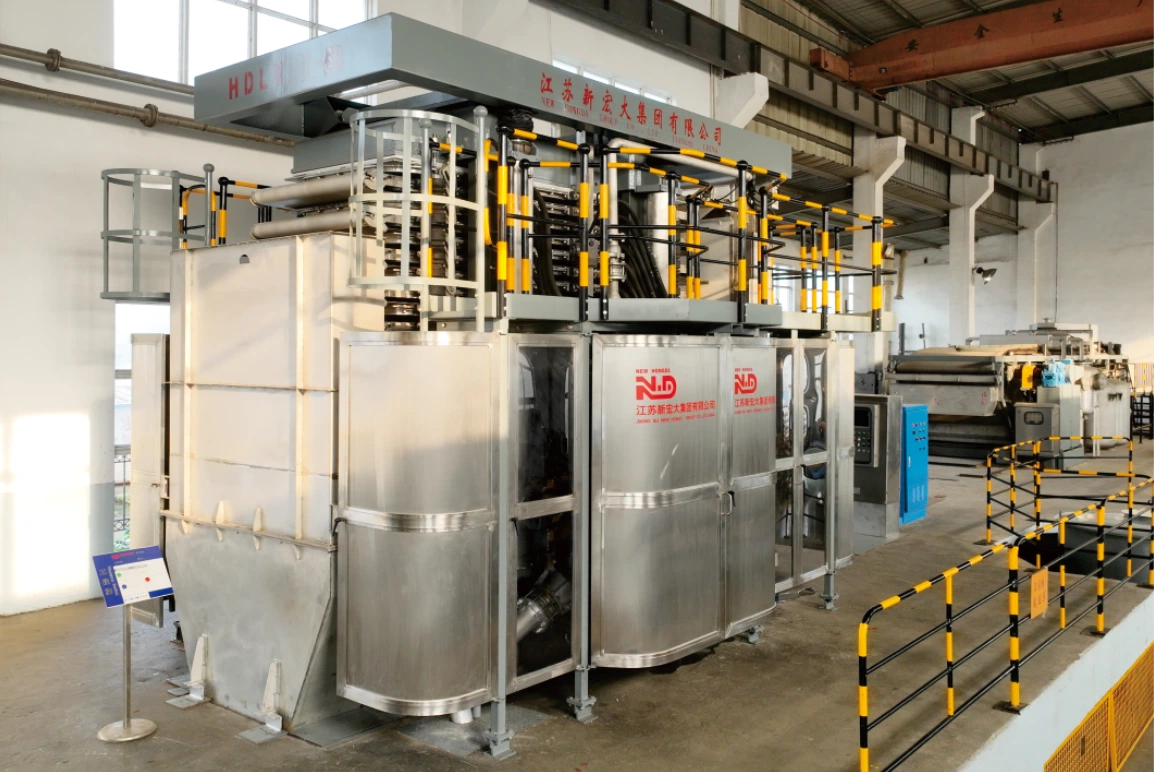

Die vertikale Konstruktion stapelt Filterkammern in einem kompakten Viersäulenrahmen. Der Hydraulikdruck erreicht 1,6 MPa - etwa dreimal höher als typische Platten- und Rahmen-Einheiten. Diese Kraft schafft einen Kuchen bis zu 45 mm dick, der dicht und gleichmäßig von oben nach unten ist. Gleichmäßigkeit verhindert Kanalisierung während des Waschens und hält die Filterklarheit hoch. Dadurch behält der Eisenphosphatfilter feine Partikel zurück, die sonst in herkömmlichen Aufstellungen entkommen würden.

Kuchenwaschleistung, die die Entfernung von Verunreinigungen verbessert

Sobald sich der Kuchen bildet, füllt sich die Kammer dank der flexiblen Membran vollständig mit Waschflüssigkeit. Jeder Teil des Kuchens sieht die gleichen Waschbedingungen. Durch diesen gründlichen Kontakt wird mehr Restflüssigkeit entfernt, als Schwerkraft- oder Niederdrucksysteme bewältigen können. Anlagen mit vertikaler Filterpressentechnologie erreichen nach dem gesamten Zyklus routinemäßig eine Endkuchenfeuchte von unter 10 %, wodurch in vielen Fällen keine separate Wärmetrocknung erforderlich ist.

Prozessstabilität, die mit der Automatisierung skaliert wird

Jeder Schritt - Füttern, Pressen, Waschen, Lufttrocknen und Entladen - läuft unter SPS-Steuerung. Die Bediener überwachen den gesamten Zyklus von einem einzigen Panel aus, das Selbstdiagnostik und Alarme umfasst. Das System wiederholt das gleiche Programm tausende Male ohne Variationen. Die Kapazität skaliert linear mit Filterfläche und erreicht sechsmal höhere Leistungen als gleichwertige Rahmenpressen. Diese Kombination aus Stabilität und Skala macht die Vertikalfilterpresse zur Wahl für neue LFP-Linien und Upgrades.

Integration der NHD Automatischen Filterpresse in Ihre LFP-Linie

Die Vorteile kennen ist nützlich. Wenn man genau sieht, wo die Ausrüstung passt und wie sie angepasst wird, wird die Theorie zu einem praktischen Projektplan. NHDDie automatische Filterpresse schließt sich ordentlich in bestehende Eisenphosphatflussblätter ein und liefert messbare Gewinne an Reinheit und Durchsatz in Batteriequalität.

Wo es in den Prozess passt

Der vertikale automatische Druckfilter sitzt unmittelbar stromabwärts des FePO ₄ Niederschlagsreaktor. Schlamm mit 20-30 % Feststoff gelangt in die Kammern. Filtrat verlässt, während Feststoffe den Kuchen bauen. Anschließend wird der Kuchen mit Hochdruckwasser gequetscht, gefolgt von einem Filter-Kuchenwaschen, einer zweiten Pressung, Drucklufttrocknung und automatischem Entladen. Der getrocknete Kuchen fällt auf einen zur Kalzinierung gerichteten Förderer ab.

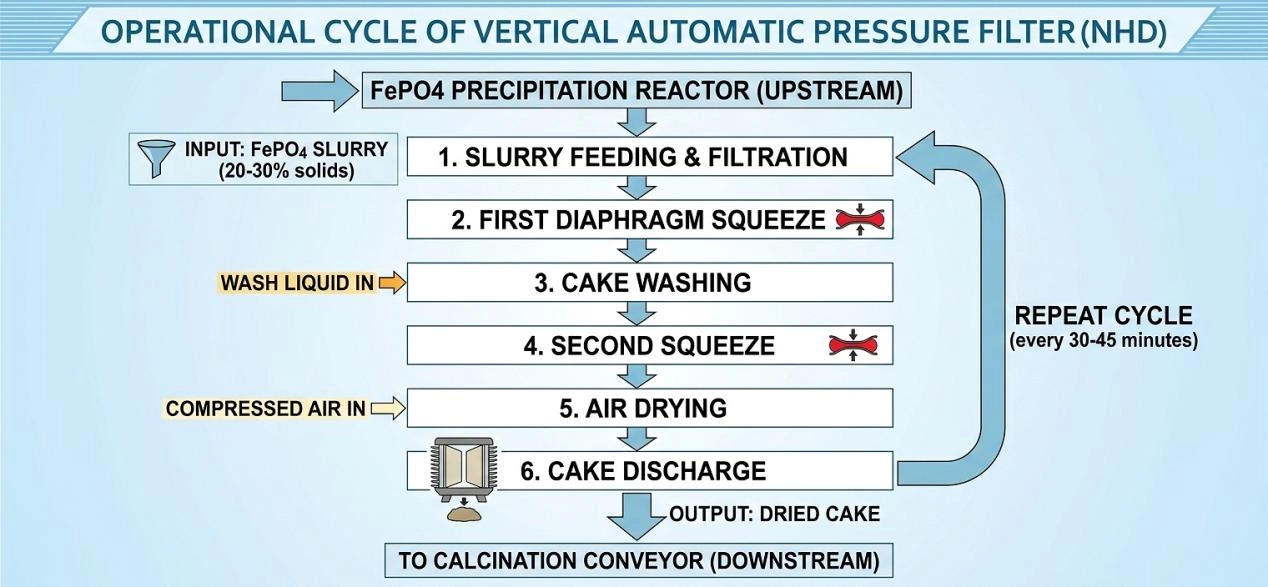

Hier ist der sechsstufige Zyklus in der Reihenfolge:

1. Schlammfütterung und Filtration
2. Erster Membranengedrück
3. Kuchenwäsche (optional mehrstufig)
4. Zweiter squeeze
5. Lufttrocknung
6. Kuchenentladung

Die gesamte Sequenz wiederholt sich automatisch und produziert je nach Modellgröße alle 30 bis 45 Minuten einen konsistenten Kuchen.

Automatisierung als Werkzeug für Reinheit und Konsistenz

Vollautomatisierung entfernt Bedienervariabilität. Das Bedienfeld verarbeitet Timing, Druckeinstellungen und Waschmengen präzise. Eingebaute Sensoren erkennen den Zustand des Tuchs und lösen Alarme aus, bevor Probleme auftreten. Da der Prozess niemals für manuelle Eingriffe pausiert, bleibt die Reinheit über Schichten und Wochen hinweg in engen Grenzen.

Praktische Größe / Auswahl Eingänge

Die Auswahl beginnt mit der täglichen Trockenstofftonnage und der erforderlichen Zykluszeit. Die Filterfläche reicht von 6 m² für Pilotlinien bis zu 180 m² für große Anlagen. Für einen typischen Eisenphosphatbetrieb mit 20 Tonnen pro Tag reicht in der Regel eine Einheit von 30 bis 60 m² aus. Zu den wichtigsten Eingaben gehören der Gehalt an Slurry-Feststoffen, die Zielfeuchtigkeit des Kuchens (<10 %) und die Waschwasserqualität. NHD bietet Modelle mit maximalem Druck von 1,6 MPa und Kuchendicke bis zu 45 mm. Der kompakte Fußabdruck passt zu bestehenden Gebäuden ohne große Bauarbeiten.

Schlussfolgerung

Steigende LFP-Nachfrage treibt FePO weiter ₄ Hersteller in Richtung höherer Kapazität und engerer Reinheit. Vertikaler Druckfilters liefern gleichmäßige Kuchen, überlegene Filterkuchenwasche und trockenere Entladung im Vergleich zu älteren Geräten. Das Ergebnis ist zuverlässige Reinheit der Batteriequalität, höhere Rohstoffrückgewinnung und niedrigere Betriebskosten. NHDDie automatische Filterpresse hat sich in Phosphatfiltrationslinien weltweit bewährt. Um zu erfahren, wie diese LFP-Filtrationsanlage in Ihre Anlage passen kann, wenden Sie sich bitte an unser Team unter sales@chinanhd.com für eine maßgeschneiderte Lösung.

Häufig gestellte Fragen

Q1: Warum ist ein vertikaler Druckfilter besser als ein Gürtelfilter für die LFP-Produktion?

A: Es schafft einen dickeren, gleichmäßigeren Kuchen und unterstützt tieferes Filterkuchenwaschen bei höherem Druck.

Q2: Wie verbessert Filterkuchenwaschen die Reinheit der Batteriequalität?

A: Es verdrängt restliche Mutterlauge und lösliche Verunreinigungen aus den Kuchenporen.

Q3: Wie NHD Filterpresse hilft, FePO zu skalieren ₄ Produktion?

A: Vollautomatisierung und 6x höhere Kapazität liefern eine konsistente Reinheit der Batteriequalität bei größeren Volumen.
