Aplastar en la filtración industrial no se trata solo de alcanzar objetivos: se trata de ser rápido, fiable y mantener los costos bajos. ¿Tienes aguas residuales llenas de lodo o restos mineros? Un filtro prensa rotativo cambia totalmente el juego. Su flujo constante y tamaño reducido abordan trabajos de filtración complejos, reduciendo los costos laborales y energéticos. Esta guía explora en profundidad cómo funcionan estas máquinas, por qué superan a las tecnologías más antiguas y cómo están mejorando la eficiencia en lugares como minas, fábricas de alimentos y plantas de tratamiento de aguas residuales. ¿Curioso sobre qué hace que este equipo sea tan impresionante? Vamos a desglosarlo todo.
Principios Básicos del Diseño de Agitadores Verticales
Componentes Clave y Sus Funciones
Un agitador vertical estándar tiene algunos componentes clave: motor, caja de engranajes, eje, impulsor y sellos. El motor gira rápido—piensa en 1440 rpm o más—pero la mezcla generalmente requiere velocidades más bajas, como de 50 a 200 rpm, así que entra en juego una caja de engranajes para reducirla. El trabajo del eje es transferir la potencia del motor al impulsor. Los sellos mantienen todo hermético, evitando fugas o que suciedad externa altere el contenido del tanque.
Parámetros de Diseño que Impactan en la Eficiencia de la Mezcla
La eficiencia de la mezcla depende de varios parámetros: diámetro del impulsor, ángulo de las palas, velocidad de rotación y longitud del eje. Estos factores influyen en la tasa de flujo, las fuerzas de corte y el consumo de energía. Usar herramientas CFD avanzadas como FLUENT y MIXSIM permite a los ingenieros simular diferentes configuraciones bajo diversas condiciones operativas. Los diseños se optimizan en base a parámetros proporcionados por el usuario mediante la simulación de múltiples esquemas de configuración.
Patrones de Flujo Generados por Agitadores Verticales
Los agitadores verticales pueden generar flujo axial, radial o tangencial dependiendo del diseño del impulsor. Por ejemplo, los impulsores de sección trasversal variable y ángulo proporcionan alta circulación axial con bajas tasas de corte, lo que los hace ideales para suspender sólidos sin romper excesivamente las partículas. Esto es particularmente beneficioso en aplicaciones que requieren agitación suave pero fuerte movimiento de masa.
Factores que Afectan el Rendimiento de la Mezcla
No solo el diseño del agitador dictamina los resultados de la mezcla—otras cosas también juegan un papel importante. Factores como la composición del fluido, la forma del tanque y si hay deflectores pueden mejorar o empeorar el rendimiento. Fluidos espesos o de flujo irregular, como los no newtonianos, necesitan más fuerza y propulsores especiales para mezclarse de manera uniforme. Las palas más grandes o los diseños en espiral a menudo funcionan sin aumentar demasiado el uso de energía. La forma del tanque—redonda o cuadrada—más los deflectores, determina si obtienes vórtices salvajes o flujo controlado. Desajusta el tamaño del tanque y el impulsor al escalar y tendrás una mezcla deficiente y energía desperdiciada. Por eso es esencial realizar pruebas en configuraciones a pequeña escala con diferentes configuraciones de deflectores antes de escalar. El tipo de impulsor—ya sea de flujo axial o flujo radial—y su posición en el eje realmente cambia cómo se distribuye el flujo. Por ejemplo, esos elegantes impulsores de flujo axial, inicialmente diseñados para reactores de ácido fosfórico, brillan en todo tipo de usos porque son más suaves con las paredes del tanque y reducen la corrosión relacionada con gases.
Eficiencia Energética en la Agitación Vertical
A medida que los costos de energía suben globalmente, maximizar la eficiencia en tu sistema de agitación se vuelve cada vez más importante, no solo ambientalmente, sino económicamente.
Consumo de Energía Relativo a los Objetivos de Mezcla
El uso de energía debe estar alineado con los objetivos de mezcla, ya sea la suspensión de sólidos o la dispersión gas-líquido. En comparación con los mezcladores de turbina tradicionales de 45°, los diseños de flujo axial de nueva generación pueden ahorrar un 40–50 % de energía mientras logran resultados idénticos en tareas de suspensión sólido-líquido.
Rol de la Selección del Motor y la Configuración de la Caja de Engranajes
Seleccionar un motor con la capacidad adecuada es crucial; sobre dimensionar lleva a un consumo innecesario, mientras que sub-dimensionar arriesga fallos. Igualmente, las cajas de engranajes deben coincidir con los requisitos de par de torsión sin comprometer la precisión del control de velocidad a lo largo del tiempo.
Optimización de la Longitud y Diámetro del Eje para Reducir Carga
Los ejes largos introducen momentos de flexión que aumentan las cargas sobre los cojinetes y el riesgo de vibración. Por lo tanto, optimizar las dimensiones del eje ayuda a reducir el estrés mecánico al tiempo que mantiene la integridad estructural bajo carga, especialmente importante en tanques altos o en operaciones de alta viscosidad.
Soluciones de Agitadores Verticales NHD
Cuando la ingeniería de precisión se encuentra con una profunda experiencia en la industria, obtienes una línea de productos diseñada no solo para la funcionalidad sino para el valor a largo plazo.

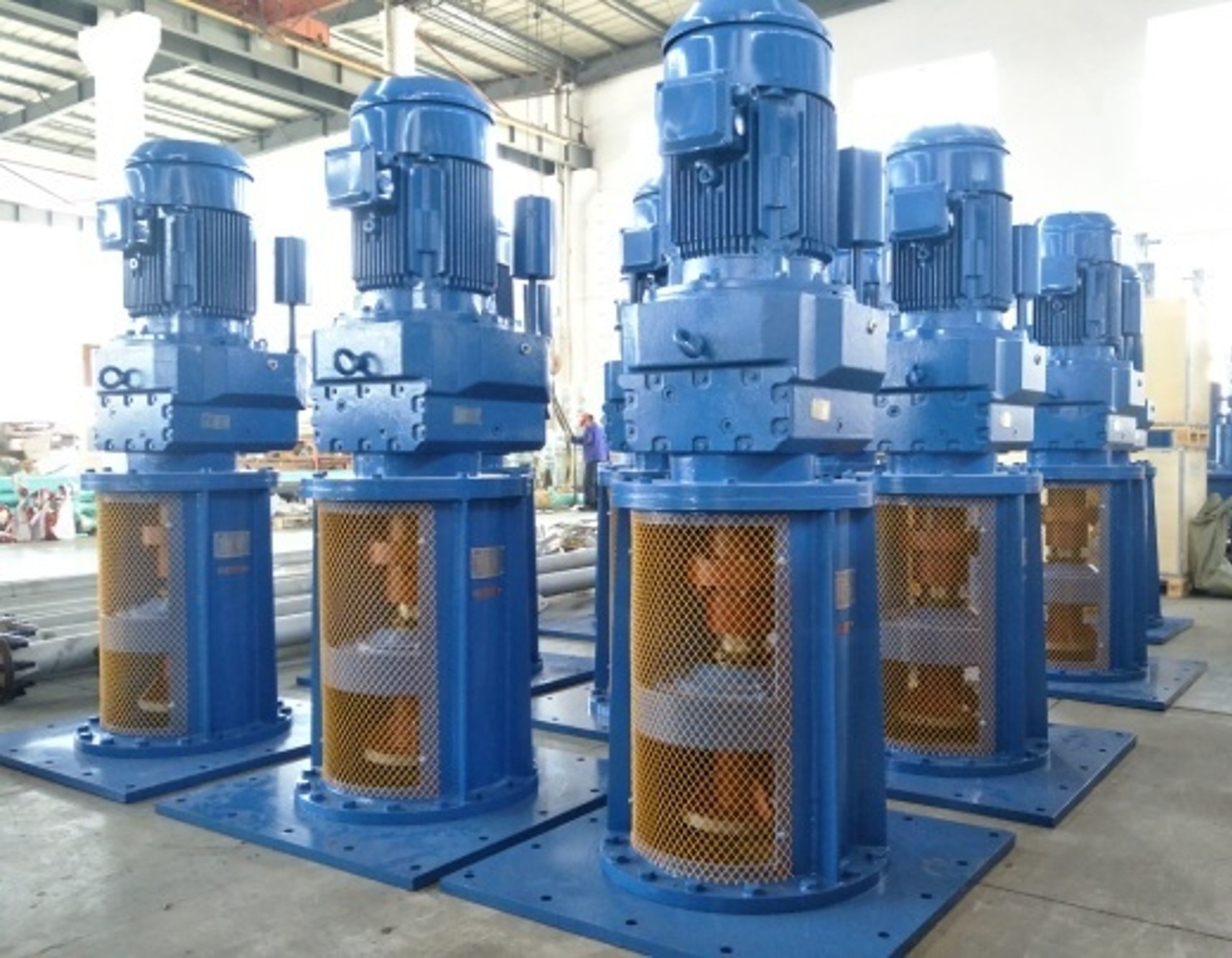

Resumen de la Línea de Productos de Agitadores Verticales de NHD
NHD ofrece una amplia gama de agitadores verticales que cubren potencias desde 1.5kW hasta 1000kW con rangos de velocidad de 0.01–3000 rpm. Estos sistemas soportan operaciones de mezcla líquida-líquida (miscible/inmiscible), sólido-líquido, gas-líquido o multiphase. Cada unidad puede adaptarse utilizando simulaciones basadas en CFD combinadas con pruebas del mundo real en la mayor plataforma de pruebas modelo ADV Doppler de China para agitadores.
Explora nuestra opción de agitador de entrada lateral si trabajas con tanques de almacenamiento grandes: esta solución consume solo entre 1/3 y 2/3 de la energía comparado con los agitadores centrales por encima de los 1000m³.
Ventajas en el Rendimiento de la Ingeniería a Medida de NHD
Lo que distingue a NHD es su compromiso con la ingeniería personalizada utilizando métodos de prueba de modelos validados. Nuestra plataforma de pruebas utiliza medidores de torque combinados con velocimetría acústica Doppler para la medición en tiempo real de campos de flujo tridimensionales que corresponden exactamente con la entrada de energía en cualquier momento dado. Esto proporciona precisión inigualable al diseñar sistemas para escenarios de escala.
Recomendaciones Específicas de Aplicación de NHD
Diferentes industrias imponen demandas únicas a los equipos de mezcla, desde resistencia química hasta estándares de higiene, y tu elección debe reflejar estas realidades.
Necesidades de la Industria de Procesamiento Químico
En entornos químicos duros que involucran solventes o ácidos agresivos, nuestros impulsores de flujo axial reducen los riesgos de corrosión en fase gas mientras mejoran la transferencia de masa al minimizar los gradientes de concentración en la superficie del líquido, ideal para procesos de extracción como la producción de ácido fosfórico.
Tratamiento de Agua y Aplicaciones Ambientales
Para tanques de tratamiento de agua de gran volumen, los agitadores de entrada lateral ofrecen un excelente equilibrio entre costo-eficiencia y efectividad de mezcla, especialmente donde los costos de cimentación deben minimizarse sin sacrificar la calidad del rendimiento.
Estándares de la Industria de Alimentos y Bebidas
En aplicaciones sanitarias donde los procedimientos CIP (Limpieza en el Lugar) son obligatorios, los agitadores de entrada lateral también proporcionan fácil acceso para la limpieza mientras mantienen una consistencia uniforme del producto a lo largo de los ciclos de lotes.
Mejorando la Confiabilidad Operativa a Través de la Optimización del Diseño
La confiabilidad no se trata solo de la durabilidad de los componentes, sino de la facilidad de mantenimiento y el tiempo de inactividad minimizado a lo largo de los años de operación.
Sistemas de Sellado y Arreglos de Rodamientos en los Diseños de NHD
Nuestros sistemas de sellado están diseñados específicamente para contener alta presión mientras resisten el desgaste por medios abrasivos. Los arreglos de rodamientos están diseñados para absorber eficientemente las cargas radiales y axiales incluso bajo condiciones de proceso fluctuantes.
Consideraciones de Acceso de Mantenimiento y Servicios
Las características de fácil acceso como las unidades de accionamiento montadas en la parte superior hacen que la inspección sea sencilla sin necesidad de desmontar ensamblajes completos, un factor crítico para reducir las ventanas de mantenimiento durante paradas o cambios.
Integración de Sistemas de Automatización y Control con Agitadores NHD
Las plantas de proceso modernas demandan flexibilidad, no solo en hardware sino también en la integración lógica de control a través de PLCs o sistemas SCADA.
Compatibilidad con Variadores de Frecuencia para Flexibilidad de Proceso
Todos nuestros agitadores verticales son compatibles con la integración de VFD para que puedas modular la velocidad según los cambios de viscosidad o requisitos específicos del lote sin intervención manual, mejorando tanto la consistencia de la calidad del producto como el ahorro energético con el tiempo.
Opciones de Monitoreo en Tiempo Real para Mejorar la Estabilidad del Proceso
A través de opciones de integración de sensores, incluyendo sensores de torque y caudalímetros, el monitoreo en tiempo real permite estrategias de mantenimiento predictivo al correlacionar el comportamiento del flujo directamente con las métricas de carga mecánica, asegurando una operación estable incluso bajo condiciones variables.
Preguntas Frecuentes
P: ¿Qué tipo de agitador es más adecuado para tanques de almacenamiento grandes?
R: Un agitador de entrada lateral es ideal para tanques por encima de 1000m³ debido a su menor consumo de energía—solo 1/3–2/3 en comparación con los agitadores centrales—con resultados de mezcla comparables.
P: ¿Cómo asegurar que mi agitador vertical tenga buen desempeño al escalar?
R: Utiliza herramientas de simulación como CFD combinadas con plataformas de prueba a escala piloto, como los sistemas ADV Doppler, que permiten una predicción precisa del comportamiento a gran escala.
P: ¿Puedo integrar mi sistema de automatización existente con sus agitadores?
R: Sí—todos los modelos son compatibles con variadores de frecuencia (VFD) y bucles de retroalimentación de sensores compatibles con PLCs modernos o plataformas SCADA para una flexibilidad completa en el control del proceso.
