Principes de Base de la Conception des Agitateurs Verticaux
Composants Clés et Leurs Fonctions

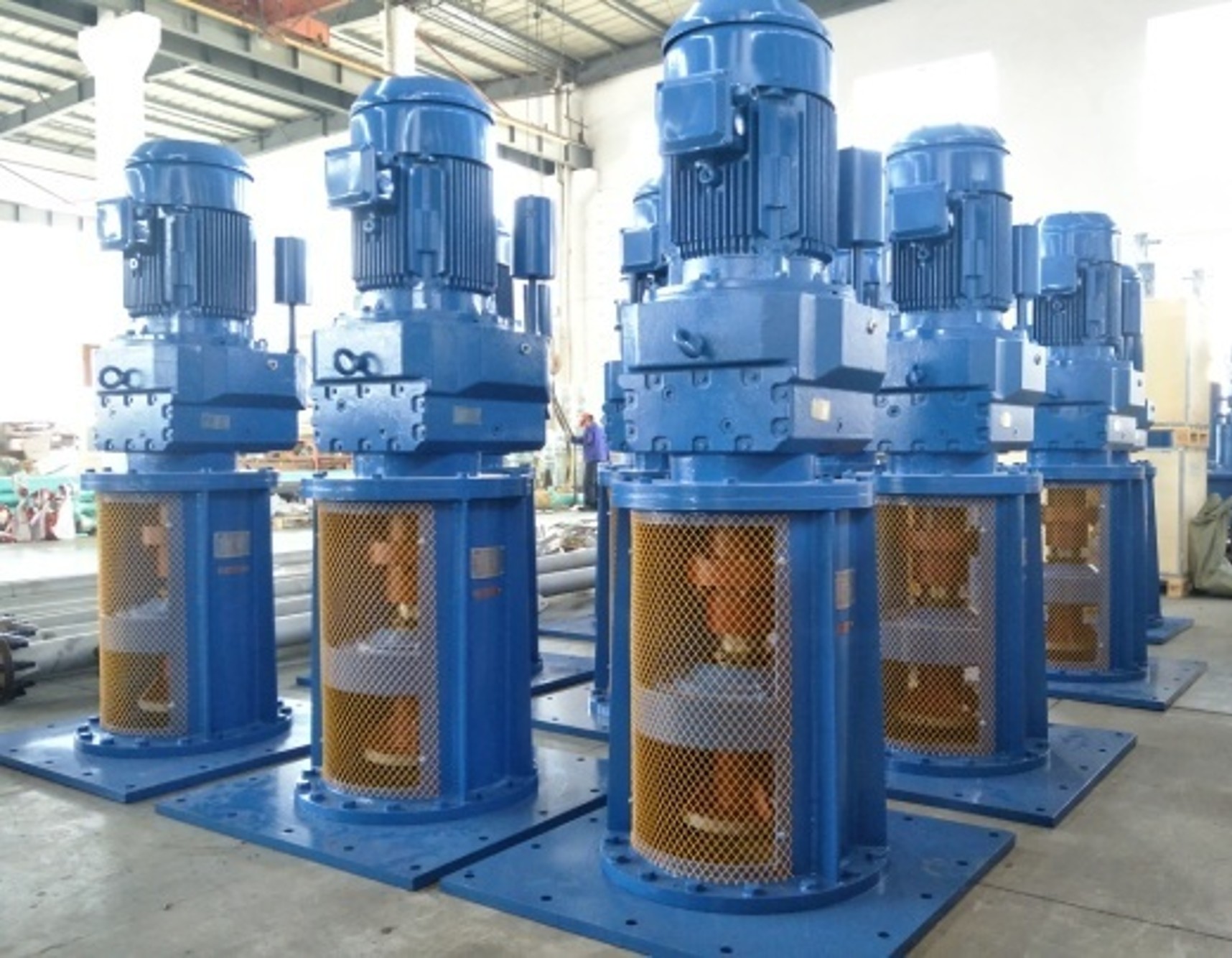

Un agitateur vertical standard comporte quelques éléments clés : moteur, réducteur, arbre, hélice et joints. Le moteur tourne rapidement—environ 1440tr/min ou plus—mais le mélange nécessite généralement des vitesses plus lentes, comme 50 à 200tr/min, donc un réducteur intervient pour réduire la vitesse. L’arbre a pour rôle de transmettre la puissance du moteur à l’hélice. Les joints maintiennent l’étanchéité, empêchant les fuites ou les impuretés extérieures de perturber le contenu du réservoir.
Paramètres de Conception Impactant l’Efficacité du Mélange
L’efficacité du mélange repose sur plusieurs paramètres : le diamètre de l’hélice, l’angle des pales, la vitesse de rotation et la longueur de l’arbre. Ces facteurs influencent le débit, les forces de cisaillement et la consommation d’énergie. L’utilisation d’outils CFD avancés comme FLUENT et MIXSIM permet aux ingénieurs de simuler différentes configurations selon diverses conditions de fonctionnement. Les conceptions sont optimisées en fonction des paramètres fournis par l’utilisateur grâce à la simulation de multiples schémas de configuration.
Schémas de Flux Générés par les Agitateurs Verticaux
Les agitateurs verticaux peuvent générer des flux axiaux, radiaux ou tangentiels selon la conception de l’hélice. Par exemple, les hélices à section variable et angle réglable fournissent une circulation axiale élevée avec de faibles taux de cisaillement, ce qui les rend idéales pour suspendre des solides sans casser excessivement les particules. Cela est particulièrement avantageux dans des applications nécessitant une agitation douce mais un mouvement de masse puissant.
Facteurs Affectant la Performance du Mélange
Ce n’est pas seulement la conception de l’agitateur qui détermine les résultats du mélange—d’autres éléments jouent également un grand rôle. Des facteurs comme la composition du fluide, la forme du réservoir, et la présence ou non de déflecteurs peuvent faire ou défaire la performance. Les fluides épais ou à écoulement inhabituel, comme ceux non-Newtoniens, nécessitent plus de puissance et des hélices spéciales pour un mélange homogène. Des pales plus grandes ou des conceptions en spirale font souvent l’affaire sans augmenter excessivement la consommation d’énergie. La forme du réservoir—rond ou carré—et les déflecteurs jouent un rôle crucial pour éviter les tourbillons sauvages en favorisant un flux contrôlé. Négliger l’adéquation entre la taille du réservoir et de l’hélice lors du passage à une échelle supérieure peut entraîner un mélange médiocre et un gaspillage d’énergie. C’est pourquoi il est impératif de tester des configurations à petite échelle avec différents déflecteurs avant de passer au grand format. Le type d’hélice—par exemple, à flux axial ou radial—et sa position sur l’arbre influence également considérablement la répartition du flux. Par exemple, les hélices à flux axial élégantes, initialement conçues pour les réacteurs d’acide phosphorique, s’avèrent efficaces dans de nombreuses applications car elles sollicitent moins les parois des réservoirs et réduisent la corrosion liée aux gaz.
Efficacité Énergétique dans l’Agitation Verticale
Alors que les coûts énergétiques augmentent au niveau mondial, maximiser l’efficacité de votre système d’agitation devient de plus en plus important—non seulement environnementalement mais aussi économiquement.
Consommation d’Énergie par Rapport aux Objectifs de Mélange
L’utilisation d’énergie doit être alignée sur les objectifs de mélange—qu’il s’agisse de la suspension de solides ou de la dispersion gaz-liquide. Comparés aux mélangeurs à turbine traditionnels à 45°, les designs modernes à flux axial permettent de réaliser des économies d’énergie de 40 à 50% tout en atteignant des résultats identiques dans les tâches de suspension solide-liquide.
Rôle de la Sélection du Moteur et de la Configuration du Réducteur
Choisir un moteur correctement dimensionné est crucial ; une surdimension conduit à une consommation inutile alors qu’une sous-dimension engage un risque de défaillance. De même, les réducteurs doivent répondre aux exigences de couple sans compromettre la précision de contrôle de la vitesse au fil du temps.
Optimisation de la Longueur et du Diamètre de l’Arbre pour la Réduction de Charge
Les longs arbres introduisent des moments de flexion qui augmentent les charges sur les roulements et le risque de vibrations. Ainsi, l’optimisation des dimensions de l’arbre aide à réduire le stress mécanique tout en maintenant l’intégrité structurelle sous charge—particulièrement important dans les réservoirs hauts ou les opérations à haute viscosité.
Solutions d’Agitateur Vertical NHD
Lorsque l’ingénierie de précision rencontre une expérience approfondie de l’industrie, vous obtenez une ligne de produits conçue non seulement pour la fonctionnalité mais pour une valeur à long terme.
Aperçu de la Ligne de Produits d’Agitateurs Verticaux de NHD

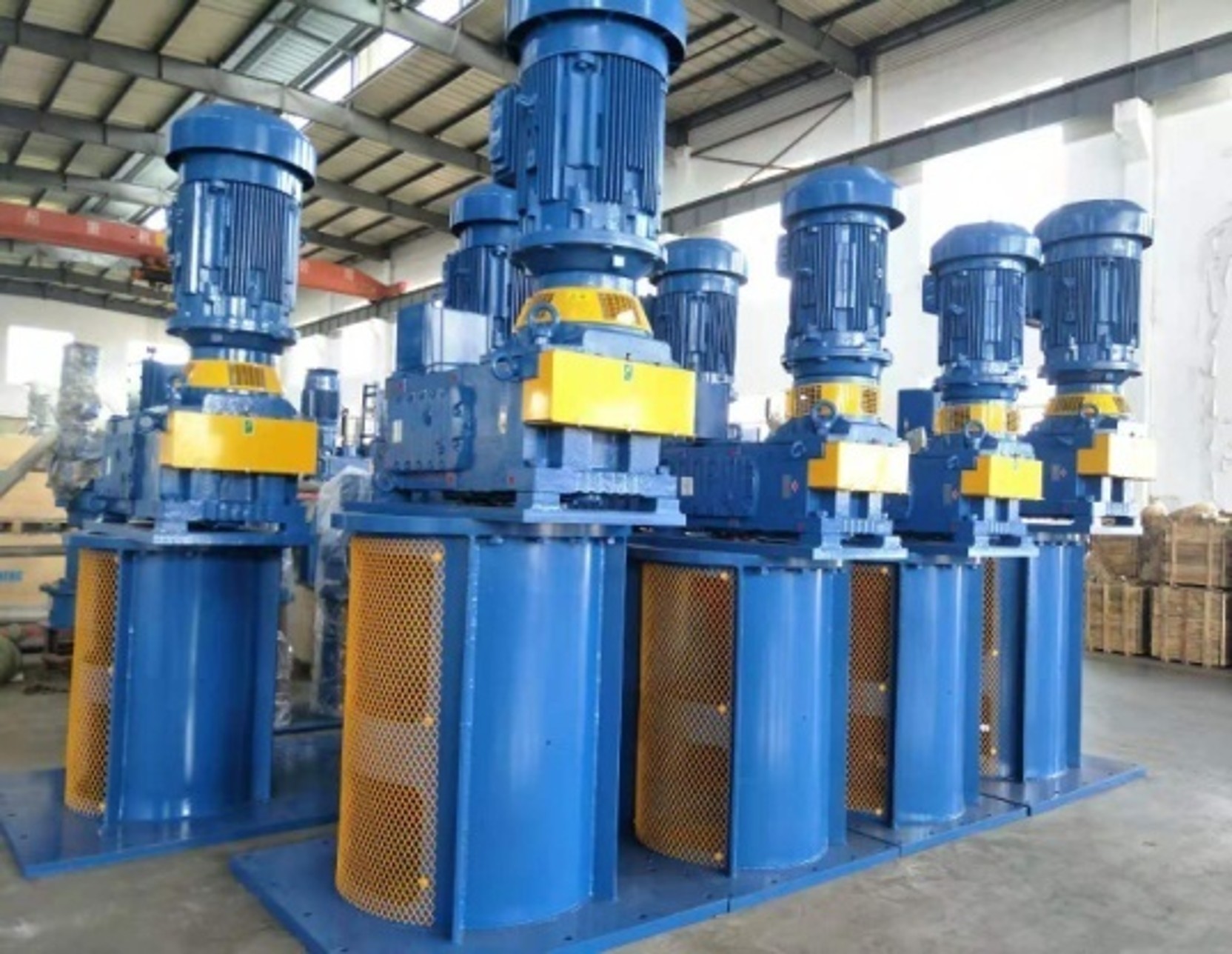

NHD propose une vaste gamme d’agitateurs verticaux couvrant des puissances allant de 1,5kW à 1000kW avec des plages de vitesse de 0,01 à 3000 tr/min. Ces systèmes prennent en charge les opérations de mélange liquide-liquide (miscible/immiscible), solide-liquide, gaz-liquide ou multiphasé. Chaque unité peut être personnalisée grâce à des simulations basées sur la CFD combinées à des tests pratiques sur la plus grande plate-forme de test modèle ADV Doppler pour les agitateurs en Chine.
Découvrez notre option agitateur à entrée latérale si vous travaillez avec de grands réservoirs de stockage—cette solution consomme seulement 1/3 à 2/3 de la puissance par rapport aux agitateurs centraux au-delà de 1000m³.
Avantages en Performance du Génie Personnalisé NHD
Ce qui différencie NHD, c’est son engagement envers l’ingénierie sur mesure utilisant des méthodes de test de modèles validées. Notre plate-forme de test utilise des couplemètres combinés à la vélocimétrie acoustique Doppler pour la mesure en temps réel des champs de flux tridimensionnels correspondant exactement à l’entrée de puissance à un moment donné. Cela offre une précision inégalée lors de la conception de systèmes pour les scénarios de mise à l’échelle.
Recommandations Spécifiques aux Applications de NHD
Différentes industries imposent des exigences uniques sur les équipements de mélange—from résistance chimique à des normes d’hygiène—et votre choix doit refléter ces réalités.
Besoins de l’Industrie de la Transformation Chimique
Dans des environnements chimiques agressifs impliquant des solvants agressifs ou des acides, nos hélices à flux axial réduisent les risques de corrosion en phase gazeuse tout en améliorant le transfert de masse en minimisant les gradients de concentration à la surface du liquide—idéal pour les processus d’extraction comme la production d’acide phosphorique.
Applications de Traitement de l’Eau et Environnementales
Pour les grands réservoirs de traitement de l’eau, les agitateurs à entrée latérale offrent un excellent équilibre entre rentabilité et efficacité de mélange, surtout là où les coûts de fondation doivent être minimisés sans sacrifier la qualité des performances.
Normes de l’Industrie Alimentaire et des Boissons
Dans les applications sanitaires où les procédures CIP (Clean-In-Place) sont obligatoires, les agitateurs à entrée latérale offrent également un accès facile pour le nettoyage tout en maintenant une consistance uniforme du produit au long des cycles de production.
Améliorer la Fiabilité Opérationnelle par l’Optimisation de la Conception
La fiabilité n’est pas seulement une question de durabilité des composants—c’est aussi une question de facilité de maintenance et de minimisation des temps d’arrêt sur des années d’exploitation.
Systèmes de Joints et Dispositions de Roulements dans les Conceptions NHD
Nos systèmes de joints sont conçus spécifiquement pour le confinement sous haute pression tout en résistant à l’usure causée par les milieux abrasifs. Les dispositions de roulements sont conçues pour absorber efficacement les charges radiales et axiales même sous des conditions de processus fluctuantes.
Considérations sur l’Accès pour la Maintenance et la Facilité de Réparation
Les fonctionnalités d’accès facile, telles que les unités d’entraînement montées sur le dessus, rendent l’inspection simple sans avoir à démonter des assemblages entiers—un facteur essentiel pour réduire les fenêtres de maintenance lors des arrêts ou des changements.
Intégration de Systèmes d’Automatisation et de Contrôle avec les Agitateurs NHD
Les usines de processus modernes exigent de la flexibilité—not seulement en termes de matériel mais aussi dans l’intégration des logiques de contrôle à travers les systèmes de PLC ou SCADA.
Compatibilité avec les Variateurs de Fréquence pour la Flexibilité du Processus
Tous nos agitateurs verticaux supportent l’intégration des variateurs de fréquence (VFD) afin que vous puissiez moduler la vitesse en fonction des changements de viscosité ou des exigences spécifiques à chaque lot sans intervention manuelle—améliorant à la fois la constance de la qualité du produit et les économies d’énergie au fil du temps.
Options de Surveillance en Temps Réel pour Améliorer la Stabilité du Processus
Grâce aux options d’intégration de capteurs, y compris les capteurs de couple et les débitmètres, la surveillance en temps réel permet d’élaborer des stratégies de maintenance prédictive en corrélant directement le comportement de l’écoulement avec les métriques de charge mécanique, assurant un fonctionnement stable même dans des conditions variables.
FAQ
Q : Quel type d’agitateur convient le mieux aux grands réservoirs de stockage ?
R : Un agitateur à entrée latérale est idéal pour les réservoirs de plus de 1000m³ en raison de sa consommation d’énergie plus faible—seulement 1/3 à 2/3 de celle des agitateurs centraux—avec des résultats de mélange comparables.
Q : Comment garantir que mon agitateur vertical performe bien lors de la montée en échelle ?
R : Utilisez des outils de simulation comme la CFD combinés à des plates-formes de test à l’échelle pilote telles que les systèmes ADV Doppler qui permettent une prédiction précise du comportement à l’échelle réelle.
Q : Puis-je intégrer mon système d’automatisation existant avec vos agitateurs ?
R : Oui—tous les modèles supportent les variateurs de fréquence (VFD) et les boucles de rétroaction de capteurs compatibles avec les plateformes modernes de PLC ou SCADA pour une flexibilité complète du contrôle des processus.
