Adéntrate en el mundo de los filtros de banda de vacío, donde la separación continua sólido-líquido se encuentra con la eficiencia y la fiabilidad. Perfectos para industrias como la minería, los productos químicos y el procesamiento ambiental, estos sistemas entregan pasteles de filtro secos con un mínimo de complicaciones. Esta guía desglosa sus principios de funcionamiento, características clave y cómo las soluciones de NHD mejoran el rendimiento para operaciones de alto volumen.
Descripción general de la tecnología de filtros de banda de vacío
Los filtros de banda de vacío son esenciales en los sistemas de filtración industrial moderna, ofreciendo una separación sólido-líquido continua y eficiente. Estos sistemas utilizan un paño filtrante móvil soportado por una banda de goma y succión al vacío para extraer el líquido de la lechada, formando un pastel deshidratado. Este mecanismo permite un procesamiento ininterrumpido, haciéndolo ideal para operaciones de alto volumen.
Definición y componentes principales
En el corazón de un filtro de banda de vacío se encuentran sus componentes principales: paño filtrante, cinta de soporte de goma, caja de vacío, sistema de alimentación de lechada, unidad de lavado y mecanismo de descarga. Una tira larga de paño filtrante se conduce como una banda de oruga en el centro del equipo, completando todo el proceso de operación automatizada desde la alimentación, filtrado, lavado, eliminación de escoria y limpieza del paño filtrante. La caja de vacío debajo de la banda aplica presión negativa para atraer el filtrado a través del paño hacia los surcos y agujeros de drenaje, recogiéndolo eficientemente.
Aplicaciones en la filtración industrial
Estos filtros se utilizan ampliamente en industrias donde se requiere una filtración robusta y continua. Ya se han utilizado ampliamente en industrias de ácido fosfórico, metalurgia, minería, química, protección ambiental y desulfurización en centrales eléctricas, etc. Su adaptabilidad los hace adecuados para manejar lodos corrosivos o aquellos que requieren múltiples etapas de lavado, algo común en el procesamiento químico o hidrometalurgia.
Mecanismo de filtración continua
La eficiencia de los filtros de banda de vacío proviene de su capacidad para operar de manera continua sin intervención manual. Cada etapa de filtración se integra en un ciclo continuo que mantiene un rendimiento constante.
Papel de la succión al vacío en la separación sólido-líquido
La succión al vacío juega un papel crucial creando un diferencial de presión que extrae el líquido a través del medio poroso mientras retiene los sólidos en la parte superior. Cuando la lechada pasa, la caja de vacío bajo la banda succiona, y el filtrado fluye a través del paño filtrante hacia el surco, fluye hacia la caja de vacío desde el orificio de drenaje, y luego se descarga y recoge desde el fondo de la caja de vacío. Este método asegura altas tasas de filtración con un consumo mínimo de energía.
Ciclo de filtración: alimentación, deshidratación, lavado y descarga
El ciclo operativo comienza con la alimentación de lechada sobre el paño filtrante en movimiento. A medida que avanza sobre las zonas de vacío:
- La deshidratación elimina el líquido libre.
- Las unidades de lavado en múltiples etapas enjuagan los contaminantes solubles.
- Un raspador descarga el pastel en tolvas.
- El paño se limpia antes de volver a repetir su ciclo.
El pastel de filtro sobre el paño filtrante se lleva al área de descarga con el paño filtrante y se descarga en la tolva bajo la acción combinada de la gravedad y el raspador.
Parámetros clave que influyen en el rendimiento
El rendimiento depende de varios parámetros controlables:
- Nivel de vacío
- Espesor del pastel
- Velocidad del paño
- Volumen de agua de lavado
La alta adaptabilidad del equipo puede realizar el control del espesor del pastel, agua de lavado, grado de vacío y ciclo de funcionamiento, etc. Al optimizar estas variables según tus necesidades de proceso, puedes maximizar la eficiencia manteniendo la calidad del producto.

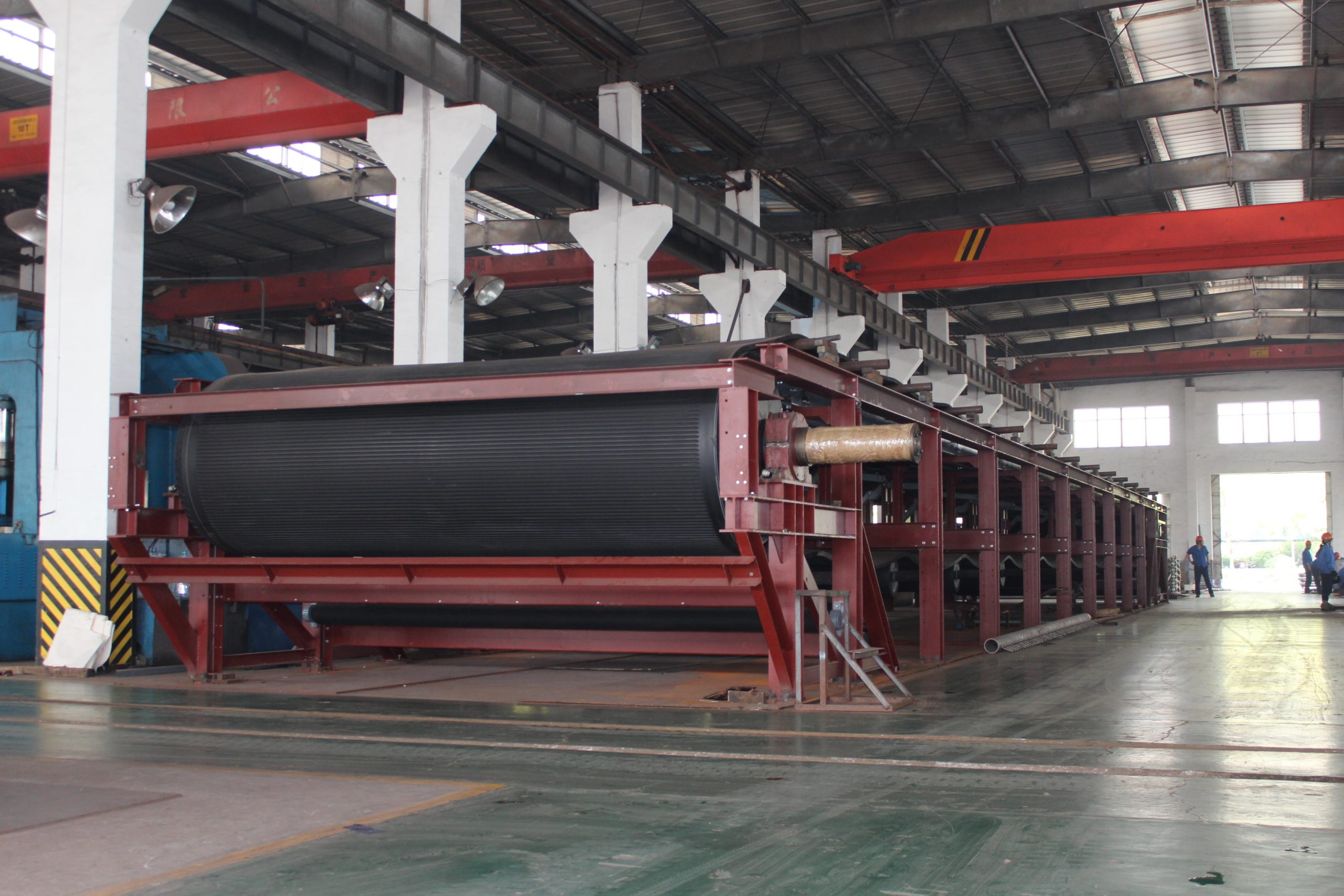

NHD Vacuum Belt Filters: características estructurales y de diseño
Si buscas equipos de filtración de precisión diseñados a medida para aplicaciones exigentes en sectores como la minería o el procesamiento de fosfatos, no busques más que NHD. Con más de dos décadas de experiencia y más de 650 unidades instaladas a nivel mundial desde 2016, este fabricante ofrece soluciones que combinan innovación con fiabilidad.
Construcción modular para flexibilidad de proceso
Una característica destacada es el diseño modular. El marco resistente de diseño modularizado es fácil de desmontar, transportar y ensamblar. Un campo de visión abierto permite conocer la condición de funcionamiento del equipo en el primer momento. Esto te permite personalizar los sistemas según las restricciones de espacio o requisitos de proceso sin comprometer el rendimiento.
Sistemas de sellado avanzados para minimizar fugas
Mantener la integridad del vacío requiere un sellado preciso. Sistema automático de lubricación: La lubricación automática de puntos de lubricación clave como las superficies de sellado superior e inferior del filtro asegura que los sellos herméticos sigan siendo efectivos con el tiempo mientras reducen la frecuencia de mantenimiento, una gran ventaja cuando el tiempo de funcionamiento es lo más importante.
Selección de materiales para resistencia a la corrosión y al desgaste
La durabilidad está incorporada a través de una cuidadosa selección de materiales. El diseño anticorrosión de la estructura de acero combinado con bandas de goma resistentes al desgaste extienden la vida útil incluso en entornos químicos agresivos. Esta filosofía de diseño apoya el rendimiento a largo plazo sin frecuentes reemplazos o tiempos de inactividad.
Optimización de procesos con NHD Vacuum Belt Filters
Más allá de las funciones básicas se encuentra la optimización, donde se logran verdaderas mejoras en el rendimiento y la rentabilidad.
Mejorando el rendimiento y la sequedad del pastel
Gracias a características como el lavado contracorriente en múltiples etapas. Buen efecto de lavado: mejor efecto de lavado por tipo de lavado contracorriente en múltiples etapas, estos filtros logran una mayor sequedad del pastel mientras mantienen ciclos rápidos. ¿El resultado? Menor carga de secado y menores costos energéticos en general.

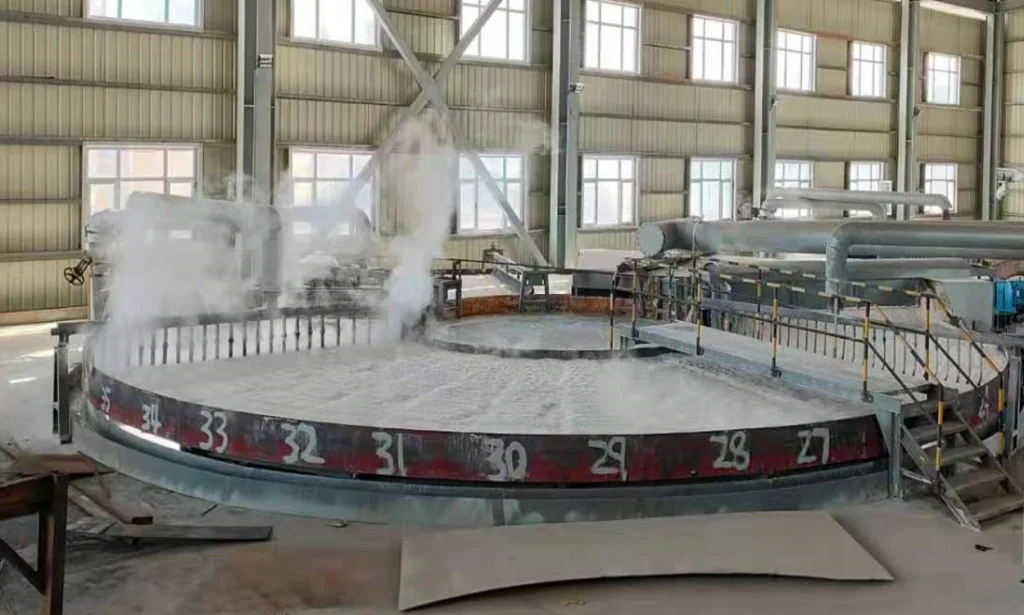

También puedes considerar integrar sistemas complementarios como Pan Vacuum Filters para procesos por lotes donde se necesitan diferentes características de separación junto con las líneas continuas.
Integración con equipos ascendentes y descendentes
Estos filtros se integran sin problemas dentro de líneas de proceso más amplias, desde tanques de preparación de lechada aguas arriba hasta secadores o cristalizadores aguas abajo. Ajustes como rodillos de liberación rápida o cajas de vacío elevables pueden simplificar el mantenimiento mientras minimizan las interrupciones de producción durante los cambios o limpiezas.
Ventajas comparativas de las soluciones de NHD
Lo que realmente diferencia a este proveedor de soluciones no son solo las especificaciones técnicas, sino cómo esas especificaciones se traducen en valor operativo para ti.
Eficiencia energética y capacidades de automatización
Los diseños ahorradores de energía incluyen accionamientos de gran diámetro que requieren motores más pequeños pero proporcionan un mayor torque. Accionamiento de gran diámetro (Premio a la Excelencia en Patentes de China en 2008): Se utiliza una pista circular para soportar el filtro, y un motor de accionamiento con una potencia relativamente pequeña puede lograr un accionamiento de torque relativamente grande. Combinado con controles preparados para la automatización para unidades de tensado o corrección de desviación, dispositivo de tensión de gran recorrido y alta velocidad de respuesta de tensión de paño, estos sistemas reducen el trabajo manual al mismo tiempo que mejoran la consistencia.
Accesibilidad de mantenimiento y estabilidad operativa
Las características de fácil mantenimiento como los puntos de acceso con marco abierto o los sistemas de limpieza automática significan menos paradas y reinicios más rápidos cuando ocurren. Operación fácil, pocos componentes móviles, bajo costo de mantenimiento.
Para proyectos que demandan soluciones escalables, desde 10㎡ hasta 160㎡, encontrarás tanto seguridad de rendimiento como flexibilidad con este socio de confianza.
FAQ
Q: ¿Qué tipos de materiales pueden ser procesados utilizando un filtro de banda de vacío?
A: Estos filtros manejan lodos que contienen sólidos como el yeso de procesos de desulfuración o fosfatos de líneas de producción química. Su construcción resistente a la corrosión los hace adecuados incluso para entornos químicos agresivos.
Q: ¿Cómo mejora el lavado en múltiples etapas los resultados de la filtración?
A: El lavado contracorriente en múltiples etapas mejora la eficiencia de eliminación al desplazar progresivamente los contaminantes utilizando agua de lavado fresca en cada etapa, maximizando la pureza y conservando el uso de agua.
Q: ¿Puedo integrar este sistema en una línea de producción existente?
A: Sí. Con marcos modulares y componentes ajustables como posiciones de rodillos o cajas elevables para fácil acceso, las posiciones de los rodillos delantero y trasero pueden ajustarse rápidamente. Estos filtros están diseñados para una integración perfecta en diversas configuraciones industriales.
