Separar sólidos de líquidos en instalaciones industriales requiere equipos que sean rápidos, fiables y no cuesten una fortuna en operación. Los filtros pan horizontales cumplen totalmente, manejando tareas complicadas como lodos de ácido fosfórico o alumina con destreza. Su flujo constante y diseño ingenioso mantienen las operaciones suaves al tiempo que reducen los costos de energía y mantenimiento. Esta guía ahonda en lo que hace a estos filtros tan especiales, cómo superan a otros sistemas y por qué son un favorito en lugares como minas, plantas químicas y fábricas de alimentos. ¿Quieres saber qué los hace destacar? Vamos a sumergirnos y descubrirlo.
Visión General de la Tecnología de Filtro Pan Horizontal
Los filtros pan horizontales son ampliamente adoptados en procesos industriales de separación sólido-líquido debido a su operación continua, alto rendimiento y adaptabilidad. Su diseño integra múltiples zonas funcionales en una superficie horizontal rotativa, permitiendo filtración secuencial, lavado, secado y descarga sin interrupciones.
Estructura Básica y Principios de Operación

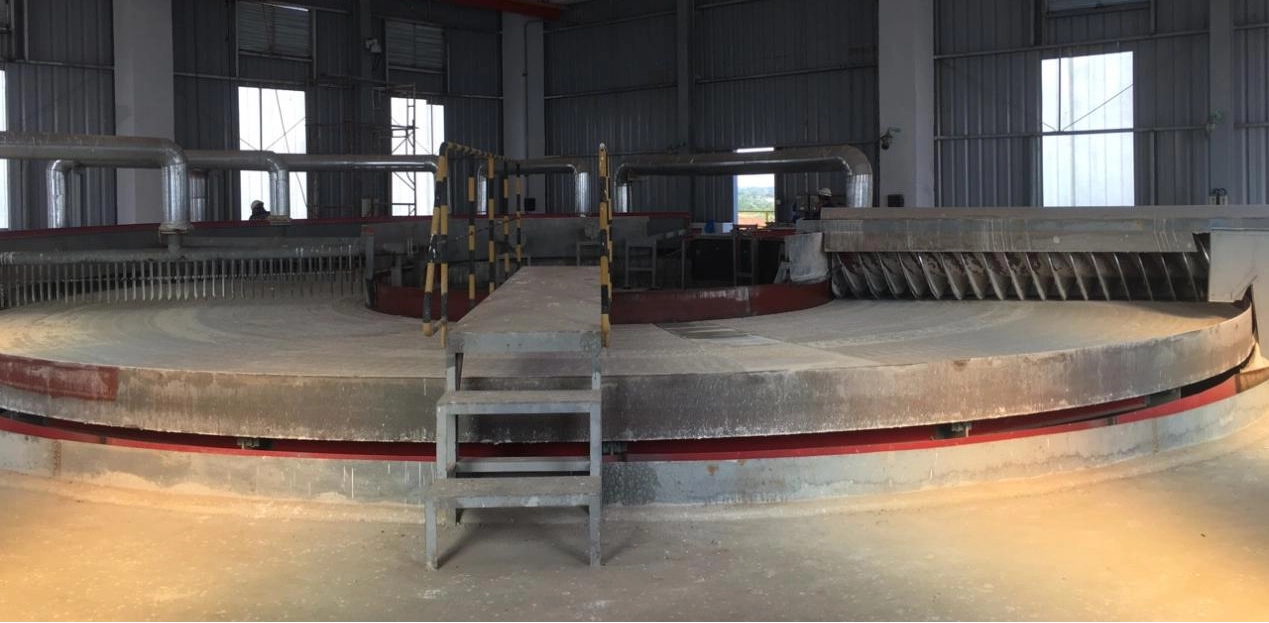

En el núcleo del filtro pan horizontal hay una serie de cubetas de filtrado en forma de abanico dispuestas en una configuración circular. La superficie del filtro está compuesta por varias cubetas de filtro en forma de abanico ensambladas horizontalmente. En operación, toda la máquina realiza rotación horizontal. Estas cubetas pasan por diferentes zonas—alimentación, lavado, secado, regeneración de la tela y descarga—durante cada ciclo de rotación. El material pasa por los enlaces principales como alimentación, lavado y secado, y los enlaces auxiliares como regeneración de la tela del filtro y descarga, formando un ciclo de trabajo continuo de filtrado para asegurar la operación continua del filtro.
Comparación con Otros Sistemas de Filtración
Comparados con filtros de presión vertical o unidades de operación por lotes, los filtros pan horizontales ofrecen una continuidad superior y menores demandas energéticas. Mientras los filtros verticales requieren hidráulica compleja para el movimiento de placas y sufren de tiempos de ciclo más largos, los filtros pan mantienen una salida constante gracias a su mecanismo rotativo. Esto los hace ideales para aplicaciones a gran escala donde el tiempo de actividad es crítico.
Eficiencia de Rendimiento en la Separación Sólido-Líquido
La eficiencia en filtración no solo se trata de velocidad, sino de consistencia bajo condiciones variables. Los filtros pan horizontales cumplen en ambos frentes gracias a su diseño inteligente.
- Operación Continua y Alto Rendimiento: Eliminando los ciclos de arranque y parada comunes en los sistemas por lotes, los filtros pan horizontales logran una producción ininterrumpida. Actualmente, el área de filtración instalada de una sola unidad es de 8~320㎡, y se han vendido más de 1,000 unidades. Esta escalabilidad te permite ajustar la capacidad de rendimiento precisamente a tus necesidades operativas.
- Calidad de Filtración Consistente a lo Largo de Ciclos: Gracias a zonas funcionales definidas—alimentación (C), lavado (D), secado (E)—cada etapa es optimizada independientemente para resultados repetibles. El filtro se divide en 5 áreas funcionales A es descarga, B es regeneración de la tela del filtro, C es alimentación, D es lavado, y E es secado. Este enfoque por zonas mantiene una formación de pastel de filtrado consistente y la claridad del filtrado independientemente de la variabilidad de la alimentación.
- Adaptabilidad a Características Variables de Alimentación: Ya sea que estés procesando partículas finas o lodos con alto contenido de sólidos, estos filtros se adaptan sin problemas. La doble mejora estabiliza la operación en fosfatos de baja calidad, lo cual expande el rango de aplicación del filtro de mesa rotativa de vacío. Desde ácido fosfórico hasta lodos de alumina con perfiles de reología desafiantes—el sistema los maneja todos eficientemente.
Optimización de Energía y Recursos
La eficiencia operativa se extiende más allá del rendimiento; incluye el uso de energía y la recuperación de recursos—áreas en las que los filtros pan horizontales sobresalen.
- Bajo Consumo de Energía por Unidad de Producción: Un sistema de accionamiento de gran diámetro patentado permite un alto par con una potencia de motor mínima. Se utiliza una vía circular para soportar el filtro, y el filtro rota a lo largo de la vía. Este diseño hace posible escalar el equipo y un motor de accionamiento de potencia relativamente pequeño puede lograr un accionamiento de par relativamente grande. Esto reduce significativamente los costos operativos con el tiempo.
- Uso Eficiente de Líquidos de Lavado y Reciclaje de Filtrados: El diseño incorpora distribuidores ajustables tipo placa que optimizan la distribución del líquido de lavado a través del pastel. El diseño del distribuidor de rebosamiento ajustable tipo placa y el fregador pueden lograr un buen efecto de distribución uniforme, secado y lavado de pasteles. Combinado con sistemas integrados de recuperación de filtrados, esto minimiza el uso de agua mientras mantiene la efectividad del proceso.
Mantenimiento, Fiabilidad y Tiempo de Actividad Operacional
El tiempo de inactividad puede paralizar la productividad, pero los filtros pan horizontales están diseñados para la longevidad y facilidad de uso.
- Diseño Mecánico Simplificado para Menor Tiempo de Inactividad: La construcción modular permite un acceso rápido para tareas de mantenimiento mientras reduce la complejidad del sistema. La tira de presión en forma de arco puede reducir la incrustación en la ranura de la tira, acortar el tiempo de reemplazo de la tela y aumentar la tasa de operación considerablemente.
- Facilidad de Inspección y Reemplazo de Componentes: Con características como sistemas automáticos de lubricación para componentes críticos como superficies de sellado y pares de engranajes, el sistema automático de lubricación permite la lubricación automática de puntos críticos como las superficies de sellado superior e inferior del filtro, estos filtros minimizan la intervención manual mientras extienden los intervalos de servicio.
Integración de Procesos y Compatibilidad con Automatización
En plantas modernas donde la automatización gobierna las métricas de productividad, los filtros deben ser lo suficientemente inteligentes para integrarse sin problemas.
- Integración Fluida en Líneas de Producción Automatizadas: Estos sistemas vienen equipados con interfaces de control modulares que permiten una conexión fácil con entornos de control SCADA o basados en PLC existentes sin una extensa reprogramación o modificaciones de hardware.
- Capacidades de Monitoreo y Control en Tiempo Real: Sensores avanzados monitorean niveles de vacío, velocidad de rotación, ciclos de lavado y más, permitiendo ajustes de proceso en tiempo real que optimizan el rendimiento dinámicamente durante las operaciones.
Versatilidad de Aplicación en Diversas Industrias
Desde productos químicos hasta metalurgia, la utilidad de los filtros pan horizontales abarca diversos sectores gracias a su robusta adaptabilidad.
Adecuación para los Sectores de Minería, Químico y Alimentación
Los filtros de vacío de mesa/pan rotativa se utilizan en industrias como el ácido fosfórico, alumina y dióxido de titanio y gradualmente en otras áreas como metalurgia y protección ambiental. Ya sea que estés extrayendo alumina o clarificando jarabe de azúcar, la misma plataforma ofrece resultados confiables en diversas aplicaciones.
Si tus operaciones involucran específicamente procesamiento de alumina, explora esta solución especializada: rotary-pan-vacuum-filter-for-alumina.
Manejo de Partículas Finas y Lodos Difíciles
Con estructuras de marco mejoradas que evitan efectos de puente dentro de las cubetas, reemplaza la estructura tradicional de alta densidad con una estructura de baja densidad y alta resistencia. Ya no se necesita un soporte de rejilla dentro del cubo del filtro, incluso lodos pegajosos o con partículas finas son procesados efectivamente sin obstrucciones ni pérdida de rendimiento.
Filtro Pan Horizontal NHD: Una Solución Recomendada
Al seleccionar una solución de filtración industrial respaldada por décadas de excelencia en ingeniería, no busques más allá de NHD.
Con más de 1000 instalaciones a nivel mundial que abarcan hasta 320m² por unidad, actualmente se han vendido más de 1,000 unidades con un área instalada máxima de 320 m2. NHD ofrece una escalabilidad inigualable combinada con soporte de ingeniería local. Su compromiso con la innovación les ha valido reconocimientos como el Premio de Excelencia de Patente de China (2008) por su sistema de accionamiento de gran diámetro.
Características Clave de la Serie de Filtros Pan Horizontales de NHD
Cada unidad puede adaptarse según la aplicación, desde materiales de flujo hasta mecanismos de descarga, con componentes modulares que minimizan los tiempos de espera durante las fases de personalización.
Material de la parte de flujo: acero inoxidable (316L, 2205, 2507, 904L), asegurando resistencia a largo plazo contra la corrosión de medios agresivos como el ácido fosfórico o lodo de dióxido de titanio.
Los sistemas de control de procesos integrados permiten ajustes automáticos basados en retroalimentación en tiempo real de sensores integrados en zonas clave.
Métricas de Rendimiento Demostradas por Unidades NHD
Desde modelos HDZP-8 de 8m² hasta HDZP-380 de 380m², HDZP-8: Área de filtro 8 m², HDZP-380: Área de filtro 380 m², hay una configuración adecuada para cada escala, desde plantas piloto hasta líneas de producción a gran escala.
Seleccionando la Configuración Correcta de Filtro Pan Horizontal
Elegir una configuración óptima comienza evaluando las características de tu material—¿concentración de sólidos? ¿Tamaño de partículas? ¿Secado requerido?
Los lodos con altos sólidos pueden beneficiarse de áreas de filtración más grandes; las partículas finas requieren zonas de regeneración de tela mejoradas; las alimentaciones corrosivas necesitan aleaciones específicas, todos factores fácilmente abordados mediante configuraciones modulares ofrecidas por la línea de productos de NHD. Ya se trate de operaciones de refinamiento de alumina o filtración en entornos alimentarios, el rotary-pan-vacuum-filter-for-alumina ofrece soluciones pre-ingenierizadas listas para el despliegue.
Preguntas Frecuentes
Q: ¿Qué industrias se benefician más del uso de filtros pan horizontales?
A: Son ampliamente aplicados en la producción de ácido fosfórico, refinación de alumina, procesamiento de dióxido de titanio así como en sectores de metalurgia y protección ambiental.
Q: ¿Cómo manejan estos filtros los problemas de incrustación?
A: Características como las tiras de presión en forma de arco reducen la incrustación dentro de las ranuras mientras que capotas de succión mejoradas minimizan las fugas de gas.
Q: ¿Puedo personalizar mi unidad según el material alimentado corrosivo?
A: Sí. Las unidades están disponibles con opciones de acero inoxidable que van desde 316L hasta 904L dependiendo de las necesidades de resistencia química.
