Séparer les solides des liquides dans des installations industrielles nécessite un équipement rapide, fiable et économique. Les filtres plats horizontaux sont parfaits pour cela, s’acquittant de tâches ardues comme les boues d’acide phosphorique ou d’alumine avec brio. Leur flux constant et leur conception astucieuse permettent de maintenir des opérations fluides tout en réduisant les coûts énergétiques et de maintenance. Ce guide explore ce qui rend ces filtres si spéciaux, comment ils surpassent d’autres systèmes, et pourquoi ils sont prisés dans des lieux tels que les mines, les usines chimiques et alimentaires. Vous voulez savoir ce qui les distingue ? Allons-y et découvrons-le.
Aperçu de la Technologie des Filtres Plats Horizontaux
Les filtres plats horizontaux sont largement adoptés dans les procédés industriels de séparation solide-liquide grâce à leur fonctionnement continu, leur rendement élevé et leur adaptabilité. Leur conception intègre plusieurs zones fonctionnelles sur une surface horizontale rotative, permettant la filtration, le lavage, le séchage et le déchargement en continu et sans interruption.
Structure de Base et Principes de Fonctionnement

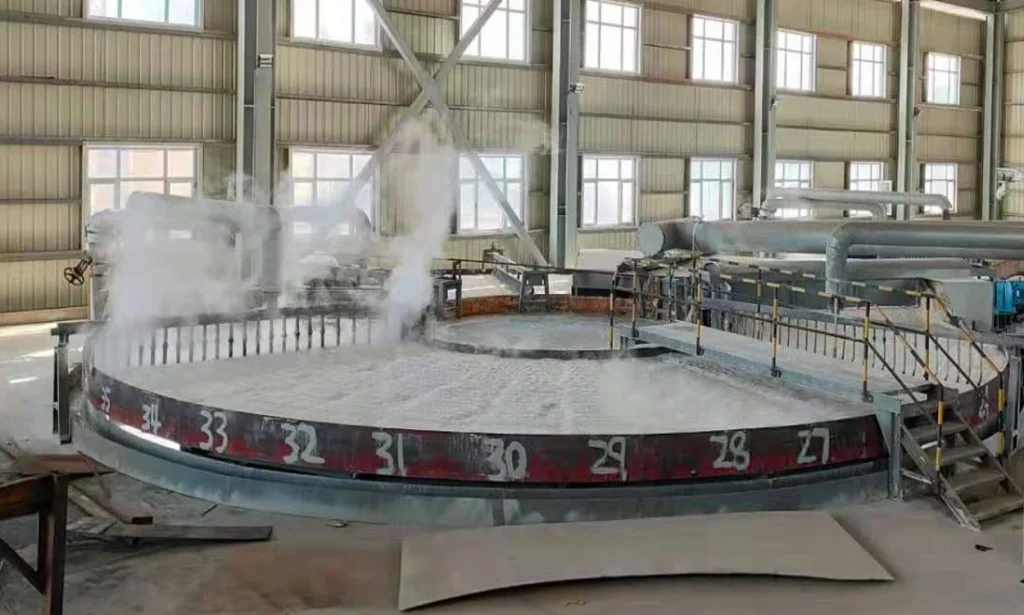

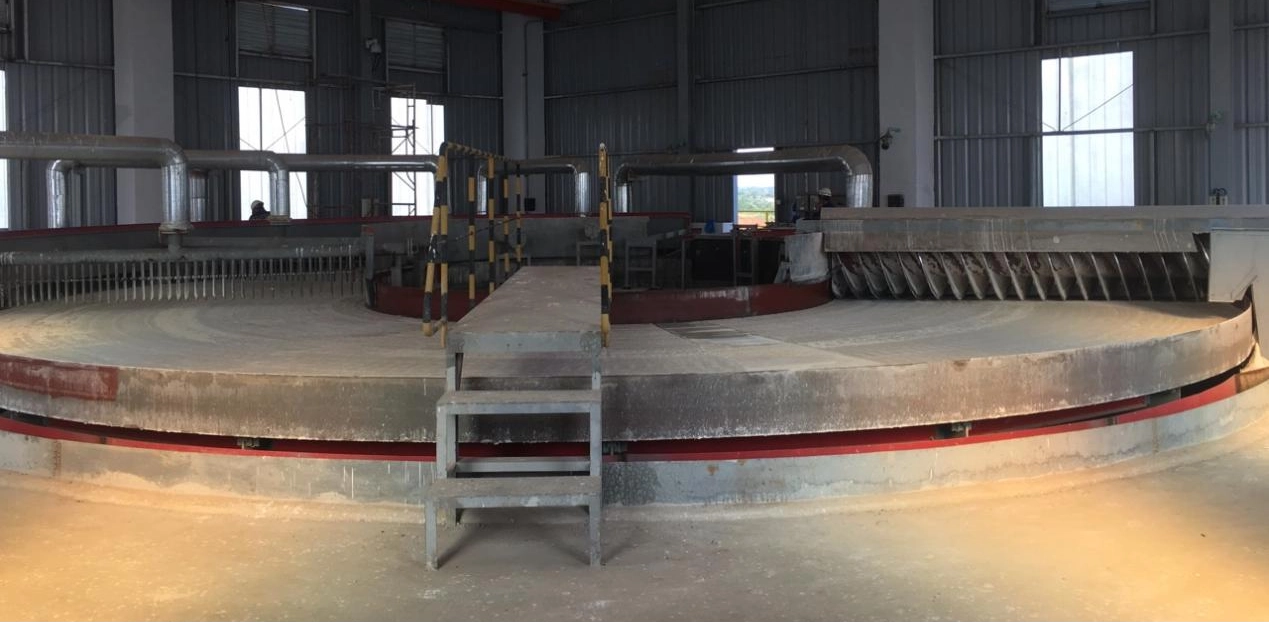

Au cœur du filtre plat horizontal se trouve une série de godets filtrants en forme d’éventail arrangés en configuration circulaire. La surface filtrante est composée de plusieurs godets filtrants en forme d’éventail assemblés horizontalement. En fonctionnement, la machine effectue une rotation horizontale. Ces godets passent par différentes zones—alimentation, lavage, séchage, régénération du tissu et déchargement—lors de chaque cycle de rotation. Le matériau passe par les principales étapes telles que l’alimentation, le lavage et le séchage, et les étapes auxiliaires telles que la régénération du tissu filtrant et le déchargement, formant un cycle de travail de filtration continu pour assurer le fonctionnement continu du filtre.
Comparaison avec d’Autres Systèmes de Filtration
Comparés aux filtres à pression verticaux ou aux unités opérant par lots, les filtres plats horizontaux offrent une continuité supérieure et des besoins énergétiques inférieurs. Alors que les filtres verticaux nécessitent des systèmes hydrauliques complexes pour le mouvement des plaques et souffrent de temps de cycle plus longs, les filtres plats maintiennent une sortie stable grâce à leur mécanisme rotatif. Cela les rend idéaux pour les applications à grande échelle où le temps de fonctionnement est crucial.
Efficacité de Performance dans la Séparation Solide-Liquide
L’efficacité dans la filtration ne concerne pas seulement la vitesse, mais aussi la constance dans différentes conditions. Les filtres plats horizontaux répondent à ces exigences grâce à une conception intelligente.
- Fonctionnement Continu et Haut Rendement : En éliminant les cycles de démarrage-arrêt courants dans les systèmes par lots, les filtres plats horizontaux permettent une production ininterrompue. Actuellement, la surface de filtration installée d’une seule unité est de 8 à 320 m², et plus de 1 000 unités ont été vendues. Cette évolutivité vous permet d’adapter précisément la capacité de débit à vos besoins opérationnels.
- Qualité de Filtration Constante à Travers les Cycles : Grâce à des zones fonctionnelles définies—alimentation (C), lavage (D), séchage (E)—chaque étape est optimisée indépendamment pour des résultats reproductibles. Le filtre est divisé en 5 zones fonctionnelles : A pour le déchargement, B pour la régénération du tissu filtrant, C pour l’alimentation, D pour le lavage, et E pour le séchage. Cette approche zonale maintient une formation de gâteau constante et une clarté du filtrat, quelles que soient les variations d’alimentation.
- Adaptabilité aux Caractéristiques Variables de l’Alimentation : Que vous traitiez des particules fines ou des boues à haute teneur en solides, ces filtres s’adaptent sans problème. Les améliorations multiples stabilisent l’opération dans les minerais de phosphate de basse qualité, élargissant la gamme d’applications du filtre à table rotative sous vide. De l’acide phosphorique aux boues d’alumine avec des profils rhéologiques complexes—le système les gère tous efficacement.
Optimisation de l’Énergie et des Ressources
L’efficacité opérationnelle s’étend au-delà du débit ; elle inclut l’utilisation de l’énergie et la récupération des ressources—des domaines où les filtres plats horizontaux excellent.
- Faible Consommation d’Énergie par Unité de Production : Un système d’entraînement breveté de grand diamètre permet un couple élevé avec une puissance moteur minimale. Une piste circulaire est utilisée pour supporter le filtre, et le filtre tourne le long de cette piste. Cette conception permet d’augmenter l’équipement, et un moteur d’entraînement de puissance relativement petite peut atteindre un entraînement à couple relativement grand. Cela réduit considérablement les coûts opérationnels au fil du temps.
- Utilisation Efficace des Liquides de Lavage et Recyclage des Filtrats : La conception intègre des distributeurs de type plateau réglable qui optimisent la distribution des liquides de lavage à travers les gâteaux. Le design des distributeurs de type plateau réglable et des laveurs peut obtenir un effet optimal de distribution uniforme, de séchage et de lavage des gâteaux. Combinés à des systèmes de récupération intégrée des filtrats, cela minimise l’utilisation d’eau tout en maintenant l’efficacité du processus.
Maintenance, Fiabilité et Temps de Fonctionnement Opérationnel
Les temps d’arrêt peuvent paralyser la productivité—mais les filtres plats horizontaux sont conçus pour la longévité et la facilité d’utilisation.
- Conception Mécanique Simplifiée pour Réduire les Temps d’Arrêt : La construction modulaire permet un accès rapide pour les tâches de maintenance tout en réduisant la complexité du système. La bande de pression en forme d’arc peut réduire l’accumulation dans la fente, raccourcir le temps de remplacement du tissu et augmenter considérablement le taux de fonctionnement.
- Facilité d’Inspection et de Remplacement des Composants : Avec des caractéristiques comme des systèmes de lubrification automatique pour les composants critiques tels que les surfaces d’étanchéité et les paires d’engrenages, ces filtres minimisent l’intervention manuelle tout en prolongeant les intervalles de service.
Intégration Processus et Compatibilité avec l’Automatisation
Dans les usines modernes où l’automatisation gouverne les métriques de productivité—les filtres doivent être suffisamment intelligents pour s’intégrer parfaitement.
- Intégration Transparente dans les Lignes de Production Automatisées : Ces systèmes sont équipés d’interfaces de contrôle modulaires permettant une connexion facile aux environnements de contrôle existants basés sur SCADA ou PLC sans nécessiter de reprogrammation ou de rétrofits matériels étendus.
- Capacités de Surveillance et de Contrôle en Temps Réel : Des capteurs avancés surveillent les niveaux de vide, la vitesse de rotation, les cycles de lavage—et plus encore—permettant des ajustements de processus en temps réel qui optimisent la performance de manière dynamique pendant les opérations.
Polyvalence d’Application à Travers les Industries
Des produits chimiques à la métallurgie—l’utilité des filtres plats horizontaux couvre divers secteurs grâce à leur adaptabilité robuste.
Adaptation aux Secteurs Miniers, Chimiques et Alimentaires
Les Filtres à Table/Plateau Rotatifs sous Vide sont utilisés dans les industries de l’acide phosphorique, du raffinage de l’alumine et du dioxyde de titane, progressivement dans d’autres domaines tels que la métallurgie, la protection de l’environnement. Que vous extrayiez de l’alumine ou clarifiiez du sirop de sucre—la même plateforme offre des résultats fiables à travers les applications.
Si vos opérations impliquent spécifiquement le traitement de l’alumine—explorez cette solution spécialisée : rotary-pan-vacuum-filter-for-alumina.
Gestion des Particules Fines et des Boues Difficiles
Avec des structures de cadre améliorées qui empêchent les effets de pontage à l’intérieur des godets, remplacez la structure traditionnelle à haute densité par une structure à faible densité/haute résistance L’intérieur du godet de filtre n’a plus besoin de support de grille, même les boues collantes ou à particules fines sont traitées efficacement sans obstruction ni perte de rendement.
NHD Filtre Plat Horizontal : Une Solution Recommandée
Lors du choix d’une solution de filtration industrielle soutenue par des décennies d’excellence en ingénierie, ne cherchez pas plus loin que NHD.
Avec plus de 1000 installations dans le monde entier couvrant jusqu’à 320m² par unité, actuellement plus de 1 000 unités ont été vendues, surface installée maximale 320m2. NHD offre une évolutivité inégalée combinée à un support d’ingénierie local. Leur engagement envers l’innovation leur a valu des distinctions telles que le Prix d’Excellence en Brevet de Chine (2008) pour leur système d’entraînement à grand diamètre.
Caractéristiques Clés de la Série de Filtres Plats Horizontaux NHD
Chaque unité peut être adaptée en fonction de l’application—des matériaux d’écoulement aux mécanismes de déchargement—avec des composants modulaires minimisant les délais pendant les phases de personnalisation.
Matériau de la partie de flux : acier inoxydable (316L, 2205, 2507, 904L), garantissant une résistance à long terme contre la corrosion des milieux agressifs comme l’acide phosphorique ou la boue de dioxyde de titane.
Les systèmes de contrôle de processus intégrés permettent des ajustements automatisés basés sur les retours en temps réel de capteurs intégrés dans les zones clés.
Indicateurs de Performance Démontrés par les Unités NHD
Des modèles HDZP-8 de 8m² jusqu’à HDZP-380 de 380m², il existe une configuration adaptée à chaque échelle—des usines pilotes aux lignes de production à grande échelle.
Sélection de la Configuration de Filtre Plat Horizontal Appropriée
Choisir un configuration optimale commence par évaluer vos caractéristiques matérielles—concentration en solides ? Taille des particules ? Sècheresse requise ?
Les boues à haute teneur en solides peuvent bénéficier de zones de filtration plus grandes ; les particules fines nécessitent des zones de régénération de tissu améliorées ; les alimentations corrosives nécessitent des alliages spécifiques—tous les facteurs facilement abordés via les configurations modulaires proposées par la gamme de produits NHD. Que vous opériez dans le raffinage de l’alumine ou dans des environnements de filtration pour l’industrie alimentaire, le rotary-pan-vacuum-filter-for-alumina offre des solutions préconçues prêtes à être déployées.
FAQ
Q: Quels secteurs bénéficient le plus de l’utilisation de filtres plats horizontaux ?
A: Ils sont largement utilisés dans la production d’acide phosphorique, le raffinage de l’alumine, le traitement du dioxyde de titane ainsi que dans les secteurs de la métallurgie et de la protection de l’environnement.
Q: Comment ces filtres gèrent-ils les problèmes d’accumulation ?
A: Des caractéristiques telles que les bandes de pression en forme d’arc réduisent l’accumulation dans les fentes tandis que les hottes d’aspiration améliorées minimisent les fuites de gaz.
Q: Puis-je personnaliser mon unité en fonction des matériaux d’alimentation corrosifs ?
A: Oui. Les unités sont disponibles avec des options en acier inoxydable allant de 316L à 904L selon les besoins en résistance chimique.
