En el mundo del procesamiento químico, la producción de ácido sulfúrico es vital para industrias como fertilizantes, minería y refinación de petróleo. El equipo elegido puede afectar significativamente la eficiencia. Los sistemas de ácido sulfúrico requieren precisión cuidadosa. Incluso pequeños errores en la distribución pueden causar reacciones desiguales, mayor consumo de energía o costosos paros. Las torres de secado y absorción son el núcleo de estas plantas. Manejan líquidos corrosivos a altas temperaturas. El distribuidor de ácido juega un papel clave para mantener todo funcionando bien.
Las configuraciones tradicionales han funcionado bien durante muchos años. Pero a medida que las plantas crecen y las regulaciones sobre emisiones y desechos se vuelven más estrictas, surge la necesidad de mejores soluciones. Aquí es donde brillan los nuevos diseños. Combinan métodos probados con materiales modernos para resolver problemas antiguos. El distribuidor de ácido tipo tubo-abrevadero es una de estas innovaciones. Está ganando popularidad en las instalaciones actuales.
Distribución de Ácido Sulfúrico: Retos Clave y Consideraciones
La producción de ácido sulfúrico depende de una efectiva interacción gas-líquido, y los distribuidores de ácido son clave para esparcir el ácido uniformemente sobre los rellenos de las torres. Sin embargo, los diseños tradicionales—de abrevadero y tubería—a menudo se quedan cortos bajo presiones del mundo real. Los distribuidores de tipo abrevadero ofrecen simplicidad pero luchan con flujos desiguales, mientras que las versiones de tubería proporcionan control a costa de frecuentes obstrucciones. Estos problemas tienen un efecto dominó, afectando no solo a torres individuales, sino a líneas de producción enteras. Entender el panorama general revela la importancia de estos desafíos: la distribución inconsistente reduce los rendimientos, la corrosión acorta la vida útil del equipo y las corrientes de niebla perjudican tanto al medio ambiente como a los procesos aguas abajo. A medida que la demanda global de ácido sulfúrico—más de 200 millones de toneladas anuales—aumenta, abordar estas fallas se vuelve crítico para mantenerse competitivo.
Distribuidores de Abrevadero: Simplicidad vs. Limitaciones
Los distribuidores tipo abrevadero utilizan canales abiertos para que la gravedad distribuya el ácido, un enfoque sencillo que funciona para sistemas de baja presión. Sin embargo, esta simplicidad tiene desventajas. Incluso una ligera desigualdad en el nivelado de la torre puede causar que el líquido se acumule de manera irregular, creando puntos secos o salpicaduras excesivas. Tal mala distribución interrumpe el contacto gas-líquido, y estudios indican que la eficiencia de absorción puede caer hasta un 15%. Operativamente, las plantas a menudo necesitan ajustes frecuentes—a veces cada seis meses—debido a la altura y complejidad de la torre, aumentando el tiempo de inactividad y los costos de mantenimiento. La corrosión presenta otro desafío: en ácido concentrado a alrededor de 100 °C, los materiales de construcción estándar pueden durar solo de cinco a ocho años, resultando en ciclos de reemplazo repetidos y mayores costos de ciclo de vida.
Distribuidores de Tubería: Control con Compromisos
Los distribuidores de tubería dependen de agujeros o ranuras perforadas para liberar el ácido con precisión. Este enfoque cuidadoso funciona bien en diseños de torre complejos. Destaca en situaciones de alto flujo. Sin embargo, este control tiene sus desventajas. Los distribuidores de tubería de acero inoxidable de alta calidad resisten ambientes corrosivos. Aún así, luchan con sedimentos o acumulación de polímeros, especialmente en corrientes de ácido sucio. Esto a menudo causa obstrucciones. La corrosión sigue siendo un problema también. Sin protección anódica, el acero inoxidable 304 en ácido concentrado a 150 °C puede fallar en menos de cinco años. El compromiso es obvio: mejor control significa más mantenimiento. Esta carga aumenta a medida que el tamaño de la planta crece.
El Panorama General: ¿Por Qué Importan Estos Desafíos?
Estas limitaciones no son problemas aislados; impactan toda la cadena de producción de ácido sulfúrico. La distribución desigual reduce la eficiencia de transferencia de masa y, en algunos casos, disminuye los rendimientos en un 10-20%. La corrosión eleva aún más los costos—el reemplazo de un distribuidor puede costar $50,000 o más, sin contar las pérdidas de producción por tiempo de inactividad. La arrastre de niebla añade otra capa de riesgo, ya que el ácido escapando en forma de aerosol puede desencadenar desafíos de cumplimiento ambiental, con multas que a menudo alcanzan decenas de miles de dólares anualmente. Juntos, estos desafíos resaltan la necesidad de soluciones mejoradas. El distribuidor de ácido tipo tubo-abrevadero fue desarrollado específicamente para abordar estas preocupaciones, ofreciendo un enfoque más inteligente y confiable.
Distribuidor de Ácido Tipo Tubo-Abrevadero de NHD: La Solución Innovadora
Enfocándose en innovaciones prácticas, el distribuidor de ácido tipo tubo-abrevadero de NHD se destaca como un cambio radical para la producción de ácido sulfúrico. Desarrollado a través de la colaboración con las principales instituciones de investigación, este dispositivo integra lo mejor de los diseños de abrevadero y tubular en un sistema único y eficiente. El objetivo no es simplemente fusionar formas, sino diseñar un distribuidor que ofrezca un rendimiento consistente bajo las condiciones de operación más severas.

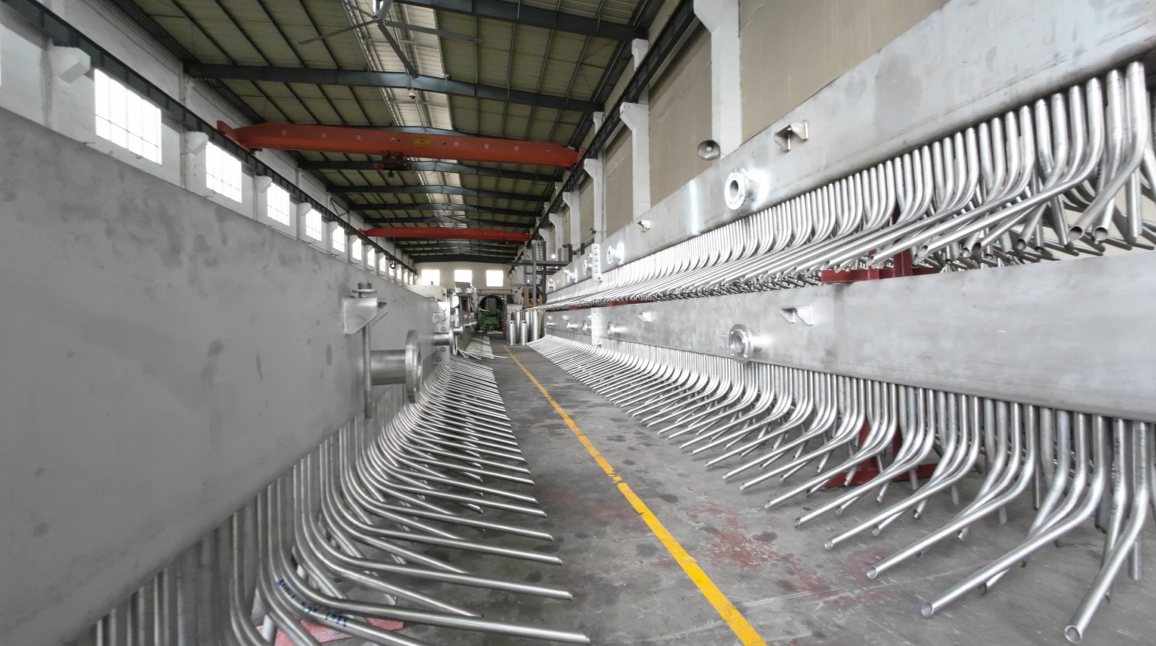

En su núcleo, el diseño utiliza bajantes de desbordamiento dispuestos en una estructura similar a un abrevadero con salidas tubulares para una liberación precisa de ácido. Esta configuración permite un flujo de líquido suave sin las salpicaduras o mala distribución comunes en diseños más antiguos, minimizando así la formación de niebla. El área de sección libre alcanza hasta un 68%, permitiendo un paso de gas sin obstrucciones mientras mantiene una distribución uniforme del ácido.
La selección de materiales es otra característica definitoria. El distribuidor está fabricado con acero inoxidable aleado de alta resistencia HD-1, un material patentado desarrollado conjuntamente por NHD y el Instituto Nacional de Investigación de Metales de la Academia de Ciencias de China. El HD-1 incorpora un alto contenido de silicio para una resistencia excepcional a la corrosión en ácido sulfúrico concentrado a alta temperatura. Forma una película negra protectora en la superficie, protegiendo contra la degradación sin necesidad de protección anódica. En la práctica, esto significa vidas útiles que exceden los 10 años, basado en datos de campo de más de una docena de plantas.
Ventajas Principales del Diseño NHD
Analizando más a fondo lo que hace a este distribuidor sobresalir, desglosamos sus características clave.
- Uniformidad Superior en la Distribución: Con al menos 42 puntos por metro cuadrado—personalizable a más si se necesita—el ácido se extiende uniformemente, incrementando la absorción de humedad y la transferencia de masa. Esto se traduce directamente en mayores tasas de conversión, mejorando la eficiencia en un 10-20% en las torres de absorción.
- Rendimiento Antitabús: La estructura de desbordamiento resiste los bloqueos causados por sedimentos o polímeros. A diferencia de las tuberías que se obstruyen, este diseño permite la inspección visual durante la operación, por lo que los problemas se detectan a tiempo. Las plantas reportan tiempos de inactividad reducidos, algunas yendo años sin limpiezas importantes.
- Menor Velocidad de Distribución del Ácido: En distribuidores de tipo tubo-abrevadero, la velocidad dentro de las tuberías de ácido se mantiene en aproximadamente 0.5–0.65 m/s, en comparación con alrededor de 1.1 m/s en distribuidores de tubería convencionales. Esta tasa de flujo más baja minimiza el impacto en los anillos de cerámica, reduciendo así la formación de niebla ácida y asegurando una operación más estable y segura.
- Baja Pérdida de Presión y Estabilidad: El flujo de gas encuentra mínima resistencia, evitando cortocircuitos y arrastre de niebla. Las pérdidas de presión se mantienen bajas, lo que reduce la necesidad de energía para ventiladores y bombas.
- Durabilidad Excepcional del HD-1: La alta resistencia a la corrosión significa que no se necesitan sistemas de protección adicionales. La resistencia mecánica de la aleación resiste temperaturas de hasta 150°C, y su adaptabilidad a la conformación en frío/calor facilita la fabricación. Además, las bridas compuestas (HD-1 para partes mojadas, 316L en otras partes) mantienen los costos bajos: los usuarios ahorran 30-50% en comparación con importaciones completas.
Estas ventajas no son teóricas; han sido probadas en plantas de ácido sulfúrico en toda China, donde las unidades han operado de manera confiable durante más de una década.
Tubo-Abrevadero vs. Tradicional: Una Comparación Técnica Directa
Para apreciar verdaderamente el avance logrado, un vistazo comparativo al distribuidor tubo-abrevadero frente a los distribuidores tradicionales revela diferencias significativas. Los distribuidores de tubería tradicionales destacan en simplicidad pero son inferiores en longevidad, mientras que los tipos de abrevadero ofrecen una cobertura amplia a expensas de la precisión. El híbrido tubo-abrevadero aborda estos problemas sin concesiones.
A continuación, se presenta una tabla de comparación basada en métricas de rendimiento típicas de referencias de la industria:
¿Por Qué Elegir el Distribuidor de Ácido de NHD?
Con más de 30 años de experiencia en ingeniería química, NHD ha desarrollado un portafolio de productos integral que incluye filtros, agitadores y recipientes a presión. El distribuidor de ácido tipo tubo-abrevadero no es un producto independiente, sino un componente integrado dentro de soluciones completas para torres de secado, cuerpos de absorción, tuberías y sistemas auxiliares como dispositivos anti-vórtice y parrillas de empaques.
La garantía de calidad está respaldada por el reconocimiento de la industria. El distribuidor ha sido evaluado y aprobado por el Instituto Químico de Nanjing como una solución ideal, cumpliendo también con estándares internacionales de certificación como SGS e ISO.
Las aplicaciones en el campo demuestran además el valor del diseño. Una importante planta de energía en Shandong informó un aumento del 12% en la producción y ningún problema de corrosión después de ocho años de operar distribuidores tipo tubo-abrevadero de NHD como reemplazos de los distribuidores de tubería envejecidos. De igual manera, un productor químico en Guangdong adaptó una torre de absorción más antigua con el nuevo diseño y logró una reducción del 50% en los costos de mantenimiento.
Estos casos subrayan el compromiso de NHD con la calidad. Más allá del suministro de equipos, NHD actúa como un socio EPC completo, proporcionando soporte integral desde la ingeniería y el diseño hasta la instalación y puesta en marcha.
Conclusión
Elegir el distribuidor de ácido adecuado no se trata solo de necesidades inmediatas—se trata de sostenibilidad a largo plazo en una industria exigente. El distribuidor de ácido tipo tubo-abrevadero de NHD ofrece un camino fiable y rentable hacia adelante, mejorando la eficiencia mientras reduce el mantenimiento.
Si estás lidiando con desafíos en equipos de ácido sulfúrico, considera cómo esta solución de próxima generación podría integrarse en tu configuración. Comunícate con NHD hoy en sales@chinanhd.com para obtener asesoramiento personalizado o una cotización. Nuestro equipo está listo para discutir tu proyecto y brindar el apoyo que necesitas para mantener las operaciones en marcha.
