Dans le monde du traitement chimique, la production d’acide sulfurique est essentielle pour des industries telles que les engrais, l’exploitation minière et le raffinage du pétrole. Le choix de l’équipement peut grandement affecter l’efficacité. Les systèmes d’acide sulfurique nécessitent une grande précision. Même les plus petites erreurs de distribution peuvent entraîner des réactions inégales, une consommation d’énergie plus élevée ou des arrêts coûteux. Les tours de séchage et d’absorption sont le cœur de ces usines. Elles traitent des liquides corrosifs à haute température. Le distributeur d’acide joue un rôle clé pour assurer le bon fonctionnement de l’ensemble.
Les configurations traditionnelles ont bien fonctionné pendant de nombreuses années. Mais à mesure que les usines deviennent plus grandes et que les règles sur les émissions et les déchets se durcissent, il y a un besoin de meilleures solutions. C’est là que les nouveaux designs brillent. Ils mélangent des méthodes éprouvées avec des matériaux modernes pour résoudre d’anciens problèmes. Le distributeur d’acide à tube-trough est l’une de ces nouvelles idées. Il devient populaire dans les installations d’aujourd’hui.
Distribution d’Acide Sulfurique : Défis Clés et Considérations
La production d’acide sulfurique repose sur une interaction gaz-liquide efficace, et les distributeurs d’acide sulfurique sont essentiels pour répartir l’acide uniformément sur les garnissages des tours. Pourtant, les conceptions traditionnelles—types à canaux et à tuyaux—échouent souvent sous les pressions réelles. Les distributeurs de type canal offrent de la simplicité mais luttent contre les écoulements inégaux, tandis que les versions à tuyaux offrent du contrôle au coût d’un colmatage fréquent. Ces problèmes se répercutent, affectant non seulement les tours individuelles mais aussi l’ensemble des lignes de production. Le tableau d’ensemble révèle pourquoi ces défis importent : la distribution incohérente réduit les rendements, la corrosion raccourcit la durée de vie de l’équipement, et l’entraînement de brouillard nuit à la fois à l’environnement et aux processus en aval. À mesure que la demande mondiale d’acide sulfurique—plus de 200 millions de tonnes par an—augmente, résoudre ces défauts devient essentiel pour rester compétitif.
Distributeurs à Canaux : Simplicité vs. Limitations
Les distributeurs de type canal s’appuient sur des canaux ouverts pour laisser la gravité distribuer l’acide, une approche simple qui fonctionne pour les systèmes à basse pression. Cependant, cette simplicité comporte des inconvénients. Même une légère inégalité dans le nivellement des tours peut entraîner une accumulation irrégulière de liquide, créant des zones sèches ou des éclaboussures excessives. Une telle maldistribution perturbe le contact gaz-liquide, et des études indiquent que l’efficacité d’absorption peut chuter jusqu’à 15 %. Sur le plan opérationnel, les usines ont souvent besoin d’ajustements fréquents—parfois tous les six mois—en raison de la hauteur et de la complexité des tours, augmentant ainsi les temps d’arrêt et les coûts de maintenance. La corrosion présente un autre défi : dans l’acide concentré à environ 100 °C, les matériaux de construction standard peuvent ne durer que de cinq à huit ans, entraînant des cycles de remplacement répétés et des coûts de cycle de vie plus élevés.
Distributeurs à Tuyaux : Contrôle avec Compromis
Les distributeurs à tuyaux s’appuient sur des trous ou fentes percés pour libérer l’acide avec précision. Cette approche soignée fonctionne bien dans des conceptions de tours complexes. Elle brille dans des situations de flux élevé. Cependant, ce contrôle a ses inconvénients. Les distributeurs à tuyaux en acier inoxydable de haute qualité résistent aux environnements corrosifs. Pourtant, ils ont des difficultés avec les sédiments ou l’accumulation de polymères, en particulier dans les flux acides sales. Cela cause souvent des colmatages. La corrosion reste également un problème. Sans protection anodique, l’acier inoxydable 304 dans l’acide concentré à 150 °C peut échouer en moins de cinq ans. Le compromis est évident : un meilleur contrôle signifie plus d’entretien. Ce fardeau grandit avec l’augmentation de la taille de l’usine.
Le Tableau d’Ensemble : Pourquoi ces Défis Comptent
Ces limitations ne sont pas des problèmes isolés ; elles impactent toute la chaîne de production d’acide sulfurique. La distribution irrégulière réduit l’efficacité du transfert de masse et, dans certains cas, diminue les rendements de 10 à 20 %. La corrosion augmente encore les coûts—le remplacement d’un distributeur peut coûter plus de 50 000 $, sans compter les pertes de production dues aux temps d’arrêt. L’entraînement de brouillard ajoute une couche supplémentaire de risque, car l’acide qui s’échappe sous forme d’aérosol peut poser des défis de conformité environnementale, les amendes atteignant souvent des dizaines de milliers de dollars annuellement. Ensemble, ces défis mettent en lumière la nécessité de solutions améliorées. Le distributeur d’acide tube-trough a été développé spécifiquement pour répondre à ces préoccupations, offrant une approche plus intelligente et plus fiable.

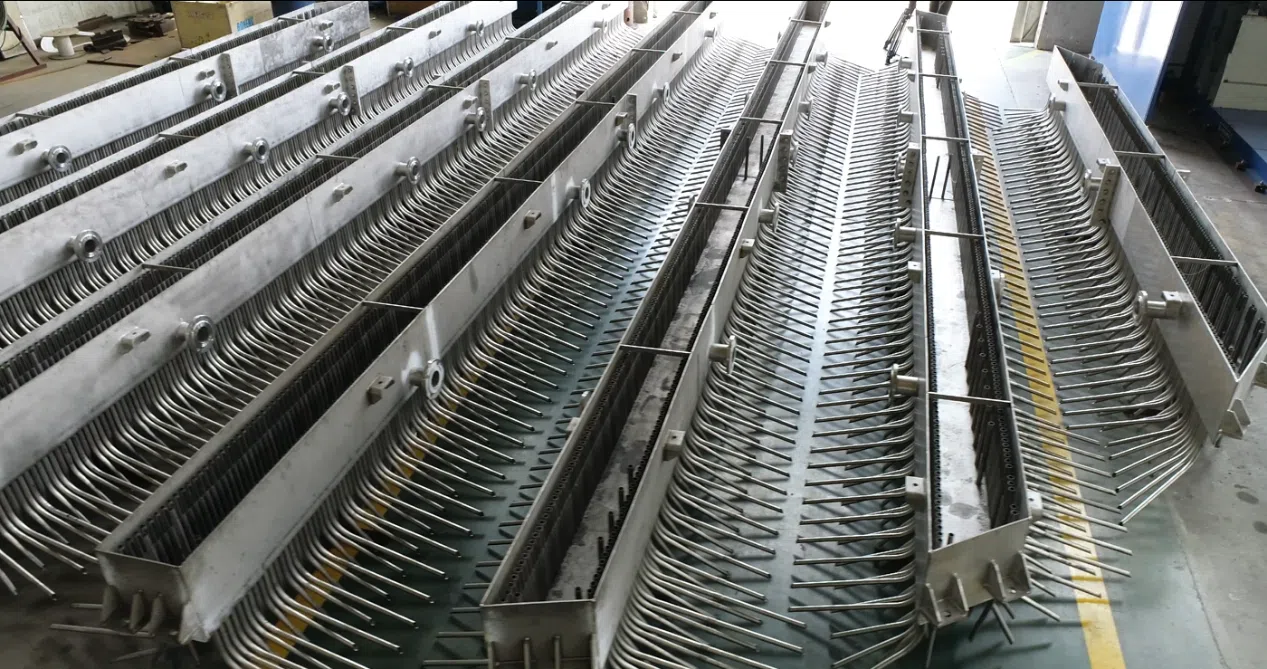

Distributeur d’Acide Tube-Trough NHD : La Solution Innovante
En se concentrant sur des innovations pratiques, le distributeur d’acide tube-trough de NHD se distingue comme un changement de jeu pour la production d’acide sulfurique. Développé en collaboration avec des institutions de recherche de premier plan, cet appareil intègre le meilleur des conceptions à canaux et tubulaires en un seul système efficace. L’objectif n’est pas simplement de fusionner des formes, mais d’ingénier un distributeur qui offre des performances constantes dans les conditions de fonctionnement les plus difficiles.
Au cœur de sa conception, il utilise des descentes par débordement disposées dans une structure en forme de canal avec des sorties tubulaires pour une libération précise de l’acide. Cette configuration permet un écoulement liquide fluide sans les éclaboussures ou la maldistribution courantes dans les anciens designs, réduisant ainsi la formation de brouillard. La surface libre atteint jusqu’à 68 %, permettant un passage de gaz sans obstruction tout en maintenant une distribution uniforme de l’acide.
Le choix des matériaux est une autre caractéristique déterminante. Le distributeur est fabriqué en acier inoxydable à haute teneur en silicium HD-1, un matériau exclusif conjointement développé par NHD et l’Institut National de Recherche sur les Métaux de l’Académie Chinoise des Sciences. HD-1 intègre une teneur élevée en silicium pour une résistance exceptionnelle à la corrosion dans l’acide sulfurique concentré et haute température. Il forme un film noir protecteur à la surface, protégeant contre la dégradation sans besoin de protection anodique. En pratique, cela signifie des durées de service dépassant 10 ans, selon des données de terrain provenant de plus d’une douzaine d’usines.
Avantages Clés du Design NHD
Explorons en détail ce qui rend ce distributeur unique, examinons ses caractéristiques principales.
- Uniformité de Distribution Supérieure : Avec au moins 42 points par mètre carré—personnalisables en cas de besoin—l’acide se répartit uniformément, améliorant l’absorption d’humidité et le transfert de masse. Cela se traduit directement par des taux de conversion plus élevés, améliorant souvent l’efficacité de 10 à 20 % dans les tours d’absorption.
- Performance Anti-Colmatage : La structure de débordement résiste aux blocages causés par les sédiments ou les polymères. Contrairement aux tuyaux qui s’obstruent, cette conception permet une inspection visuelle pendant le fonctionnement, de sorte que les problèmes sont détectés tôt. Les usines signalent une réduction des temps d’arrêt, certaines fonctionnant pendant des années sans nettoyage majeur.
- Vitesse de Distribution d’Acide Réduite : Dans les distributeurs tube-trough, la vitesse à l’intérieur des tuyaux d’acide est maintenue à environ 0,5–0,65 m/s, contre environ 1,1 m/s dans les distributeurs à tuyaux conventionnels. Ce débit réduit minimise l’impact sur les anneaux en céramique, réduisant ainsi la formation de brouillard d’acide et assurant une opération plus stable et plus sûre.
- Baisse de la Perte de Pression et Stabilité : Le flux de gaz rencontre une résistance minimale, évitant les courts-circuits et le brouillard entraîné. Les pertes de pression restent faibles, réduisant ainsi les besoins énergétiques pour les ventilateurs et les pompes.
- Durabilité Exceptionnelle de l’Alliage HD-1 : La résistance élevée à la corrosion signifie l’absence de systèmes de protection supplémentaires. La résistance mécanique de l’alliage tient bon à des températures allant jusqu’à 150 °C, et son adaptabilité au formage à froid/chaud facilite la fabrication. De plus, les brides composites (HD-1 pour les parties en contact avec le produit, 316L pour les autres) réduisent les coûts—les utilisateurs économisent 30-50% par rapport aux importations complètes.
Ces avantages ne sont pas théoriques ; ils ont été prouvés dans les usines d’acide sulfurique à travers la Chine, où les unités ont fonctionné de manière fiable pendant plus d’une décennie.
Tube-Trough vs. Traditionnel : Une Comparaison Technique Directe
Pour vraiment apprécier l’avancée, un comparatif côte à côte des distributeurs tube-trough par rapport aux distributeurs traditionnels révèle des différences frappantes. Les distributeurs à tuyaux traditionnels excellent par leur simplicité mais traînent en termes de longévité, tandis que les types à canaux offrent une couverture large au détriment de la précision. L’hybride tube-trough résout ces problèmes sans compromis.

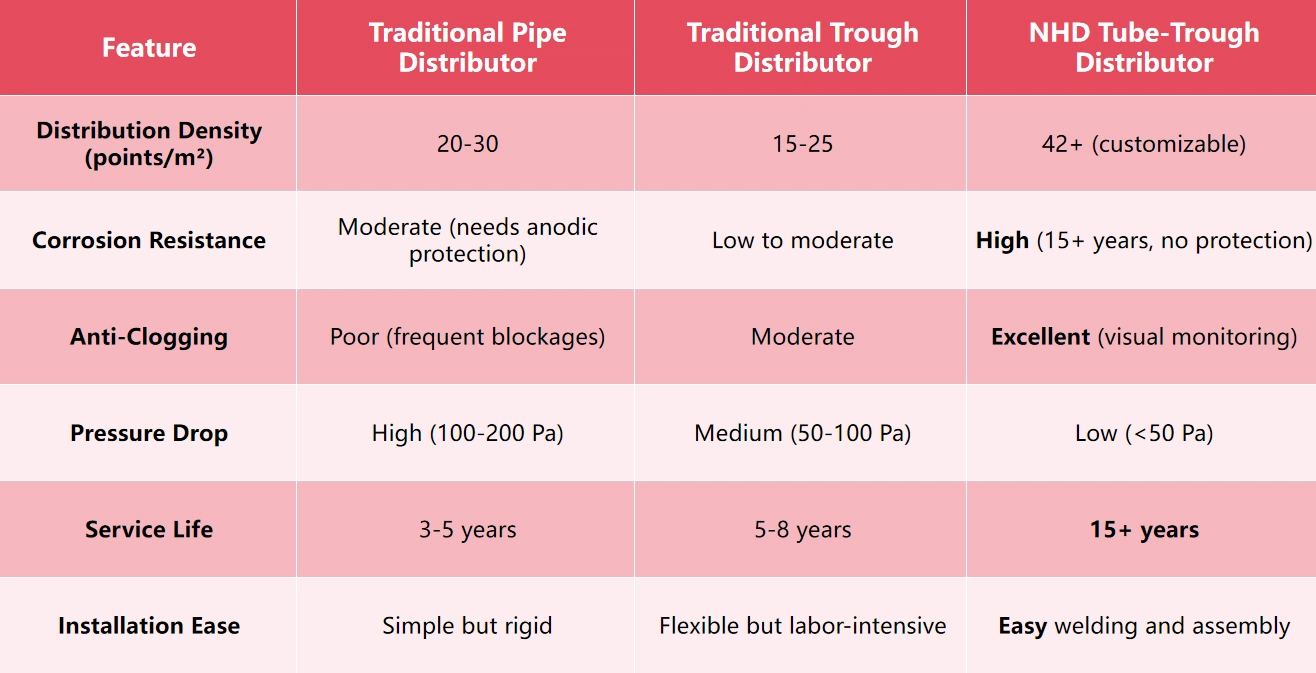

Voici un tableau de comparaison basé sur des indicateurs de performance typiques issus de références de l’industrie :
Pourquoi Choisir le Distributeur d’Acide NHD ?
Avec plus de 30 ans d’expérience en ingénierie chimique, NHD a développé un portefeuille de produits complet comprenant des filtres, des agitateurs, et des récipients sous pression. Le distributeur d’acide tube-trough n’est pas un produit autonome mais un composant intégré au sein de solutions complètes pour tours de séchage, corps d’absorption, pipelines, et systèmes auxiliaires tels que dispositifs anti-tourbillons et grilles de garnissage.
L’assurance qualité est soutenue par la reconnaissance de l’industrie. Le distributeur a été évalué et approuvé par l’Institut Chimique de Nanjing comme une solution idéale, tout en répondant aux normes de certification internationales telles que SGS et ISO.
Les applications sur le terrain démontrent également la valeur du design. Une grande centrale électrique à Shandong a signalé une augmentation de 12 % de la production et aucun problème de corrosion après huit ans d’exploitation des distributeurs tube-trough NHD comme remplaçants des distributeurs à tuyaux vieillissants. De même, un producteur chimique à Guangdong a réaménagé une ancienne tour d’absorption avec le nouveau design et a réalisé une réduction de 50 % des coûts de maintenance.
Ces cas soulignent l’engagement de NHD à la qualité. Au-delà de la fourniture d’équipements, NHD sert de partenaire EPC complet, fournissant un support de bout en bout allant de l’ingénierie et du design jusqu’à l’installation et la mise en service.
Conclusion
Choisir le bon distributeur d’acide ne concerne pas seulement les besoins immédiats—c’est une question de durabilité à long terme dans une industrie exigeante. Le distributeur d’acide tube-trough de NHD offre une voie fiable et rentable pour l’avenir, améliorant l’efficacité tout en réduisant les coûts d’entretien.
Si vous êtes confronté à des défis d’équipement d’acide sulfurique, envisagez comment cette solution de nouvelle génération pourrait s’intégrer à votre installation. Contactez NHD aujourd’hui à sales@chinanhd.com pour des conseils personnalisés ou un devis. Notre équipe est prête à discuter de votre projet et à fournir l’assistance nécessaire pour maintenir les opérations en marche.
