La sélection d’un filtre-presse adapté pour le traitement des eaux usées dépend de la capacité de traitement car cela détermine l’efficacité opérationnelle, la conformité réglementaire et le rapport coût-efficacité dans les installations industrielles et municipales. Le processus de traitement des eaux usées dépend des filtres-presse pour effectuer la séparation solide-liquide, ce qui permet de réduire le volume de boues et d’améliorer la qualité de l’eau. Le processus de sélection des filtres-presse basé sur la capacité de traitement nécessite une évaluation de leurs fonctions opérationnelles, des éléments de conception, des exigences opérationnelles et des limites du système.
Rôle du filtre-presse dans les processus de traitement des eaux usées
Les filtres-presse sont essentiels pour la séparation solide-liquide dans des industries telles que la protection de l’environnement, la production chimique et la métallurgie.
Fonctions de base d’un filtre-presse
Le filtre-presse fonctionne en pompant la boue dans les espaces entre les plaques filtrantes. La pression croissante force le liquide à passer à travers la toile filtrante tandis que les particules solides s’accumulent pour former un gâteau. Ce processus est efficace pour extraire l’eau des boues dans les installations de traitement des eaux usées.
Principaux composants et mécanisme opérationnel
Un filtre-presse standard est composé de plaques filtrantes avec un système hydraulique pour comprimer les plaques, des pompes d’alimentation et des toiles filtrantes. La toile filtrante a une double fonction : elle filtre tout en transportant les matériaux, c’est pourquoi sa résistance et sa stabilité jouent un rôle crucial dans les exigences de conception. Le processus commence par l’ajout de la boue dans la chambre (Étape 1), suivi de la formation du gâteau (Étape 2), puis du lavage (Étape 3) et du séchage à l’air (Étape 4) avant la décharge finale du gâteau (Étape 5). Le système fonctionne à une pression maximale de 16 kg tandis que le processus de séchage à l’air atteint un contenu en humidité extrêmement bas dans le gâteau filtrant.
Importance dans la séparation solide-liquide
Le processus de séparation des filtres-presse fonctionne avec une efficacité maximale grâce à une utilisation minimale de substances chimiques. Cet équipement est particulièrement adapté dans des situations où les boues contiennent une haute concentration de solides et nécessitent un séchage supplémentaire avant d’être éliminées ou soumises à des étapes de traitement additionnelles.
Facteurs influençant la sélection de la capacité des filtres-presse
La sélection d’une capacité appropriée requiert une connaissance des propriétés des eaux usées et des exigences opérationnelles.
Volume et nature des eaux usées
La taille du système dépend à la fois de la quantité d’eau qui entre chaque jour et de la variabilité de cette quantité d’un jour à l’autre. Les installations qui traitent de gros volumes ont besoin d’un équipement plus grand ou de plusieurs unités pour éviter les retards de production.
Caractéristiques des boues et taux de charge en solides
La formation de gâteaux épais à partir de boues riches en solides se fait rapidement mais nécessite un équipement puissant. Les particules en suspension dans cette eau sont extrêmement petites et ne décantent pas d’elles-mêmes. Certains matériaux nécessitent des floculants pour se déposer. La connaissance de la distribution de la taille des particules permet de calculer correctement la surface de filtration requise.
Durée du cycle et efficacité du déshydratation souhaitées
Des temps de cycle plus courts mènent à des taux de traitement plus élevés mais peuvent réduire le niveau de sécheresse. Les cycles plus longs rendent le processus de déshydratation plus efficace même si cela entraîne une réduction des taux de production par heure. Le système doit atteindre un équilibre entre ces deux facteurs pour maintenir une opération stable.
Types de filtres-presse et leur impact sur la capacité
Votre choix entre des systèmes manuels ou automatiques et des conceptions à chambres ou à membranes déterminera les exigences de planification de la capacité.
Systèmes de filtres-presse manuels vs automatiques
Le niveau d’automatisation détermine la quantité de travail nécessaire et la constance du cycle de production.
Différences opérationnelles et considérations de main-d’œuvre
Le fonctionnement des presses manuelles dépend d’opérateurs humains pour déplacer les plaques et extraire les gâteaux. Les systèmes modernes fonctionnent de façon automatique et continue, ce qui réduit le temps d’arrêt et le travail pour les opérateurs.
Adaptabilité aux différentes tailles d’usines
Les petites installations avec des ressources financières limitées ont tendance à utiliser des systèmes manuels pour leurs opérations. Les opérations à grande échelle obtiennent de meilleurs résultats grâce à des systèmes automatisés car ces systèmes offrent à la fois évolutivité et efficacité opérationnelle accrue.
Filtres-presse à chambre vs à membrane
Les variations de conception déterminent comment un système fonctionne face à différents environnements opérationnels.
Comparaison des performances dans des conditions variables
Le fonctionnement des presses à chambre dépend uniquement de la pression d’alimentation pour créer les gâteaux. Les presses à membrane utilisent une pression mécanique pour presser les matériaux et obtenir des niveaux de sécheresse accrus. Le système à haute pression du pipeto à haute pression permet la décharge de liquide lors de son fonctionnement. Les types à membrane conviennent mieux pour les applications nécessitant un faible taux d’humidité et pour traiter des matériaux collants.
Paramètres de conception affectant la planification de la capacité
Le processus de détermination de la capacité requise nécessite l’évaluation de nombreuses spécifications techniques.
Taille et nombre de plaques
L’utilisation de plaques plus grandes permet des volumes de gâteau plus importants pendant chaque cycle, mais elles nécessitent plus d’espace et doivent être soutenues par des cadres robustes. L’ajout de plus de plaques augmente la surface de filtration, mais rend les opérations de maintenance plus complexes.
Surface de filtration et épaisseur du gâteau
La surface de filtration de l’équipement détermine la quantité de boue pouvant être traitée pendant un cycle. L’épaisseur du gâteau détermine la quantité de matière solide qu’il retient, mais elle entraîne aussi des temps de traitement plus longs en raison de son faible débit d’écoulement. La surface de filtration maximale de l’équipement actuel atteint 168㎡.
Pression d’alimentation et débit
Des pressions d’alimentation plus élevées entraînent une formation plus rapide du gâteau, mais elles augmentent également le stress sur les composants de l’équipement. Le choix de pompes adéquates permet d’obtenir des débits optimaux tout en protégeant l’équipement des dommages et en maintenant les normes de sécurité.
Considérations opérationnelles pour l’optimisation de la capacité
L’environnement opérationnel réel joue un rôle plus significatif que les spécifications de conception lorsqu’il s’agit d’atteindre une efficacité de production à long terme.
Gestion du temps de cycle et réduction des temps d’arrêt
Le temps de production peut être réduit en minimisant les activités non productives, notamment la décharge du gâteau et le lavage des toiles. Le processus de déchargement prend entre 30 et 40 secondes pour être complété.
Fréquence de maintenance et durabilité des composants
La résistance des membranes polymères à l’usure provient de leur nature durable qui les protège contre les boues abrasives et les produits chimiques corrosifs. Résistance aux acides et aux alcalis Simple à fabriquer et faible coût. La mise en œuvre de protocoles de maintenance programmée aide à prévenir les arrêts inattendus qui perturberaient les opérations du processus de traitement.
Intégration avec les systèmes de prétraitement et de post-traitement
L’alignement des filtres-presse avec les étapes de épaississement amont et les étapes de séchage aval améliore l’efficacité opérationnelle. Le processus de réduction de la teneur en eau a lieu dans les épaississeurs avant les opérations de pressage tandis que les séchoirs traitent l’humidité restante après le pressage.
Défis courants dans la sélection de la capacité pour les applications de traitement des eaux usées
Les ingénieurs à tous les niveaux rencontrent des défis lors du dimensionnement de l’équipement car les environnements des eaux usées présentent des conditions de fonctionnement imprévisibles.
Surestimation ou sous-estimation des besoins en traitement
L’utilisation d’un équipement surdimensionné entraîne une sous-utilisation des ressources tandis qu’un équipement sous-dimensionné conduit à une accumulation de stockage pendant les périodes de forte demande. Le processus de test pilote permet aux organisations de reproduire des scénarios opérationnels réels avant de lancer leur système complet.
Faire face aux caractéristiques variables des affluents
La composition des boues est imprévisible lors des changements saisonniers ou des rejets de déchets industriels. La capacité des systèmes flexibles à modifier la pression et la durée des cycles les rend plus adaptés pour une exploitation à long terme.
Équilibrer les exigences de coût, d’espace et de performance
La disponibilité limitée de l’espace au sol et les coûts élevés des services publics créent des défis pour la conception du système lorsqu’il faut respecter les contraintes budgétaires. La structure verticale à quatre colonnes maintient un design compact qui ne nécessite que 15m*6m d’espace au sol.
NHD : un fournisseur fiable pour des solutions complètes de filtration
La gamme de produits NHD comprend diverses solutions de filtration qui répondent aux différents besoins industriels, notamment la protection de l’environnement, la production d’acide sulfurique, les applications pharmaceutiques et chimiques du charbon.
Aperçu des offres de produits de NHD
Le marché propose désormais de nombreuses catégories de produits, notamment les filtres à vide, les filtres-presse, les agitateurs et les épaississeurs parmi des centaines de modèles différents.

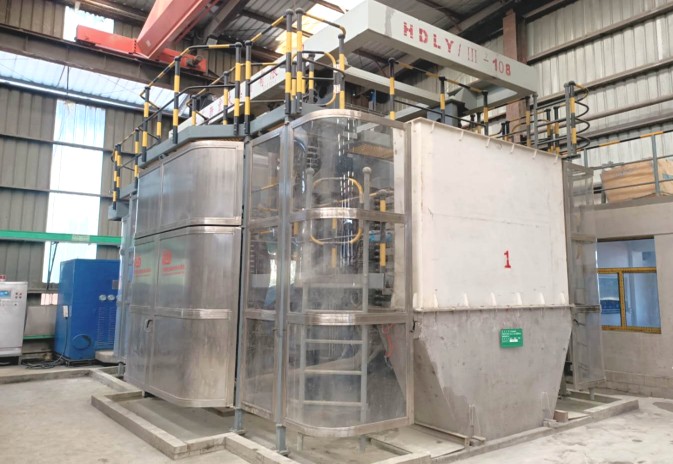

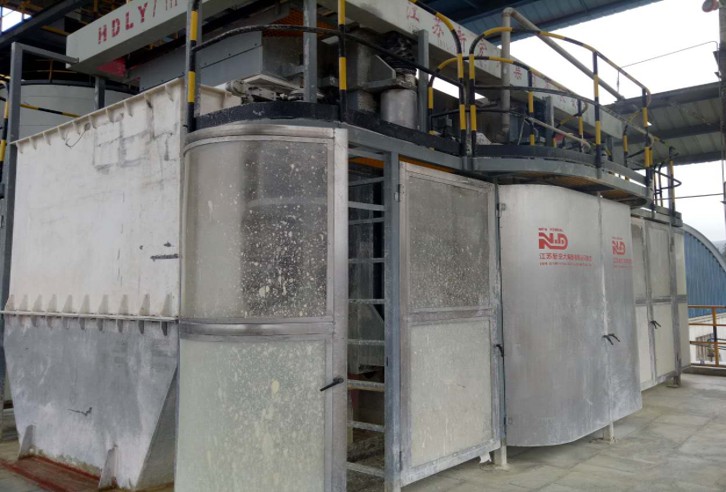

Série de filtres et série de presses-filtre automatiques
Les filtres-presse verticaux automatiques de NHD fonctionnent à de hauts niveaux de pression de 16 kg/cm² pour produire des gâteaux secs adéquats pour les opérations de déshydratation du phosphogypse nécessitant un faible taux d’humidité.
Série d’agitateurs et d’épaississeurs, série d’équipements de désulfuration
Les unités de prétraitement améliorent la performance du système à travers le conditionnement de la boue, ce qui conduit à de meilleurs résultats de filtration dans les étapes suivantes.
Équipements pour l’industrie de l’acide sulfurique, série de récipients sous pression
Le système de lavage de gaz fonctionne comme une solution spécialisée qui permet des opérations de séparation gaz-liquide en plus des tâches standard de séparation solide-liquide dans les installations de fabrication d’engrais. L’implémentation de la technologie BlueFil dans les installations d’engrais a entraîné des améliorations significatives des processus opérationnels et de la qualité des produits.

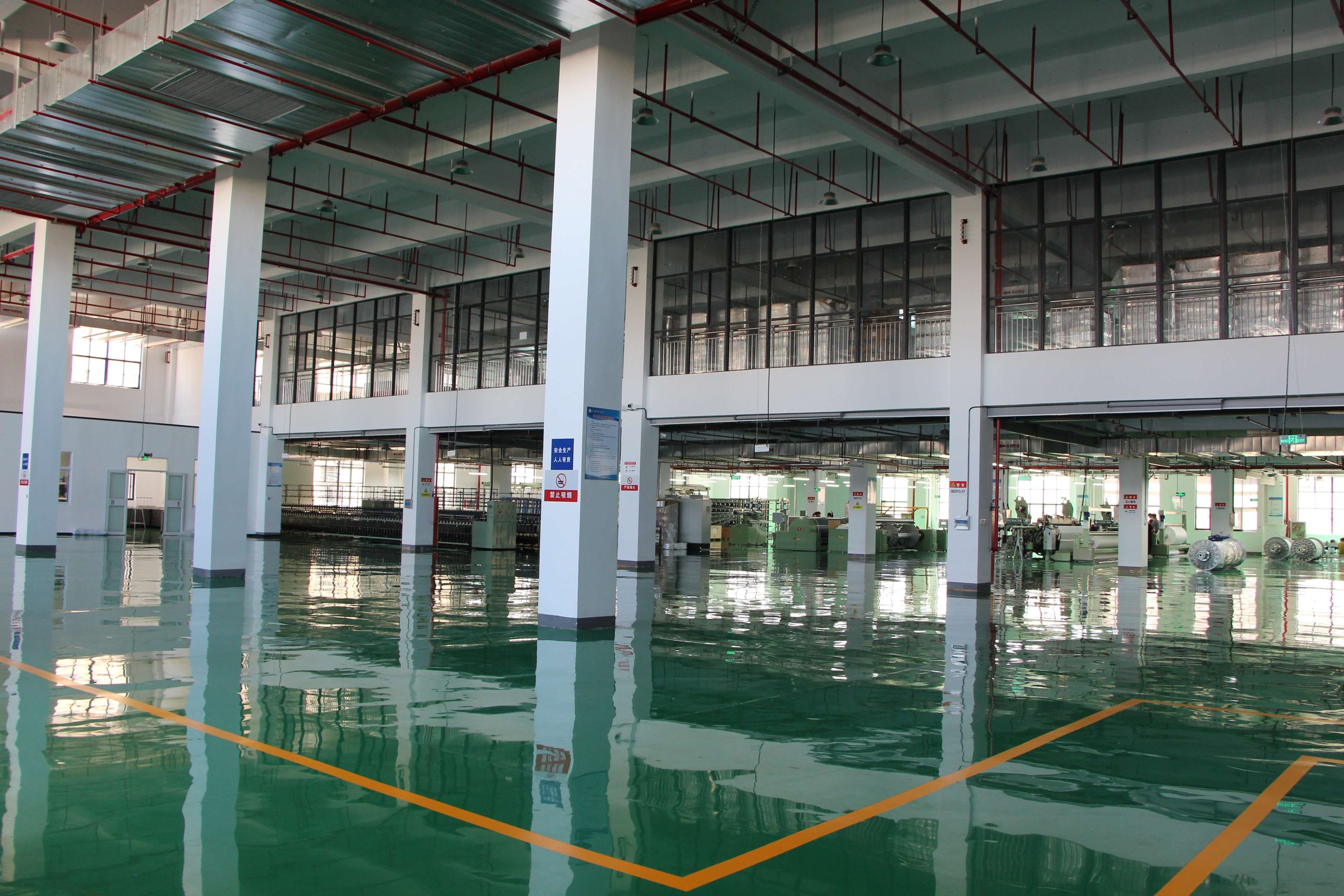

Série de toiles filtrantes, série de matériaux
NHD produit des toiles spécialisées pour la filtration des boues, qui délivrent des performances maximales pour tous les types de boues, y compris les particules grossières et les matériaux en suspension ultra-fines. La structure de pores ajustable de la toile lui permet de s’adapter aux exigences de filtration de divers types de boues.
Conclusion
La sélection d’un filtre-presse approprié pour la capacité de traitement dépend de l’analyse des caractéristiques des eaux usées, des exigences opérationnelles, des éléments de conception du système, des exigences d’intégration et de l’expertise du fournisseur dans des systèmes complexes. NHD opère depuis des décennies à travers des milliers de projets dans le monde entier et a mené à bien plus de 800 projets dans la protection de l’environnement et les solutions technologiques de filtration avancées.
FAQs :
Q1: Comment choisir la taille correcte d’un filtre-presse ?
A: La sélection de la taille correcte d’un filtre-presse implique l’évaluation du volume quotidien de boues et du pourcentage de matière solide. Le calcul de la surface de filtration doit tenir compte des temps de cycle souhaités et du temps d’arrêt entre les cycles pour éviter les goulets d’étranglement et assurer une opération continue.
Q2: Quel est le filtre-presse le plus adapté pour traiter des eaux usées très corrosives ?
A: Le filtre-presse à membrane polymère est idéal pour traiter les effluents acides dans les opérations de finition des métaux et des usines chimiques, offrant une résistance aux acides/alcali et une haute précision de filtration jusqu’à des particules de 5 microns.
Q3: Un filtre-presse unique peut-il maintenir la stabilité opérationnelle lorsque les propriétés des boues changent ?
A: Oui, les presses à membrane automatiques modernes sont équipées de contrôles de pression ajustables et de fonctions de cycle programmables, permettant une opération flexible pour gérer les changements saisonniers ou en amont des propriétés des boues pour des performances cohérentes tout au long de l’année.
