Les opérations industrielles de séparation solide-liquide dépendent des presses mécaniques à filtre comme équipement de base. Ces systèmes sont largement utilisés car ils garantissent une efficacité opérationnelle avec une faible consommation d’énergie et fonctionnent bien dans différents environnements industriels, y compris le traitement des eaux usées, les procédés chimiques et les opérations minières. La presse à filtre à chambre récessive représente un type de filtre leader grâce à son design sophistiqué et ses avantages opérationnels.
Aperçu de la technologie des presses mécaniques à filtre
La presse métallique sépare les solides des liquides grâce à la pression. Elle crée des gâteaux filtrants secs pour un traitement efficace. Utilisée largement dans l’industrie minière et chimique.
Qu’est-ce qu’une presse mécanique à filtre
Une presse mécanique à filtre fonctionne comme un dispositif opéré par lots qui sépare les solides des liquides par filtration sous pression. L’appareil contient plusieurs plaques sur lesquelles sont fixés des tissus filtrants pour capturer les particules solides tout en laissant passer le liquide. Les systèmes trouvent une large application car ils offrent une utilisation facile, des prix abordables et supportent de grands volumes de boues.
Composants principaux et leurs fonctions
Le système est composé de plaques filtrantes (récessives ou à cadre), d’un système hydraulique, d’une structure cadre, d’une pompe d’alimentation et de tissus de filtration. Le système dépend de chaque composant pour fonctionner correctement car les plaques créent des espaces de formation de gâteaux, le système hydraulique opère les plaques et les tissus de filtration agissent comme matériau filtrant.
Comment fonctionne le processus de filtration
Le processus de filtration débute lorsque la boue entre dans le système de presse. L’opération de la presse utilise la pression pour pousser le liquide à travers les tissus, ce qui entraîne une accumulation solide formant un gâteau. La presse fonctionne jusqu’à ce que la capacité de la chambre soit atteinte, puis elle s’ouvre pour libérer les gâteaux pour une manutention ou une gestion des déchets ultérieure.

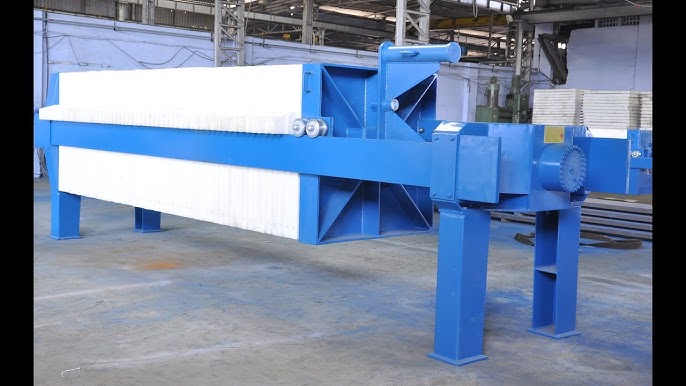

Conception et fonctionnement de la presse à filtre à chambre récessive
Le fonctionnement des systèmes à chambre récessive devient clair en analysant leur conception architecturale distincte par rapport aux systèmes conventionnels.
Structure et configuration des plaques à chambre récessive
La presse à chambre récessive sert de nombreuses industries, dont le traitement des eaux usées industrielles et municipales et les procédés chimiques pour des opérations efficaces de séparation solide/liquide. Les plaques contiennent des évidements moulés qui forment des chambres séparées lorsqu’elles sont serrées ensemble. Le design élimine la nécessité de cadres séparés présents dans les modèles traditionnels à cadre et plaque.
Principes de fonctionnement dans la séparation solide-liquide
La boue entre dans la presse par le point d’alimentation situé au centre de la plaque pendant la filtration. Les tissus filtrants à l’intérieur de chaque chambre collectent les solides tandis que le filtrat passe par des ports d’angle dans un système de collecteur. La pression croissante de l’alimentation continue provoque l’accumulation de plus de solides jusqu’à ce que les gâteaux atteignent leur épaisseur maximale.
Avantages de l’utilisation des systèmes à chambre récessive
La presse à filtre à chambre exerce son principal avantage grâce à sa conception de plaque qui permet une alimentation par un grand trou central au lieu de petites ouvertures situées dans les coins des plaques. Ce design permet des opérations de remplissage rapides tout en réduisant le risque de colmatage. Le design de la chambre récessive permet à ces filtres de fonctionner à des pressions d’alimentation plus élevées. Le design du filtre offre des opérations simples de décharge de gâteaux et des taux de fuite faibles car il utilise des plaques à joints ou bordées de latex.
Types de plaques utilisées dans les presses mécaniques à filtre
Le choix des plaques filtrantes appropriées détermine à la fois l’efficacité opérationnelle et la durabilité de l’équipement.
Plaques récessives vs conceptions à cadre et plaque
Les conceptions traditionnelles à cadre et plaque créent des chambres en plaçant des cadres séparés entre les plaques. Le design moderne de la presse à filtre utilise des plaques avec des évidements, ce qui le rend connu sous le nom de presse à filtre à chambre récessive. Le design offre une meilleure performance d’étanchéité et des opérations d’assemblage plus simples.
Matériaux utilisés pour les plaques filtrantes
La production de plaques filtrantes nécessite différents matériaux qui correspondent à des besoins opérationnels particuliers.
Plaques en polypropylène
Ces matériaux sont légers, résistants à la corrosion, et adaptés aux applications chimiques et aux zones sensibles en matière d’hygiène. La nature flexible de ces matériaux leur permet de gérer plusieurs stress mécaniques sans se fissurer.
Plaques en fonte et en acier inoxydable
Le choix du matériau dépend du besoin de résistance mécanique accrue et de tolérance à la température. La fonte accomplit des opérations intensives tandis que l’acier inoxydable offre une protection supérieure contre la corrosion, ce qui le rend idéal pour traiter des boues agressives et des applications alimentaires.
Facteurs de performance clé influençant l’efficacité
L’efficacité opérationnelle d’une presse mécanique à filtre dépend de plusieurs facteurs.
Optimisation de la pression de filtration et du temps de cycle
Des pressions plus élevées créent des gâteaux plus secs mais nécessitent un équipement plus robuste pour fonctionner. L’optimisation du temps de cycle entre la vitesse de production et la qualité du gâteau détermine la durée du processus car des cycles plus rapides produisent des gâteaux plus humides.
Caractéristiques de l’alimentation en boues et leur impact
La vitesse de remplissage des chambres et de formation des gâteaux dépend de trois facteurs principaux, qui incluent la viscosité, la distribution de la taille des particules et la concentration solide. La performance de toutes les chambres reste cohérente lors de l’utilisation d’une boue uniforme.
Mécanismes de décharge des gâteaux et leur rôle dans la productivité
Le processus de déchargement des gâteaux devient plus efficace, ce qui réduit le temps nécessaire pour redémarrer les cycles de production. La surface de filtration de l’équipement mesure 168㎡ à son maximum et le processus de déchargement prend entre 30 et 40 secondes. L’utilisation de plaques vibrantes et d’agitateurs automatiques dans le processus réduit le travail manuel tout en maintenant des niveaux de production stables.
Automatisation dans les systèmes modernes de presses mécaniques à filtre
L’introduction de l’automatisation grâce aux progrès technologiques a permis de développer des systèmes qui améliorent la sécurité opérationnelle et les performances.
Déplaceurs de plaques automatiques et laveurs de toiles
Les déplaceurs de plaques automatiques éliminent le besoin pour des opérateurs de réaliser les tâches de phase de déchargement. Le système réalise des opérations de lavage alternées des toiles de filtre avant et arrière tout en utilisant son mécanisme auto-nettoyant pour une régénération efficace. Les systèmes maintiennent la propreté des toiles tout en fonctionnant en continu.
Intégration avec les contrôles PLC pour l’efficacité opérationnelle
Les PLC permettent aux utilisateurs de définir des paramètres de contrôle précis pour le temps de cycle, les réglages de pression et les intervalles de lavage, qui peuvent être ajustés selon les types de matériaux ou les objectifs de production.
Considérations de maintenance pour une exploitation à long terme
Les routines d’inspection régulières constituent le fondement pour atteindre une performance optimale.
Pratiques régulières d’inspection et de nettoyage
Le processus d’inspection pour les opérateurs inclut la vérification de l’usure des joints, des fuites du système hydraulique, des chutes de pression et la vérification de l’intégrité des toiles après chaque cycle, ainsi que la réalisation de nettoyages programmés avec des méthodes approuvées.
Problèmes courants et techniques de dépannage
Le système rencontre trois principaux problèmes qui incluent des fuites de joints nécessitant remplacement ou réalignement, des problèmes de pompe d’alimentation provoquant un remplissage lent, et la formation incorrecte de gâteaux en raison d’une consistance incorrecte de la boue. Les systèmes PLC avec boucles de rétroaction des capteurs permettent une détection précoce des problèmes grâce à l’automatisation.
Applications industrielles des presses mécaniques à filtre
Les presses mécaniques à filtre opèrent dans de nombreuses industries car elles peuvent s’adapter à diverses applications.
Utilisation dans les industries minières et métallurgiques
L’équipement élimine efficacement l’eau des concentrés minéraux et des résidus, ce qui réduit le volume des déchets avant leur élimination ou leurs opérations de raffinage supplémentaires.
Rôle dans les usines de transformation chimique
Les lignes de production utilisent des plaques en polypropylène comme matériaux résistants chimiquement pour manipuler les boues corrosives tout en maintenant les normes de pureté tout au long des opérations.
Application dans les installations de traitement des eaux usées
Les presses mécaniques fonctionnent mieux pour l’extraction de l’eau des boues avant l’incinération ou la mise en décharge car elles minimisent le volume tout en produisant de l’eau propre pour le recyclage en usine.
NHD : Fournisseur de confiance de solutions de filtration industrielle
L’entreprise, opérant comme un important fabricant chinois de cette technologie depuis 2005, a livré plus de 200 unités dans le monde. NHD s’est consacré à la recherche et au développement depuis 2005 pour créer des solutions spécifiques à l’industrie pour ses clients.
Aperçu des offres de la série de produits NHD
NHD propose des presses mécaniques à filtre dans le cadre de son portefeuille de technologies de filtration qui inclut plusieurs options.
Série de filtres et série de presses à filtre automatiques
Les modèles automatiques verticaux fonctionnent à des niveaux de pression élevés pouvant aller jusqu’à 16 kg/cm² pour réaliser des cycles de déchargement rapides. Le niveau de pression maximum de 16 kg convient aux applications nécessitant une faible teneur en humidité après filtration.
Série d’agitateurs et d’épaississeurs, série de réservoirs sous pression
L’équipement fonctionne pour stabiliser les débits de la boue avant les étapes de filtration tout en améliorant le contrôle des processus dans les opérations ultérieures.
Équipement pour l’industrie de l’acide sulfurique, série d’équipements de désulfuration
La production d’acide sulfurique nécessite des unités fabriquées à partir d’alliages résistants à la corrosion que les ingénieurs conçoivent pour ces environnements chimiques agressifs.
Série de toiles filtrantes, série de matériaux
La production de toiles haute performance respecte les exigences de rétention de taille de particules, supportant ainsi les opérations dans les installations de qualité alimentaire et les installations de récupération de métaux lourds.
Conclusion
Les presses mécaniques à filtre, comme celles de NHD, excellent dans la séparation solide-liquide avec des conceptions efficaces à chambre récessive, une automatisation et des matériaux durables, offrant des gâteaux filtrants à faible teneur en humidité et augmentant la productivité dans les industries minières, chimiques et de traitement des eaux usées.
FAQs :
Q1 : Quel est le principal avantage d’utiliser une presse à filtre à chambre récessive comme système de filtration ?
R : Le principal avantage des presses à filtre à chambre récessive réside dans leur structure de plaque, qui permet une alimentation par un grand trou central comparé aux ouvertures d’angle traditionnelles. Ce design permet un remplissage plus rapide, réduit le colmatage et supporte des pressions d’alimentation plus élevées pour une performance de déshydratation améliorée dans diverses applications industrielles.
Q2 : Quel est le calendrier de remplacement des toiles filtrantes dans les presses mécaniques à filtre ?
R : Le calendrier de remplacement des toiles filtrantes dépend de la fréquence d’utilisation et de l’abrasivité de la boue, allant typiquement de plusieurs mois à plus d’un an. Les systèmes de nettoyage automatique prolongent la durée de vie des toiles en empêchant le colmatage et les dommages dus aux résidus par un lavage alterné avant et arrière.
Q3 : Les presses mécaniques à filtre peuvent-elles traiter efficacement des matériaux corrosifs ?
R : Oui, les presses mécaniques à filtre peuvent gérer efficacement les matériaux corrosifs. En utilisant des plaques en polypropylène ou en acier inoxydable avec des revêtements de cadre résistants aux produits chimiques, elles offrent une protection robuste contre les acides et les alcalis, ce qui les rend adaptées aux environnements de fabrication chimique.
