Las operaciones industriales de separación sólido-líquido dependen de prensas de filtrado mecánicas como su equipo fundamental. Los sistemas han ganado un uso generalizado porque proporcionan un funcionamiento eficiente con bajos requerimientos de energía y funcionan bien en diferentes entornos industriales, incluyendo el tratamiento de aguas residuales, el procesamiento químico y las operaciones mineras. La prensa de filtro de cámara empotrada representa un tipo líder de prensa de filtro debido a su diseño sofisticado y beneficios operativos.
Visión general de la tecnología de prensas de filtrado mecánicas
La prensa de filtro mecánica separa sólidos de líquidos usando presión. Crea tortas de filtrado secas para un procesamiento eficiente. Ampliamente usada en las industrias minera y química.
¿Qué es una prensa de filtro mecánica?
Una prensa de filtro mecánica opera como un dispositivo de operación por lotes que separa sólidos de líquidos a través de la filtración a presión. El dispositivo contiene múltiples placas que tienen paños de filtro adheridos para capturar partículas sólidas mientras permiten que el líquido pase a través. Los sistemas encuentran amplia aplicación porque ofrecen una operación sencilla y precios asequibles y soportan grandes volúmenes de procesamiento de lodos.
Componentes principales y sus funciones
El sistema está compuesto por placas de filtro (empotradas o de placa y marco) y un sistema hidráulico, estructura de marco, bomba de alimentación y paños de filtración. El sistema depende de cada componente para funcionar correctamente porque las placas crean espacios para la formación de tortas y el sistema hidráulico opera las placas y los paños de filtración actúan como el material de filtrado.
Cómo funciona el proceso de filtración
El proceso de filtración comienza cuando el lodo entra en el sistema de la prensa. La operación de la prensa utiliza presión para empujar el líquido a través de los paños, lo que resulta en la acumulación solidificada que forma una torta. La prensa opera hasta que la capacidad de la cámara se llena completamente y luego se abre para liberar las tortas formadas para manejo adicional o gestión de desechos.

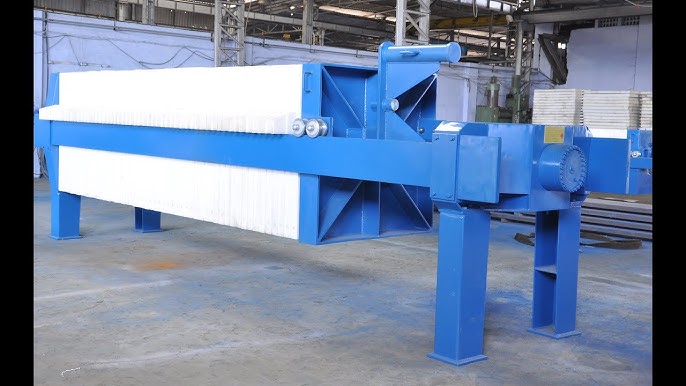

Diseño y operación de la prensa de filtro de cámara empotrada
La operación de los sistemas de cámara empotrada se vuelve clara al analizar su diseño arquitectónico distintivo en comparación con los sistemas convencionales.
Estructura y configuración de las placas de cámara empotrada
La prensa de cámara empotrada sirve múltiples industrias, que incluyen tratamiento de aguas residuales industriales y municipales y procesamiento químico para operaciones eficientes de separación sólido/líquido. Las placas contienen huecos moldeados que forman cámaras separadas cuando se cierran juntas. El diseño elimina la necesidad de marcos separados que estaban presentes en los modelos tradicionales de placa y marco.
Principios de trabajo en separación sólido-líquido
El lodo entra en la prensa a través del punto de alimentación ubicado en el centro de la placa durante la filtración. Los paños de filtro dentro de cada cámara recogen sólidos mientras que el filtrado se mueve a través de puertos de esquina a un sistema de colector. La presión creciente de la alimentación continua hace que se acumulen más sólidos hasta que las tortas alcancen su máximo espesor.
Ventajas de usar sistemas de cámara empotrada
La prensa de filtro de cámara consigue su principal ventaja a través de su diseño de placas, lo que permite una alimentación con agujero central grande en lugar de pequeñas aberturas ubicadas en las esquinas de la placa. El diseño permite operaciones de llenado rápidas mientras minimiza la posibilidad de obstrucciones. El diseño de cámara empotrada permite que estos filtros operen a presiones de alimentación más altas y el diseño del filtro proporciona operaciones sencillas de descarga de torta y bajas tasas de fugas porque utiliza placas con juntas o bordes de látex.
Tipos de placas de filtro utilizadas en prensas de filtro mecánicas
La selección de las placas de filtro apropiadas determina tanto la eficacia operativa como la durabilidad del equipo.
Placas empotradas vs. diseños de placa y marco
Los diseños tradicionales de placa y marco crean cámaras al colocar marcos separados entre las placas. El diseño moderno de la prensa de filtro emplea placas con huecos, lo que la convierte en una prensa de filtro de cámara empotrada. El diseño proporciona un mejor rendimiento de sellado y operaciones de ensamblaje más sencillas.
Materiales utilizados para placas de filtro
La producción de placas de filtro requiere diferentes materiales que coinciden con necesidades operativas particulares.
Placas de polipropileno
Estos materiales son ligeros y resistentes a la corrosión, adecuados para aplicaciones químicas y áreas críticas en términos de higiene. La naturaleza flexible de estos materiales les permite manejar múltiples esfuerzos mecánicos sin desarrollar grietas.
Placas de hierro fundido y acero inoxidable
La selección de material depende de la necesidad de resistencia mecánica mejorada y tolerancia a la temperatura. El hierro fundido realiza operaciones de trabajo pesado, pero el acero inoxidable proporciona una protección superior contra la corrosión, lo que lo hace adecuado para manejar lodos agresivos y aplicaciones de calidad alimentaria.
Factores clave de rendimiento que influyen en la eficiencia
La eficiencia operativa de una prensa de filtro mecánica depende de múltiples factores.
Presión de filtración y optimización del tiempo de ciclo
Presiones más altas crean tortas secas, pero necesitan equipos más robustos para operar. La optimización del tiempo de ciclo entre la velocidad de producción y la calidad de la torta determina cuánto debe durar el proceso, ya que ciclos más rápidos producen tortas más húmedas.
Características de alimentación del lodo y su impacto
La velocidad de llenado de la cámara y la formación de torta depende de tres factores principales, que incluyen la viscosidad, la distribución del tamaño de partícula y la concentración de sólidos. El rendimiento de todas las cámaras permanece consistente cuando se utiliza un lodo uniforme.
Mecanismos de descarga de torta y su papel en la productividad
El proceso de remoción de tortas se vuelve más eficiente, lo que acorta el tiempo necesario para reiniciar el ciclo de producción. El área de filtración del equipo mide 168㎡ en su máximo y el proceso de descarga toma entre 30-40 segundos. El uso de placas vibradoras y agitadores automáticos en el proceso reduce el trabajo manual mientras mantiene los niveles de producción estables.
Automatización en sistemas modernos de prensas de filtro mecánicas
La introducción de la automatización a través del progreso tecnológico ha traído sistemas que mejoran la seguridad y el rendimiento operativos.
Desplazadores automáticos de placas y lavadoras de paños
Los desplazadores automáticos de placas eliminan la necesidad de que los operadores realicen tareas de la fase de descarga. El sistema realiza operaciones alternas de lavado del paño del filtro de adelante hacia atrás, usando su mecanismo de autolimpieza para una regeneración eficiente. Los sistemas mantienen la limpieza de los paños mientras operan continuamente.
Integración con controles PLC para eficiencia operativa
Los PLC permiten a los usuarios establecer parámetros de control exactos para el tiempo del ciclo, configuraciones de presión y intervalos de lavado, los cuales pueden ajustarse según los tipos de materiales u objetivos de producción.
Consideraciones de mantenimiento para operación a largo plazo
Las rutinas regulares de inspección sirven como base para lograr un rendimiento óptimo.
Prácticas de inspección y limpieza rutinarias
El proceso de inspección para los operadores incluye verificar el desgaste de las juntas, fugas en el sistema hidráulico, caídas de presión, verificar la integridad de los paños después de cada ciclo y realizar operaciones de limpieza programadas con métodos aprobados.
Problemas comunes y técnicas de solución de problemas
El sistema experimenta tres problemas principales que incluyen fugas en las juntas que necesitan reemplazo o realineación, problemas con la bomba de alimentación que causan llenado lento y formación incorrecta de la torta debido a una consistencia incorrecta del lodo. Los sistemas PLC con bucles de retroalimentación de sensores permiten la detección temprana de problemas a través de la automatización.
Aplicaciones industriales de las prensas de filtro mecánicas
Las prensas de filtro mecánicas operan en múltiples industrias porque pueden adaptarse a diversas aplicaciones.
Uso en industrias de minería y metalurgia
El equipo elimina eficientemente el agua de concentrados minerales y relaves, lo que disminuye el volumen de residuos antes de la disposición o refinamiento adicional.
Papel en plantas de procesamiento químico
Las líneas de producción usan placas de polipropileno como materiales resistentes a los productos químicos para manejar lodos corrosivos mientras se mantienen estándares de pureza durante todas las operaciones.
Aplicación en instalaciones de tratamiento de aguas residuales
Las prensas mecánicas funcionan mejor para la extracción de agua de lodos antes de la incineración o disposición en vertederos, ya que minimizan el volumen mientras producen agua limpia para el reciclaje en la planta.
NHD: Proveedor de confianza de soluciones de filtración industrial
La empresa opera como un importante fabricante chino de esta tecnología desde 2005 y ha entregado más de 200 unidades en todo el mundo. NHD ha dedicado investigación y desarrollo desde 2005 para crear soluciones específicas de la industria para los clientes.
Visión general de la oferta de series de productos de NHD
NHD ofrece prensas de filtro mecánicas como parte de su portafolio de tecnología de filtración que incluye múltiples opciones.
Serie de Filtros y Serie de Prensa Filtro Automática
Los modelos automáticos verticales operan a niveles de presión alta de hasta 16 kg/cm² para lograr ciclos de descarga rápidos. El nivel máximo de presión de 16 kg es adecuado para aplicaciones que requieren bajo contenido de humedad después de la filtración.
Serie de agitador y espesador, Serie de recipientes a presión
El equipo funciona para estabilizar las tasas de flujo de lodo antes de las etapas de filtración mientras mejora el control del proceso en operaciones subsecuentes.
Equipo para la industria del ácido sulfúrico, Serie de equipos de desulfuración
La producción de ácido sulfúrico requiere unidades fabricadas con aleaciones resistentes a la corrosión que los ingenieros diseñan para tales entornos químicos agresivos.
Serie de paños de filtro, Serie de materiales
La producción de paños de alto rendimiento sigue los requisitos de retención de tamaño de partículas que apoyan las operaciones en instalaciones de calidad alimentaria y recuperación de metales pesados.
Conclusión
Las prensas de filtro mecánicas, como las de NHD, destacan en la separación sólido-líquido con diseños de cámara empotrada eficientes, automatización y materiales duraderos, entregando tortas de filtrado de baja humedad y aumentando la productividad en industrias de minería, química y aguas residuales.
Preguntas frecuentes:
P1: ¿Cuál es el principal beneficio de usar una prensa de filtro de cámara empotrada como sistema de filtración?
R: La principal ventaja de las prensas de filtro de cámara empotrada es su estructura de placas, que permite una alimentación con orificio central más grande en comparación con las aperturas tradicionales en las esquinas. Este diseño permite un llenado más rápido, reduce el riesgo de obstrucciones y soporta presiones de alimentación más altas para mejorar el rendimiento de deshidratación en diversas aplicaciones industriales.
P2: ¿Cuál es el programa de reemplazo para los paños de filtro en prensas de filtro mecánicas?
R: El programa de reemplazo para los paños de filtro depende de la frecuencia de uso y de la abrasividad del lodo, variando típicamente de varios meses a más de un año. Los sistemas de limpieza automática extienden la vida útil del paño al prevenir obstrucciones y daños por residuos a través de lavados alternos por el frente y por detrás.
P3: ¿Pueden las prensas de filtro mecánicas manejar materiales corrosivos de manera efectiva?
R: Sí, las prensas de filtro mecánicas pueden manejar materiales corrosivos de manera efectiva. Usando placas de polipropileno o acero inoxidable con recubrimientos de marco resistentes a químicos, ofrecen una robusta protección contra ácidos y álcalis, haciéndolas adecuadas para entornos de fabricación química.
