تعتمد عمليات الفصل بين الصلب والسائل الصناعية على مكابس الترشيح الميكانيكية كمعدات أساسية لها. لقد انتشرت هذه الأنظمة على نطاق واسع لأنها توفر عمليات فعالة مع متطلبات طاقة منخفضة وتعمل بشكل جيد في مختلف البيئات الصناعية بما في ذلك معالجة مياه الصرف الصحي ومعالجة الكيماويات وعمليات التعدين. يُمثل مكبس الترشيح ذو الحجرة العميقة نوعًا رائدًا من مكابس الترشيح بسبب تصميمه المتطور وفوائده التشغيلية.
نظرة عامة على تكنولوجيا مكبس الترشيح الميكانيكي
يعمل مكبس الترشيح الميكانيكي على فصل المواد الصلبة عن السوائل باستخدام الضغط. إنه يُنتج كعكات ترشيح جافة لعمليات معالجة فعالة. يُستخدم على نطاق واسع في صناعات التعدين والكيماويات.
ما هو مكبس الترشيح الميكانيكي
يعمل مكبس الترشيح الميكانيكي كجهاز يعمل على دفعات يفصل المواد الصلبة عن السوائل من خلال الترشيح الضغطي. يحتوي الجهاز على عدة ألواح تحتوي على أقمشة ترشيح تلتقط الجزيئات الصلبة بينما تسمح بمرور السائل. تجد هذه الأنظمة تطبيقًا واسعًا لأنها توفر سهولة في التشغيل وأسعار معقولة وتُدعم كميات كبيرة من معالجة المواد الصلبة المعلقة.
المكونات الأساسية ووظائفها
يتكون النظام من ألواح الترشيح (مغمورة أو لوحية وإطارية) ونظام هيدروليكي وهيكل الإطار ومضخة التغذية وأقمشة الترشيح. يعتمد النظام على كل مكون ليعمل بشكل صحيح لأن الألواح تُنشئ مساحات تكوين الكعكة والنظام الهيدروليكي يُشغل الألواح وتعمل أقمشة الترشيح كالمادة المرشحة.
كيف يعمل عملية الترشيح
تبدأ عملية الترشيح عند دخول الملاط إلى نظام المكبس. يستخدم التشغيل الضغطي لدفع السائل من خلال الأقمشة مما يُؤدي إلى تراكم المواد الصلبة التي تُشكل كعكة. يُشغل المكبس حتى يتم ملء السعة بالكامل ثم يتم فتحه لإخراج الكعكات المشكلة لمزيد من المعالجة أو إدارة النفايات.

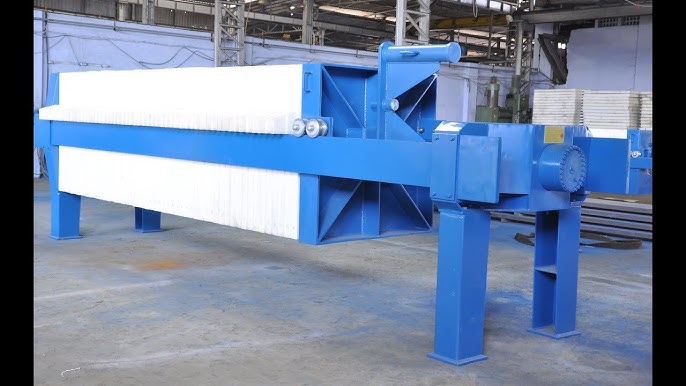

تصميم وتشغيل مكبس الترشيح ذو الحجرة العميقة
تصبح عملية أنظمة الحجرة العميقة واضحة عند تحليل التصميم المعماري الفريد مقارنة بالأنظمة التقليدية.
هيكل وتكوين الألواح في مكبس الحجرة العميقة
يُستخدم مكبس الحجرة العميقة في العديد من الصناعات والتي تشمل معالجة المياه العادمة الصناعية والبلدية ومعالجة الكيماويات لعمليات فعالة للفصل بين الصلب والسائل. تحتوي الألواح على تجاويف مكونة تشكل غرف منفصلة عندما تكون محكمة معاً. يُلغي التصميم الحاجة إلى الإطارات المنفصلة التي كانت موجودة في النماذج التقليدية للوح-الإطار.
مبادئ العمل في الفصل بين الصلب والسائل
يدخل الملاط إلى المكبس من خلال نقطة التغذية التي تقع في مركز اللوح أثناء الترشيح. تجمع أقمشة الترشيح داخل كل حجرة المواد الصلبة بينما يتحرك محلول الترشيح عبر منافذ الزاوية إلى نظام الرسم البياني. يؤدي الضغط المتزايد من التغذية المستمرة إلى تراكم المزيد من المواد الصلبة حتى تصل الكعكات إلى سمكها الأقصى.
فوائد استخدام أنظمة الحجرة العميقة
يحقق مكبس الحجرة العميقة ميزته الرئيسية من خلال تصميم لوحاته التي تُمكن التغذية عبر ثقب مركزي كبير بدلاً من الفتحات الصغيرة الموجودة في زوايا اللوح. يتيح التصميم عمليات ملء سريعة مع تقليل احتمال انسداد. يُمكن تصميم الحجرة العميقة هذه المرشحات من العمل عند ضغوط تغذية أعلى. يوفر تصميم المرشح عمليات تفريغ كعكة بسيطة ومعدلات تسرب منخفضة لأنه يستخدم الألواح الصمغية أو حواف المطاط.
أنواع ألواح الترشيح المستخدمة في مكابس الترشيح الميكانيكية
يحدد اختيار ألواح الترشيح المناسبة فعالية التشغيل ومتانة المعدات.
ألواح مغمورة مقابل تصاميم اللوح والإطار
تُنشئ التصميمات التقليدية للألواح والإطارات غرفًا بوضع إطارات منفصلة بين الألواح. يستخدم التصميم الحديث لمكبس الترشيح الألواح ذات التجاويف مما يجعله يُعرف باسم مكبس الحجرة العميقة. يوفر التصميم أداءً محكمًا أفضل وسهولة في عمليات التجميع.
المواد المستخدمة في ألواح الترشيح
تتطلب صناعة ألواح الترشيح مواد مختلفة تُطابق احتياجات التشغيل الخاصة.
ألواح البولي بروبيلين
هذه المواد خفيفة الوزن ومقاومة للتآكل ومناسبة للتطبيقات الكيميائية والمناطق الحساسة للنظافة. تُمكن الطبيعة المرنة لهذه المواد من مقاومة العديد من الضغوط الميكانيكية بدون تشقق.
ألواح الحديد الزهر والفولاذ المقاوم للصدأ
يعتمد اختيار المواد على الحاجة إلى قوة ميكانيكية محسنة وقدرة على تحمل درجات الحرارة. يؤدي الحديد الزهر العمليات الشاقة بينما يوفر الفولاذ المقاوم للصدأ حماية فائقة من التآكل مما يجعله مناسبًا للتعامل مع الملاكات العدوانية والتطبيقات الغذائية.
العوامل الرئيسية المؤثرة في الكفاءة
تعتمد كفاءة التشغيل لمكبس الترشيح الميكانيكي على عوامل متعددة.
ضغط الترشيح وتحسين زمن الدورة
تُنتج الضغوط الأعلى كعكات جافة ولكنها تحتاج إلى معدات أقوى للعمل. يحدد تحسين زمن الدورة بين سرعة الإنتاج وجودة الكعكة كم من الوقت يجب أن تستمر العملية لأن الدورات الأسرع تُنتج كعكات مبللة.
خصائص تغذية الملاط وتأثيرها
يعتمد سرعة ملء الحجرة وتشكيل الكعكة على ثلاثة عوامل رئيسية وهي اللزوجة وتوزيع حجم الجسيمات وتراكيز المواد الصلبة. يظل أداء جميع الحجرات متناسقًا عند استخدام ملاط موحد.
آليات تفريغ الكعكة ودورها في الإنتاجية
تصبح عملية إزالة الكعكة أكثر فعالية مما يُقصر الوقت المطلوب لإعادة تشغيل دورة الإنتاج. تبلغ مساحة التصفية للمعدات 168㎡ في أقصى حد لها و تستغرق عملية التفريغ بين 30-40 ثانية. يقلل استخدام الألواح المهتزة والمقتصات الأوتوماتيكية في العملية من العمل اليدوي مع الحفاظ على مستويات الإنتاج ثابتة.
الأتمتة في أنظمة مكابس الترشيح الميكانيكية الحديثة
أدى إدخال الأتمتة من خلال التقدم التكنولوجي إلى تحسين السلامة والأداء التشغيلي لهذه الأنظمة.
تحريك الألواح وغسيل الأقمشة تلقائيًا
تلغي المحركات التلقائية للألواح الحاجة إلى مشغلين بشريين لأداء مهام مرحلة التفريغ. يقوم النظام بأداء عمليات غسيل الأقمشة الترشيحية الأمامية والخلفية بالتناوب باستخدام آلية التنظيف الذاتي الخاصة به لتجديد كفاءة التشغيل. تحافظ الأنظمة على نظافة الأقمشة أثناء التشغيل المستمر.
التكامل مع التحكم بالبرامج المنطقية القابلة للبرمجة لتحقيق كفاءة تشغيلية
تتيح البرامج المنطقية القابلة للبرمجة للمستخدمين تعيين معلمات تحكم دقيقة لزمن الدورة وإعدادات الضغط وفترات الغسيل التي يمكن تعديلها وفقًا لأنواع المواد أو أهداف الإنتاج.
الاعتبارات الصيانة للتشغيل طويل المدى
تُشكل روتينات التفتيش المنتظمة الأساس للحصول على أداء مثالي.
ممارسات التفتيش والتنظيف الروتينية
تشمل عملية التفتيش للمشغلين فحص تآكل الأختام وتسربات النظام الهيدروليكي وانخفاضات الضغط والتحقق من سلامة الأقمشة بعد كل دورة والقيام بعمليات التنظيف المحددة بأساليب معتمدة.
المشكلات الشائعة وتقنيات استكشاف الأخطاء وإصلاحها
يواجه النظام ثلاث مشكلات رئيسية تشمل تسرب الجوانات التي تحتاج إلى استبدال أو إعادة تصفيف ومشاكل بمضخة التغذية التي تُسبب تعبئة بطيئة وتكوين كعكة غير صحيح بسبب تباين تركيب الملاط. تُمكن الأنظمة بالبرامج المنطقية القابلة للبرمجة ذات حلقات التغذية الاسترجاعية للاستشعار من الكشف المبكر عن المشاكل من خلال الأتمتة.
التطبيقات الصناعية لمكابس الترشيح الميكانيكية
تعمل مكابس الترشيح الميكانيكية في عدة صناعات لأنها يمكن أن تتكيف مع العديد من التطبيقات.
الاستخدام في صناعات التعدين والفلزات
تُزيل المعدات المياه بكفاءة من تركيزات المعادن والفضلات مما يُقلل من حجم النفايات قبل التخلص منها أو عمليات التكرير الإضافية.
دورها في محطات معالجة الكيماويات
تستخدم خطوط الإنتاج ألواح البولي بروبيلين باعتبارها مواد مقاومة كيميائيًا للتعامل مع الملاط المُتآكل مع الحفاظ على معايير النقاء طوال العمليات.
التطبيق في مرافق معالجة مياه الصرف الصحي
تعمل المpressات الميكانيكية على استخراج المياه من الحمأة قبل حرقها أو التخلص منها في المدافن لأنها تقلل الحجم بينما تُنتج المياه النظيفة لإعادة تدوير المصنع.
NHD: مورد موثوق لحلول الترشيح الصناعية
تعمل الشركة كمُصَنِّع رئيسي صيني لهذه التقنية منذ عام 2005 وكثيراً ما قدمت أكثر من 200 وحدة على مستوى العالم. قدمت NHD وكرست البحث والتطوير منذ عام 2005 لإنشاء حلول صناعية محددة للعملاء.
نظرة عامة على عروض سلسلة منتجات NHD
تقدم NHD مكابس الترشيح الميكانيكية كجزء من محفظة تقنية الترشيح التي تشمل خيارات متعددة.
سلسلة الفلاتر وسلسلة مكابس الترشيح التلقائية
تعمل النماذج التلقائية العمودية بمستويات ضغط عالية تصل إلى 16 كجم/سم² لتحقيق دورات تفريغ سريعة. يُعتبر مستوى الضغط الأقصى 16 كجم مناسبا للتطبيقات التي تحتاج إلى محتوى منخفض الرطوبة بعد الترشيح.
سلسلة المحرض والمثخن، وسلسلة أوعية الضغط
تعمل المعدات لتحقيق استقرار في معدلات تدفق الملاط قبل مراحل الترشيح بينما تعزز التحكم في العمليات في العمليات اللاحقة.
معدات لصناعة حمض الكبريتيك، سلسلة معدات إزالة الكبريت
تتطلب إنتاج حمض الكبريتيك وحدات مصنوعة من سبائك مقاومة للتآكل والتي يختص المهندسون في تصميمها لمثل هذه البيئات الكيميائية القاسية.
سلسلة أقمشة الترشيح، سلسلة المواد
يتبع إنتاج الأقمشة عالية الأداء متطلبات احتجاز حجم الجسيمات والتي تدعم العمليات في منشآت الأغذية واسترداد المعادن الثقيلة.
استنتاج
تتألق مكابس الترشيح الميكانيكية، مثل مكابس NHD، في الفصل بين الصلب والسائل بتصاميم حجراتها العميقة الفعالة، والأتمتة، والمواد المتينة، مقدمة كعكات ترشيح قليلة الرطوبة وتُعزز الإنتاجية في صناعات التعدين والكيماويات ومعالجة المياه العادمة.
الأسئلة الشائعة:
س 1: ما هو الفائدة الرئيسية لاستخدام مكبس ترشيح ذو حجرة عميقة كنظام ترشيح؟
ج: الفائدة الرئيسية لمكبس الترشيح ذو الحجرة العميقة هي هيكل ألواحه، الذي يسمح بالتغذية عبر فتحة مركزية أكبر مقارنة بالفتحات التقليدية في الزوايا. يُمكن هذا التصميم من ملء أسرع، ويقلل من تكوين الانسداد، ويدعم ضغوط التغذية العالية لتحسين أداء إزالة المياه في مجموعة متنوعة من التطبيقات الصناعية.
س 2: ما هو جدول استبدال الأقمشة في مكابس الترشيح الميكانيكية؟
ج: يعتمد جدول استبدال الأقمشة على تكرار الاستخدام وكاشطات الطين، وعادة ما يتراوح من عدة أشهر إلى أكثر من سنة. تعمل أنظمة التنظيف الأوتوماتيكية بتمديد عمر الأقمشة من خلال منع حدوث انسداد وتلف بسبب الترسبات من خلال غسيل أمامي وخلفي متبادل.
س 3: هل يمكن للمكابس الترشيحية الميكانيكية التعامل بشكل فعال مع المواد المسببة للتآكل؟
ج: نعم، يمكن للمكابس الترشيحية الميكانيكية التعامل مع المواد المسببة للتآكل بشكل فعال. باستخدام ألواح البولي بروبيلين أو الفولاذ المقاوم للصدأ مع تغطية إطارات مقاومة كيميائيًا، فإنها توفر حماية قوية ضد الأحماض والقلويات، مما يجعلها مناسبة للبيئات التصنيعية الكيميائية.
