Par un matin brumeux, l’air est chargé d’humidité, réduisant la visibilité et perturbant la vie et les déplacements des gens. Ce même genre de brume apparaît dans les environnements industriels, mais avec des enjeux bien plus importants. Dans des processus comme la désulfuration des gaz de combustion (FGD), où les gaz se mélangent à des liquides dans des épurateurs ou des tours d’absorption, de minuscules gouttelettes peuvent s’échapper et causer des ravages. Cela entraîne une ré-entrainement, un problème discret où les liquides capturés sont réintroduits dans le flux de gaz par l’air en mouvement rapide. Cela réduit l’efficacité, augmente les coûts et risque de conduire à une défaillance de l’équipement. En tant que fabricant de désembueurs avec des années d’expérience dans le domaine, NHD aborde ce problème de front avec notre désembueur à chicane. Cet article décompose le problème et montre comment notre désembueur de type chicane se démarque dans la séparation gaz-liquide. Si vous travaillez avec des équipements de désulfuration ou de désulfuration des gaz de combustion, restez pour découvrir comment un désembueur intelligent de type chicane peut vraiment clarifier l’air.
La menace cachée du ré-entrainement
Le ré-entrainement ne fait peut-être pas les gros titres des opérations d’usine, mais il draine silencieusement les ressources et entrave la production. De nombreux opérateurs l’ignorent jusqu’à ce que de petits problèmes se transforment en longs arrêts. Comprendre cette menace commence par saisir ses mécanismes de base et repérer où elle frappe le plus fort dans les systèmes quotidiens. De cette façon, nous pouvons identifier les coupables habituels, aidant les équipes à construire de meilleures défenses dans leurs processus de séparation gaz-liquide.
Qu’est-ce que le ré-entrainement ?
Le ré-entrainement se produit lorsque des gouttelettes de liquide, déjà séparées d’un flux de gaz, sont aspirées de nouveau par des écoulements turbulents. Dans le désembueur d’un appareil de désulfuration des gaz de combustion, le gaz circule rapidement à travers un canal incurvé, forçant les gouttelettes à heurter le mur et à s’accumuler. Mais si les vitesses augmentent ou si les conceptions échouent, ces gouttelettes se libèrent à nouveau. Ce cycle gaspille de l’énergie et contamine le gaz propre. Dans les équipements de désulfuration, il résulte souvent de schémas d’écoulement inégaux. Des gouttelettes aussi petites que 10 microns peuvent réintégrer, se mélangeant de nouveau au flux et abaissant les niveaux de pureté. Les ingénieurs observent cela dans les zones à haute pression où l’inertie seule ne peut pas les maintenir. Un désembueur de type chicane solide contret ce problème en guidant les flux plus doucement, mais sans cela, le ré-entrainement transforme une opération fluide en une boucle désordonnée.
Le ré-entrainement n’est pas juste ennuyeux – il perturbe l’équilibre dans les systèmes critiques. Regardons de plus près comment cela se déroule dans des applications spécifiques, où les répercussions frappent le plus durement la productivité et la sécurité.
Pourquoi cela nuit à votre processus

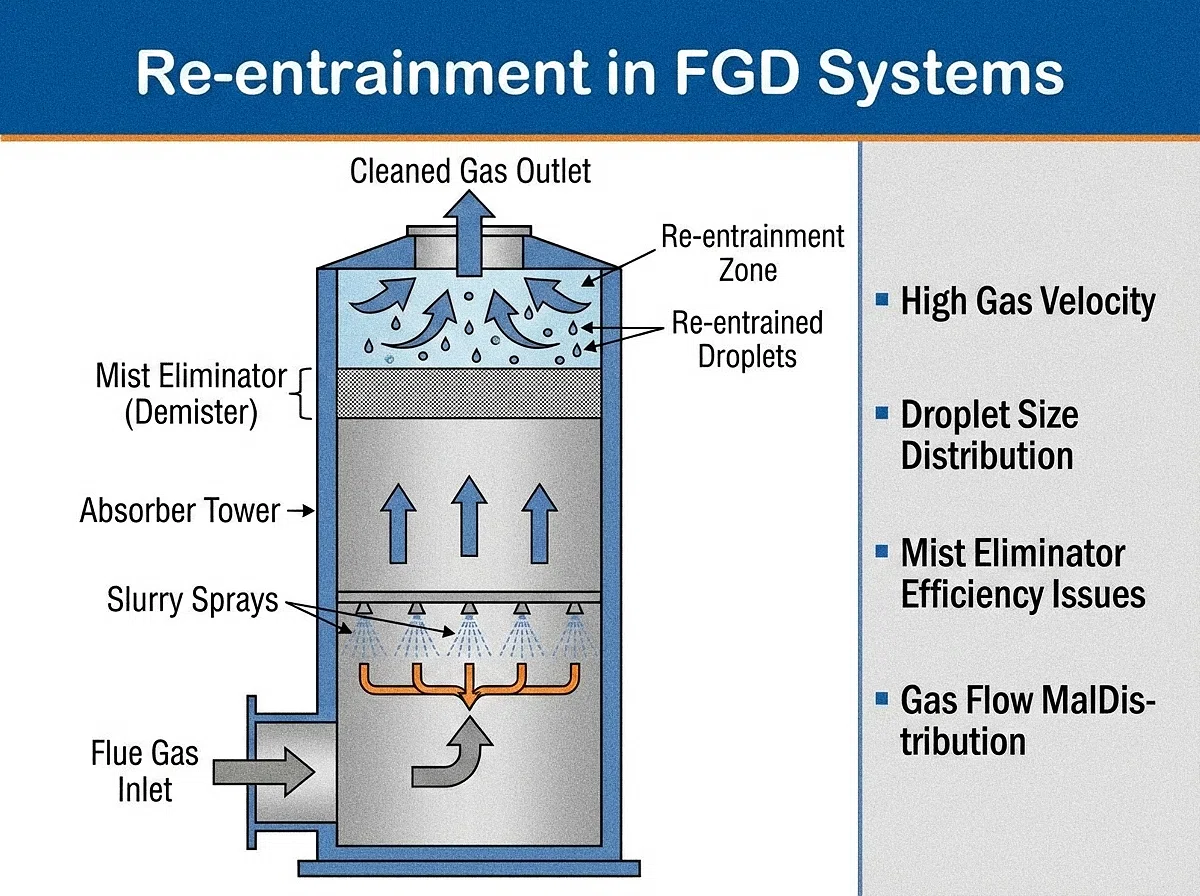

Dans les systèmes de désulfuration des gaz de combustion (FGD), le ré-entrainement permet aux gouttelettes chargées de soufre de s’échapper, encrassant les équipements en aval et augmentant les émissions. Les usines peuvent encourir des amendes ou des arrêts si les niveaux dépassent les normes. Les épurateurs en souffrent également : les liquides ré-entrainés érodent l’intérieur, réduisant la durée de vie de plusieurs années à quelques mois. Un cas dans une centrale au charbon a montré une baisse de 15% de l’efficacité en raison de cela, entraînant une consommation de carburant plus élevée. Les tours de séchage ne sont pas épargnées non plus. Ici, l’air humide réacquiert de l’eau, retardant le séchage des produits et risquant la moisissure dans le traitement alimentaire. Dans l’ensemble de ces appareils, le ré-entrainement augmente les coûts opérationnels de 20 à 30 % en raison du nettoyage et des réparations supplémentaires.
Identifier les causes profondes est essentiel pour résoudre le ré-entrainement. Des facteurs communs se rapportent à des défauts de conception ou à des erreurs opérationnelles, souvent cachés jusqu’à ce qu’ils causent de vrais problèmes.
Quels sont les coupables habituels ?
Les hautes vitesses de gaz sont en tête de liste – une vitesse excessive du gaz peut faire revenir les gouttelettes en jeu. Un espacement inadéquat des aubes dans un désembueur à chicane laisse monter la turbulence, tandis que les blocages par des solides amplifient le problème. Dans les équipements de désulfuration, des charges de liquide irrégulières provenant de pulvérisations créent des points chauds pour le ré-entrainement. De plus, les aubes standard souffrent souvent de fatigue des matériaux. Des surfaces corrodées ou rugueuses perturbent le film liquide, entraînant un ré-entrainement – un problème que NHD résout avec une ingénierie précise dans notre désembueur de type chicane, conçu pour une séparation robuste gaz-liquide.
Comment une conception avancée prévient le ré-entrainement

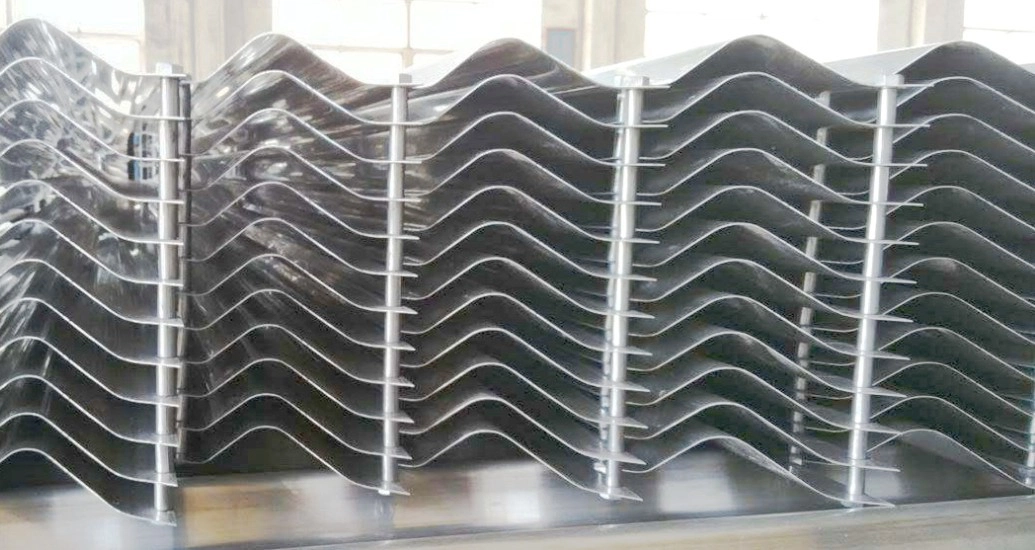

Le principe des désembueurs à aube chicane est que le gaz s’écoule de manière en zigzag dans les aubes, et les gouttelettes impactent la surface en raison de l’inertie et de la gravité. Le modèle de NHD amplifie cela avec un mélange de niveaux tubulaires et en vagues, réduisant les pertes de pression tout en éliminant les points morts. Cette conception assure une séparation gaz-liquide complète sans les pièges habituels. Explorons maintenant les éléments de conception qui rendent cela possible, des formes d’aube qui facilitent le flux aux systèmes qui éliminent rapidement les liquides.
Géométrie optimisée des aubes pour un flux plus fluide

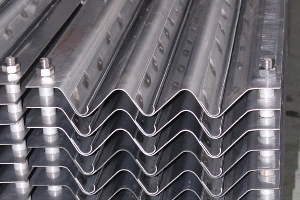

Les aubes profilées dans un désembueur de type chicane guident les gaz sans virages brusques qui provoquent des problèmes. NHD utilise des lames profilées. Cette conception aérodynamique réduit de manière significative la perte de pression par rapport aux aubes traditionnelles. Les gaz circulent à vitesse constante, minimisant les tourbillons responsables du ré-entrainement. Dans les équipements de désulfuration des gaz de combustion, cela signifie que les gouttelettes adhèrent plus longtemps aux aubes, se séparant proprement. La géométrie répartit également la charge de manière égale, évitant la surcharge par endroits.
Avec des flux lisses en place, l’étape suivante consiste à gérer les liquides collectés. Un drainage efficace maintient les surfaces dégagées, empêchant l’accumulation qui pourrait entraîner un ré-entrainement dans des environnements exigeants.
Système de drainage intégré pour un retrait rapide
Le désembueur à chicane de NHD est doté d’un niveau tubulaire auto-nettoyant couplé à des sections ondulées, le tout alimenté par des systèmes de lavage supérieure et inférieure. Les liquides coulent directement dans les réservoirs sous l’effet de la gravité, sans coins cachés pour l’accumulation. Cela garantit un drainage continu et prévient l’accumulation solide qui entraîne généralement des blocages. Et le système rince également les solides, gardant les voies dégagées. Un retrait rapide signifie moins de chances pour les gouttelettes de rebondir, faisant du désembueur de type chicane un choix fiable.
Construction robuste pour des performances stables
Unique parmi les fabricants, toutes les pièces de NHD sont formées à froid par une pression unique sans aucun traitement thermique. Ce processus préserve les propriétés chimiques et physiques originales du matériau et garantit que la structure métallographique reste inchangée. Le résultat est une intégrité structurelle supérieure et une résistance à la corrosion, assurant la durabilité du désembueur sur le long terme.
Capture supérieure des grandes gouttelettes

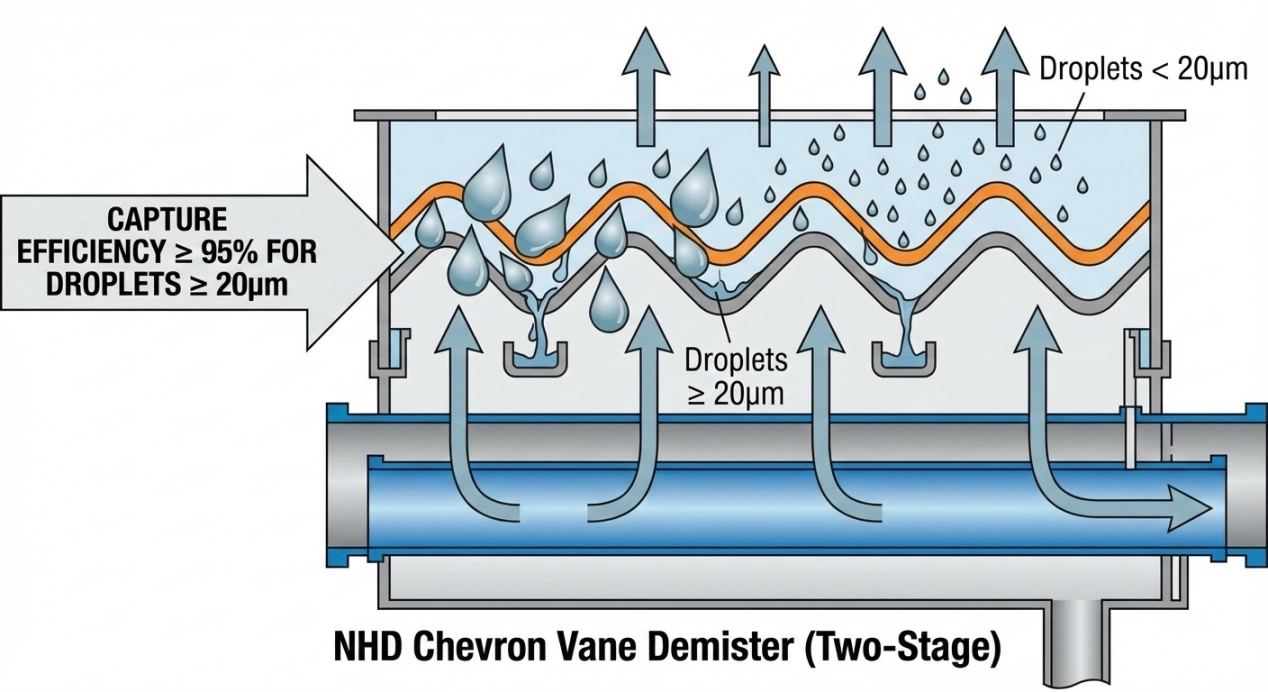

Les grandes gouttelettes ont plus de masse, ce qui en fait des cibles privilégiées pour la séparation. Pourtant, elles passent souvent au travers si les conceptions ignorent leur inertie. Le désembueur à chicane de NHD excelle ici, utilisant des vagues à plusieurs niveaux pour les piéger efficacement. Cela améliore la pureté globale dans les équipements de désulfuration des gaz de combustion. Nous allons explorer pourquoi ces gouttelettes nécessitent une attention particulière, comment l’ingénierie exploite leurs propriétés, et des preuves de performances réelles.
Pourquoi les grandes gouttelettes comptent-elles
Les grandes gouttelettes, généralement présentes dans les systèmes de FGD humides et les épurateurs, transportent une part disproportionnée de la masse totale de liquide dans le flux de gaz. Lorsqu’elles sont ré-entrainées, elles peuvent inclure des gouttelettes de brume plus fines, augmentant de manière significative le transport global de liquide.
Dans des applications telles que les tours de séchage, cela peut entraîner un mouillage des produits, une diminution de la qualité et une instabilité des opérations en aval. D’un point de vue de la séparation gaz-liquide, le retrait précoce et efficace des grandes gouttelettes est crucial, car leur comportement influence le plus l’efficacité de la séparation, la stabilité opérationnelle et le coût total d’exploitation.
Conçu pour une séparation à haute inertie
Dans les désembueurs à aube chicane, la séparation est régie par des effets d’inertie : tandis que le flux de gaz suit les changements de direction imposés par la géométrie des aubes, les gouttelettes de liquide – en raison de leur plus grande inertie – ne peuvent pas suivre le même chemin et impactent les surfaces des aubes.
La configuration des aubes tubulaires et en vagues de NHD améliore ce mécanisme en introduisant des courbures contrôlées et des angles de virage optimisés, assurant une impaction efficace des gouttelettes même en cas de vitesses de gaz élevées typiques des équipements de désulfuration. La conception minimise le contournement du gaz et maintient des performances de séparation stables dans des régimes d’écoulement turbulents, où la séparation inerte est la plus critique.
Efficacité éprouvée dans des conditions réelles
Les données de performance sur le terrain des systèmes de désulfuration des gaz de combustion montrent que le désembueur à aube chicane de NHD atteint systématiquement un taux de capture supérieur à 95 % pour les gouttelettes ≥ 20 μm dans des conditions d’exploitation industrielle typiques.
Dans les applications de production d’énergie et de traitement chimique, ce niveau d’efficacité est maintenu même sous des charges liquides élevées, tandis que la structure à chicane préserve une faible perte de pression caractéristique des désembueurs inertes. La combinaison d’une efficacité de séparation stable et d’une résistance au flux contrôlée fait du désembueur de type chicane une solution fiable pour une séparation gaz-liquide à long terme dans les équipements de FGD.

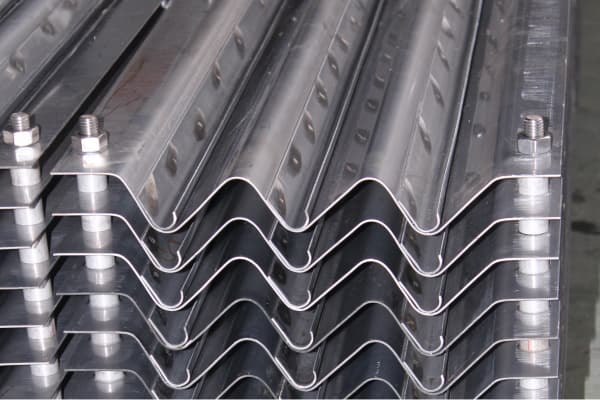

Les avantages du désembueur à chicane NHD
La conception de NHD apporte des gains tangibles dans toutes les opérations. D’un niveau tubulaire à des empilements multi-vagues, il réduit les pertes et élimine les angles morts. Ce désembueur à chicane s’intègre parfaitement dans les équipements de désulfuration. De plus, il peut être personnalisé selon vos besoins.
Assurer la qualité et le rendement du produit
La configuration des aubes tubulaires et en vagues du désembueur à chicane de NHD est conçue pour réduire la perte de pression tout en éliminant les zones mortes de lavage, assurant un contact gaz-liquide uniforme sur toute la zone de séparation. À travers des conceptions non standard et spécifiques aux applications, la zone de séparation effective peut être maximisée, aboutissant à une performance de séparation gaz-liquide plus stable et prévisible.
Dans les systèmes de FGD et de traitement chimique, cette stabilité se traduit par des flux de gaz plus propres, une réduction du transport de liquide et une conformité constante aux spécifications des produits ou des émissions en aval. En maintenant des conditions de flux contrôlées et une efficacité de séparation fiable, le désembueur à chicane soutient la qualité du produit et le rendement global du processus.
Réduire la maintenance et prolonger la durée de vie de l’équipement
Le désembueur à chicane est équipé de systèmes de lavage efficaces en haut et en bas qui éliminent en continu les liquides et solides accumulés, réduisant considérablement le risque d’obstruction lors d’une exploitation à long terme. Cette capacité auto-nettoyante est particulièrement précieuse dans les environnements de FGD avec des charges liquides élevées et des solides en suspension.
Tous les composants du désembueur sont fabriqués en utilisant des procédés de formage à froid sans traitement à haute température, préservant la résistance mécanique et la résistance à la corrosion des matériaux d’origine. En conséquence, le désembueur maintient une intégrité structurelle stable sur de longues périodes de service, conduisant à une réduction de la fréquence de maintenance, moins d’arrêts imprévus, et une plus longue durée de vie opérationnelle dans les systèmes de désulfuration des gaz de combustion.
Personnalisation pour diamètre de tour, vitesse du gaz et charge liquide
Ce produit est d’une conception non standard et peut être personnalisé selon vos besoins spécifiques. Divers matériaux métalliques sont disponibles, ainsi qu’un matériau renforcé en polypropylène résistant à haute température importé, qui peut résister à des températures allant jusqu’à 100℃. Et il peut être installé horizontalement ou verticalement, adapté à diverses conditions de fonctionnement. Des ajustements peuvent être faits pour différents débits et charges. Par conséquent, notre méthode de fabrication de désembueurs convient à divers équipements de désulfuration, améliorant significativement l’efficacité de la séparation gaz-liquide.
- Métaux pour environnements corrosifs
- Polypropylène pour résistance à la chaleur
- Non standard pour formes particulières
Conclusion
Le ré-entrainement est un défi critique mais souvent négligé qui compromet directement la pureté des processus, augmente les coûts de maintenance et réduit l’efficacité. Pour les industries où l’intégrité du flux de gaz est essentielle, comme dans le traitement chimique ou la production d’énergie durable, la prévention de ce phénomène est non négociable. En tant que principal fabricant de désembueurs, NHD est fortement impliqué dans ce domaine depuis plus de 30 ans, avec une vaste expérience en R&D et en fabrication. Le Désembueur à Chicane de NHD répond efficacement à ce problème avec son contrôle intelligent du flux, son drainage rapide et ses puissantes capacités de capture des gouttelettes. Ce désembueur est spécialement conçu pour répondre aux besoins réels des équipements de désulfuration des gaz de combustion, garantissant un processus propre et fiable. Si vous avez besoin de personnalisation, veuillez contacter notre équipe à sales@chinanhd.com ; nous vous fournirons une solution durable et fiable.
