Filtre à feuilles automatiques

Catégories: Série de filtres

Le filtre à feuilles automatique NHD peut fonctionner sous différentes pressions, avec une pression maximale de 1,0 MPa. Il convient à la filtration de produits peu solides, à haute viscosité et difficiles à filtrer. En outre, il s'agit de l'un des équipements de filtration fine les plus avancés, caractérisé par une automatisation élevée, une longue durée de vie du tissu filtrant, de faibles coûts d'exploitation, ainsi qu'une utilisation et une maintenance aisées.

Discuter maintenant

Description du produit

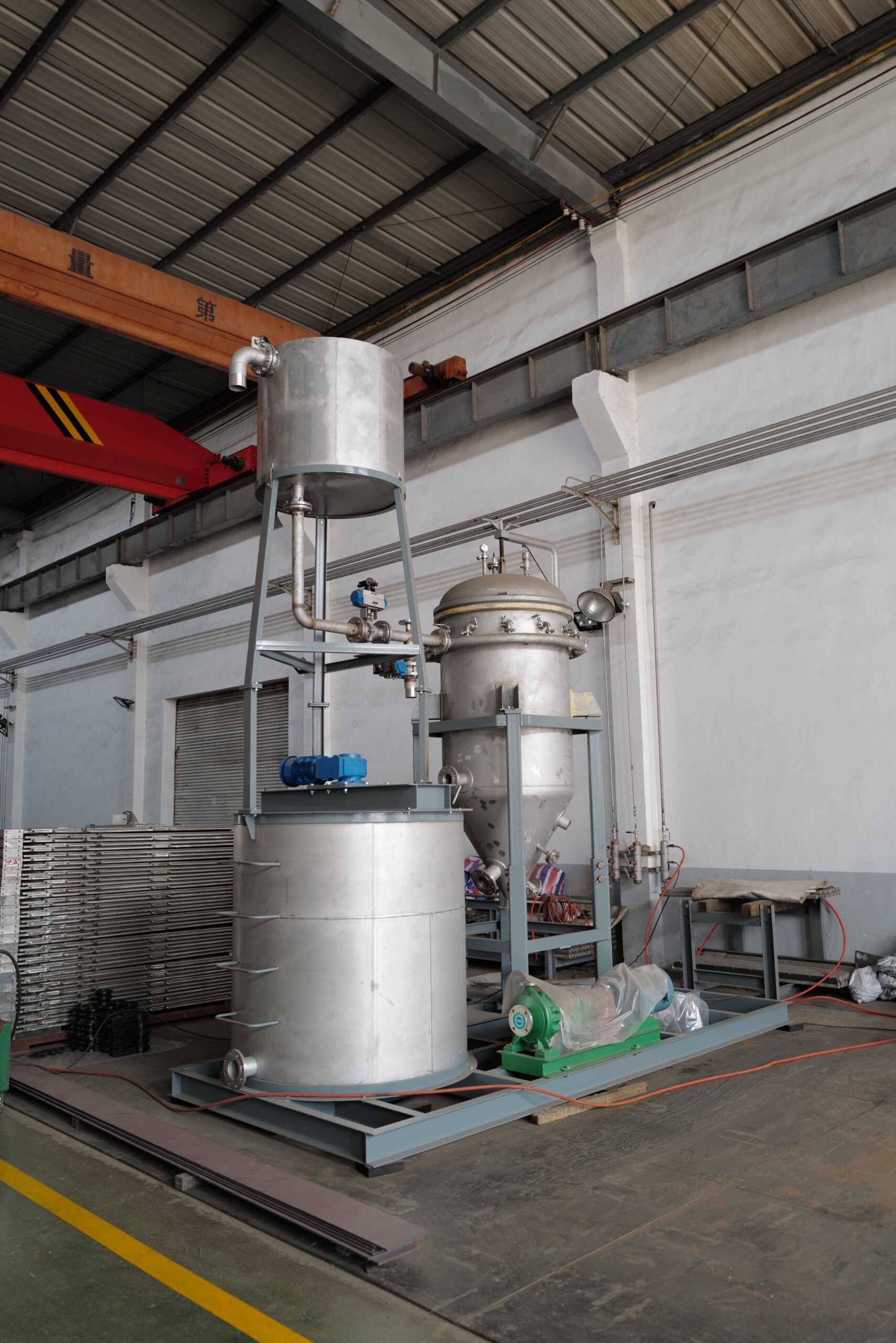

Le filtre à feuilles NHD se compose principalement d'une cuve, d'une tête, d'un élément filtrant, d'un collecteur de liquide, d'un réservoir de haut niveau, d'un pot de décharge et d'un dispositif hydraulique d'ouverture rapide, etc. L'élément filtrant est constitué de grilles en plastique enveloppées d'une plaque perforée en acier inoxydable, qui est installée avec un tube collecteur de liquide.

Pendant la filtration, la suspension est pompée dans le navire, la suspension solide dans une suspension grossière est séparée à la surface du tissu et forme un gâteau;

Applications:

Le filtre à feuilles peut être largement appliqué dans les industries de produits chimiques, de pétrole, de peinture, de nourriture et de produits pharmaceutiques, etc.

Avantage concurrentiel:

Courir automatiquement, faible résistance à la main-d'œuvre, opération facile;
Courir dans une enceinte complète, une longue durée de tissu, pas de fuite et de pollution environnementale:
Haute autonettoyant efficace, décharge de gâteau à contre-courant, récupération de tissu sans consommation d'eau et réduction de la charge d'évaporation efficacement;

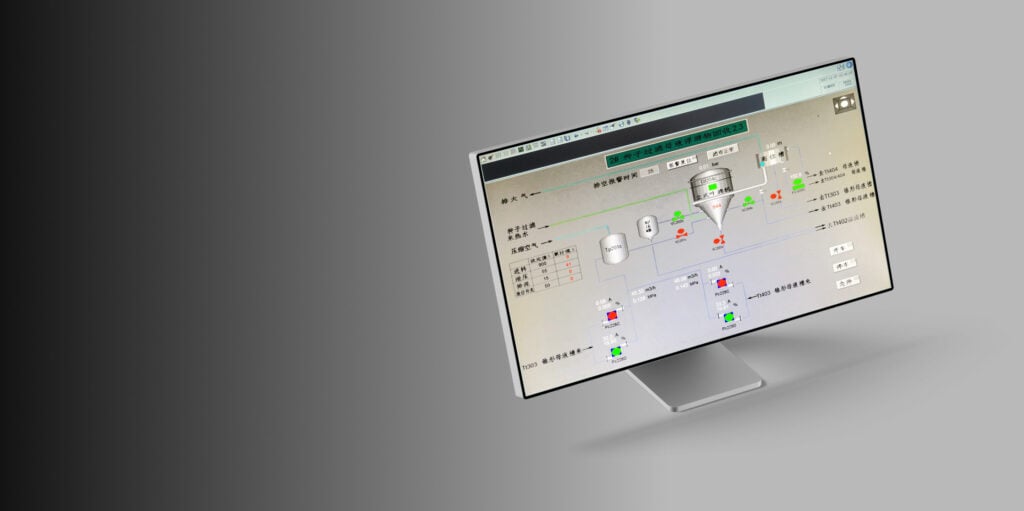

PLC avec écran tactile, contrôle fiable;
Protection unique de surcharge à triple pression dans le filtre pour assurer absolument la sécurité;

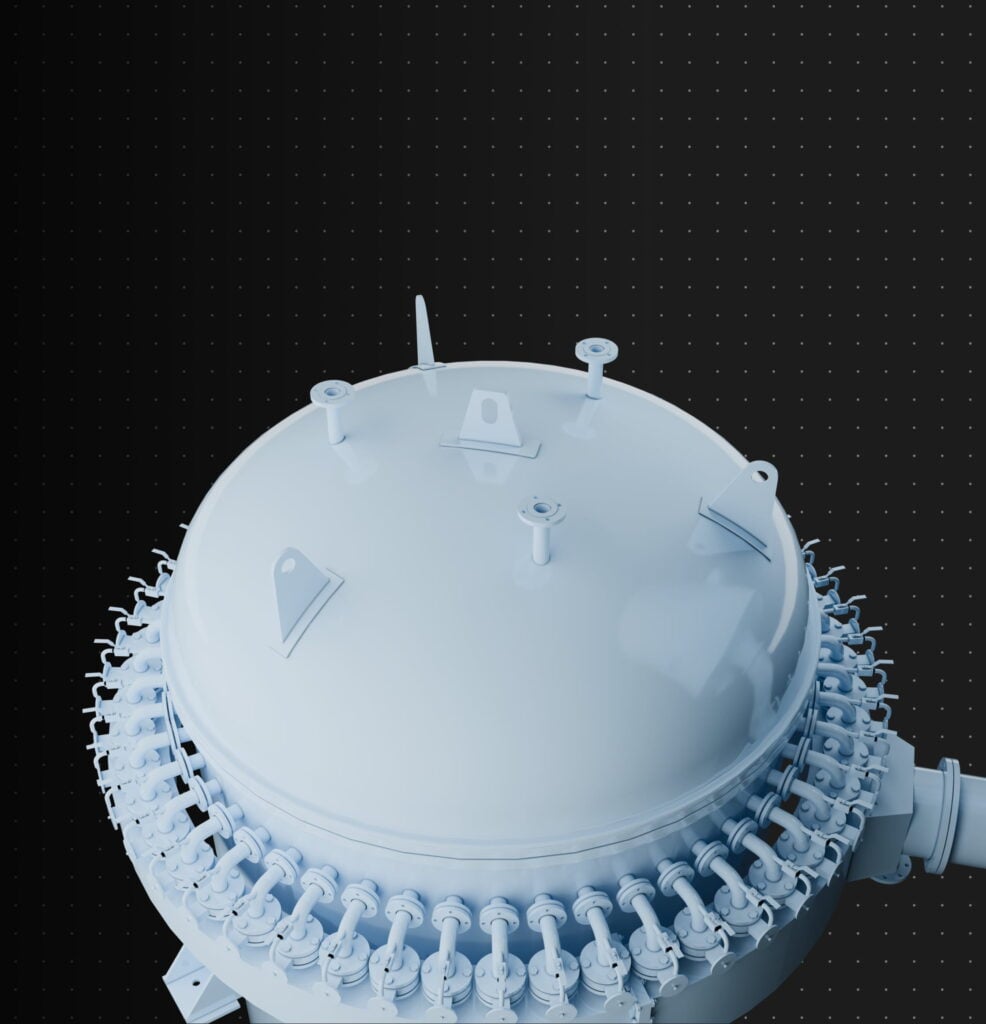

Dispositif d'ouverture rapide hydraulique: Tête facile à ouverte;

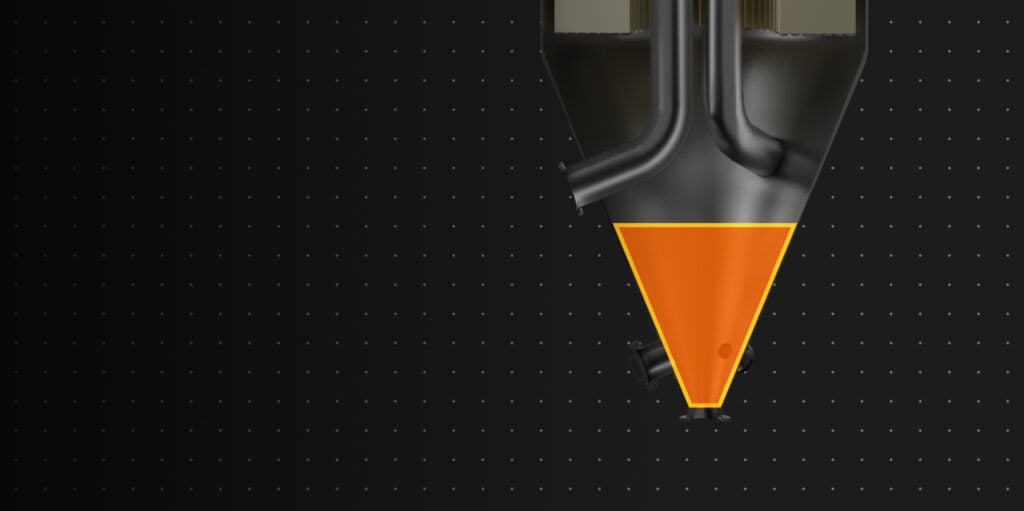

Boues à haute concentration: le gâteau filtrant s'installe au bas du navire après le déshabillage du tissu, et sera déchargé dans le cycle suivant avec un long temps de décantation:

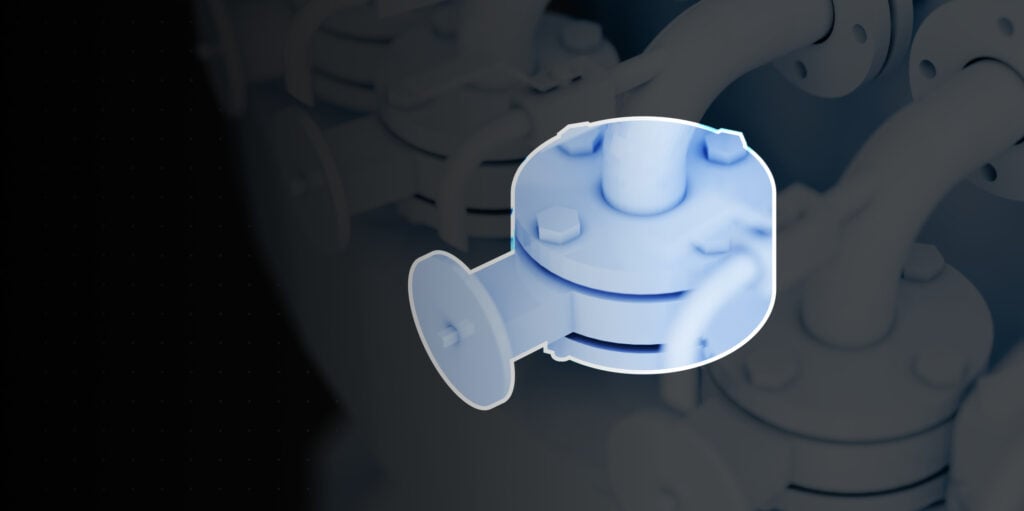

Les soupapes d'isolement sont équipées afin d'isolement un seul élément immédiatement lorsque des anormaux se produisent; une valve pneumatique spéciale fiable avec une bonne dynamique et une longue durée de vie:
La pompe à floraison arrière du pipeline est une force de rinçage facultative pour agrandir pour la récupération du tissu Belter.

Spécifications du produit

Modèle	Surface du filtre (m2)	Qté. Des éléments de filtre (groupe n ° × feuille n °)	Diamètre normal du navire (mm)	Hauteur totale (mm)	Plein volume de navires (m³)	Pression de travail (MPA)		Approximation. Poids (t)
Modèle	Surface du filtre (m2)	Qté. Des éléments de filtre (groupe n ° × feuille n °)	Diamètre normal du navire (mm)	Hauteur totale (mm)	Plein volume de navires (m³)	Pression nominale	MA ×.	Approximation. Poids (t)
HDYLJ-05	5	7 × 3	φ800	3200	0.8	0-0.6	0.7	1.3
Hdylj-10	10	7 × 3	φ900	3500	1			1.6
Hdylj-20	20	12	φ1300	5000	2.8			2.6
Hdylj-30	30	12	φ1300	5600	3.3			3.1
HDYLJ-45	45	12	φ1600	5800	4.8			4.1
HDYLJ-60	60	12 ×	φ1600	6200	5.4			4.5
HDYLJ-75	75	12 × 10	φ1900	7500	8			6.5
HDYLJ-90	90	12 × 10	φ1900	7000	8.7			7.1
HDYLJ-120	120	16 × 12	φ2200	8520	11			8.2
HDYLJ-150	150	16 × 12	φ2200	8630	12.3			9.1
HDYLJ-180	180	20 × 10	φ2500	8801	15.3			10.3
HDYLJ-225	225	20 × 10	φ2500	9202	16.2			11.2
HDYLJ-260	260	22 × 12	φ2800	9520	19.6			12.4
HDYLJ-300	300	22 × 12	φ2800	9695	21.5			13.2
HDYLJ-340	340	24 × 12	φ3100	9815	28.2			14.4
HDYLJ-380	380	24 × 12	φ3100	9955	30			15.2
HDYLJ-420	420	24 × 15	φ3500	10085	40			17.5
HDYLJ-460	460	24 × 15	φ3500	10235	41.3			18.2
HDYLJ-500	500	24 × 15	φ3500	10485	43.5			19.1
