先进的精密过滤技术

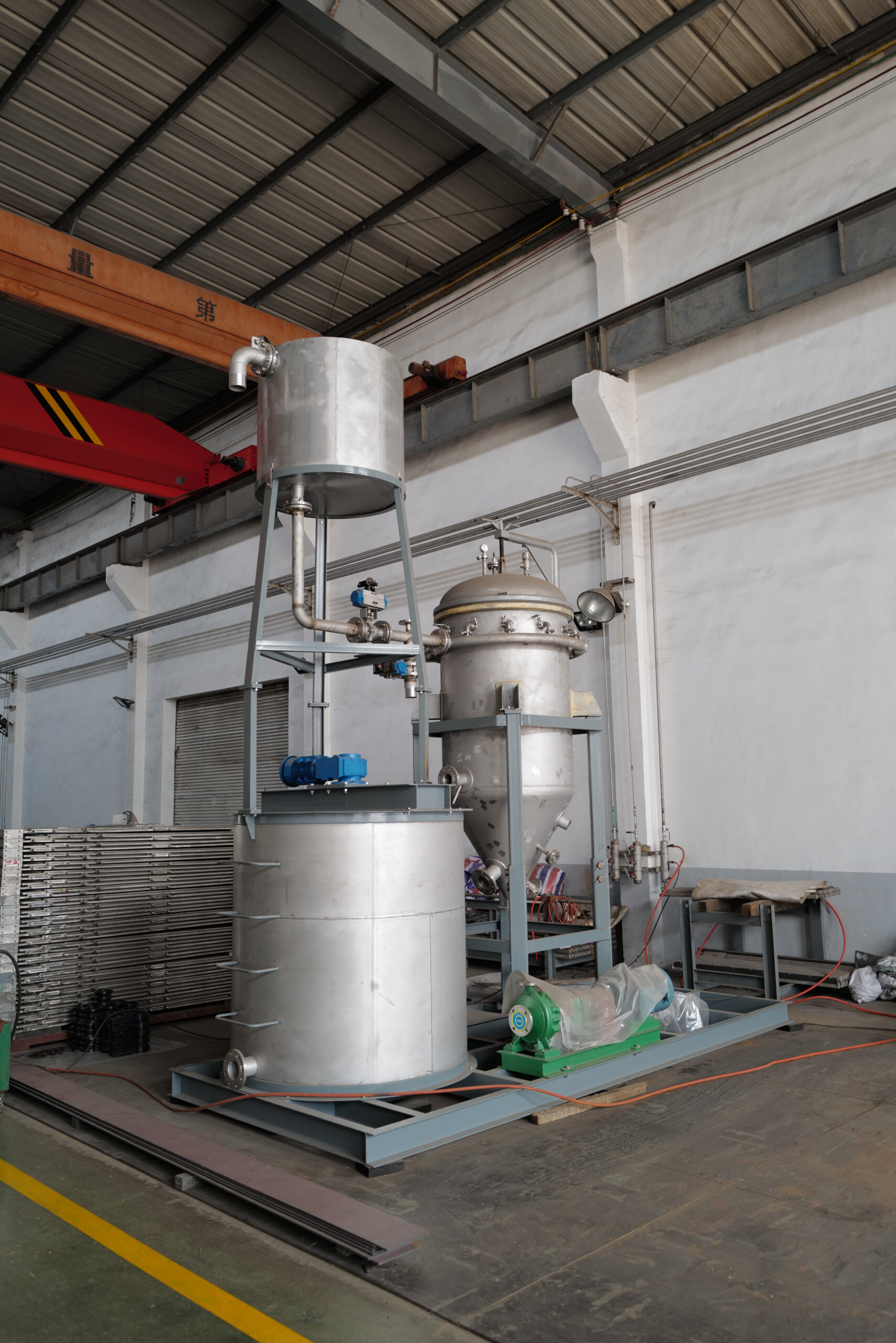

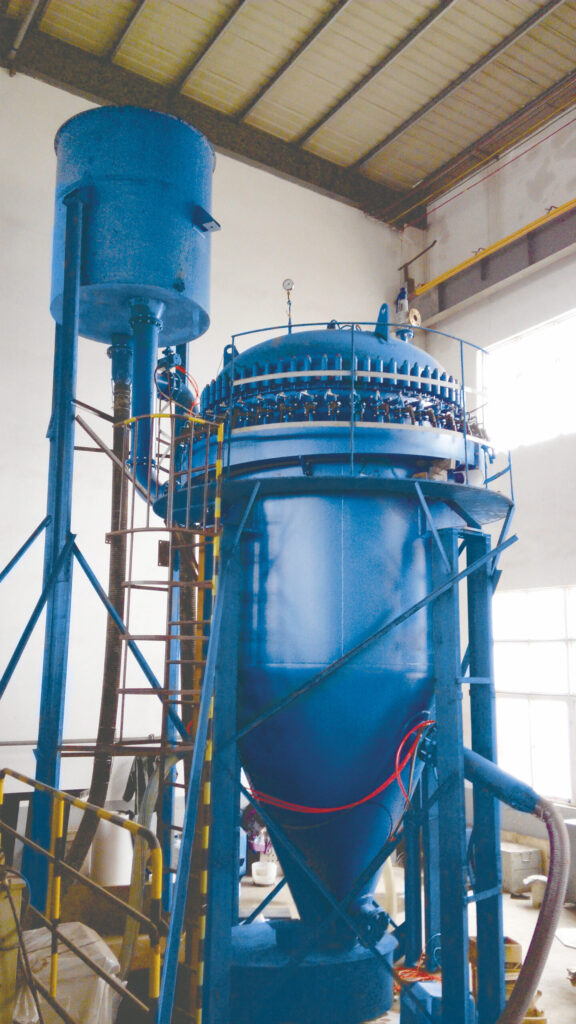

新宏大全自动立式叶片精滤机主体由筒体、封头、过滤元件、聚液槽、高位槽、泄压罐及液压快开装置等组成，其中，过滤元件由不锈钢冲孔板包塑料格栅组成，再安装在积液管上。
过滤时，料浆经泵送入叶滤机筒体内，粗液中浮游物被隔离在滤布表面形成滤饼，而通过滤布的精液经积液管汇集到聚液槽，流入高位槽内，最后再由高位槽溢流口溢流出进入精液槽中。在一定过滤时间或一定压力时，叶滤机会停止过滤并释放出筒体内的压力，高位槽内储存的精液自上而下反向流动，新鲜滤饼被反冲后脱落于悬浮液中，向筒体锥底部沉积并从底部排出。
主要特点

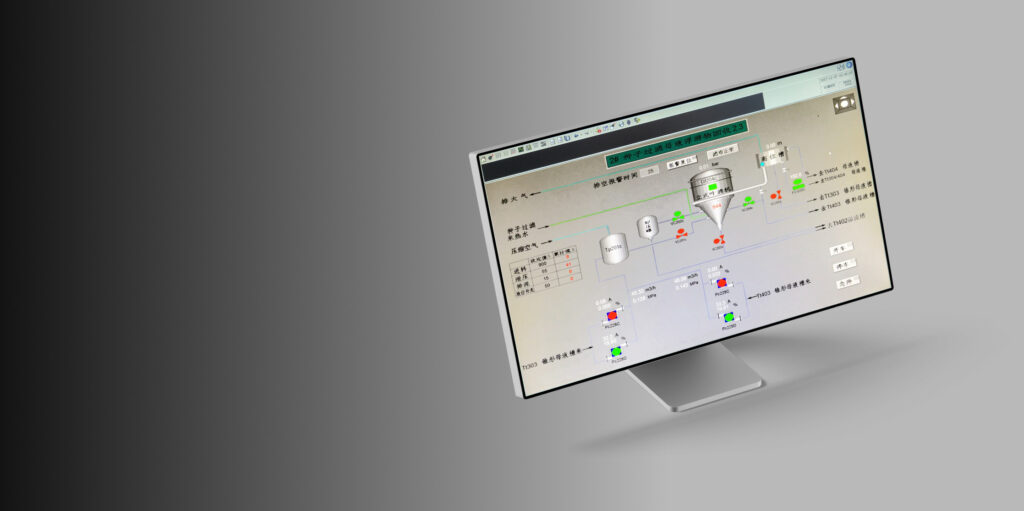

智能自动化
触摸屏PLC控制，机电系统无缝联接，提供可靠的操作控制。全自动运行，操作简便

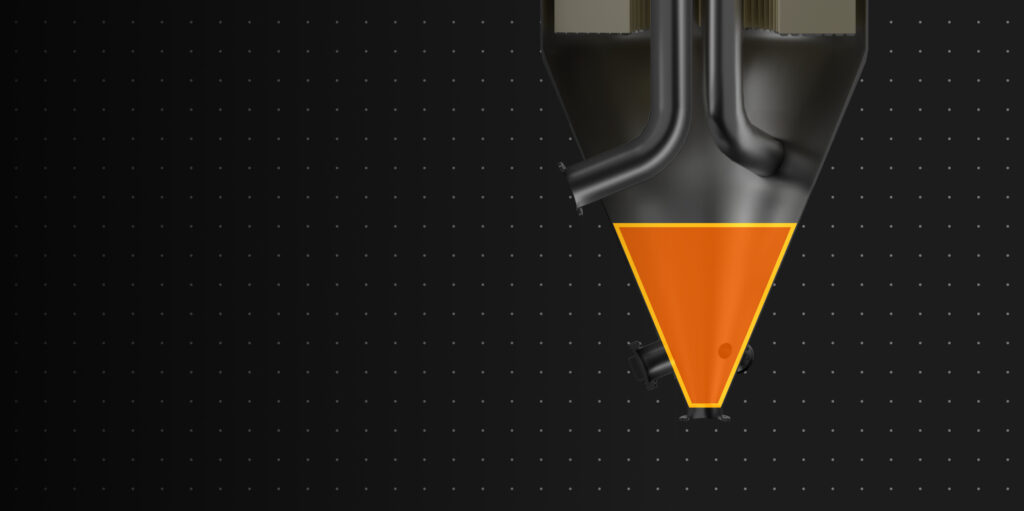

高效浓缩
泥浆浓度高，滤饼脱离滤布后积聚筒底，下一循环才被排出，沉降时间长

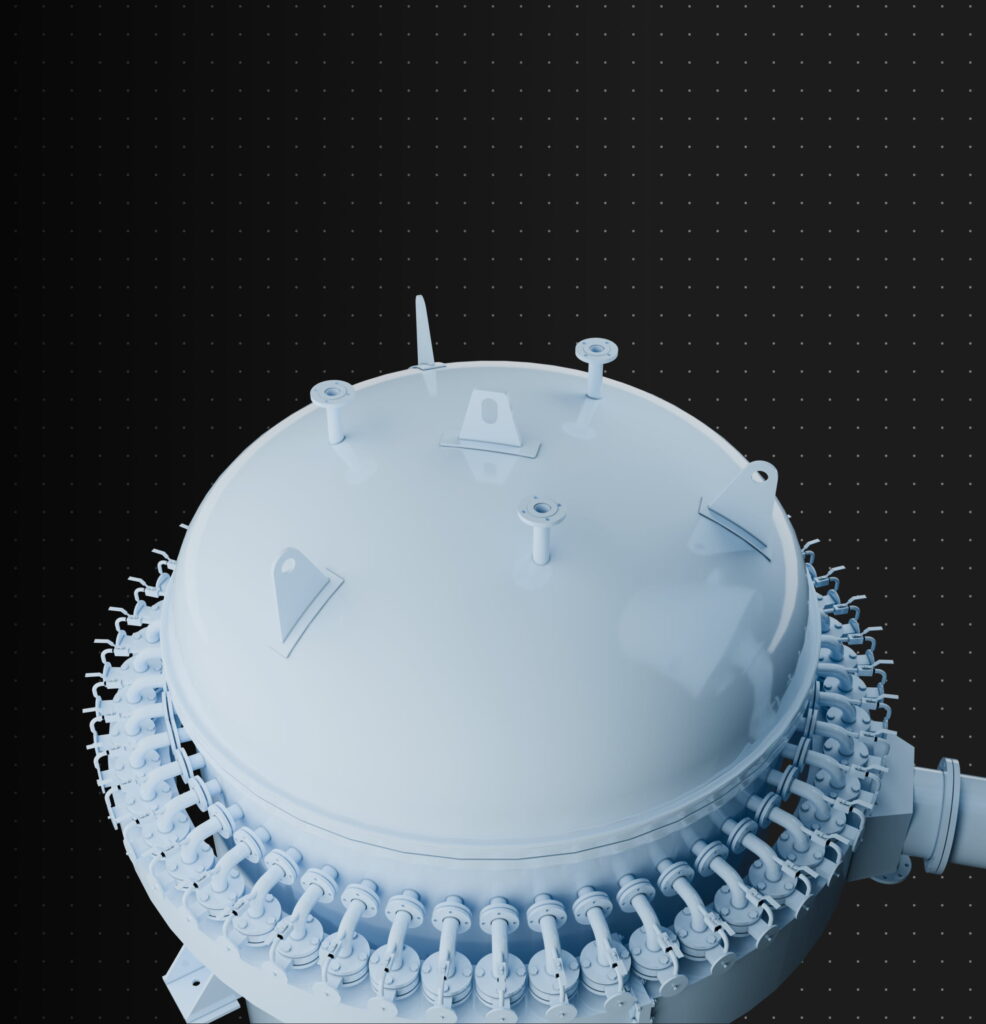

快开设计
液压快开装置开启封头更方便快捷，大大节约成本
密闭性能
全封闭运行，滤布寿命长，无泄漏，无任何环境污染

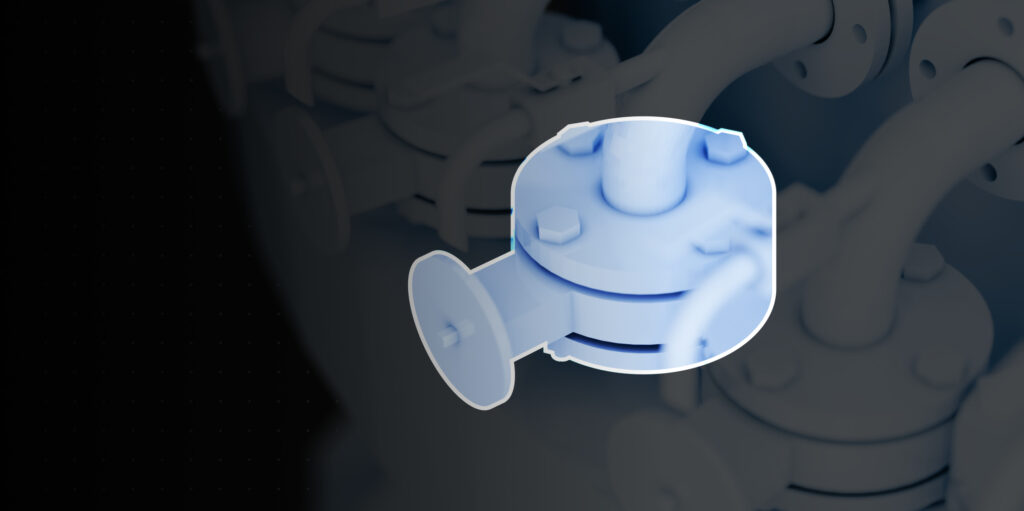

预警隔离
配备隔离阀，各滤片能单独控制，发现异常立即隔离
密闭式叶片精滤机型号与规格
| 型号 | 过滤面积 (m²) |
过滤元件数量（组×片） | 筒体公称直径 (mm) |
总高度 (mm) |
筒体全容积 (m³) |
工作压力 (MPa) |
主机重量 (T) |
|
|---|---|---|---|---|---|---|---|---|
| 额定压力 | 最大压力 | |||||||
| HDYLJ-05 | 5 | 7×3 | φ800 | 3200 | 0.8 | 0–0.6 | 0.7 | 1.3 |
| HDYLJ-10 | 10 | 7×3 | φ900 | 3500 | 1 | 1.6 | ||
| HDYLJ-20 | 20 | 12 | φ1300 | 5000 | 2.8 | 2.6 | ||
| HDYLJ-30 | 30 | 12 | φ1300 | 5600 | 3.3 | 3.1 | ||
| HDYLJ-45 | 45 | 12 | φ1600 | 5800 | 4.8 | 4.1 | ||
| HDYLJ-60 | 60 | 12 | φ1600 | 6200 | 5.4 | 4.5 | ||
| HDYLJ-75 | 75 | 12×10 | φ1900 | 7500 | 8 | 6.5 | ||
| HDYLJ-90 | 90 | 12×10 | φ1900 | 7000 | 8.7 | 7.1 | ||
| HDYLJ-120 | 120 | 16×12 | φ2200 | 8520 | 11.1 | 8.2 | ||
| HDYLJ-150 | 150 | 16×12 | φ2200 | 8630 | 12.3 | 9.1 | ||
| HDYLJ-180 | 180 | 20×10 | φ2500 | 8801 | 15.3 | 10.3 | ||
| HDYLJ-225 | 225 | 20×10 | φ2500 | 9202 | 16.2 | 11.2 | ||
| HDYLJ-260 | 260 | 22×12 | φ2800 | 9520 | 19.6 | 12.4 | ||
| HDYLJ-300 | 300 | 22×12 | φ2800 | 9695 | 21.5 | 13.2 | ||
| HDYLJ-340 | 340 | 24×12 | φ3100 | 9815 | 28.2 | 14.4 | ||
| HDYLJ-380 | 380 | 24×12 | φ3100 | 9955 | 30 | 15.2 | ||
| HDYLJ-420 | 420 | 24×15 | φ3500 | 10085 | 40 | 17.5 | ||
| HDYLJ-460 | 460 | 24×15 | φ3500 | 10235 | 41.3 | 18.2 | ||
| HDYLJ-500 | 500 | 24×15 | φ3500 | 10485 | 43.5 | 19.1 | ||
