Le processus de séparation solide-liquide délimite la frontière entre la conception théorique du procédé et la faisabilité pratique dans le domaine minier. Toutes les étapes, de la mouture et de la lixiviation à la gestion des résidus et au recyclage de l’eau, dépendent de la disponibilité d’un système de déshydratation fiable pour stabiliser le flux de matériaux et contrôler les risques du processus. Par conséquent, les filtres-presses et les filtres en continu sont intégrés au processus comme des éléments structurels plutôt que des choix optionnels.
Avec la diminution de la teneur des minerais et la montée des pressions réglementaires et des coûts des procédés, l’efficacité de la séparation joue un rôle crucial pour garantir que les modèles de production, d’environnement et économiques sont viables tout au long du cycle de vie du processus.
Pourquoi la séparation solide–liquide est-elle cruciale dans les systèmes miniers ?
Les circuits miniers génèrent des flux de boues de grand volume avec une distribution variable de la taille des particules, de la minéralogie et de la composition chimique. Ces caractéristiques imposent de lourdes charges mécaniques et hydrauliques sur les équipements de séparation.
Que se passe-t-il lorsque l’efficacité de la séparation diminue ?
Une diminution de l’efficacité de la séparation entraîne une humidité résiduelle plus élevée dans les galettes de filtre, augmente le coût du transport et du stockage, et perturbe la stabilité des piles de résidus. Dans les flux hydrométallurgiques, une faible efficacité de séparation entraîne également la dilution des solutions de réactifs et perturbe les cinétiques de transfert de masse, conduisant à un surdimensionnement des réservoirs, des pompes et des séchoirs. Dans les grands concentrateurs, ces inefficacités secondaires se propagent rapidement, réduisant le débit tout en augmentant la consommation d’énergie et de maintenance.
Pourquoi la performance de la séparation définit-elle la récupération de l’eau ?
La récupération de l’eau n’est plus un objectif secondaire. Les nouvelles installations fonctionnent dans une contrainte de boucle fermée d’eau où la clarté et la stabilité du filtrat sont essentielles pour la sélectivité de flottation, la constance de lixiviation et le débordement du épaississeur. Un processus de filtration stable réduit la consommation d’eau douce, les autorisations réglementaires et la volatilité de l’approvisionnement liée au climat.
Comment les systèmes de filtration influencent-ils la stabilité opérationnelle ?
La fiabilité mécanique seule ne garantit pas la stabilité du processus, et le facteur décisif est la cohérence du comportement de l’étape de filtration face à la variabilité de l’alimentation.
Pourquoi la filtration continue réduit-elle la variabilité de l’usine ?
La filtration sous vide continue atténue les oscillations hydrauliques entre l’épaississement en amont et le séchage ou empilage en aval, réduisant ainsi les oscillations de densité, prévenant la cavitation des pompes et stabilisant le dosage des réactifs. Le processus en continu est plus prévisible en termes de taux de flux de masse et s’intègre plus facilement dans la logique de contrôle par rapport aux cycles par lots intermittents.
Comment l’automatisation améliore-t-elle le contrôle des risques ?
Les instruments pour le degré de vide, la chute de pression, l’épaisseur de la galette et la turbidité du filtrat permettent une détection précoce de l’encrassement des toiles ou des changements minéralogiques. Les usines intégrant les données de filtration dans les systèmes de contrôle distribués rapportent généralement une disponibilité plus élevée et une fréquence d’arrêt imprévu plus faible.
Où la technologie de filtration influence-t-elle directement l’économie des mines ?
Les implications économiques de la filtration se manifestent dans la logistique, l’infrastructure et la responsabilité.
Comment l’humidité des galettes affecte-t-elle la logistique en aval ?
Une humidité plus faible des galettes réduit le poids de transport, améliore la stabilité de l’empilement et diminue l’énergie de séchage. Ce paramètre est un facteur clé pour décider si une installation d’empilement à sec nécessite un compactage supplémentaire.
Pourquoi l’adaptabilité des équipements est-elle importante pour les différents types de minerais ?
Les changements dans la taille du broyage, la teneur en argile et la chimie de la lixiviation affectent les propriétés de filtration. Les équipements conçus avec des zones de vide variables, des configurations de cadre et des schémas de lavage adaptables accueillent de tels changements.
Quel type d’équipement de filtration convient aux boues minérales à grande échelle ?
Les opérations à grande échelle nécessitent des équipements qui équilibrent le débit, la maintenance et le contrôle du processus.
Quand la filtration sous vide à bande est-elle techniquement avantageuse ?
Pour les grands volumes de boue avec une concentration modérée de solides, la filtration horizontale à bande offre une opération continue avec une formation stable de la galette.

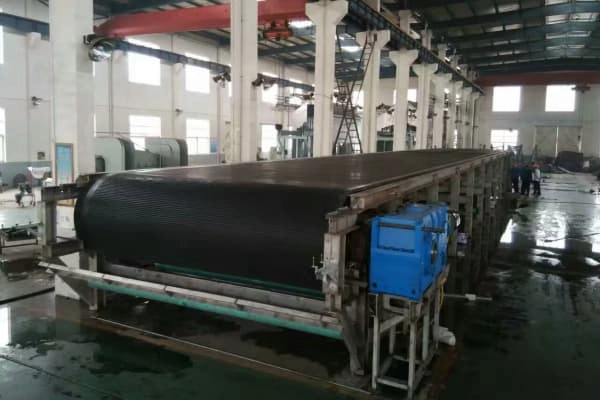

Le filtre sous vide à bande horizontale en caoutchouc applique une toile de filtration toroïdale entraînée par une bande de caoutchouc sous pression négative pour réaliser une séparation solide-liquide continue. Selon le manuel technique, sa conception intègre un lavage par pulvérisation en plusieurs étapes, des rainures de filtrat optimisées, un support de bande longitudinal, des cadres modulaires robustes et des structures de boîtes à vide avec un risque de dépôt réduit, permettant de contrôler l’épaisseur de la galette, le volume d’eau de lavage et le degré de vide pendant l’opération. De telles caractéristiques permettent un fonctionnement de longue durée dans les environnements de traitement minier, métallurgique, de désulfuration et de traitement de phosphates où l’abrasivité des boues et les variations de température accélèrent la fatigue mécanique.

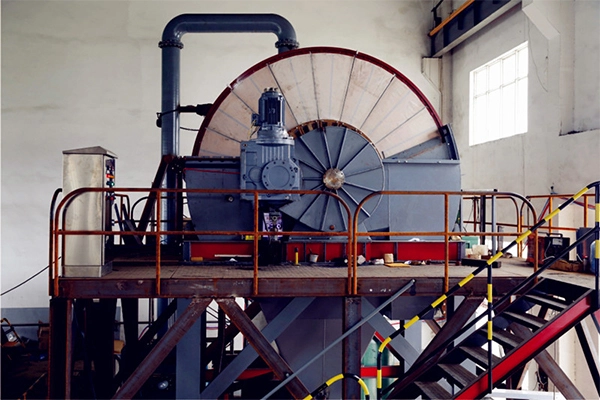

Pourquoi les systèmes à disques restent-ils pertinents pour la récupération de concentré ?
Le filtre à disque reste efficace là où les contraintes d’encombrement ou la récupération de particules fines dominent les critères de conception. Le contrôle zoné du vide permet un drainage efficace et une formation uniforme de la galette même avec des fractions argileuses ou ultrafines élevées.
L’architecture du filtre à disque permet une grande surface de filtration effective dans une géométrie compacte, soutenant la déshydratation du concentré et la séparation intermédiaire métallurgique où le temps de résidence et la clarté du filtrat doivent être étroitement régulés.
Comment la profondeur d’ingénierie de NHD influence-t-elle la fiabilité de la filtration ?
À ce stade, l’entité d’ingénierie derrière ces équipements devient pertinente. NHD opère comme un groupe industriel intégré combinant R&D, fabrication, installation et livraison EPC. Fondée en 1992, notre entreprise exploite des usines de production de plus de 270 000 mètres carrés avec plus de 800 employés et plus de 260 ingénieurs, et couvre dix grandes gammes de produits, y compris les équipements de filtration, filtres-presses automatiques, agitateurs, épaississeurs, usines de désulfuration, réservoirs sous pression, et matériaux de séparation.
Notre technologie de filtration a été utilisée dans plus de 500 projets d’ingénierie pour plus de 1 000 clients industriels dans le monde entier dans des industries telles que la production chimique de phosphate, le raffinage de l’alumine, la fusion des métaux non ferreux, la fabrication de dioxyde de titane, les traitements environnementaux, etc.
Nous exploitons un centre de recherche sur les machines de séparation provincial, et possédons des centaines de brevets sur la filtration sous vide, les filtres-presses automatiques, et les technologies de traitement des boues. C’est pourquoi les plateformes d’équipement privilégient la rigidité structurelle, la résistance à la corrosion, la transportabilité modulaire, et la compatibilité des processus.
Quelles configurations de filtration conviennent aux systèmes minéraux à particules fines ?
Les boues ultrafines présentent un défi d’ingénierie différent des résidus grossiers.
Pourquoi les particules fines défient-elles la filtration conventionnelle ?
Les particules inférieures à 20 μm bloquent les pores des toiles, augmentent la compressibilité des galettes, et ralentissent le drainage, augmentant ainsi la fréquence de consommation d’énergie et de remplacement des toiles tout en réduisant le débit.
Comment l’architecture des disques traite-t-elle les solides fins ?
Des systèmes multi-disques sont utilisés pour assurer une distribution uniforme du vide à travers plusieurs secteurs, maintenant ainsi les canaux de drainage même sous une contrainte de compression élevée. Cette conception contribue à réduire l’aveuglement et à améliorer l’efficacité de lavage dans les opérations hydrométallurgiques de cuivre, nickel, cobalt et terres rares.
Comment les projets miniers valident-ils la performance de filtration en pratique ?
Les tests en laboratoire ne peuvent à eux seuls capturer la vibration structurelle, la tolérance d’installation ou la variabilité des boues sous des charges de production réelles.
Un exemple concret est donné par un projet d’exploitation de phosphate au Sénégal, où un filtre à bande horizontale de 20 mètres carrés a été installé sur des structures en acier existantes. Le projet comprenait des modifications structurelles, des tests de filtration sur site et une mise en service. Une fois la capacité de production et les spécifications d’humidité de la galette atteintes, l’opérateur a commencé à planifier le remplacement d’autres machines anciennes par le même design basé sur la fiabilité de fonctionnement et les caractéristiques de maintenance. De tels déploiements illustrent que la fiabilité de la filtration doit être vérifiée dans des conditions de stress mécanique, thermique et chimique complet.
Comment les systèmes de filtration doivent-ils s’aligner sur les exigences minières futures ?
La filtration minière continuera d’évoluer parallèlement à la politique environnementale et à la numérisation des processus.
Pourquoi la conformité environnementale intensifiera-t-elle les exigences techniques ?
Les mandats d’empilement à sec, les quotas de réutilisation de l’eau et les restrictions de déversement exigent une teneur en humidité plus faible, une clarté accrue du filtrat et une opération traçable. Par conséquent, le système de filtration doit être conçu avec des fonctions de surveillance, de diagnostic et de contrôle automatisé.
Comment la modularisation influence-t-elle le déploiement futur ?
La construction modulaire devient de plus en plus prévalente dans les développements de projets miniers de grande envergure pour minimiser les temps de livraison de projet et les risques liés à la main-d’œuvre. Les systèmes de filtration conçus avec des cadres transportables, des interfaces standardisées et une capacité d’assemblage rapide s’alignent plus efficacement avec cette approche.
FAQs
Q : Le filtre-presse est-il toujours meilleur que la méthode de filtration sous vide en minier ?
R : Non. Le filtre-presse produira un produit avec une humidité plus faible, mais il sera opéré par lots. La filtration sous vide, en revanche, est une opération continue.
Q : Quelle est la cause la plus courante des mauvaises performances en filtration ?
R : La cause la plus courante des mauvaises performances en filtration est l’inadéquation entre la configuration de l’équipement et les propriétés des boues, telles que la distribution granulométrique, la minéralogie et la composition chimique.
Q : Comment les équipements de filtration doivent-ils être évalués avant l’achat ?
R : L’équipement doit être évalué sur la base de tests pilotes, de tests à long terme des toiles, de l’accès à la maintenance, du support à la mise en service et du support au cycle de vie.
