السيارات الكهربائية تدفع إلى نمو سريع في الطلب على المواد الخام للبطاريات. ومع زيادة الإنتاج العالمي للسيارات الكهربائية، يستمر الطلب على المعادن الرئيسية للبطاريات مثل النيكل والكوبالت في الارتفاع. ومع ذلك، فإن استرداد هذه المعادن بكفاءة بعد عملية الرشح يبقى تحديًا كبيرًا في معالجة الهيدروميترول. بعد رشح الخام، تحتاج المصانع إلى الاستحواذ على أكبر قدر ممكن من المعادن المذابة من الملاط مع الحفاظ على استخدام الماء منخفضًا. هذا هو المكان الذي تصبح فيه دوائر الغسل بالـ CCD ضرورية. الـ CCD، أو التعافيه بالتراكم المعاكس، هي عملية غسل متعددة المراحل تستخدم السمكيات لفصل المواد الصلبة عن السائل واستعادة المعادن المذابة الثمينة خطوة بخطوة. هذا الأسلوب يعزز من معدلات الاسترداد ويعيد تدوير المزيد من المياه إلى العملية. في هذه المقالة، سنستعرض لماذا يهم استخدام ربطات غسيل CCD لاسترجاع النيكل والكوبالت، والتحديات في استخراج معادن البطاريات، وميزات التصميم التي تساعد على تحسين أداء الاسترداد وكفاءة استخدام المياه.
أساسيات دوائر الغسيل بالـ CCD: لماذا يعمل الغسل بالتراكم المعاكس
قد يبدو الغسل بالتراكم المعاكس تقنيًا، لكنه طريقة ذكية لتنظيف الملاط على مراحل. في هذا التكوين، يتلامس الماء الغسيل النظيف مع المواد الصلبة الأكثر “غسيلًا” في المرحلة النهائية، ليتم استخراج المعادن المذابة منه بطريقة منهجية أثناء تدفقه عكس التيار إلى الملاط. هذا التكوين يحسن من استغلال المياه، ويحقق استردادًا أعلى بشكل ملحوظ لكل وحدة ماء مقارنة بالغسل التقليدي المتزامن. بالنسبة للمصانع التي تتعامل مع النيكل والكوبالت، يعني ذلك عوائد أعلى بدون هدر الموارد. الآن، دعونا نفسر ما الذي يشمله CCD حقًا في المعالجة الرطبة.
ماذا يعني CCD في الهيدروميتالورجي
في الهيدروميتالورجي، الـ CCD هي سلسلة من السمكيات — عادة ما تكون خمس إلى سبع على التوالي — حيث يتحرك الملاط والماء الغسل في اتجاهات معاكسة. يدخل الطوابع الأول مختلطًا مع التدفق الزائد من الطوابع التالي. تستقر المواد الصلبة، ويتقدم التدفق السفلي بينما يتدفق السائل النقي للوراء. هذا العمل ذهابًا وإيابًا يُزيح الشوائب ويستحوذ على المعادن القابلة للذوبان مثل النيكل والكوبالت. إنه المفتاح لفصل السوائل الصلبة في استخراج معادن البطاريات، حيث يمكن أن تتزايد الخسائر الصغيرة. تستطيع العمليات التي تستخدم دوائر CCD المحسنة تحقيق استرداد يصل إلى 99% من القيم المذابة، وهو تحسن كبير عن التكوينات أحادية المرحلة.
بالانتقال من الأساسيات، من المهم ملاحظة كيفية تحقيق هذه العملية لزيادات في العوائد المعدنية. هناك ثلاثة عوامل رئيسية تدفع هذه التحسين، وترتبط بشكل مباشر بكيفية تعامل CCD مع الملاط.
الثلاثة الروافع خلف استرداد أعلى
- الرافعة 1: تحسين الضغط الأسفل. تقلل دوائر CCD عالية الكفاءة من المحلول المحجوز من خلال تحقيق حزم أفضل للصلبة. عن طريق الوصول إلى كثافة تدفق سفلي تبلغ 46-53% مواد صلبة في المرحلة النهائية، يقلل النظام بشكل كبير من حجم السائل — والنيكل أو الكوبالت الثمين — المفقود في المخلفات.
- الرافعة 2: تحسين كفاءة النزوح. يخلق آلية التدفق العكسي تدرجًا تركيزيًا قويًا. بينما يتلامس الماء الغسيل النظيف مع المواد الصلبة الأكثر “غسيلًا” في نهاية الدائرة، يجرد المعادن المذابة الباقية بشكل منهجي، مما يزيد الاسترداد بينما يقلل من تعويض المياه العذبة.
- الرافعة 3: وضوح فائض أفضل. تُعد المحافظة على السائل الواضح ثابتًا أمراً حاسمًا للاستخلاص بالمذيبات النهائية (SX) أو الترقيد الكيميائي. تحافظ هذه السمكيات على المواد الصلبة العالقة أقل من 0.2 جم/ل لتر، مما يمنع التلوث وسد المراحل الهيدروميتالوروجية التالية.
ما يعنيه “عالي الكفاءة”
تقوم السمكيات عالية الكفاءة بتوضيب المواد الصلبة بشكل أسرع، حيث تتعامل مع حجم عبور يصل إلى 15 ضعفًا لكل متر مربع مقارنة بالوحدات القديمة. كما أنها ترفع كثافة التدفق السفلي — ضغط أعلى بعشر أضعاف — مع الحفاظ على العزم ثابتًا. يبقى الفائض واضحًا بشكل متسق، حتى مع التغذيات المتغيرة. وهي تسترد المزيد من مياه العملية، مما يخفف من الطلب على المياه العذبة من خلال إعادة تدوير الفائض. في تسوية المعادن وفصلها، تعني هذه الخصائص تشغيلات أكثر سلاسة وتكاليف أقل.
نيكل/كوبالت CCD: تحديات الاسترداد النموذجية والمياه
ترمي خامات النيكل والكوبالت، خاصة اللاترية، ملاطًا صعبًا في دوائر CCD. يمكن للأجسام الدقيقة والملاط الغني بالطين أن تبطئ التسوية، وتقلل من كفاءة الغسيل، وتزيد من فقدان المياه عبر الدائرة. في بعض العمليات، يمكن أن تقلل التسوية السيئة للصلبة من العائدات المعدنية وتزيد من الضغط على الموارد المائية المحدودة. السمكيات عالية الكفاءة تساعد، لكن معرفة المشكلات الشائعة هو المفتاح لحلها. دعنا نستكشف ما يجهد هذه الأنظمة.
الخصائص الشائعة للملاط ني/كو التي تجهد CCD
تستمر الجسيمات الدقيقة والمحتوى الطيني العالي في التسوية، مما يؤدي إلى فائض موحل فوق 1 جم/ل لتر من المواد الصلبة. يلوث ذلك السائل الحامل. يمكن للفلقية اللاصقة، الحساسة للقص، أن تجعل الأسرة غير مستقرة — الفائض يتفاوت بشكل كبير. يمكن للسوائل القوية أن تسرع من تآكل المعدات من خلال التآكل والكشط، مع زيادة متطلبات الصيانة. تباين كثافة التغذية، عادة من 10% إلى 30% من المواد الصلبة، وكذلك التغيرات في توزيع حجم الجسيمات، يزيد من تعقيد التحكم في السمكيات. في استخراج المعادن من البطاريات، تتطلب هذه الخصائص معدات استرداد النيكل والكوبالت قوية للحفاظ على استقرار دوائر غسل CCD.
للرصد وحل هذه المشكلات، تساعد قائمة تحقق سريعة. إليك جدول يربط المشاكل بالتداعيات والحلول.
جدول سريع “المشكلة → النتيجة → ما يجب فحصه”
| المشكلة | النتيجة | ما يجب فحصه |
| وضوح الفائض السيء | تلوث في الأسفل في SX/EW | مزج المدخل، نسب التخفيف، استراتيجية الجرعة المجلدة |
| انخفاض كثافة التدفق السفلي | فقدان المياه والمعادن القابلة للذوبان بنسب أعلى | تصميم القواطع وحدود العزم، التحكم في مستوى السرير، إعداد الضخ السفلي |
يظهر هذا الجدول كيف يمكن للتعديلات الصغيرة في الفصل بين السائل والصلبة أن تمنع حدوث مشاكل كبيرة.
كيف تعمل السمكيات العالية الكفاءة على تحسين الاسترداد وتقليل استخدام المياه
الترقية إلى السمكيات العالية الكفاءة في الإعدادات CCD يؤتي ثماره في مصانع النيكل والكوبالت. تتعامل بشكل أفضل مع الملاط الصعب، مما يساهم في عصر المزيد من المعادن وإعادة تدوير المياه. التصاميم مثل المخاريط العميقة تضغط الصلبة بإحكام، مما يقلل من الفقد. دعونا نرى الميزات البارزة.
تصميم عالي السعة مخروط عميق
السمكيات المخروطية العميقة، مثل تلك من NHD، توفر قدرة معالجة أكبر بـ 15 مرة من السمكيات العادية. هذا مثالي للدوائر CCD المنحشرة في مساحات ضيقة. تدعم إنتاجية عالية للمادة الصلبة دون الحاجة لمساحات واسعة، مما يناسب احتياجات استخراج معادن البطاريات حيث تكون المساحة محدودة. هذا التصميم يحافظ على كفاءة تسوية وفصل المعادن، حتى بمعدلات تغذية عالية.
بناءً على السعة، يكون الضغط هو تغيير كبير آخر مباشر. إنه يرتبط مباشرة بانخفاض الخسائر.
ضغط أعلى في التدفق السفلي
تقدم النماذج المخروطية العميقة من NHD 10 مرات الضغط مقارنة بالسمكيات العادية. يصل التدفق السفلي النهائي إلى 46-53% مواد صلبة، ويتماشى مع أهداف CCD لاستعادة السائل وتقليل فقد الماء. تعني المحاليل القليلة المحجوزة في التدفق السفلي استرداد أعلى للنيكل والكوبالت وكذلك تحسين التوازن المائي العام في المصنع.
نظام تشغيل عالي العزم وثقيل التحمل
هذه السماكات مجهزة بـأنظمة متعددة القيادة، ومحامل دوارة قوية التحمل، وتزييت بحوض لإنتاج عزم عالٍ. يقوم المراقب المدمج بإرسال بيانات في الوقت الحقيقي إلى مركز التحكم. في بيئات معالجة النيكل والكوبالت الكاشطة والتآكلية، يدعم هذا التكوين الثقيل التحمل الأداء الطويل المدى الموثوق به.
نظام مراقبة العزم والحماية في الوقت الحقيقي
NHD يدمج مراقبة العزم في الوقت الحقيقي مع جهاز الرفع التلقائي للرافعة الحاصلة على براءة اختراع: عندما يصبح الملاط في القاع كثيفًا بشكل مفرط ويصعد العزم نحو عتبة حرجة، يقوم النظام تلقائيًا برفع الرافعة لتخفيف المقاومة، ثم يعيدها تدريجيًا إلى وضع التشغيل بمجرد استقرار الشروط. تساعد هذه الوظيفة في منع التحميل الزائد، وتقلل من خطر تعطل الرافعة، وتحمي السمكيات من توقفات غير مخططة.
اختر شريك التصنيع المناسب لمصنعك
اختيار الشريك يهم بقدر التكنولوجيا. ابحث عن الشركات التي تقدم حلولًا مخصصة، بدءًا من الاختبارات إلى المساعدة المستمرة. إنهم يحولون الأفكار العامة إلى نجاحات خاصة بالموقع.
- اختبارات مختبرية مخصصة: ابدأ بالعمل المختبري على الملاط الخاص بك. يشغل شركاء مثل NHD اختبارات التسوية لمطابقة المواد المجلدة والتصاميم. يحدد هذا ما يعزز فصل السائل المذاب للمادة الصلبة لتغذية النيكل والكوبالت الخاصة بك مع تجنب العشوائية. يدعم ذلك الهندسة المثبتة. تظهر الحالات العالمية ما يعمل.

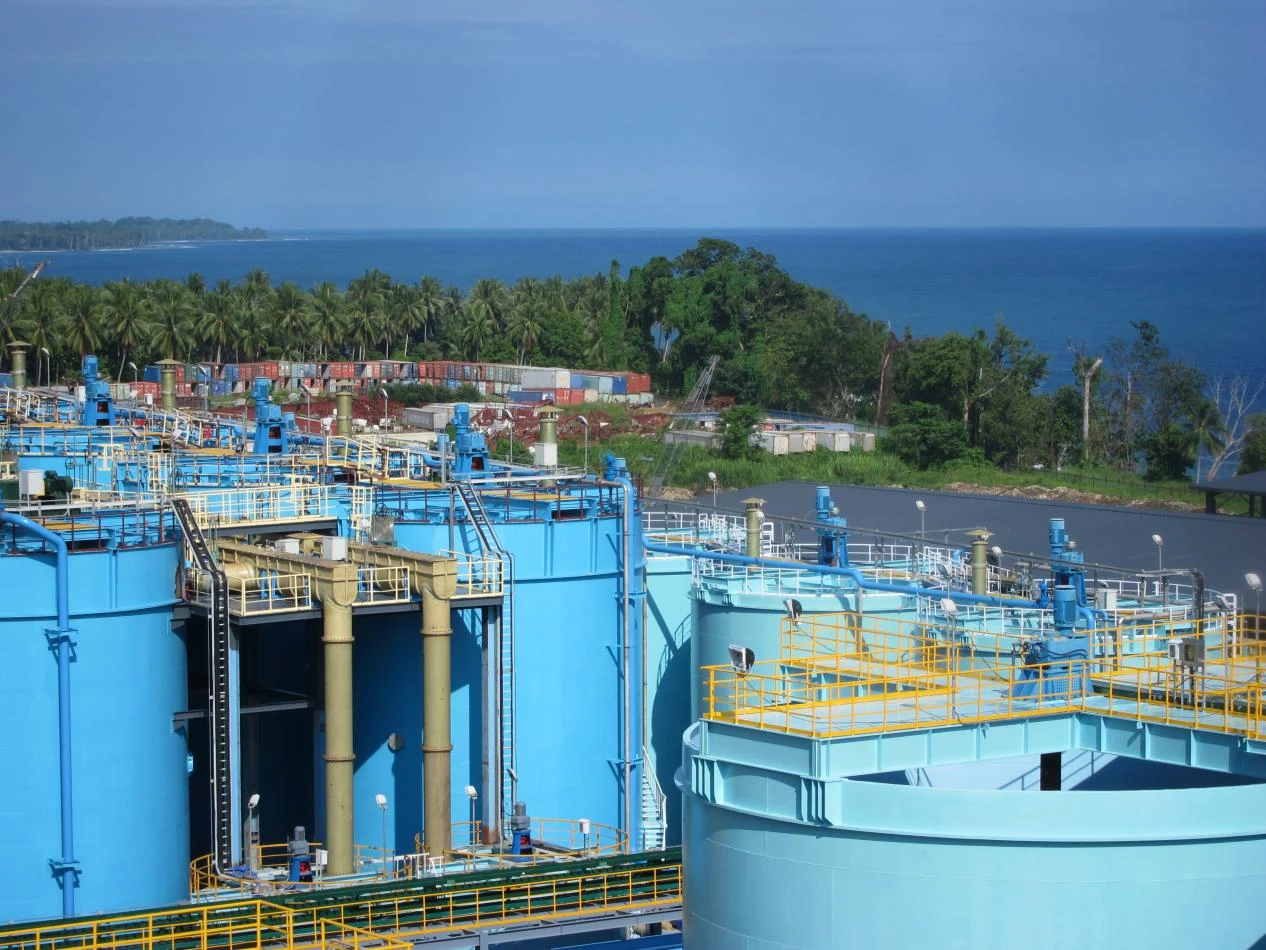

- الهندسة لأداء CCD: NHD قدمت في مواقع صعبة. في مشروع النيكل والكوبالت لـ MCC Ramu في بابوا غينيا الجديدة، قمنا بتوريد سمكيات Φ36m CCD التي تعاملت مع اللترات اللاصقة بسلاسة. في إندونيسيا، لمشروع Lygend Mining لصهر النيكل والكوبالت، زادت وحدات Φ32m إلى Φ42m من الاسترداد تحت الأحمال العالية. تثبت هذه المشاريع أداء CCD الموثوق في التطبيقات الصعبة للنيكل والكوبالت.
- البدء، التحسين، ودعم دورة الحياة: يجب أن يوفر شريك المعدات القوي دعم بدء التشغيل، وتحسين العمليات، والخدمة طويلة الأمد. يشمل ذلك ضبط بدء التشغيل لعزم الدوران، وكثافة التدفق السفلي، ومستوى السرير، إلى جانب الدعم الفني المستمر وتوريد قطع الغيار لتقليل التوقفات. لاستخراج معادن البطاريات، يعني ذلك أداء موثوق للسمكيات العالية الكفاءة عامًا بعد عام.
الخاتمة
يمكن للدوائر الغسيل بالـ CCD مع السمكيات العالية الكفاءة تحسين استرداد النيكل والكوبالت عن طريق تقليل الخسائر المحاصرة وتعزيز توازن المياه من خلال إعادة التدوير بشكل أفضل. يعتمد النجاح على خصائص الملاط والتحكم الذكي. شارك بياناتك الأساسية لعملية اختيار أولية وخطة اختبار على السماكات المخصصة. اتصل بـ NHD على sales@chinanhd.com للحصول على حلول متقدمة.
الأسئلة المتكررة
س: ما هي دائرة الغسيل بالـ CCD؟
ج: إنها سلسلة من السمكيات حيث يتدفق الملاط والماء الغسيل في اتجاهات متعاكسة، مما يغسل المعادن المذابة مثل النيكل والكوبالت لتحقيق استرداد عالي.
س: كيف توفر السمكيات العالية الكفاءة المال؟
ج: تقلل التكاليف بزيادة عبور المواد الصلبة لكل وحدة مساحة، وتحسين كثافة التدفق السفلي لتقليل خسائر المعادن، واسترداد المزيد من مياه العملية لإعادة الاستخدام.
س: كيف تتعامل السمكيات الخاصة بـ NHD مع خام اللاتريت اللاصق؟
ج: بتصاميم مخروطية عميقة، ورافعات تلقائية للرافعة، ومراقبة العزم، تدير الفلقات بدون انقطاع، مما يحافظ على استقرار الأسرة حتى في تغذيات ذات طين ثقيل.
