Les véhicules électriques stimulent une croissance rapide de la demande en matières premières pour batteries. À mesure que la production mondiale de VE augmente, la demande pour des métaux clés de batterie tels que le nickel et le cobalt continue d’augmenter. Cependant, récupérer ces métaux efficacement après lixiviation reste un défi majeur dans le traitement hydrométallurgique. Après la lixiviation du minerai, les usines doivent récupérer autant de métal dissous que possible de la pulpe tout en maintenant une faible utilisation de l’eau. C’est là que les circuits de lavage CCD deviennent essentiels. Le CCD, ou décantation à contre-courant, est un processus de lavage en plusieurs étapes qui utilise des épaississeurs pour séparer les solides du liquide et récupérer les métaux dissous précieux étape par étape. Cette méthode augmente les taux de récupération et recycle plus d’eau dans le processus. Dans cet article, nous examinerons pourquoi les épaississeurs CCD sont importants pour la récupération du nickel et du cobalt, les défis de l’extraction des métaux de batterie et les caractéristiques de conception qui aident à améliorer les performances de récupération et l’efficacité de l’eau.
Principes de Base du Circuit de Lavage CCD : Pourquoi le Lavage à Contre-Courant Fonctionne
Le lavage à contre-courant peut sembler technique, mais c’est une façon intelligente d’épurer la pulpe par étapes. Dans cette configuration, l’eau de lavage propre entre en contact avec les solides les plus « lavés » à la dernière étape, extrayant systématiquement les métaux dissous alors qu’elle circule à contre-courant de la pulpe. Cette configuration optimise l’utilisation de l’eau, atteignant une récupération nettement plus élevée par unité d’eau par rapport au lavage co-courant conventionnel. Pour les usines traitant le nickel et le cobalt, cela signifie des rendements plus élevés sans gaspiller de ressources. Examinons maintenant ce qu’implique réellement le CCD dans le traitement humide.
Ce que le CCD Signifie en Hydromet
En hydrométallurgie, le CCD est une chaîne d’épaississeurs—souvent cinq à sept d’affilée—où la pulpe et l’eau de lavage se déplacent dans des directions opposées. L’alimentation arrive au premier épaississeur, mélangée avec le débordement du suivant. Les solides se déposent, et le sous-débit avance tandis que le liquide clair déborde à contre-courant. Cette action réciproque déplace les impuretés et capture les métaux solubles comme le nickel et le cobalt. C’est essentiel pour la séparation solide-liquide dans l’extraction de métaux de batterie, où même de petites pertes s’accumulent. Les opérations utilisant des circuits CCD optimisés peuvent atteindre jusqu’à 99% de récupération des valeurs dissoutes, une amélioration marquée par rapport aux configurations à étape unique.
Passant des bases, il convient de noter comment ce processus améliore directement les rendements métalliques. Trois facteurs principaux stimulent cette amélioration, et ils sont directement liés à la façon dont le CCD traite la pulpe.
Les Trois Leviers de la Récupération Supérieure
- Levier 1: Compaction Améliorée du Sous-débit. Les circuits CCD à haute efficacité minimisent la solution entraînée en atteignant un conditionnement solide supérieur. En atteignant une densité de sous-débit de 46-53% de solides à l’étape finale, le système réduit significativement le volume de liquide—et de précieux nickel ou cobalt—perdu dans les résidus.
- Levier 2: Efficacité de Déplacement Optimisée. Le mécanisme de flux à contre-courant crée un puissant gradient de concentration. À mesure que l’eau de lavage propre entre en contact avec les solides les plus « lavés » à la fin du circuit, elle retire systématiquement les métaux dissous restants, maximisant la récupération tout en minimisant l’ajout d’eau douce.
- Levier 3: Clarté Supérieure du Débordement. Maintenir un surnageant stable est crucial pour l’extraction par solvant (SX) ou la précipitation en aval. Ces épaississeurs maintiennent les solides en suspension en dessous de 0,2 g/L, empêchant la contamination et l’encrassement des étapes hydrométallurgiques suivantes.
Ce que signifie « Haute Efficacité »
Les épaississeurs à haute efficacité sédimentent les solides plus rapidement, traitant jusqu’à 15 fois le débit par mètre carré comparé aux unités anciennes. Ils augmentent également la densité du sous-débit—10 fois la compression—tout en maintenant le couple constant. Le débordement reste constamment clair, même avec des apports variables. Et ils récupèrent plus d’eau de process, réduisant la demande en eau douce en recyclant le débordement. Dans le cadre de la sédimentation et de la séparation des métaux, ces caractéristiques assurent des opérations plus fluides et des coûts réduits.
Nickel/Cobalt CCD : Défis Typiques de Récupération & d’Eau
Les minerais de nickel et de cobalt, en particulier les latérites, posent des pulpes difficiles aux circuits CCD. Les particules fines et les boues riches en argile peuvent ralentir la sédimentation, réduire l’efficacité de lavage, et augmenter les pertes d’eau à travers le circuit. Dans certaines opérations, une mauvaise sédimentation des solides peut réduire la récupération des métaux et exercer une pression supplémentaire sur les ressources en eau limitées. Les épaississeurs à haute efficacité aident, mais connaître les problèmes courants est essentiel pour les résoudre. Examinons ce qui met sous pression ces systèmes.
Caractéristiques Courantes des Pulpes Ni/Co qui Stressent le CCD
Les particules fines et une forte teneur en argile ralentissent la sédimentation, entraînant des débordements boueux à plus de 1 g/L de solides. Cela contamine le liquide enceinte. Des flocs collants, sensibles au cisaillement, peuvent rendre les lits instables—le débordement varie énormément. Les liquides de lixiviation acides peuvent également accélérer l’usure de l’équipement par corrosion et abrasion, augmentant les besoins d’entretien. Les variations de la densité de l’alimentation, généralement de 10 % à 30 % de solides, ainsi que les changements de la distribution granulométrique, compliquent encore le contrôle de l’épaississeur. Dans l’extraction des métaux de batterie, ces caractéristiques nécessitent des équipements robustes de récupération de nickel et de cobalt pour maintenir stable les circuits de lavage CCD.
Pour repérer et résoudre ces problèmes, une liste de contrôle rapide aide. Voici un tableau reliant les problèmes aux conséquences et aux solutions.
Tableau Rapide « Problème → Conséquence → Ce qu’il Faut Vérifier »
| Problème | Conséquence | Ce qu’il Faut Vérifier |
| Mauvaise clarté du débordement | Contamination en aval dans SX/EW | Mélange dans le puits d’alimentation, ratios de dilution, stratégie de dosage du floculant |
| Basse densité du sous-débit | Pertes accrues d’eau et de métaux solubles | Conception des râteaux et limites de couple, contrôle du niveau du lit, configuration de pompage du sous-débit |
Ce tableau montre comment de petits ajustements dans la séparation solide-liquide peuvent éviter de gros tracas.
Comment les Épaississeurs CCD à Haute Efficacité Améliorent la Récupération et Réduisent l’Utilisation de l’Eau
Passer aux épaississeurs à haute efficacité dans les configurations CCD est rentable dans les usines de nickel et de cobalt. Ils gèrent mieux les pulpes difficiles, extraient plus de métal et recyclent l’eau. Les conceptions comme les cônes profonds conditionnent les solides étroitement, réduisant les pertes. Vérifions les caractéristiques remarquables.
Conception de Cône Profond à Haute Capacité
Les épaississeurs à cône profond, comme ceux de NHD, offrent une capacité de traitement 15 fois supérieure à celle des épaississeurs conventionnels. C’est idéal pour les circuits CCD intégrés dans des espaces restreints. Ils supportent un débit élevé de solides sans empreintes au sol importantes, répondant aux besoins d’extraction de métaux de batterie où l’espace est limité. Cette conception maintient une sédimentation et une séparation efficaces des métaux, même à des taux d’alimentation élevés.
En s’appuyant sur la capacité, la compression est un autre facteur déterminant. Elle est directement reliée à des pertes moindres.
Compression Supérieure du Sous-débit
Les modèles à cône profond de NHD offrent 10 fois la compression par rapport aux épaississeurs standards. Le sous-débit final atteint 46-53% de solides, s’alignant avec les objectifs du CCD pour récupérer le liquide et réduire la perte d’eau. Une solution moins entraînée dans le sous-débit signifie une récupération plus élevée de nickel et de cobalt ainsi qu’un équilibre global de l’eau amélioré à travers l’usine.
Entraînement à Couple Élevé et Robuste
Ces épaississeurs sont équipés de systèmes d’entraînement multiples, de paliers rotatifs robustes, et de lubrification par bain pour un couple de sortie massif. Un moniteur intégré envoie des données en temps réel au centre de contrôle. Dans des environnements de traitement du nickel et du cobalt abrasifs et corrosifs, cette configuration robuste soutient des performances fiables à long terme.
Système de Protection et de Couple en Temps Réel
NHD intègre une surveillance du couple en temps réel avec son dispositif breveté de levée automatique de râteau : lorsque la pulpe inférieure devient trop dense et que le couple augmente vers un seuil critique, le système soulève automatiquement le râteau pour réduire la résistance, puis le replace graduellement en position de fonctionnement une fois les conditions stabilisées. Cette fonction aide à prévenir la surcharge, réduit le risque de coincement du râteau et protège l’épaississeur des arrêts imprévus.
Sélectionner le Bon Partenaire de Fabrication pour Votre Usine
Choisir un partenaire est aussi important que la technologie. Optez pour ceux qui offrent des solutions sur mesure, des tests à l’assistance continue. Ils transforment des idées générales en succès spécifiques au site.
- Tests Laboratoire Personnalisés : Commencez par un travail en laboratoire sur votre pulpe. Les partenaires comme NHD effectuent des tests de sédimentation pour adapter les floculants et les conceptions. Cela identifie ce qui optimise la séparation solide-liquide pour votre aliment de nickel et de cobalt, évitant les approximations. L’ingénierie éprouvée soutient cela. Des cas mondiaux montrent ce qui fonctionne.

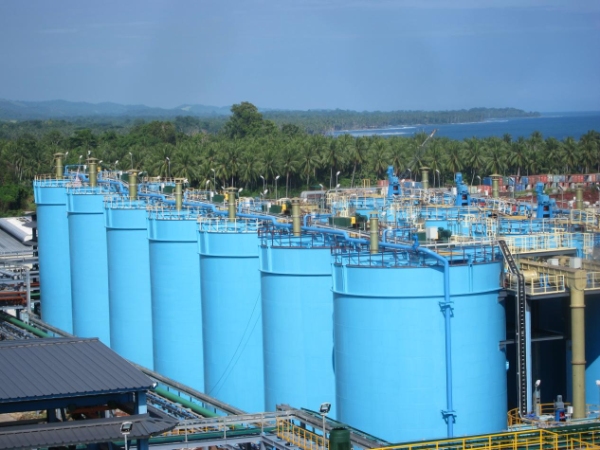

- Ingénierie pour la Performance CCD : NHD a livré dans des situations difficiles. Pour le projet de nickel et de cobalt MCC Ramu en Papouasie-Nouvelle-Guinée, nous avons fourni des épaississeurs CCD Φ36m qui ont géré en douceur des latérites collantes. En Indonésie, pour la fusion de nickel et de cobalt de Lygend Mining, des unités de Φ32m à Φ42m ont amélioré la récupération sous des charges élevées. Ces projets démontrent une performance fiable des CCD dans des applications exigeantes de nickel et de cobalt.
- Support de Démarrage, d’Optimisation, et de Cycle de Vie : Un partenaire d’équipement solide devrait également offrir un support de mise en service, une optimisation des processus et un service à long terme. Cela inclut le réglage du démarrage du couple, de la densité du sous-débit et du niveau du lit, ainsi qu’un support technique continu et l’approvisionnement en pièces de rechange pour réduire les temps d’arrêt. Pour l’extraction des métaux de batterie, cela signifie des performances stables et efficaces des épaississeurs année après année.
Conclusion
Les circuits de lavage CCD combinés avec des épaississeurs à haute efficacité peuvent améliorer la récupération du nickel et du cobalt en minimisant les pertes entraînées et renforcer l’équilibre en eau grâce à un meilleur recyclage. Le succès dépend des caractéristiques de la pulpe et d’un contrôle intelligent. Partagez vos données de base pour une sélection préliminaire et un plan de test sur des épaississeurs personnalisés. Contactez NHD à sales@chinanhd.com pour des solutions avancées.
FAQs
Q : Qu’est-ce qu’un circuit de lavage CCD ?
R : C’est une série d’épaississeurs où la pulpe et l’eau de lavage circulent en sens contraire, lavant les métaux dissous comme le nickel et le cobalt pour une récupération élevée.
Q : Comment les épaississeurs à haute efficacité économisent-ils de l’argent ?
R : Ils réduisent les coûts en augmentant le débit de solides par unité de surface, en améliorant la densité du sous-débit pour minimiser les pertes de métal, et en récupérant plus d’eau de process pour la réutilisation.
Q : Comment les épaississeurs de NHD gèrent-ils le minerai latéritique collant ?
R : Avec des conceptions à cône profond, des levées automatiques de râteau, et une surveillance du couple, ils gèrent les flocs sans perturbation, maintiennent les lits stables même dans les aliments riches en argile.
