Los vehículos eléctricos están impulsando un rápido crecimiento en la demanda de materias primas para baterías. A medida que la producción global de vehículos eléctricos aumenta, la demanda de metales clave para baterías como el níquel y el cobalto sigue creciendo. Sin embargo, recuperar estos metales de manera eficiente después de la lixiviación sigue siendo un gran desafío en el procesamiento hidrometalúrgico. Después de la lixiviación del mineral, las plantas necesitan recuperar la mayor cantidad posible de metal disuelto del lodo, manteniendo al mismo tiempo un bajo uso de agua. Es ahí donde los circuitos de lavado CCD se vuelven esenciales. El CCD, o decantación contracorriente, es un proceso de lavado en múltiples etapas que utiliza espesadores para separar sólidos de líquidos y recuperar valiosos metales disueltos paso a paso. Este método aumenta las tasas de recuperación y recicla más agua de nuevo en el proceso. En este artículo, veremos por qué los espesadores CCD son importantes para la recuperación de níquel y cobalto, los desafíos en la extracción de metales para baterías, y las características de diseño que ayudan a mejorar el rendimiento de la recuperación y la eficiencia del agua.
Conceptos Básicos del Circuito de Lavado CCD: Por Qué Funciona el Lavado Contracorriente
El lavado contracorriente puede sonar técnico, pero es una manera inteligente de limpiar el lodo en etapas. En esta configuración, el agua de lavado limpia contacta los sólidos más «lavados» en la etapa final, extrayendo sistemáticamente los metales disueltos a medida que fluye contracorriente al lodo. Esta configuración optimiza el uso del agua, logrando una recuperación significativamente mayor por unidad de agua en comparación con el lavado convencional cocorriente. Para las plantas que manejan níquel y cobalto, significa mayores rendimientos sin desperdiciar recursos. Ahora, desglosaremos qué realmente implica el CCD en el procesamiento húmedo.
Qué Significa CCD en Hidromet
En hidrometalurgia, el CCD es una cadena de espesadores —a menudo cinco a siete en fila— donde el lodo y el agua de lavado se mueven en direcciones opuestas. La alimentación llega al primer espesador, mezclándose con el desbordamiento del siguiente. Los sólidos se asientan, y el flujo inferior avanza mientras que el licor claro rebosa hacia atrás. Esta acción de vaivén desplaza las impurezas y captura metales solubles como el níquel y el cobalto. Es clave para la separación sólido-líquido en la extracción de metales para baterías, donde incluso pequeñas pérdidas se acumulan. Las operaciones que utilizan circuitos CCD optimizados pueden lograr hasta un 99% de recuperación de los valores disueltos, una mejora notable sobre las configuraciones de etapa única.
Pasando de lo básico, vale la pena notar cómo este proceso aumenta directamente los rendimientos de metal. Tres factores principales impulsan esa mejora, y están directamente relacionados con cómo el CCD maneja el lodo.
Las Tres Palancas Detrás de una Mayor Recuperación
- Palanca 1: Compactación Mejorada del Flujo Inferior. Los circuitos CCD de alta eficiencia minimizan la solución retenida al lograr un empaquetado sólido superior. Alcanzando una densidad del flujo inferior de 46-53% de sólidos en la etapa final, el sistema reduce significativamente el volumen de líquido —y valioso níquel o cobalto— perdido en los relaves.
- Palanca 2: Eficiencia de Desplazamiento Optimizada. El mecanismo de flujo contracorriente crea un potente gradiente de concentración. A medida que el agua de lavado limpia contacta los sólidos más «lavados» al final del circuito, elimina sistemáticamente los metales disueltos restantes, maximizando la recuperación mientras minimiza la compensación de agua dulce.
- Palanca 3: Claridad Superior del Desbordamiento. Mantener un sobrenadante estable es crítico para la extracción mediante solventes (SX) o precipitación posteriores. Estos espesadores mantienen los sólidos en suspensión por debajo de 0,2 g/L, evitando la contaminación y el ensuciamiento de las etapas hidrometalúrgicas subsecuentes.
Qué Significa «Alta Eficiencia»
Los espesadores de alta eficiencia asientan sólidos más rápidamente, manejando hasta 15 veces el rendimiento por metro cuadrado en comparación con las unidades antiguas. También incrementan la densidad del flujo inferior —10 veces la compresión— mientras mantienen el torque constante. El desbordamiento se mantiene consistentemente claro, incluso con alimentaciones variables. Y recuperan más agua de proceso, reduciendo la demanda de agua fresca al reciclar el desbordamiento. En el asentamiento y separación de metales, estos rasgos significan operaciones más fluidas y costos más bajos.
CCD de Níquel/Cobalto: Recuperación Típica y Desafíos de Agua
Los minerales de níquel y cobalto, especialmente los lateríticos, presentan lodos difíciles para los circuitos CCD. Las partículas finas y los lodos ricos en arcilla pueden ralentizar el asentamiento, reducir la eficiencia de lavado e incrementar las pérdidas de agua en todo el circuito. En algunas operaciones, un pobre asentamiento de sólidos puede disminuir la recuperación de metales y aumentar la presión sobre los recursos hídricos limitados. Los espesadores de alta eficiencia ayudan, pero conocer los problemas comunes es clave para solucionarlos. Veamos qué tensiones afrontan estos sistemas.
Características Comunes del Lodo Ni/Co Que Estresan el CCD
Las partículas finas y el alto contenido de arcilla ralentizan el asentamiento, llevando a desbordamientos turbios por encima de 1 g/L de sólidos. Eso contamina el licor fecundo. Los flóculos pegajosos, sensibles al cizallamiento, pueden hacer inestables las camas —el desbordamiento varía salvajemente. Los licores de lixiviación ácidos también pueden acelerar el desgaste de equipos mediante la corrosión y la abrasión, aumentando las demandas de mantenimiento. Variaciones en la densidad de alimentación, típicamente de 10% a 30% de sólidos, así como cambios en la distribución del tamaño de partículas, complican aún más el control del espesador. En la extracción de metales para baterías, estos rasgos exigen equipos robustos de recuperación de níquel y cobalto para mantener estables los circuitos de lavado CCD.
Para detectar y resolver estos problemas, una lista de verificación rápida resulta útil. Aquí hay una tabla que vincula problemas con consecuencias y soluciones.
Tabla Rápida de «Problema → Consecuencia → Qué Revisar»
| Problema | Consecuencia | Qué Revisar |
| Mala claridad del desbordamiento | Contaminación posterior en SX/EW | Mezcla del pozo de alimentación, relaciones de dilución, estrategia de dosificación de floculante |
| Baja densidad del flujo inferior | Mayores pérdidas de agua y metales solubles | Diseño del rastrillo y límites de torque, control del nivel de cama, configuración de bombeo del flujo inferior |
Esta tabla muestra cómo pequeños ajustes en la separación sólido-líquido pueden prevenir grandes dolores de cabeza.
Cómo los Espesadores CCD de Alta Eficiencia Mejoran la Recuperación y Reducen el Uso de Agua
Actualizarse a espesadores de alta eficiencia en configuraciones CCD rinde frutos en plantas de níquel y cobalto. Manejan mejor los lodos difíciles, extrayendo más metal y reciclando agua. Diseños como los conos profundos compactan los sólidos, reduciendo las pérdidas. Veamos las características destacadas.
Diseño de Alta Capacidad con Cono Profundo
Espesadores de cono profundo, como los de NHD, ofrecen 15 veces la capacidad de procesamiento de los normales. Eso es ideal para circuitos CCD en espacios reducidos. Soportan un alto rendimiento de sólidos sin ocupar mucho espacio, satisfaciendo necesidades de extracción de metales para baterías donde el área es limitada. Este diseño mantiene eficiente el asentamiento y separación de metales, incluso a altas tasas de alimentación.
Construyendo sobre la capacidad, la compresión es otro cambio de juego. Se relaciona directamente con menores pérdidas.
Mayor Compresión de Flujo Inferior
Los modelos de cono profundo de NHD entregan 10 veces más compresión que los espesadores estándar. El flujo inferior final de lavado alcanza un 46-53% de sólidos, alineándose con los objetivos del CCD para recuperar licor y reducir la pérdida de agua. Menor solución retenida en el flujo inferior significa una mayor recuperación de níquel y cobalto, así como un mejor balance general de agua en toda la planta.
Accionamiento de Alto Torque y Alta Resistencia
Estos espesadores están equipados con sistemas de transmisión múltiple, rodamientos rotativos de alta resistencia, y lubricación por baño para un salida de torque masiva. Un monitor integrado envía datos en tiempo real al centro de control. En ambientes abrasivos y corrosivos de procesamiento de níquel y cobalto, esta configuración de alta resistencia soporta un rendimiento confiable a largo plazo.
Sistema de Protección y Torque en Tiempo Real
NHD integra monitoreo de torque en tiempo real con su dispositivo patentado de elevación automática del rastrillo: cuando el lodo del fondo se vuelve excesivamente denso y el torque se eleva hacia un umbral crítico, el sistema levanta automáticamente el rastrillo para aliviar la resistencia, luego lo devuelve gradualmente a su posición operativa una vez que las condiciones se estabilizan. Esta función ayuda a prevenir sobrecargas, reducir el riesgo de atasco del rastrillo y proteger el espesador de paradas no planificadas.
Selecciona el Socio de Fabricación Adecuado para Tu Planta
Elegir un socio importa tanto como la tecnología. Busca aquellos que ofrezcan soluciones personalizadas, desde pruebas hasta ayuda continua. Ellos convierten ideas generales en éxitos específicos.
- Pruebas de Laboratorio Personalizadas: Comienza con trabajo de laboratorio en tu lodo. Socios como NHD realizan pruebas de asentamiento para hacer coincidir floculantes y diseños. Esto determina lo que mejora la separación sólido-líquido para tu alimentación de níquel y cobalto, evitando conjeturas. La ingeniería probada respalda eso. Casos globales muestran lo que funciona.

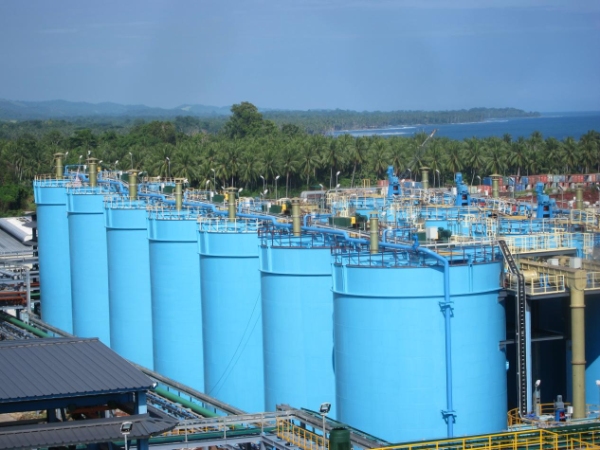

- Ingeniería para el Rendimiento CCD: NHD ha entregado en situaciones difíciles. Para el Proyecto de Níquel y Cobalto de MCC Ramu en Papúa Nueva Guinea, suministramos espesadores CCD Φ36m que manejaron lateritas pegajosas sin problemas. En Indonesia, para el fundidor de níquel y cobalto de Lygend Mining, las unidades de Φ32m a Φ42m mejoraron la recuperación bajo altas cargas. Estos proyectos demuestran un rendimiento CCD confiable en aplicaciones exigentes de níquel y cobalto.
- Puesta en Marcha, Optimización y Soporte de Ciclo de Vida: Un socio de equipo fuerte también debe proporcionar soporte de puesta en marcha, optimización de procesos y servicio a largo plazo. Esto incluye ajuste de inicio de torque, densidad del flujo inferior y nivel de cama, junto con soporte técnico continuo y suministro de piezas de repuesto para reducir el tiempo de inactividad. Para la extracción de metales para baterías, esto significa un rendimiento constante y eficiente de espesadores año tras año.
Conclusión
Los circuitos de lavado CCD combinados con espesadores de alta eficiencia pueden mejorar la recuperación de níquel y cobalto minimizando las pérdidas retenidas y mejorar el balance hídrico mediante un mejor reciclaje. El éxito depende de las características del lodo y un control inteligente. Comparte tus datos básicos para una selección preliminar y plan de pruebas en espesadores personalizados. Contacta a NHD en sales@chinanhd.com para soluciones avanzadas.
Preguntas Frecuentes
P: ¿Qué es un circuito de lavado CCD?
R: Es una serie de espesadores donde el lodo y el agua de lavado fluyen en direcciones opuestas, eliminando metales disueltos como el níquel y el cobalto para una alta recuperación.
P: ¿Cómo ahorran dinero los espesadores de alta eficiencia?
R: Reducen costos al incrementar el rendimiento de sólidos por unidad de área, mejorando la densidad del flujo inferior para minimizar las pérdidas de metal y recuperando más agua de proceso para su reutilización.
P: ¿Cómo manejan los espesadores de NHD el mineral laterítico pegajoso?
R: Con diseños de cono profundo, elevación automática de rastrillos y monitoreo de torque, gestionan los flóculos sin interrupciones, manteniendo las camas estables incluso en alimentaciones con alta proporción de arcilla.
