في الربيع الماضي، واجه أحد منشآت البتروكيماويات الكبرى فشلًا مفاجئًا في الضاغط. تكلفت الإصلاحات حوالي 300,000 دولار. كما فقدت المنشأة ثلاثة أيام كاملة من الإنتاج. السبب؟ تيار صغير ومستمر من القطرات السائلة التي تتسرب من منظف الغاز الرئيسي.
تواجه المصانع الكيميائية تحديات كبيرة مثل تسرب السوائل وانخفاض الضغط، مما يتسبب بأضرار خطيرة للمعدات وتوقفات خطيرة في الإنتاج. يعتبر فاصل الشباك السلكي (الذي يعرف أيضا بمزيل الضباب) جزءًا أساسيًا من البرج. فهو يزيل القطرات السائلة المحبوسة من مجاري الغاز.
الترقية من الأجزاء الداخلية القديمة للبرج إلى فواصل الشباك السلكية الحديثة ضرورية لحماية الأرباح والامتثال للقواعد البيئية الصارمة. إذا كان غاز العادم لديك يبقى رطبًا، فأنت تقوم بنثر المال في الهواء حرفيًا. دعونا نلقي نظرة على كيفية عمل هذه الوسائد المعدنية البسيطة لكنها القوية. سنرى أيضًا كيف تطورت التكنولوجيا. ثم سنراجع أي إصدار هو الأنسب لمصنعك.
كيف تعمل فواصل الشباك السلكية
فهم الفيزياء الأساسية للأجزاء الداخلية للبرج يساعد المشغلين على اتخاذ قرارات شراء أفضل. قبل أن نلقي نظرة على الطرز والمواد المختلفة، يجب أن نرى ما يحدث. يصطدم الغاز السريع بالوسادة الكثيفة من الأسلاك المنسوجة داخل عمود الفصل الطويل الخاص بك.
المبدأ الأساسي: الإرتطام الذاتي
فكر فيها مثل قيادة السيارة عبر سرب من الحشرات. يتدفق الهواء بسلاسة حول الزجاج الأمامي، ولكن الحشرات الثقيلة تصطدم مباشرة بالزجاج. عندما يندفع الغاز المتسخ إلى الأعلى في البرج، يحمل قطرات صغيرة من السائل. عندما يدخل هذا الغاز إلى وسادة الفاصل، يمكنه بسهولة الانحناء والنسيج عبر المتاهة السلكية المشدودة.
ومع ذلك، فإن القطرات السائلة أثقل بكثير. لا يمكنها الدوران بسرعة كافية. بسبب زخمها، تصطدم مباشرة بالأسلاك المعدنية. يطلق المهندسون على هذه العملية اسم الإرتطام الذاتي. بمجرد اصطدامها بالسلك، تبقى ملتصقة. ومع اصطدام المزيد من القطرات في نفس المكان، تندمج وتنمو لتتشكل قطرات أكبر. ثم يجذبها الجاذبية إلى أسفل الخزان.
تكلفة عدم الكفاءة: تسرب السوائل
إذا حاولت المصنع توفير بعض المال عن طريق التشغيل بدون مزيل ضباب مناسب، ستكون النتائج مؤلمة. يحدث تسرب السوائل عندما تسافر المذيبات الثمينة أو الأحماض المسببة للتآكل إلى الأعلى والخارج مع الغاز. هذا لا يهدر المواد الكيميائية المكلفة فحسب، بل يدمر أيضًا المعدات النهائية بسرعة.
تعتبر قطرة واحدة من حمض الكبريتيك المتحركة بسرعة عالية مثل رصاصة صغيرة. ستخرق الأنابيب الفولاذية وتدمر شفرات التوربينات المكلفة في أشهر بدلاً من سنوات. كما أنك تواجه خطر الفشل في اجتياز اختبارات الانبعاثات البيئية المحلية.
عنق زجاجة تشغيلية: مخاطر الصيانة
حتى فواصل الشباك السلكية الرائدة تتسخ في النهاية. تتراكم الجسيمات الصلبة والوحل الكيميائي اللاصق داخل الأسلاك المنسوجة مع مرور الوقت. هذا يخلق عنق زجاجة تشغيلية خطيرًا.
تقليديًا، كان تنظيف الوسادة المسدودة يتطلب إيقاف البرج بالكامل. وكان يتطلب فتح الفتحات الفولاذية الثقيلة. ثم يدخل العمال إلى مكان مظلم وسام مع معدات التنفس. إنها وظيفة خطيرة ومرهقة تضطر إلى إيقاف خط الإنتاج الكامل عن جني المال لعدة أيام.
رحلة عبر ثلاثة أجيال من تكنولوجيا فواصل الشباك
لم تحدث تكنولوجيا الفصل الصناعي في ليلة وضحاها. على مدار الثلاثين سنة الماضية، تعلم المهندسون من عدد لا يحصى من إيقافات المصانع والعمود المسدودة بشدة. لقد تطور تصميم فواصل الشباك السلكية من إسفنجة معدنية بسيطة إلى نظام معقد هندسيًا. إنه يساعد على حماية أرباحك وسلامة العمال.

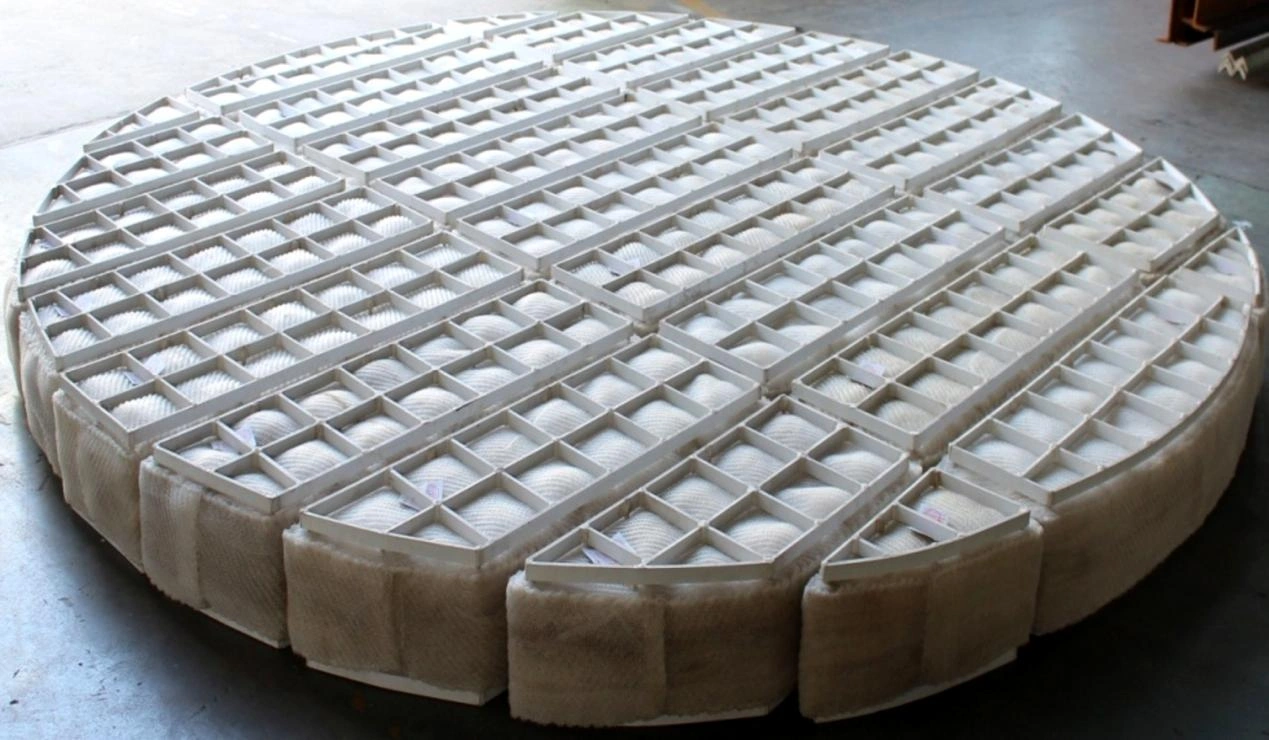

الجيل الأول: وسائد الشباك السلكي القياسية
تبدأ القصة مع وسادة الفاصل القياسية. اعتبرها العامل الصناعي الأساسي، المصممة لمهام الفصل الروتينية بين الغاز والسائل. أهم مزاياها هي بساطتها. إنها تتطلب مساحة صغيرة، وتزن قليلاً جدًا، وتخلق مقاومة منخفضة لتدفق الغاز.
إذا كان لديك برج قياسي بحدود المساحة الأساسية وميزانية ضيقة، فإن الجيل الأول يوفر قيمة كبيرة. يتعامل مع متطلبات المصنع القياسية بدون ميزات متقدمة.
الجيل الثاني: ثورة فواصل الدرج
بمرور الوقت، تعب مديرو المصانع من إرسال العمال إلى داخل الخزانات السامة. أدت هذه الإحباطات العميقة إلى ابتكار فواصل الدرج. بوصفها رائدة في الصناعة، فإن NHD هي المؤسسة الوحيدة التي شاركت في صياغة معيار HG/T21586-1998 لفواصل الدرج (براءة الاختراع رقم ZL93246402.5). تمثلت نقطة الخلل الأساسية التي تم حلها في الصيانة.
يمكن سحب الوسادة كدرج المكتب مباشرة من خارج البرج. لا يحتاج العمال أبدًا إلى الدخول إلى الداخل. يُقلل هذا من أوقات التنظيف والإصلاح من 48 ساعة إلى 4 ساعات فقط، مما يقلل بشكل كبير من تكاليف الصيانة. كما أنه مرن للغاية، مما يسمح للمشغلين بتثبيت ألواح مسدودة بسهولة لتتناسب مع فترات التشغيل المنخفضة الحمل.
الجيل الثالث: اختراق فواصل النوع V
القفزة الأخيرة في تكنولوجيا الفصل هي فاصل النوع V (براءة الاختراع رقم ZL97236744.6). عندما يتحرك الغاز بسرعة كبيرة داخل البرج، يتصرف أحيانًا كريح قوية تهب الماء من سطح المنزل. يقوم بتمزيق قطرات الماء المتجمعة من الأسلاك، وهي مشكلة تُعرف باسم الانجراف الثانوي.
تغيرت الهندسة الخاصة بالنوع V بشكل كامل مسار السوائل. يسلك الغاز مسارًا محددًا، بينما تستنزف السوائل مسارًا مختلفًا تمامًا. هذا يمنع الانجراف الثانوي بشكل شبه كامل.
تعمل طبقة واحدة من هذه الشباك السلكية المتعرجة بنفس كفاءتها كطبقتين من الوسادة القياسية. بالإضافة إلى ذلك، يزيد التصميم المتموج من منطقة التصفية بنسبة 15%. وهذا يوفر للمشغلين مساحة أكبر لضبط سرعات الغاز ومقاومة التدفق.
كيفية اختيار فاصل الشباك السلكي المناسب؟
اختيار المزيل الضبابي الخاطئ سيؤدي إما إلى اختناق برجك أو السماح للمواد الكيميائية الخطيرة بالهروب إلى الغلاف الجوي. اختيار فاصل مناسب يتطابق مع بيئتك الكيميائية ومعدلات التدفق إلى هيكل الوسادة. إليك إطار عمل عملي لإرشادك في الشراء.
تعريف مؤشرات الأداء الرئيسية (KPIs)
يجب عليك النظر بعناية إلى ثلاثة أرقام رئيسية قبل تقديم الطلب.
- سرعة التشغيل:لكل وسادة نافذة فعالة. إذا كان الغاز يتحرك ببطء شديد، فإن القطرات تطفو دون أن تضرب الأسلاك. إذا كان يتحرك بسرعة كبيرة، فإنه يتسبب في فيضان ويدفع الماء للخارج من الأعلى.
- تراجع الضغط:شبكة أكثر كثافة تلتقط المزيد من الماء. لكنها تجعل مراوحك الصناعية الكبيرة تعمل بجهد أكبر. وهذا يزيد بسرعة فاتورة الكهرباء الخاصة بك.
- توزيع حجم القطرات:يجب أن تطابق كثافة السلك مع المدى الدقيق بالجسيمات السائلة لديك. يبلغ عرض شعرة الإنسان حوالي 70 ميكرومتر، لكن الوسادة الجيدة تحتاج لالتقاط الجسيمات الصغيرة بين 2 و5 ميكرومتر.
مصفوفة اختيار المزيل الضبابي
استخدم دليل المرجع السريع هذا لمطابقة نمط مع احتياجات مصنعك:
| نوع فاصل الضباب | الكفاءة | سهولة الصيانة | القدرة | المقاومة | التطبيق النموذجي |
| الوسادة القياسية | عادية (تلتقط >5 μm) | صعبة (تتطلب الدخول إلى البرج) | متوسطة | منخفضة | فصل الغاز والسائل الأساسي في الأبراج الصغيرة القياسية. |
| فاصل الدرج | عالي | غاية في السهولة (يتم سحبه من الخارج) | متوسطة-عالية | منخفضة | المصانع التي تحتاج إلى تنظيف متكرر وسلامة عالية للعمال. |
| فاصل النوع V | عالي جداً | متوسطة-سهلة | عالية جداً | منخفضة جداً | أبراج عالية سرعة الغاز معرضة للانجراف الثانوي. |
اختيار المواد ومقاومة التآكل
التصميم الجميل لا يساوي شيئًا إذا ذابت المعدن في حمام من الحمض. علوم المعادن تهم كثيرًا.
- خيارات المعدن: بالنسبة للماء العادي والمواد الكيميائية البسيطة، يعمل الفولاذ المقاوم للصدأ 304 أو 316L بشكل مثالي ويوفر المال. ولكن إذا كان البرج الخاص بك يتعامل مع الأحماض العدوانية أو الغازات المرتفعة في درجة الحرارة، فيجب عليك الترقية. استخدم سبائك نادرة مثل Monel أو التيتانيوم لمنع الإخفاقات المفاجئة.
- الحلول غير المعدنية: في بعض الأحيان، يكون المعدن هو الاختيار الخاطئ تمامًا. عند التعامل مع الأحماض أو القواعد المسببة للتآكل عند درجات حرارة أقل، تعمل الخيارات البلاستيكية بشكل أفضل. يقدم PP (البولي بروبيلين) أو PTFE (التفلون) حماية قوية وعمر خدمة طويل.
لماذا تتعاون مع NHD لاحتياجاتك في إزالة الضباب؟
شراء الأجزاء الداخلية للبرج من وسيط غالبًا ما يؤدي إلى عدم التوافق بين الأجزاء وتأخر الشحن. تحتاج إلى مصنع مباشر يفهم حقًا الواقع القاسي للعمليات الكيميائية. الشراكة مع مصنع يتحكم في خط الإنتاج الكامل يوفر لك أسعارًا أفضل، وتسليم أسرع، ودعم موثوق. NHD تمتلك أكثر من 30 عامًا من الخبرة العميقة والعملية في إنتاج الشباك السلكي. تدير عملية تصنيع متكاملة وشاملة، NHD تخدم كوحدة تصنيع معينة لوزارة الكيمياء الصينية. كما أنها تخدم الشركة العامة للمعادن غير الحديدية وصناعة البتروكيماويات في الصين.
نحن لا نقلد التصاميم القديمة ببساطة. باعتبارها الكاتبة الوحيدة لمعيار HG/T21586-1998 الوطني لفواصل الدرج، قادت NHD السوق. وقد فعلت ذلك من خلال تطوير ثلاثة أجيال متميزة من معدات الفصل. عند الشراء من NHD، ستحصل على هندسة مثبتة لتحدياتك الصناعية الأصعب، وليس على تخمين.
الخاتمة
إن تطور فواصل الشباك السلكية يحل قضايا حرجة مثل الصيانة الخطرة وتسرب السوائل المكلف. سواء كنت تدير منشأة معالجة صغيرة إقليمية أو مصفاة ضخمة، فإن الترقية إلى تكنولوجيا الفصل المتقدمة تقدم عمليات أكثر أمانًا وأكثر ربحية بكثير.
لا تدع المواد الكيميائية الثمينة تهرب من مداخلك. اتصل بنا اليوم على sales@chinanhd.com أو عبر WhatsApp +86 1366732427 للحصول على الأجزاء الداخلية للأبراج المخصصة ذات الأداء العالي والمصممة خصيصًا لتلبية احتياجاتك الدقيقة.
أسئلة مكررة
س: ما هي الوظيفة الأساسية لفاصل الشباك السلكي؟
ج: يعمل كحاجز معدني فيزيائي لالتقاط وإزالة القطرات السائلة الصغيرة من مجاري الغاز المتدفقة داخل الأبراج.
س: كيف يحسن فاصل الدرج أمان المصنع؟
ج: يسمح لعمال الصيانة بسحب الوسادة من الخارج. هذا يتجنب الخطر الكبير لدخول المساحات الضيقة والسامة داخل الأبراج.
س: ما هو تأثير سرعة الغاز على تحديد وسادة الفاصل؟
ج: يجب أن يتحرك الغاز بسرعة تكفي لإجبار القطرات الثقيلة على الاصطدام بالأسلاك، ولكن بسرعة بطيئة تكفي لتجنب اندفاع المياه المجمعة للخارج.
