Le printemps dernier, une grande usine pétrochimique a subi une défaillance soudaine de compresseur. Cela a coûté près de 300 000 $ en réparations. L’usine a également perdu trois jours de production. Le coupable ? Un flux continu de minuscules gouttelettes de liquide échappant à leur épurateur de gaz principal.

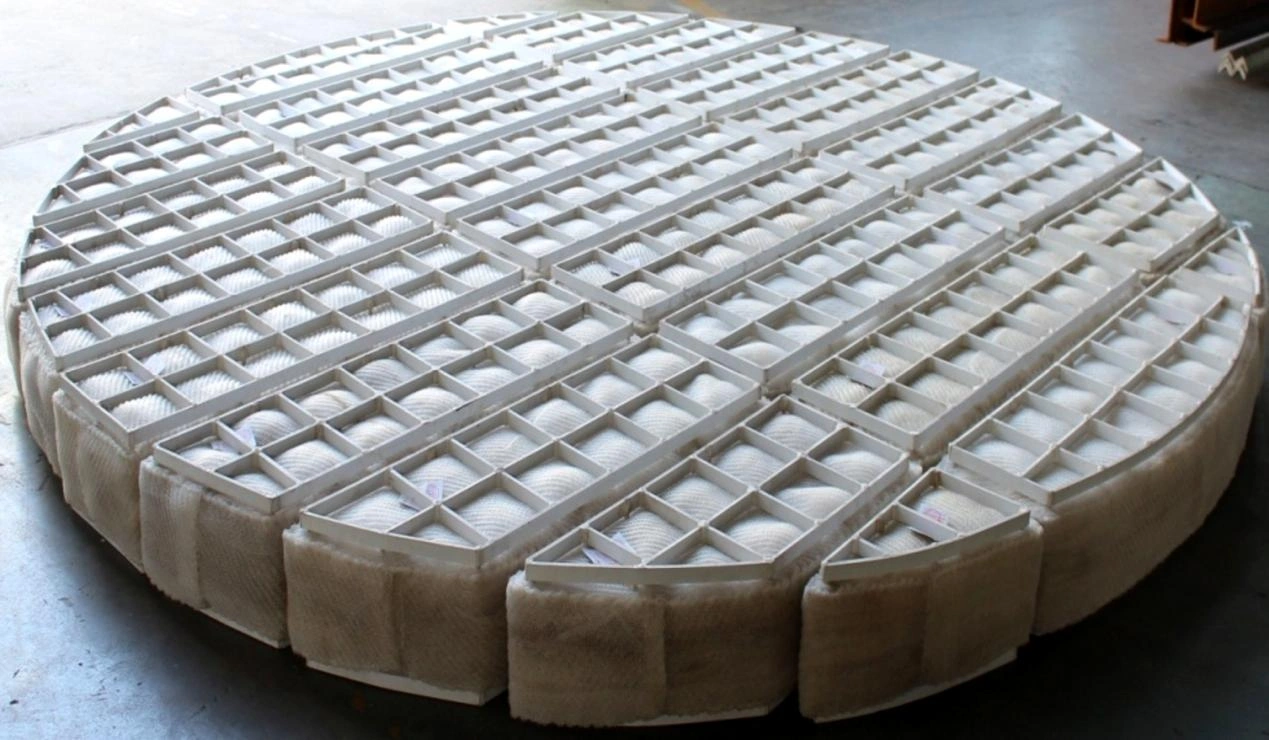

Les usines chimiques sont confrontées à des défis majeurs comme le transport de liquide et les pertes de pression, qui causent des dommages coûteux aux équipements et des arrêts dangereux. Un séparateur à mailles métalliques (également connu sous le nom d’éliminateur de brouillard) est une pièce clé de la tour. Il élimine les gouttelettes de liquide piégées dans les flux de gaz.
Passer d’un intérieur de tour obsolète à des séparateurs à mailles métalliques modernes est essentiel pour protéger les bénéfices et respecter les règles environnementales strictes. Si votre gaz d’échappement reste humide, vous jetez littéralement de l’argent dans l’air. Voyons comment ces simples mais puissants tampons métalliques fonctionnent réellement. Nous verrons également comment la technologie a évolué. Ensuite, nous examinerons quelle version est la plus adaptée à votre usine.
Comment fonctionnent les séparateurs à mailles métalliques
Comprendre la physique de base d’un intérieur de tour aide les opérateurs à prendre de bien meilleures décisions d’achat. Avant de regarder les différents modèles et matériaux, nous devons voir ce qui se passe. Le gaz en mouvement rapide frappe un tampon dense de fil tricoté à l’intérieur de votre haute colonne de séparation.
Le principe de base : L’impact inertiel
Pensez-y comme à la conduite d’une voiture à travers un essaim d’insectes. L’air s’écoule en douceur autour de votre pare-brise, mais les gros insectes s’écrasent directement sur le verre. Lorsque le gaz sale monte dans une tour, il transporte de minuscules gouttes de liquide. Lorsque ce gaz pénètre dans le tampon du séparateur, le gaz peut facilement se plier et se faufiler à travers le labyrinthe serré de fils.
Cependant, les gouttes de liquide sont beaucoup plus lourdes. Elles ne peuvent pas tourner assez vite. En raison de leur impulsion, elles s’écrasent directement sur les fils métalliques. Les ingénieurs appellent ce processus impact inertiel. Une fois qu’elles atteignent le fil, elles adhèrent. À mesure que d’autres gouttes frappent le même endroit, elles fusionnent et grossissent en plus grosses gouttes. La gravité les fait ensuite descendre vers le bas du réservoir.
Le coût de l’inefficacité : Transport de liquide
Si une usine tente d’économiser quelques dollars en fonctionnant sans un éliminateur de brouillard adéquat, les résultats sont douloureux. Le transport de liquide se produit lorsque des solvants précieux ou des acides corrosifs montent et sortent avec le gaz. Cela gaspille non seulement des produits chimiques coûteux, mais détruit également rapidement les équipements en aval.
Une seule goutte d’acide sulfurique se déplaçant à grande vitesse agit comme une minuscule balle. Elle ronge les tuyaux en acier et ruine les pales de turbine coûteuses en quelques mois au lieu de plusieurs années. Vous risquez également d’échouer aux tests locaux des émissions environnementales.
Goulot d’étranglement opérationnel : Dangers liés à l’entretien
Même un séparateur à mailles métalliques de premier ordre finit par se salir. Des particules solides et une boue chimique collante s’accumulent à l’intérieur des fils tricotés au fil du temps. Cela crée un sérieux goulot d’étranglement opérationnel.
Traditionnellement, nettoyer un tampon bloqué signifiait arrêter toute la tour. Cela nécessitait l’ouverture de lourds trous d’homme en acier. Ensuite, les travailleurs entraient dans un espace sombre et toxique avec un équipement respiratoire. C’est un travail dangereux et épuisant qui oblige toute votre chaîne de production à cesser de gagner de l’argent pendant plusieurs jours.
Un voyage à travers trois générations de technologie de séparateur
La technologie de séparation industrielle ne s’est pas développée du jour au lendemain. Au cours des trois dernières décennies, les ingénieurs ont appris de nombreuses fermetures d’usine et de colonnes gravement bloquées. Le design des séparateurs à mailles métalliques est passé d’une simple éponge métallique à un système hautement ingénieré. Il aide à protéger vos bénéfices et la sécurité des travailleurs.
La 1ère génération : Tampons à mailles métalliques standards
L’histoire commence avec le tampon de séparateur standard. Pensez à cela comme votre cheval de bataille industriel de base, conçu pour les tâches quotidiennes de séparation gaz-liquide. Son principal argument de vente est sa simplicité. Il a une petite empreinte physique, pèse très peu et crée une faible résistance au flux de gaz.
Si vous avez une tour standard avec des limites d’espace de base et un budget serré, cette première génération offre une grande valeur. Elle répond aux demandes standard de l’usine sans caractéristiques sophistiquées.
La 2ème génération : La révolution du séparateur à tiroir
Finalement, les responsables d’usine en ont eu assez d’envoyer des travailleurs dans des réservoirs toxiques. Cette profonde frustration a conduit à l’invention du séparateur à tiroir. En tant que leader de l’industrie, NHD est la seule entreprise à avoir participé à la rédaction de la norme HG/T21586-1998 pour les séparateurs à tiroirs (brevet n° ZL93246402.5). Le principal problème qu’il a résolu était l’entretien.
Vous pouvez retirer le tampon comme un tiroir de bureau directement depuis l’extérieur de la tour. Les travailleurs n’ont jamais à entrer à l’intérieur. Cela réduit les temps de nettoyage et de réparation de 48 heures à seulement 4 heures, réduisant considérablement les coûts de maintenance. Il est également très flexible, permettant aux opérateurs d’installer facilement des plaques aveugles pour correspondre aux périodes d’exploitation à charge réduite.
La 3ème génération : La percée du séparateur V-Type
Le dernier saut technologique en matière de séparation est le séparateur V-Type (brevet n° ZL97236744.6). Lorsque le gaz se déplace trop vite à l’intérieur d’une tour, il agit parfois comme un vent fort soufflant l’eau d’un toit. Il arrache les gouttelettes d’eau collectées des fils, un problème connu sous le nom de ré-entrainment secondaire.
La géométrie en V change complètement le chemin du fluide. Le gaz prend une route spécifique, tandis que le liquide s’écoule par un chemin complètement différent. Cela arrête presque parfaitement le ré-entrainment secondaire.
Une seule couche de cette maille métallique ondulée fonctionne aussi bien que deux couches d’un tampon standard. De plus, le design en vagues augmente la surface de filtration de 15%. Cela donne aux opérateurs plus d’espace pour ajuster les vitesses de gaz et la résistance du flux.
Comment choisir le bon séparateur à mailles métalliques ?
Choisir le mauvais éliminateur de brouillard va soit étouffer votre tour, soit laisser des produits chimiques dangereux s’échapper dans l’atmosphère. Un bon processus de sélection d’un séparateur correspond à votre environnement chimique et aux débits avec la structure du tampon. Voici un cadre pratique pour guider votre achat.
Définir les indicateurs clés de performance (ICP)
Vous devez examiner de près trois chiffres principaux avant de passer commande.
- Vitesse de fonctionnement :Chaque tampon a une fenêtre efficace. Si le gaz se déplace trop lentement, les gouttes passent à travers sans heurter les fils. S’il se déplace trop vite, il cause des inondations et pousse l’eau vers le haut.
- Perte de pression :Une maille plus dense attrape plus d’eau. Mais elle oblige vos grands ventilateurs industriels à travailler plus dur. Cela augmente rapidement votre facture d’électricité.
- Distribution de la taille des gouttelettes :Vous devez faire correspondre la densité du fil à la plage micronique spécifique de votre liquide résiduel. Un cheveu humain fait environ 70 μm de large, mais un bon tampon doit attraper de minuscules particules entre 2 et 5 μm.
Le tableau de sélection du séparateur
Utilisez ce guide de référence rapide pour faire correspondre un style à vos besoins d’usine :
| Type de séparateur | Efficacité | Facilité d’entretien | Capacité | Résistance | Application typique |
| Tampon standard | Normale (capture >5 μm) | Difficile (nécessite l’entrée dans la tour) | Moyenne | Basse | Séparation gaz-liquide basique dans de petites tours standard. |
| Séparateur à tiroir | Haute | Très facile (se retire de l’extérieur) | Moyenne-Haute | Basse | Usines nécessitant un nettoyage fréquent et une haute sécurité des travailleurs. |
| Séparateur V-Type | Très haute | Moyenne-Facile | Très haute | Très basse | Tours à haute vitesse de gaz sujettes au ré-entrainment secondaire. |
Sélection des matériaux et résistance à la corrosion
Un beau design ne vaut rien si le métal fond dans un bain d’acide. La métallurgie compte énormément.
- Options métallurgiques :Pour l’eau et les produits chimiques légers standard, l’acier inoxydable 304 ou 316L fonctionne parfaitement et économise de l’argent. Mais si votre tour manipule des acides agressifs ou des gaz corrosifs à haute température, vous devez passer à des alliages exotiques comme Monel ou le titane pour éviter les pannes soudaines.
- Solutions non métalliques :Parfois, le métal est tout simplement le mauvais choix. Lorsque vous manipulez des acides ou des bases hautement corrosifs à basse température, les options en plastique fonctionnent mieux. Le PP (polypropylène) ou le PTFE (Téflon) offrent une forte protection et une longue durée de vie.
Pourquoi faire confiance à NHD pour vos besoins en séparateurs
Acheter des composants de tour à un intermédiaire conduit souvent à des pièces mal assorties et à des expéditions retardées. Vous avez besoin d’un fabricant direct qui comprend vraiment les dures réalités du traitement chimique. S’associer à une usine qui contrôle l’ensemble de la chaîne de production vous offre de meilleurs prix, une livraison plus rapide et un support fiable. NHD apporte plus de 30 ans d’expérience pratique approfondie dans la production de mailles métalliques. Opérant un processus de fabrication complet en une seule étape, NHD sert de fabricant désigné pour le ministère chinois de la chimie. Il sert également la compagnie générale des métaux non-ferreux et l’industrie pétrochimique en Chine.
Nous ne faisons pas simplement une copie de vieux designs. En tant que seul rédacteur d’entreprise de la norme nationale HG/T21586-1998 pour les séparateurs à tiroirs, NHD a dirigé le marché. Il a fait cela en développant trois générations distinctes d’équipements de séparation. Lorsque vous achetez chez NHD, vous obtenez une ingénierie éprouvée pour vos défis industriels les plus difficiles, pas du hasard.
Conclusion
L’évolution des séparateurs à mailles métalliques résout des problèmes critiques comme la maintenance dangereuse et le transport de liquides coûteux. Que vous gériez une petite usine régionale de traitement ou une énorme raffinerie, passer à une technologie de séparation avancée permet des opérations plus sûres et bien plus rentables.
Ne laissez plus de précieux produits chimiques s’échapper de vos cheminées. Contactez-nous dès aujourd’hui à sales@chinanhd.com ou via WhatsApp +86 1366732427 pour des composants internes de tour personnalisés et performants, adaptés à vos besoins spécifiques.
FAQ
Q : Quelle est la fonction d’un séparateur à mailles métalliques ?
R : Il agit comme une barrière métallique physique pour capturer et enlever les minuscules gouttes de liquide des flux de gaz circulant à l’intérieur des tours.
Q : Comment un séparateur à tiroir améliore-t-il la sécurité de l’usine ?
R : Il permet aux travailleurs de maintenance de retirer le tampon de l’extérieur. Cela évite le principal danger d’entrer dans des espaces confinés et toxiques de la tour.
Q : Quel est l’impact de la vitesse du gaz sur la sélection du tampon de séparateur ?
R : Le gaz doit se déplacer assez rapidement pour forcer les gouttes lourdes à entrer dans les fils, mais suffisamment lentement pour éviter de souffler l’eau collectée à l’extérieur.
