موزع الأحماض متعدد الأطباق: الحل لمشاكل الانسداد، التآكل وتدفق السوائل السيئ

ما نوع الفوضى التي قد تحدث إذا ضاقت فجأة أنابيب المياه في مدينةٍ ما في بعض المناطق، أو تعرضت لتآكل شديد، أو شهدت توزيعاً غير متساوٍ للمياه إلى مناطق مختلفة — البعض سيتعرض للفيضانات، والبعض الآخر سيجف، وسيتوقف النظام بالكامل عن العمل. هذا يشبه كثيراً ما يحدث في المصانع الكيميائية الكبيرة، أو المصافي، أو مصانع الأسمدة، أو محطات الطاقة التي تعمل بالفحم عندما تواجه الموزعات الحمضية مشاكل. تعمل هذه الأجهزة بمثابة شرايين حيوية، تنشر الحمض بالتساوي عبر الأبراج لعمليات مثل تنقية الغاز أو التفاعلات الكيميائية. ومع ذلك، فقد عانت التصاميم التقليدية مثل موزعات الأنابيب والموزعات ذات الأخاديد طويلاً من ثلاث مشاكل كبيرة: الانسداد بسبب الجسيمات الصلبة، التآكل المستمر للمواد، والتوزيع غير المتساوٍ الذي يهدر الموارد ويخفض الإنتاجية.

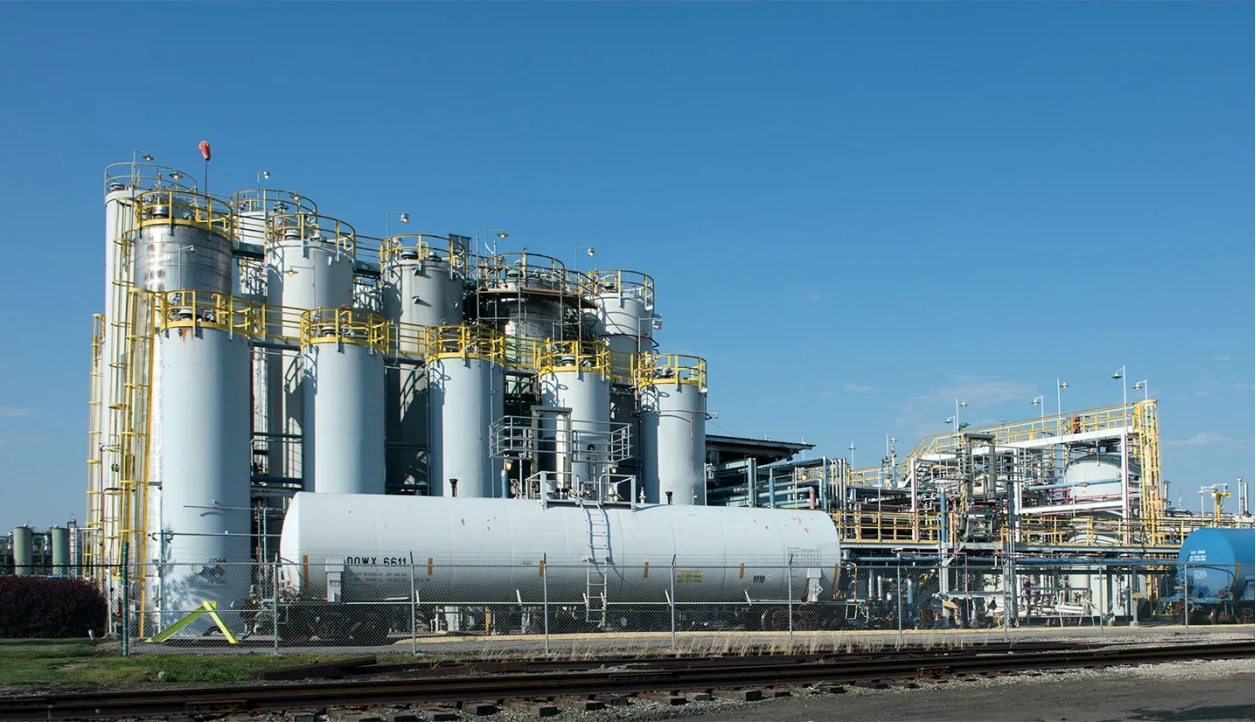

خذ على سبيل المثال موزعات حمض الكبريتيك في مصنع نموذجي. فهي تتعامل مع ظروف قاسية — سوائل حارة ومواد آكلة تحت ضغط. عندما تسوء الأمور، لا يكون الوضع مجرد خلل بسيط. الإنتاج ينخفض، المخاطر على السلامة ترتفع، والتكاليف تقفز بسبب التوقفات والإصلاحات. ولكن ماذا لو كان بإمكان تصميم متطور أن يقضي على هذه المخاطر؟ هنا يدخل موزع الحمض المتعدد الأطباق، ابتكار محمي ببراءة اختراع يقلب الموازين. مصنوع لتوزيع متجانس دون المآزق المعتادة، يتألق هذا الموزع في المواقع الصعبة مثل تنظيف غاز الذيل أو التكرير الواسع النطاق. دعونا نستكشف مزايا هذه الطريقة الجديدة.

عنق الزجاجة في الموزعين التقليديين

لقد خدمت الموزعات الحمضية التقليدية الصناعة الكيميائية لعقود، ولكن مع نمو المصانع وزيادة المتطلبات، تتضح حدودها. غالبًا ما تؤدي موزعات الأنابيب ذات الأنابيب الضيقة والموزعات ذات الأخاديد المفتوحة إلى أداء غير متوازن. يوضح هذا القسم المشكلات الأساسية، من التناقضات في الرش إلى استنزاف الصيانة، مما يبين السبب في سعي العديد من المشغلين إلى خيارات أفضل في معدات حمض الكبريتيك.

كثافة رش غير متسقة

في برج مزدحم، يجب أن يغلف الحمض مادة التعبئة بالتساوي لأفضل تلامس مع الغازات. ولكن مع الموزعات من نوع الأخاديد، تتولى الجاذبية وحدها مهمة التوزيع، مما يعمل بشكل مقبول في الأنظمة الصغيرة ولكن يتبين أنه غير موثوق به في العمليات واسعة النطاق. يمكن أن يتجمع التدفق في بعض المناطق ويجف في مناطق أخرى، مما يؤدي إلى “توجيه” حيث تهرب الغازات دون معالجة. هذا يعني تقليل كفاءة تلامس الغاز-السائل بشكل كبير. تسعى موزعات الأنابيب إلى الدقة ولكنها غالبًا ما تقدم كثافات متباينة — بعض النقاط تحصل على الكثير من الحمض، والبعض الآخر يحصل على القليل. هذه اللا تساوٍ يقلل معدلات الامتصاص بنسبة تصل إلى 15-20% في حالات شديدة وفقًا لتقارير المصانع. وبالتالي، لتعويض الانبعاثات غير الكافية، يحتاج البرج إلى العمل في درجات حرارة أعلى، مما يؤدي إلى زيادة الانبعاثات، والمزيد من حمل الرذاذ، وهدر الطاقة.

الانتقال من هذه العيوب، فكر في كيف أن تراكم الرواسب داخل الأنظمة يحول مشكلة صغيرة إلى تهديد بتوقف كامل. الانسداد لا يبطئ الأمور فقط؛ بل يمكن أن يوقف الإنتاج تمامًا، ما يفرض عمليات تنظيف مكلفة.

كابوس الانسداد

يميل الحمض الكبريتيكي — مثل الجسيمات أو القشور الكبريتية — إلى التراكم في المناطق الضيقة. موزعات الأنابيب، بمرورها الضيقة، هي أهداف رئيسية؛ حتى الرسوبات الصغيرة تضيق التدفق، تزيد الضغط وتخاطر بالانفجار. موزعات الأخاديد تعمل بشكل أفضل قليلًا ولكنها ما زالت تعاني إذا لم تكن المستويات مثالية، مما يؤدي إلى تدفقات زائدة أو مناطق جافة تتيح تصلب الحطام. في محطات تعمل على الفحم أو مصافي النفط، يعني ذلك توقفات متكررة — أحيانًا أسبوعية — لإزالة الحمض أو التنظيف بالعصي، مما يلتهم وقت التشغيل.

أظهرت دراسة على مسارات التدفق في خلط المواد الكيميائية كيف أن التوزيع غير المتوازن يزيد الترسيب، مما يؤدي إلى انسداد الخطوط وخفض التدفق بنسبة 10-30% على مر الوقت. يرتبط التآكل هنا أيضًا؛ حيث يؤدي تآكل المعدن إلى احتباس المزيد من الرواسب على السطوح الخشنة، مما يخلق حلقة مفرغة. تشير التقارير من النباتات التي تتعامل مع هذا إلى ارتفاع الرذاذ الحمضي، الذي لا يفسد المعدات فقط بل يشكل أيضًا مخاطر صحية.

تتجاوز هذه الضربات التشغيلية، فإن بنية الأنظمة التقليدية تضيف طبقة أخرى من المتاعب. تعني النقاط الضعيفة في التصميم المزيد من الإصلاحات، مما يرفع الميزانيات.

ضعف الهيكل & تكاليف صيانة عالية

يصدأ الفولاذ المقاوم للصدأ القياسي في الموزعات الحمضية القديمة بسرعة تحت هجوم الحمض، خاصة مع تشكيل الهيدروجين عند النقاط الضعيفة. تحتاج أنواع الأخاديد إلى فحوصات مستمرة للمستوى لتجنب الانسكابات، بينما تتطلب نسخ الأنابيب اللحام والتعديلات التي تنهار بسرعة. الصيانة لذلك تتطلب رأسمال كثيفا — يمكن أن تصل إعدادات الصناعة لمصانع حمض الكبريتيك إلى مئات الملايين إجمالًا، مع الإصلاحات وحدها حيث تصل إلى 10-15% من الميزانيات السنوية في الحالات السيئة. تظهر هذه الضعف في رؤوس مشقوقة أو وصلات متسربة، مما يؤدي إلى تدقيقات للسلامة وتوقفات. بالنسبة للعمليات الكبيرة، يعني هذا فقدان الإنتاج بقيمة آلاف الدولارات في الساعة.

مع أخذ هذه العيوب التقليدية في الاعتبار، من الواضح لماذا تهم الابتكارات. يقدم موزعة الحمض متعدد الأطباق نظرة جديدة مع عناصر تحكم دقيقة تعالج هذه القضايا من الجذر، مقدماً موثوقية حيثما كانت هامة.

ميزة الأطباق المتعددة: التحكم الدقيق في التدفق على مرحلتين

التحول إلى موزعة الحمض متعدد الأطباق يعني استيعاب نظام صمم لتلبية متطلبات اليوم. على عكس موزعات الأنابيب أو الأخاديد، فإنها تستخدم إعدادًا نمطيًا مع أطباق تضمن تغذية متوازنة. يتحكم هذا النهج المرحلة المزدوجة في الحمض من المدخل إلى التساقط، مما يقلل التفاوت ويعزز أداء البرج. دعونا نستكشف بنيتها وأهميتها وكيف تقضي على مشاكل التصعيد الشائعة في معدات حمض الكبريتيك.

بنية موزعة الأطباق المتعددة

في صميمها، تشتمل موزعة الحمض المتعدد الأطباق على رأس تغذية رئيسي، فروع، أنابيب توزيع، لوحات فتحات، أطباق دائرية، وأنابيب سفلية. كل طبق — على شكل أسطوانة مع منطقة توزيع مربعة (باستثناء الحواف) — يحتوي على 16 أنبوب سفلي (في تشكيلة 4×4 للتوزيع المربع/المثلث القائم الزاوية) أو 30 أنبوب سفلي (في تشكيلة 5×6 تشكل مثلث متساوي الساقين بزاوية 62° قمة). يتم تحديد عدد الأطباق حسب قطر البرج والكثافة المطلوبة للنقاط. يحافظ هذا التصميم على انخفاض الارتفاع، ليصل إلى نصف ارتفاع الأخاديد. الوزن التشغيلي أيضًا خفيف، حيث أن حجم الحمض الكلي أقل من عشرة أضعاف ما هو موجود في أخاديد توزيع الحمض. تتراوح المواد من أنواع الصلب القياسية إلى السبائك المتقدمة لمقاومة التآكل.

البناء على هذا الأساس، تعمل الطبقة الأولى من التحكم على تمهيد الطريق للتوزيع المتساوي. يبدأ هذا باللوحات المثقبة المصممة بدقة التي تقيس التدفق منذ البداية.

التحكم الأولي: لوحة الفتحة

مثبتة في كل أنبوب توزيع، تضمن هذه اللوحات أن يحصل كل طبق على نفس حجم الحمض. تضمن الأبعاد المتطابقة للفتحات معدلات تدفق موحدة، بغض النظر عن حجم البرج. يساوي هذا الملعب، مما يمنع التحميل الزائد الذي ينشأ في الموزعات الأنبوبية. في الممارسة، يحافظ على الانحرافات تحت 2%، وهي أفضل بكثير من القمم والوديان في الموزعات ذات الأخاديد. يقدر المشغلون ذلك من أجل تشغيل ثابت، خاصة في الأحمال المتغيرة مثل إنتاج الأسمدة.

لكن الدقة لا تتوقف عند هذا الحد. طبقة ثانية تضيف طابع الانحناء، مما يضيف المرونة دون تعقيد.

التحكم الثانوي: الأخدود الزائد والثقوب

تحدث المرحلة الثانية من التحكم عند الأنابيب السفلية الموجودة داخل الطبق. تم تصميم هذه الأنابيب السفلية بأحواض فائضة محددة وثقوب فيض. بدلًا من التصريف من الأسفل فقط، يبني الحمض مستوى سائل في الطبق ويتدفق بالتساوي عبر هذه الفتحات والفتحات المعيرة. هذه الآلية توازن رأس الهيدروليكية، مما يضمن أن كثافة الرذاذ تظل متسقة عبر السرير التعبوي بغض النظر عن التقلبات الطفيفة في معدل التغذية. أخيرًا، يقضي هذا التحكم على عيب تقليدي كبير: ميل المشكلات للتفاقم في الأبراج الأكبر.

القضاء على تأثير التصعيد

غالبًا ما ترى أبراج التعبئة الكبيرة نقاطًا غير متساوية كلما نمت، لكن موزع حمض الأطباق المتعددة يتجنب هذا بشكل كامل. توزع أطباقه النمطية بالتساوي بغض النظر عن القطر، مع كثافات تجاوز 42 نقطة لكل متر مربع. هذا يعني أداء موثوقًا في المصافي الضخمة أو محطات الطاقة، وتجنب تدهور الأداء الكامن في موزعات الأخاديد أو الأنابيب كبيرة الحجم. يترجم هذا الثبات إلى مكاسب حقيقية في الكفاءة وتكلفة.

التدفق الدائري: المحرك المقاوم للانسداد

ما يميز موزع الحمض بالطبق هو ديناميكية تدفقه. يتحرك الحمض شعاعيًّا من المركز ثم يدور حول جدران الطبق، مما يوازن الضغوط ويشطف الحطام. هذا “المحرك” يعزز مقاومته للانسدادات، مما يجعله مثاليًّا لتيارات حمض الكبريتيك الجريئة. إليك كيف يعمل وسبب تفوقه في البيئات الكيميائية الصعبة.

• مبدأ العمل للتدفق الشعاعي والدائري:يدخل الحمض عبر الأنبوب المركزي، وينتشر للخارج بطريقة شعاعية إلى الأنابيب السفلية. ولكن بين دائرة الأنبوب وجدار الطبق، يدور في حلقات، مما يسوي الأمواج القادمة من الأعلى. هذه الحركة المزدوجة — الدفع الشعاعي والمزج الدائري — يحافظ على سرعة معتدلة، مما يقلل من المناطق الميتة حيث تستقر الجسيمات الصلبة. في موزعات حمض الكبريتيك، يمنع هذا الضباب والانسدادات كمشكلة شائعة في الأخاديد الثابتة.
• الميزة الطرد المركزي: عندما يسرع الحمض في حركة دائرية، تدفع القوى الطرد المركزية القوية الجسيمات الصلبة ضد جدار الطبق، مما يحافظ على مخارج المركز واضحة. يمنع هذا الآلية النشطة لرفض تراكم الرواسب. يظل التدفق ضمن انحراف أقل من 2%، وهي غير مسبوقة في الموزعات الأنبوبية أو الأخاديد. لا مزيد من التنظيفات المتكررة؛ تستمر التشغيلات لفترات أطول. هذا لا يحارب الانسدادات فقط بل يخفف أيضًا من التآكل عن طريق تقليل البقع الحمضية الراكدة.

مخطط التدفق الدائري

التأثير الملموس على عمليتك

تبني موزع الحمض متعدد الأطباق لا يتعلق فقط بالنظرية — إنه يتعلق بالمكاسب القابلة للقياس في التشغيل اليومي. من الرش الكثيف إلى الفواتير الأقل، يعاد تشكيل كيف تؤدي معدات حمض الكبريتيك. هذا القسم يربط بينه وبين أرباحك الصافية، مبيناً الأنظمة الأخف والأبسط التي تحقق النتائج.

كفاءة متفوقة مع كثافة توزيع عالية

مع نقاط تتجاوز 42 لكل متر مربع، يتفوق التغطية بشكل كبير على التقليدية، مما يقلل احتياجات الرش ويرفع درجات حرارة مخرج الأبراج للحصول على تجفيف أفضل. الأطباق تغطي 15% فقط من القسم — ربع مجموعات الأخاديد — مما يحرر المساحة ويقلل من تداخل الغاز. نصف الارتفاع، مما يلائم التجديدات الضيقة.

علاوة على ذلك، فإن التركيب مريح. يمكن تحريكه بسهولة بواسطة شخص واحد دون الحاجة إلى توصيل أو لحام. الصيانة تكاد تكون صفراً، ولا تتطلب أي تعديلات. الوزن ينخفض، ويقل الحمل الهيكلي وفقًا لذلك.

إليك مقارنة سريعة:

تخفيض كبير في تكاليف التشغيل

المواد الأخف والصلب الأقل يقلل من تكاليف البناء بنسبة 20-30% مقارنة بالموزعات الحمضية القديمة. قلة الانسدادات تعني تقليل التوقفات — المصانع توفر آلاف الساعات الضائعة. ينخفض استهلاك الطاقة مع تحسين الامتصاص، ويمدد مقاومة التآكل الحياة الخدمية، مما يقلل CAPEX للاستبدال. في سوق حيث تصل معدات حمض الكبريتيك إلى مليارات عالميًا، تتراكم هذه الوفورات بسرعة. بالنسبة لفريقك، يعني ذلك نوبات أكثر سلاسة وتركيزًا على النمو وليس الإصلاحات.

الخاتمة

لسنوات، تحمل العالم الكيميائي عدم كفاءة الموزعات الحمضية التقليدية، حيث كانت الانسدادات، الرش غير المتسق، والصدأ جزءًا من اللعبة. أصبح التوقف روتينيًا، ارتفعت التكاليف، وعانت الكفاءة بصمت. لكن موزع الحمض متعدد الأطباق يغير ذلك مع تدفق ذكي، بنية قوية، وسهولة في التعامل. إنه ليس مجرد ترقية؛ إنه يمثل تحولاً نموذجيًا في معدات حمض الكبريتيك في المصافي، محطات الطاقة، وما وراءها.

هل أنت مستعد لرؤية الفرق؟ تفضل بزيارة NHD‘ لمعرفة موزعات الحمض متعددة الأطباق الخاصة بنا. يمكنك أيضًا التواصل معنا عبر sales@chinanhd.com; يمكن لخبرائنا تقديم حلول مناسبة بناءً على برجك، موادك، أو متطلباتك المخصصة.
