Quel chaos se produirait si les canalisations d’eau d’une ville se rétrécissaient soudainement dans certaines zones, devenaient gravement corrodées ou rencontraient une distribution inégale de l’eau à travers différentes régions — certaines zones seraient inondées, d’autres se dessécheraient, et tout le système d’approvisionnement serait paralysé. C’est un peu comme ce qui se passe dans les grandes usines chimiques, les raffineries, les usines d’engrais ou les centrales à charbon lorsque les distributeurs d’acide défaillent. Ces équipements de distribution d’acide sulfurique agissent comme les artères vitales, répartissant uniformément l’acide à travers les tours pour des processus tels que la purification des gaz ou les réactions chimiques. Pourtant, les conceptions traditionnelles, comme les distributeurs à tuyaux et les distributeurs de type canal, ont longtemps lutté contre trois grands maux : le blocage par les solides, la corrosion qui ronge les matériaux et la distribution inconsistente qui gaspille les ressources et réduit la production.

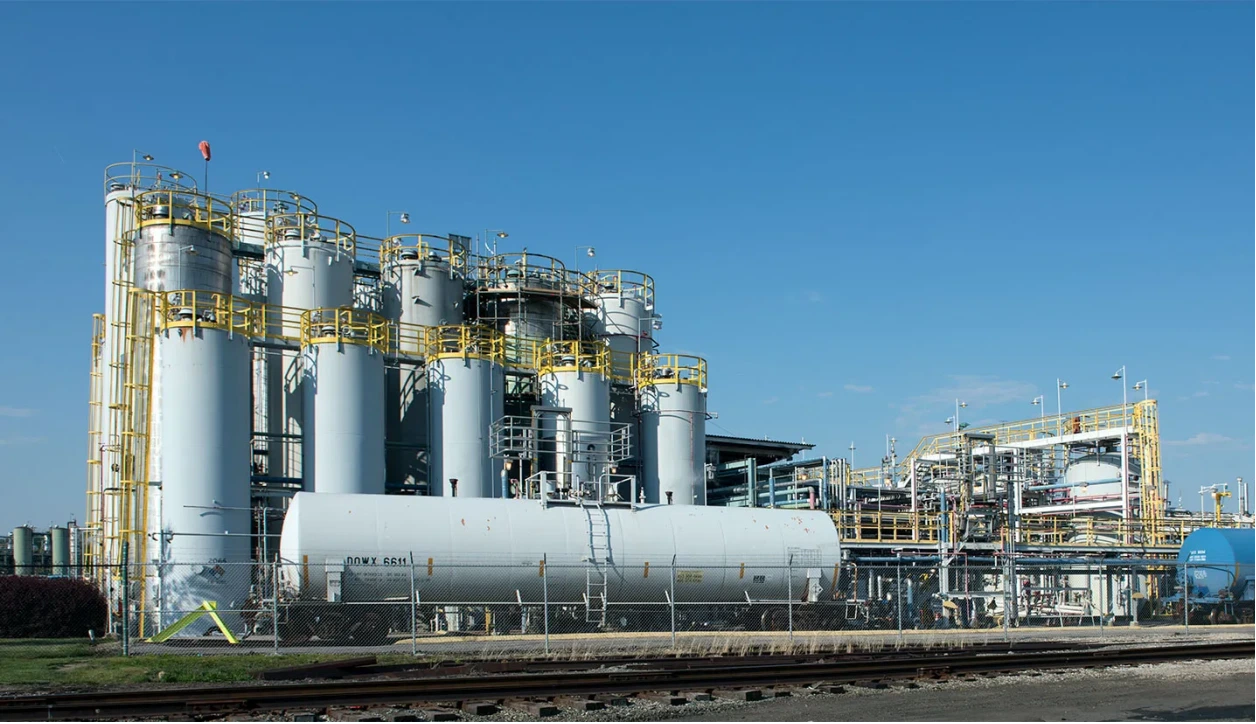

Considérons les distributeurs d’acide sulfurique dans une usine typique. Ils gèrent des conditions difficiles — des fluides chauds, corrosifs, sous pression. Quand ça tourne mal, ce n’est pas juste un petit problème. La production diminue, les risques de sécurité augmentent et les coûts explosent à cause des arrêts et des réparations. Mais que se passerait-il si une conception avancée pouvait éliminer ces risques ? Découvrez le distributeur d’acide multi-plats, une innovation brevetée qui change la donne. Conçu pour une répartition uniforme sans les pièges habituels, ce distributeur d’acide à plat fait des merveilles dans des endroits difficiles comme le nettoyage des gaz de queue ou le raffinage à grande échelle. Explorons les avantages de cette nouvelle méthode.
Les Goulots d’Étranglement des Distributeurs Traditionnels

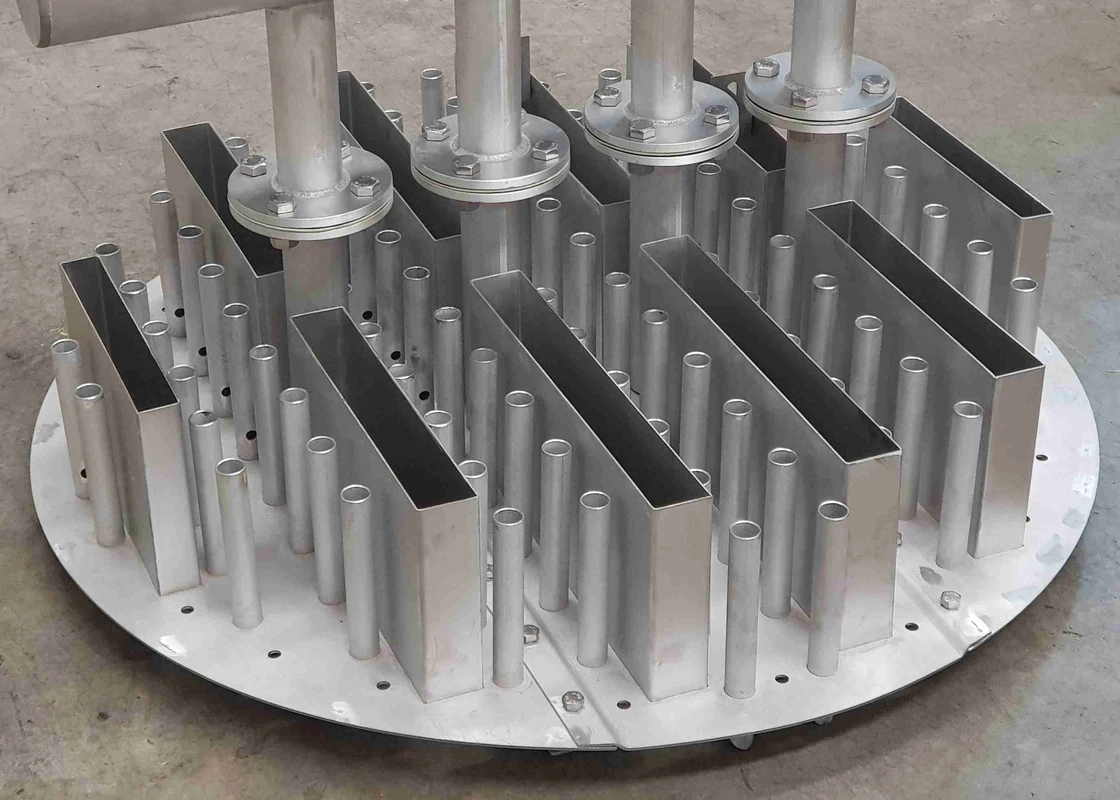

Les distributeurs d’acide traditionnels servent l’industrie chimique depuis des décennies, mais à mesure que les usines grandissent et que les demandes s’intensifient, leurs limites deviennent évidentes. Les distributeurs à tuyaux, avec leurs tubes étroits, et les distributeurs de type canal, qui dépendent de canaux ouverts, aboutissent souvent à une performance inégale. Cette section décompose les problèmes principaux, des incohérences de pulvérisation aux problèmes d’entretien, montrant pourquoi de nombreux opérateurs cherchent de meilleures options en matière d’équipements d’acide sulfurique.
Densité de Pulvérisation Inconstante
Dans une tour remplie, l’acide doit recouvrir uniformément le matériau de remplissage pour un meilleur contact avec les gaz. Mais avec les distributeurs de type canal, seule la gravité gère la répartition, ce qui fonctionne adéquatement dans de petites installations, mais s’avère peu fiable dans les opérations à grande échelle. Le flux peut stagner dans certaines zones et déshydrater d’autres, créant un “canal” par lequel le gaz passe non traité. Cela signifie une grave compromission de l’efficacité du contact entre le gaz et le liquide. Les distributeurs à tuyaux visent la précision mais délivrent souvent des densités variables : certains endroits reçoivent trop d’acide, d’autres trop peu. Cette inégalité réduit les taux d’absorption de 15 à 20 % dans les cas graves, selon les rapports des usines. Ainsi, pour compenser des émissions insuffisantes, la tour doit fonctionner à des températures plus élevées, ce qui entraîne des émissions plus importantes, un transport accru de brouillard et un gaspillage d’énergie.
En passant de ces défauts, considérons comment l’accumulation à l’intérieur transforme un petit problème en menace de fermeture. Le colmatage ne ralentit pas seulement les opérations ; il peut arrêter la production entièrement, obligeant à des nettoyages coûteux.
Le Cauchemar du Colmatage
Les solides dans l’acide sulfurique — comme les particules de soufre ou les dépôts de tartre — ont tendance à s’accumuler dans les zones resserrées. Les distributeurs à tuyaux, avec leurs passages étroits, sont des cibles de choix ; même des dépôts mineurs rétrécissent le flux, augmentant la pression et risquant des éclatements. Les distributeurs de type canal font un peu mieux mais souffrent encore si les niveaux ne sont pas parfaits, entraînant des débordements ou des zones sèches qui laissent les débris durcir. Dans les centrales au charbon ou les raffineries, cela signifie des arrêts fréquents — parfois hebdomadaires — pour des purges acides ou des nettoyages, réduisant le temps de fonctionnement.
Une étude sur les chemins d’écoulement dans le mélange chimique a mis en évidence comment une distribution inégale aggrave la sédimentation, obstruant les lignes et réduisant le flux de 10 à 30 % au fil du temps. La corrosion est également en cause ; au fur et à mesure que le métal s’érode, les surfaces rugueuses piègent plus de sédiments, créant un cercle vicieux. Les usines confrontées à ce problème rapportent une augmentation de brouillard acide, qui non seulement corrode les équipements mais pose également des risques pour la santé.
Au-delà de ces impacts opérationnels, la structure même des systèmes traditionnels ajoute une autre couche de désagréments. Les points faibles de la conception signifient plus de réparations, ce qui fait grimper les budgets.
Vulnérabilité Structurelle et Coûts de Maintenance Élevés
L’acier inoxydable standard dans les anciens distributeurs d’acide sulfurique se corrode rapidement sous l’attaque de l’acide, surtout avec la formation d’hydrogène aux points faibles. Les types de canaux nécessitent des vérifications constantes des niveaux pour éviter les déversements, tandis que les versions à tuyaux nécessitent des soudures et ajustements qui s’usent rapidement. La maintenance est donc intensive en capital — les installations industrielles pour les usines d’acide sulfurique peuvent coûter des centaines de millions au total, les réparations représentant à elles seules 10 à 15 % des budgets annuels dans les pires cas. Ces vulnérabilités se manifestent par des collecteurs fissurés ou des joints qui fuient, ce qui entraîne des audits de sécurité et des temps d’arrêt. Pour les grandes opérations, cela signifie une production perdue valant des milliers par heure.
Avec ces inconvénients traditionnels à l’esprit, il est clair pourquoi l’innovation est importante. Le distributeur d’acide multi-plats offre une nouvelle approche avec des contrôles précis qui s’attaquent à ces problèmes à la racine, offrant une fiabilité là où elle compte.
Avantage du Multi-Plats : Contrôle de Flux de Précision en Deux Étapes
Passer à un distributeur d’acide multi-plats signifie adopter un système conçu pour les exigences d’aujourd’hui. Contrairement aux distributeurs à tuyaux ou de type canal, il utilise une configuration modulaire avec des plats qui assurent une alimentation équilibrée. Cette approche en deux étapes contrôle l’acide de l’entrée à la chute, réduisant la variabilité et améliorant la performance de la tour. Explorons sa structure et comment elle élimine les soucis d’échelle communs dans les équipements d’acide sulfurique.
La Structure d’un Distributeur Multi-Plats

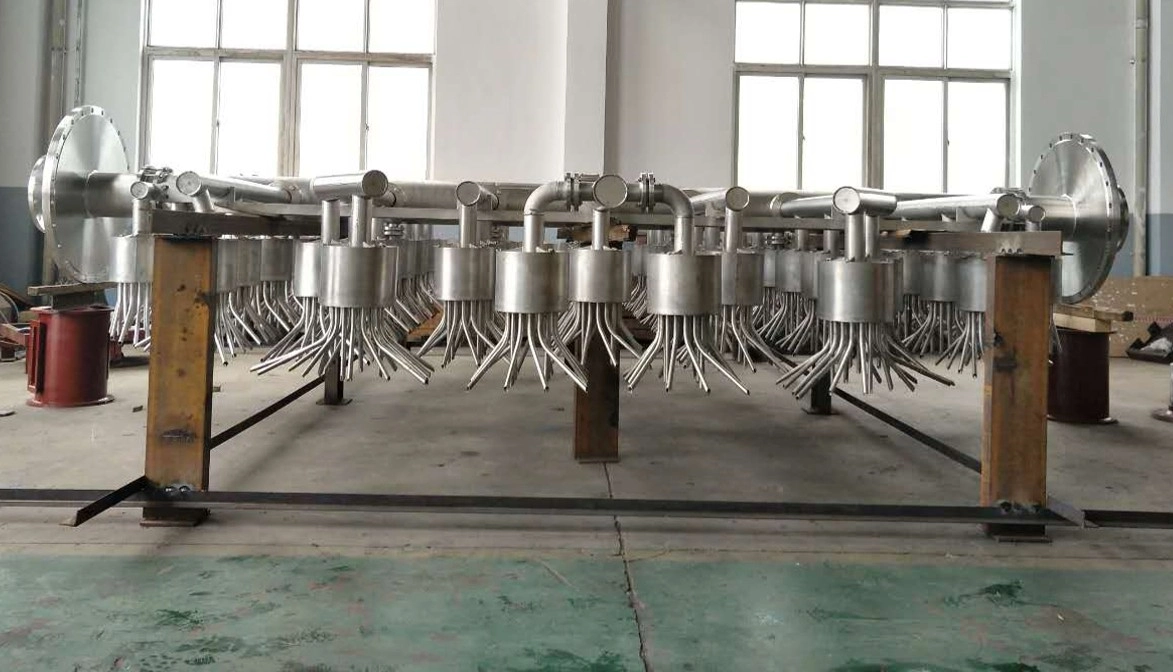

Au cœur, le distributeur d’acide à plat comprend un collecteur principal, des branches, des tuyaux de distribution, des plaques d’orifice, des plats ronds et des descentes. Chaque plat — en forme de cylindre avec une zone de distribution carrée (sauf aux bords) — contient 16 descentes (dans une disposition 4×4 pour une distribution carrée/triangle rectangle) ou 30 descentes (dans une disposition 5×6 formant un triangle isocèle avec un angle au sommet de 62°). Le nombre de plats est déterminé par le diamètre de la tour et la densité de points requise. Cette structure garde la hauteur basse, soit la moitié de celle des canaux. Le poids en fonctionnement est également léger, avec la retenue totale d’acide étant inférieure à un dixième de celle trouvée dans le canal de distribution d’acide. Les matériaux vont des aciers standards aux alliages avancés pour une résistance à la corrosion.
Sur cette base, la première couche de contrôle prépare le terrain pour une distribution égale. Elle commence avec des plaques d’orifice de précision qui mesurent le flux dès le départ.
Contrôle Principal : La Plaque d’Orifice
Installées dans chaque tuyau de distribution, ces plaques assurent que chaque plat reçoit le même volume d’acide. Les dimensions d’ouverture identiques garantissent des débits uniformes, indépendamment de l’échelle de la tour. Cela égalise les choses, empêchant les surcharges qui affectent les distributeurs à tuyaux. En pratique, elle limite les déviations à moins de 2 %, bien mieux que les pics et vallées des distributeurs de type canal. Les opérateurs apprécient cela pour des courses stables, surtout avec des charges variables comme dans la production d’engrais.
Mais la précision ne s’arrête pas là. Une seconde couche affine la chute, ajoutant de la flexibilité sans complexité.
Contrôle Secondaire : Le Canal de Trop-plein et les Trous
La deuxième étape de contrôle se déroule au niveau des descentes situées dans le plat. Ces descentes sont conçues avec des canaux de trop-plein spécifiques et des trous de trop-plein. Au lieu de simplement drainer par le bas, l’acide forme un niveau liquide dans le plat et s’écoule uniformément à travers ces fentes et trous calibrés. Ce mécanisme équilibre la charge hydraulique, garantissant que la densité de pulvérisation reste constante à travers le lit de remplissage, quelles que soient les fluctuations mineures du débit d’alimentation. Enfin, ce contrôle efface un grand défaut traditionnel : la tendance des problèmes à s’aggraver dans les grandes tours.
Éliminer l’Effet d’Échelle
Les grandes tours de remplissage voient souvent des points inégaux à mesure qu’elles grandissent, mais le distributeur d’acide multi-plats évite complètement cela. Ses plats modulaires distribuent uniformément indépendamment du diamètre, avec des densités supérieures à 42 points par mètre carré. Cela signifie une performance fiable dans les raffineries massives ou les centrales électriques, évitant la dégradation des performances inhérente à l’agrandissement des distributeurs de type canal ou tuyaux. Une telle constance se traduit par de réels gains d’efficacité et de coût.
Flux Circulaire : Le Moteur Anti-Blocages
Ce qui distingue le distributeur d’acide à plat, ce sont ses dynamiques d’écoulement. L’acide se déplace radialement depuis le centre puis tourne autour des parois du plat, équilibrant les pressions et chassant les débris. Ce “moteur” alimente sa résistance aux blocages, le rendant idéal pour les flux acides sulfurés. Voici comment cela fonctionne et pourquoi il surpasse dans des environnements chimiques difficiles.
- Principe de Fonctionnement du Flux Radial et Circulaire : L’acide entre par le tuyau central, se répartissant radialement vers les descentes. Mais entre le cercle du tuyau et les parois du plat, il tourbillonne en anneaux, égalisant les vagues en amont. Ce double mouvement — poussée radiale et mélange circulaire — maintient les vitesses stables, réduisant les zones mortes où les solides se déposent. Dans les distributeurs d’acide sulfurique, cela prévient les brouillards et blocages, un problème fréquent dans les canaux statiques.
- L’Avantage Centrifuge : À mesure que l’acide accélère en mouvement circulaire, les forces centrifuges puissantes propulsent les particules solides contre la paroi du plat, gardant les sorties centrales dégagées. Ce mécanisme de rejet actif empêche l’accumulation de sédiments. Le débit reste dans une déviation <2 %, inégalée par les distributeurs de type canal ou tuyaux. Plus de nettoyages fréquents ; les cycles durent des semaines de plus. Cela combat non seulement les blocages mais réduit également la corrosion en minimisant les points acides stagnants.

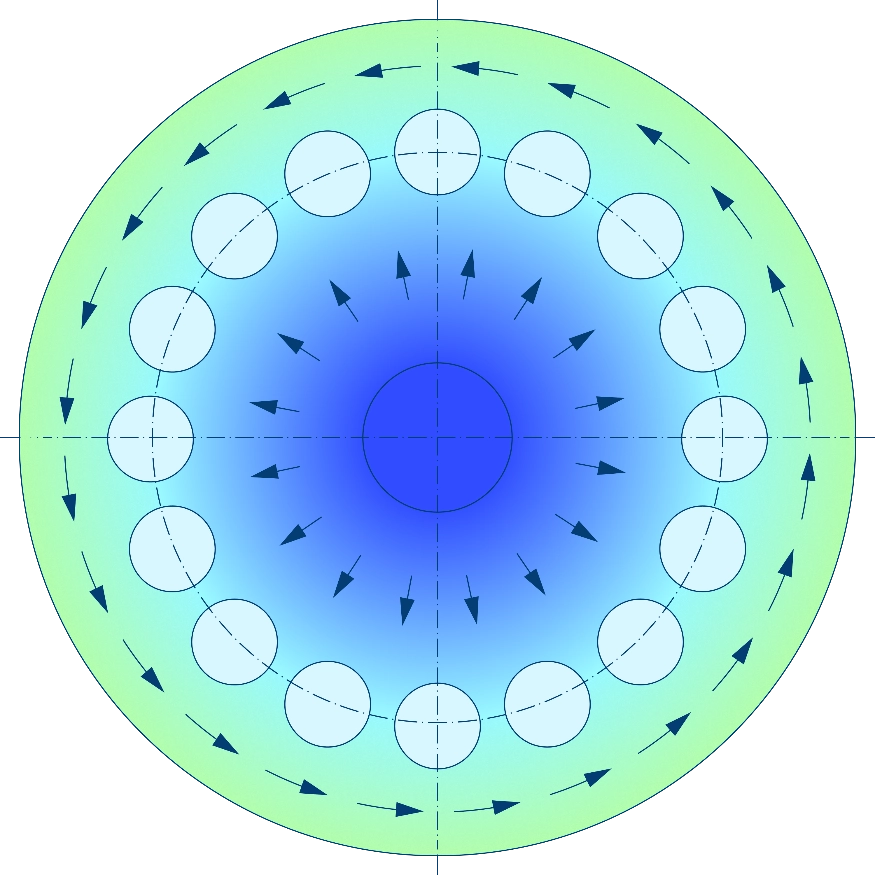

Diagramme de Flux Circulaire
L’Impact Concret sur Votre Opération
L’adoption d’un distributeur d’acide multi-plats n’est pas qu’une théorie — c’est de réels gains mesurables dans les opérations quotidiennes. Des pulvérisations plus denses aux factures plus légères, il transforme les performances des équipements d’acide sulfurique. Cette section le lie à votre résultat net, montrant des systèmes plus légers, plus simples et performants.
Efficacité Supérieure avec Haute Densité de Distribution
Avec des points dépassant 42 par mètre carré, la couverture surpasse largement les traditionnels, réduisant les besoins de pulvérisation et augmentant les températures de sortie de la tour pour un meilleur séchage. Les plats couvrent seulement 15 % de la section — un quart des totaux des canaux — libérant de l’espace et réduisant les interférences du gaz. La hauteur est réduite de moitié, s’adaptant à des réaménagements limités.
De plus, l’installation est pratique. Elle peut être facilement déplacée par une seule personne sans nécessiter de connection ou de soudure. La maintenance est quasiment nulle, ne nécessitant aucun ajustement. Le poids est réduit, et la charge structurelle est également réduite en conséquence.

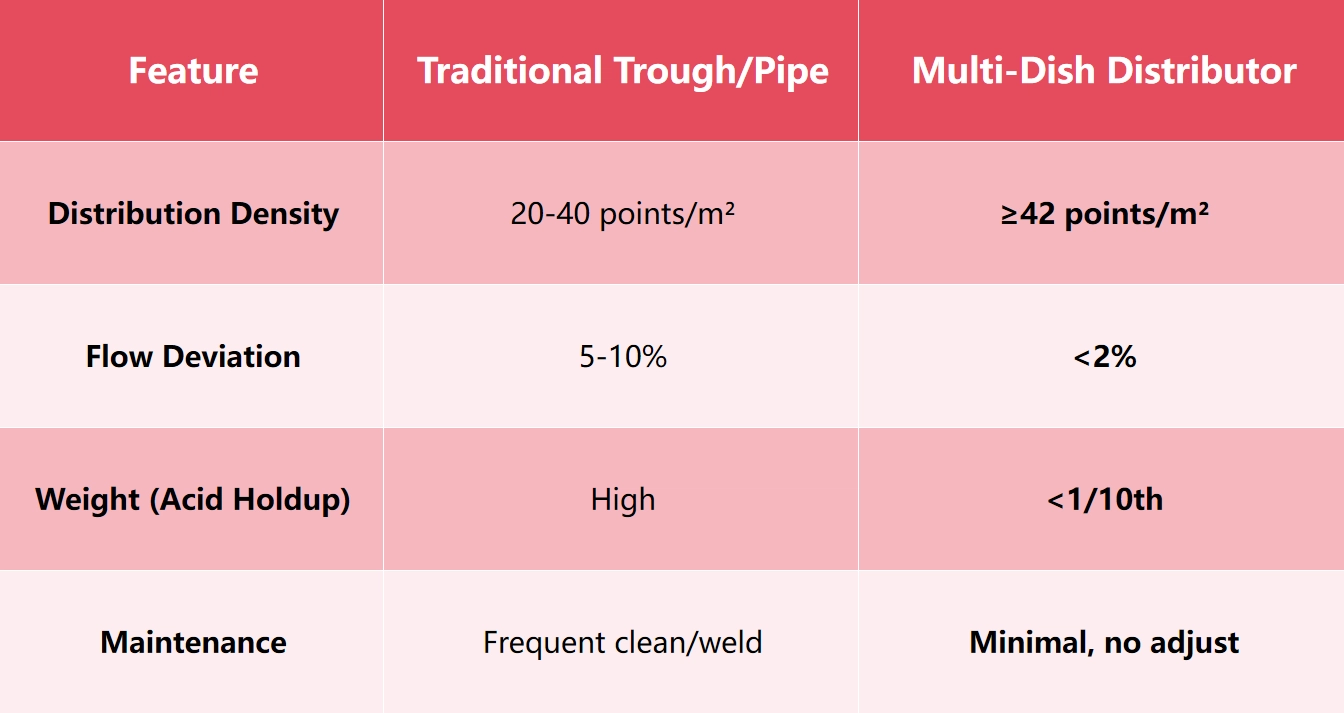

Voici une rapide comparaison :
Réduction Importante des Coûts Opérationnels
Les matériaux plus légers et moins d’acier réduisent les coûts de construction de 20 à 30 % par rapport aux anciens distributeurs d’acide sulfurique. Moins de blocages signifient moins de temps d’arrêt — les usines économisent des milliers d’heures perdues. La consommation d’énergie baisse avec une meilleure absorption, et la résistance à la corrosion prolonge la durée de vie, minimisant les CAPEX pour les remplacements. Sur un marché où les équipements d’acide sulfurique atteignent des milliards à l’échelle mondiale, ces économies s’additionnent rapidement. Pour votre équipe, cela signifie des quarts de travail plus fluides et une focalisation sur la croissance, pas les réparations.
Conclusion
Pendant des années, le monde chimique a toléré les inefficacités des distributeurs d’acide traditionnels, voyant les blocages, les pulvérisations inégales et la rouille comme faisant partie du jeu. Les temps d’arrêt sont devenus courants, les coûts ont grimpé, et l’efficacité a souffert en silence. Mais le distributeur d’acide multi-plats change cela avec un flux intelligent, une construction robuste et une manipulation facile. Ce n’est pas juste une amélioration ; cela représente un changement de paradigme dans les équipements d’acide sulfurique dans les raffineries, les centrales électriques, et au-delà.
Prêt à voir la différence ? Visitez le site de NHD pour découvrir nos distributeurs d’acide multi-plats. Vous pouvez également nous contacter à sales@chinanhd.com ; nos experts peuvent fournir des solutions adaptées en fonction de votre tour, du matériau ou des exigences personnalisées.
