¿Qué tipo de caos ocurriría si las tuberías de agua de una ciudad se estrecharan repentinamente en ciertas áreas, se corroyeran severamente o experimentaran un suministro desigual de agua a diferentes regiones? Algunas áreas se inundarían, otras se secarían y todo el sistema de suministro de agua se paralizaría. Eso es muy similar a lo que sucede en grandes plantas químicas, refinerías, fábricas de fertilizantes o centrales de carbón cuando fallan los distribuidores de ácido. Estas piezas del equipo de ácido sulfúrico actúan como arterias vitales, distribuyendo el ácido de manera uniforme a través de torres para procesos como purificación de gases o reacciones químicas. Sin embargo, los diseños tradicionales, como los distribuidores de tuberías y los distribuidores tipo canal, han enfrentado durante mucho tiempo tres grandes dolores de cabeza: el bloqueo por sólidos, la corrosión que corroe los materiales y la distribución inconsistente que desperdicia recursos y reduce la producción.

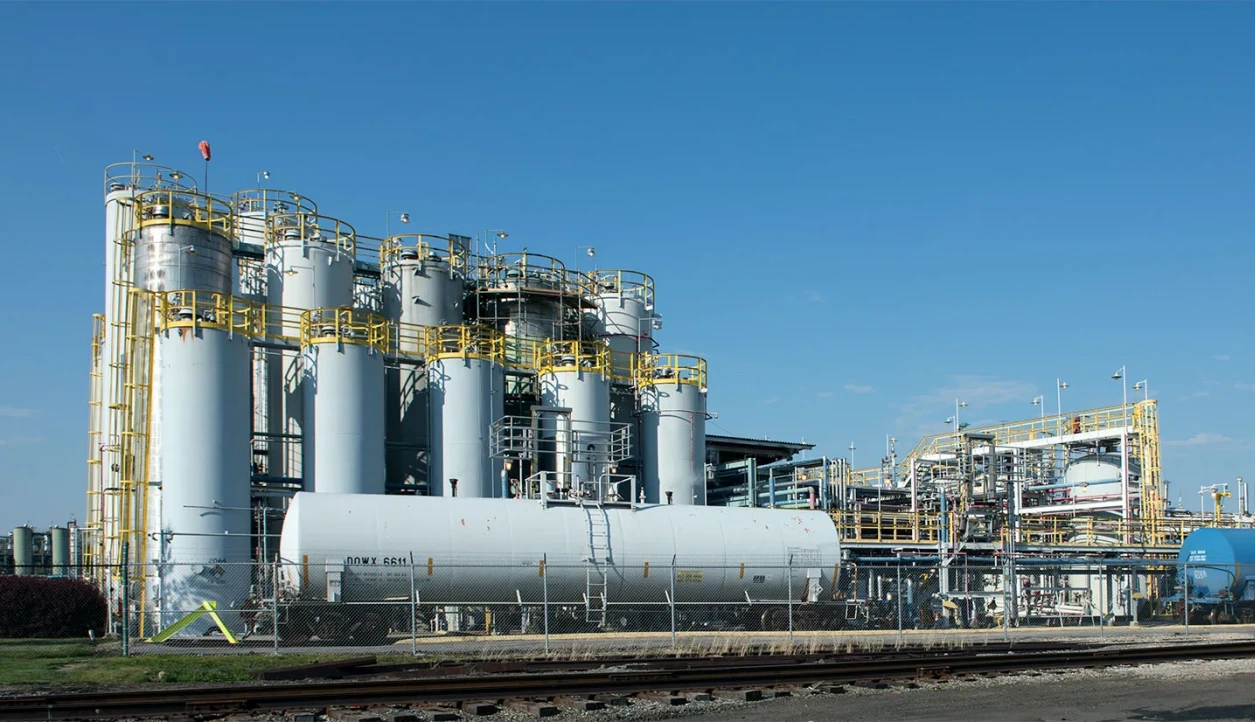

Mira los distribuidores de ácido sulfúrico en una planta típica. Manejan condiciones difíciles: fluidos calientes y corrosivos bajo presión. Cuando las cosas salen mal, no es solo un pequeño problema. La producción disminuye, los riesgos para la seguridad aumentan y los costos se disparan por paradas y reparaciones. Pero ¿qué pasaría si un diseño avanzado pudiera eliminar estos riesgos? Entra el distribuidor de ácido de platos múltiples, una innovación patentada que cambia las reglas del juego. Diseñado para una distribución uniforme sin los problemas habituales, este distribuidor de ácido de platos brilla en lugares difíciles como la limpieza de gases residuales o la refinación a gran escala. Exploremos las ventajas de este nuevo método.
Los Cuellos de Botella de los Distribuidores Tradicionales
Los distribuidores de ácido tradicionales han servido a la industria química durante décadas, pero a medida que las plantas crecen y las demandas aumentan, sus límites se hacen evidentes. Los distribuidores de tuberías, con sus tubos estrechos, y los tipo canal, que dependen de canales abiertos, a menudo conducen a un rendimiento desigual. Esta sección desglosa los problemas centrales, desde las inconsistencias en el rociado hasta los costos de mantenimiento, mostrando por qué muchos operadores buscan mejores opciones en equipos de ácido sulfúrico.
Densidad de Rociado Inconsistente
En una torre llena, el ácido debe recubrir el material de relleno de manera uniforme para el mejor contacto con los gases. Pero con distribuidores tipo canal, la gravedad maneja la distribución, lo cual funciona adecuadamente en configuraciones pequeñas pero resulta poco confiable en operaciones a gran escala. El flujo puede acumularse en algunas áreas y escasear en otras, creando «canalización» donde el gas pasa sin tratar. Esto significa comprometer severamente la eficiencia de contacto gas-líquido. Los distribuidores de tuberías apuntan a la precisión pero a menudo logran densidades variables: algunos puntos reciben demasiado ácido, otros demasiado poco. Esta desigualdad reduce las tasas de absorción hasta en un 15-20% en casos severos, según informes de las plantas. Por lo tanto, para compensar la insuficiencia de emisiones, la torre necesita operar a temperaturas más altas, lo que lleva a mayores emisiones, más arrastre de neblina y desperdicio de energía.
Apartándonos de estos defectos, considera cómo la acumulación interna convierte un pequeño problema en una amenaza de parada. El bloqueo no solo ralentiza las cosas, puede detener la producción por completo, forzando limpiezas costosas.
La Pesadilla del Bloqueo
Los sólidos en el ácido sulfúrico, como las partículas de azufre o la escoria, tienden a acumularse en áreas constrictas. Los distribuidores de tuberías, con sus pasajes estrechos, son blancos principales; incluso los depósitos menores estrechan el flujo, elevando la presión y arriesgando rupturas. Los distribuidores tipo canal se desempeñan un poco mejor pero aún sufren si los niveles no son perfectos, lo que lleva a desbordamientos o zonas secas que permiten que los desechos se endurezcan. En plantas de carbón o refinerías, esto significa paradas frecuentes, a veces semanales, para enjuagues ácidos o desobstrucciones, afectando el tiempo de actividad.
Un estudio sobre las trayectorias de flujo en la mezcla química destacó cómo la distribución desigual empeora la sedimentación, bloqueando líneas y reduciendo el flujo en un 10-30% con el tiempo. La corrosión también juega un papel aquí; a medida que el metal se erosiona, las superficies rugosas atrapan más sedimento, creando un ciclo vicioso. Las plantas que lidian con esto reportan mayor neblina ácida, lo cual no solo corroe el equipo, sino que también representa riesgos para la salud.
Más allá de estos impactos operativos, la propia construcción de los sistemas tradicionales añade otra capa de molestias. Los puntos débiles en el diseño significan más reparaciones, elevando presupuestos.
Vulnerabilidad Estructural y Altos Costos de Mantenimiento
El acero inoxidable estándar en los distribuidores de ácido sulfúrico más antiguos se corroe rápidamente bajo el ataque del ácido, especialmente con el hidrógeno formándose en los puntos débiles. Los tipos de canal necesitan chequeos constantes de nivel para evitar derrames, mientras que las versiones de tuberías requieren soldaduras y ajustes que se desgastan rápidamente. El mantenimiento es, por lo tanto, intensivo en capital; las configuraciones industriales para plantas de ácido sulfúrico pueden costar cientos de millones en total, con las reparaciones alcanzando hasta el 10-15% de los presupuestos anuales en los peores casos. Estas vulnerabilidades se reflejan en cabezales agrietados o juntas con fugas, llevando a auditorías de seguridad e interrupciones. Para grandes operaciones, esto significa pérdida de producción valorada en miles por hora.
Con estos inconvenientes tradicionales en mente, está claro por qué la innovación importa. El distribuidor de ácido de platos múltiples ofrece un enfoque fresco con controles precisos que abordan estos problemas desde la raíz, ofreciendo fiabilidad donde realmente importa.
Ventaja de Platos Múltiples: Control de Flujo Preciso en Dos Etapas
Cambiar a un distribuidor de ácido de platos múltiples implica adoptar un sistema diseñado para las demandas actuales. A diferencia de los distribuidores tipo tubería o canal, utiliza una configuración modular con platos que aseguran una alimentación equilibrada. Este enfoque de dos etapas controla el ácido desde la entrada hasta la caída, reduciendo la variabilidad y mejorando el rendimiento de la torre. Exploremos su construcción y cómo elimina los problemas comunes en equipos de ácido sulfúrico al escalar.
La Estructura de un Distribuidor de Platos Múltiples
En su núcleo, el distribuidor de ácido de platos incluye una cabecera de alimentación principal, ramas, tubos distribuidores, placas de orificio, platos redondos y bajantes. Cada plato, de forma cilíndrica con un área de distribución cuadrada (excepto en los bordes), tiene 16 bajantes (en una disposición de 4 × 4 para distribución cuadrada/triángulo rectángulo) o 30 bajantes (en una disposición de 5 × 6 formando un triángulo isósceles con un ángulo de ápice de 62°). El número de platos está determinado por el diámetro de la torre y la densidad de puntos requerida. Esta estructura mantiene la altura baja, la mitad de la de los canales. El peso operativo también es ligero, con la retención total de ácido siendo menos de una décima parte de la encontrada en el canal de distribución de ácido. Los materiales van desde aceros estándar hasta aleaciones avanzadas para resistencia a la corrosión.
Sobre esta base, la primera capa de control establece el escenario para una distribución equitativa. Comienza con placas de orificio diseñadas con precisión que miden el flujo desde el principio.
Control Primario: La Placa de Orificio
Instaladas en cada tubo distribuidor, estas placas aseguran que cada plato reciba el mismo volumen de ácido. Las dimensiones de las aberturas idénticas aseguran tasas de flujo uniformes, independientemente de la escala de la torre. Esto nivela el campo de juego, previniendo sobrecargas que aquejan a los distribuidores de tuberías. En la práctica, mantiene las desviaciones por debajo del 2%, mucho mejor que los picos y valles en distribuidores tipo canal. Los operadores valoran esto para operaciones estables, especialmente en cargas variables como la producción de fertilizantes.
Pero la precisión no se detiene ahí. Una segunda capa ajusta la caída, añadiendo flexibilidad sin complejidad.
Control Secundario: El Canal de Desborde y los Agujeros
La segunda etapa de control ocurre en los bajantes ubicados dentro del plato. Estos bajantes están diseñados con específicos canales de desborde y agujeros de desborde. En lugar de simplemente drenar desde el fondo, el ácido forma un nivel líquido en el plato y fluye uniformemente a través de estos ranuras y agujeros calibrados. Este mecanismo equilibra la presión hidráulica, asegurando que la densidad de rocío se mantenga consistente a través del lecho de relleno sin importar las pequeñas fluctuaciones en la tasa de alimentación. Finalmente, este control elimina un gran defecto tradicional: la tendencia de que los problemas empeoren en torres más grandes.
Eliminando el Efecto de Escalado
Las torres de relleno grandes a menudo presentan puntos desiguales a medida que crecen, pero el distribuidor de ácido de platos múltiples evita esto por completo. Sus platos modulares distribuyen uniformemente sin importar el diámetro, con densidades superiores a 42 puntos por metro cuadrado. Esto significa un rendimiento confiable en refinerías o plantas de energía enormes, evitando la degradación del rendimiento inherente a los distribuidores tipo canal o tubería escalados. Tal consistencia se traduce en verdaderas mejoras en eficiencia y costo.
Flujo Circular: El Motor Antiobstrucción
Lo que diferencia al distribuidor de ácido de platos es su dinámica de flujo. El ácido se mueve radialmente desde el centro y luego circunda las paredes del plato, equilibrando presiones y purgando residuos. Este «motor» impulsa su resistencia a los bloqueos, haciéndolo ideal para corrientes de ácido sulfúrico ásperas. Aquí se explica cómo funciona y por qué se destaca en entornos químicos difíciles.
- Principio de Funcionamiento del Flujo Radial y Circular: El ácido entra a través de la tubería central, extendiéndose radialmente hacia los bajantes. Pero entre el círculo de tubería y la pared del plato, gira en anillos, igualando ondas de arriba. Este movimiento dual—empuje radial y mezcla circular—mantiene velocidades constantes, reduciendo zonas muertas donde se depositan los sólidos. En distribuidores de ácido sulfúrico, esto previene la neblina y bloqueos, un problema común en canales estáticos.
- La Ventaja Centrífuga: A medida que el ácido acelera en un movimiento circular, poderosas fuerzas centrífugas impulsan las partículas sólidas contra la pared del plato, manteniendo las salidas centrales despejadas. Este mecanismo activo de rechazo previene la acumulación de sedimentos. El flujo se mantiene dentro de una desviación del 2%, inigualable por distribuidores tipo tubería o canal. No más limpiezas frecuentes; las ejecuciones se extienden semanas más. Esto no solo combate los bloqueos, sino que también alivia la corrosión minimizando los puntos de ácido estancado.
Diagrama de Flujo Circular
El Impacto Tangible en Tu Operación
Adoptar un distribuidor de ácido de platos múltiples no es solo teoría. Se trata de ganancias medibles en las operaciones diarias. Desde rociados más densos hasta facturas más delgadas, da forma a cómo funciona el equipo de ácido sulfúrico. Esta sección lo vincula con tu línea de fondo, mostrando sistemas más ligeros y simples que rinden.
Eficiencia Superior con Alta Densidad de Distribución
Con puntos que superan los 42 por metro cuadrado, la cobertura supera significativamente a las tradicionales, reduciendo la necesidad de rociado y elevando las temperaturas de salida de la torre para un mejor secado. Los platos cubren solo el 15% de la sección, una cuarta parte de los totales de canal, liberando espacio y reduciendo la interferencia de gas. La altura se reduce a la mitad, adaptándose a renovaciones ajustadas.
Además, la instalación es conveniente. Puede ser movido fácilmente por una persona sin la necesidad de conexión o soldadura. El mantenimiento es prácticamente nulo, sin requerir ajustes. El peso está reducido, y la carga estructural también se reduce en consecuencia.
Aquí tienes una comparación rápida:
Importante Reducción en Costos Operativos
Materiales más ligeros y menos acero reducen los costos de construcción en un 20-30% en comparación con los distribuidores de ácido sulfúrico antiguos. Menos bloqueos significan menos tiempo de inactividad: las plantas ahorran miles en horas perdidas. El uso de energía disminuye con una mejor absorción, y la resistencia a la corrosión extiende la vida útil, minimizando el CAPEX en reemplazos. En un mercado donde el equipo de ácido sulfúrico alcanza miles de millones a nivel global, estos ahorros se suman rápidamente. Para tu equipo, significa turnos más fluidos y enfoque en el crecimiento, no en las reparaciones.
Conclusión
Durante años, el mundo químico se resignó a las ineficiencias de los distribuidores de ácido tradicionales, viendo bloqueos, rociados desiguales y óxido como parte del juego. La inactividad se volvió rutina, los costos aumentaron y la eficiencia sufrió en silencio. Pero el distribuidor de ácido de platos múltiples cambia eso con un flujo inteligente, una construcción resistente y un manejo fácil. No es solo una mejora, representa un cambio de paradigma en equipos de ácido sulfúrico en refinerías, plantas de energía, y más allá.
¿Listo para ver la diferencia? Visita el sitio web de NHD para ver nuestros distribuidores de ácido de platos múltiples. También puedes contactarnos en sales@chinanhd.com; nuestros expertos pueden proporcionar soluciones adecuadas basadas en tu torre, material o requerimientos personalizados.
