فئة المنتج: سلسلة فلاتر الضغط التلقائية

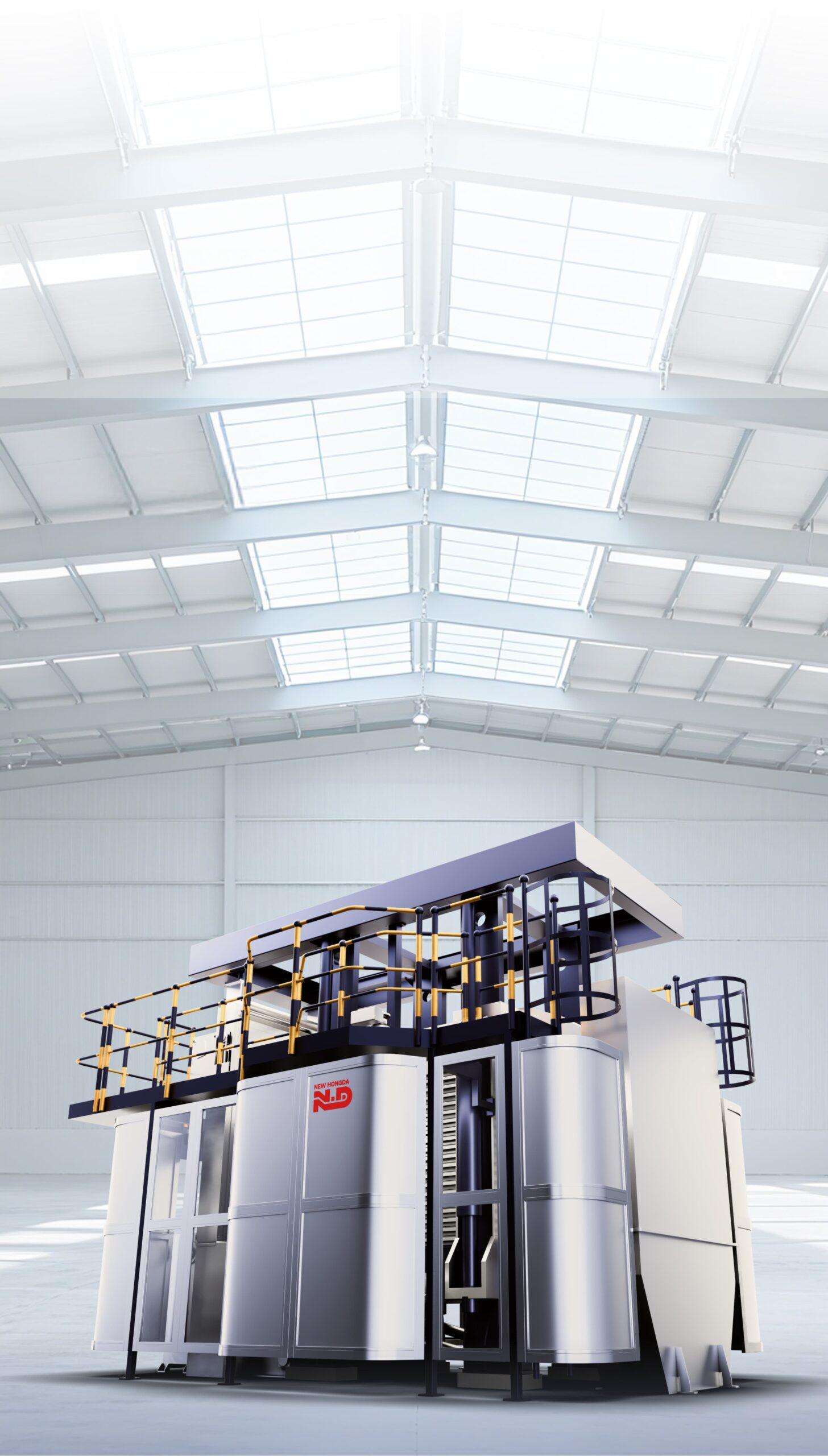

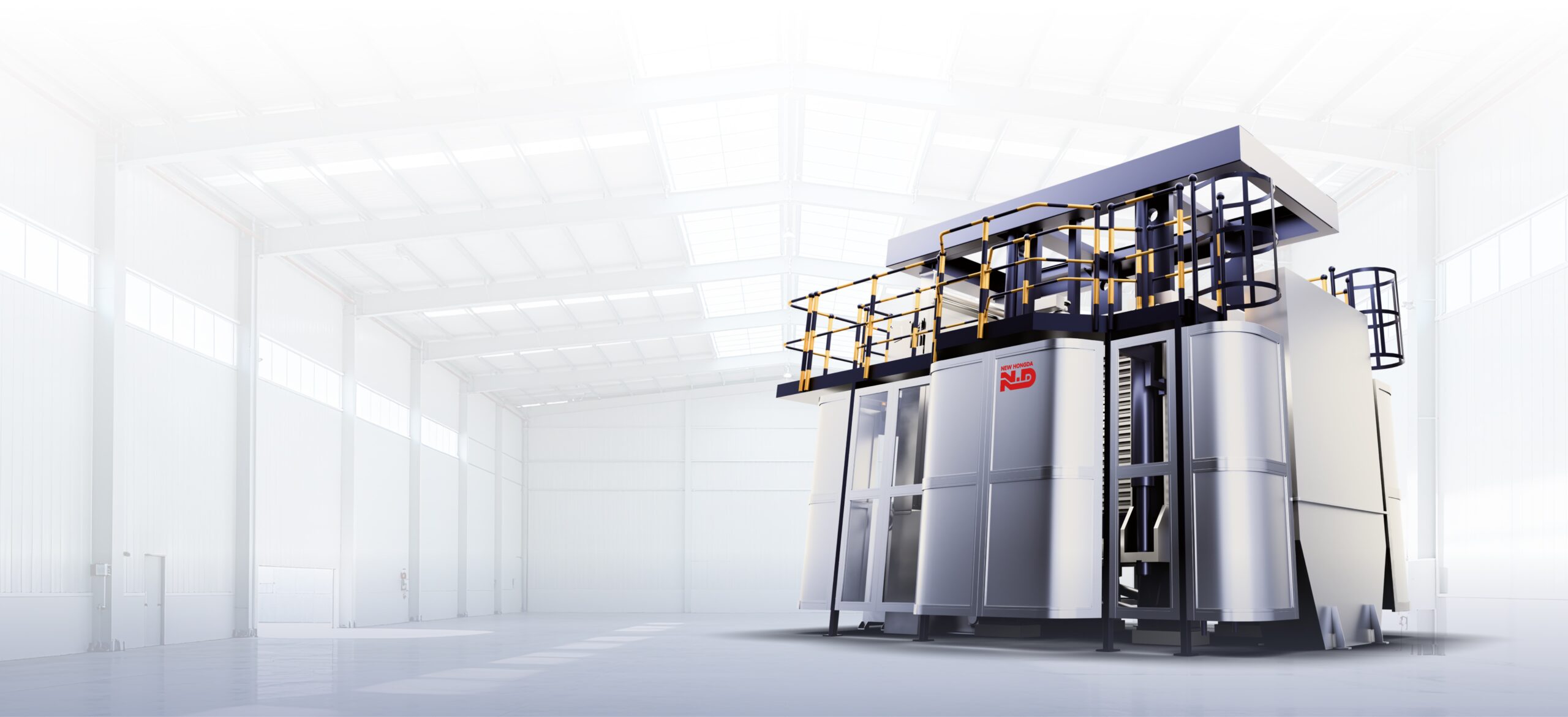

مرشح الضغط الرأسي الأوتوماتيكي

قلل التكاليف.
زد السعة.

فلتر الضغط العمودي الأوتوماتيكي HDLY يجمع بين تقنيات الفلاتر الضاغطة المحلية والدولية. يُستخدم بشكل واسع للفصل بين السوائل والمواد الصلبة من خلال عمليات الغسل والترشيح والتجفيف عبر صناعات متعددة بما في ذلك المعادن غير الحديدية، الصهر، معالجة الكيماويات، تحسين الفحم، إنتاج الغذاء، تصنيع البورسلين، إنتاج الورق، تكرير السكر، معالجة الأصباغ ومعالجة مياه الصرف.

تحميل الكتالوج

كتيب عن فلاتر الضغط العمودية الأوتوماتيكية

English PDF (2.97ميغابايت)

انخفاض محتوى الرطوبة في كعكة الفلتر

أقصى ضغط 1.6 ميجا باسكال مع محتوى رطوبة لا يزيد عن 10%

السعة مقارنة بفلتر الضغط ذو الصفيحة والإطار (نفس مساحة الترشيح)

تعمل جميع العمليات الست بشكل أوتوماتيكي ومستمر، لتوفر أكثر من 6 أضعاف السعة الإنتاجية لكل وحدة مساحة مقارنة بفلتر الإطار.

هيكل مدمج

التصميم العمودي ذو الأربعة أعمدة يتطلب مساحة أرضية قليلة، مما يمكّن من ترقية المنشأة بالحد الأدنى أو دون أي استثمار إضافي في المصنع.

قماش فلتر ذاتي التنظيف

يتميز قماش الفلتر بالغسل المتبادل على كلا السطحين بنتائج تنظيف ممتازة. وضعه الأفقي يضمن سماكة موحدة للكعكة تصل إلى 45 مم.

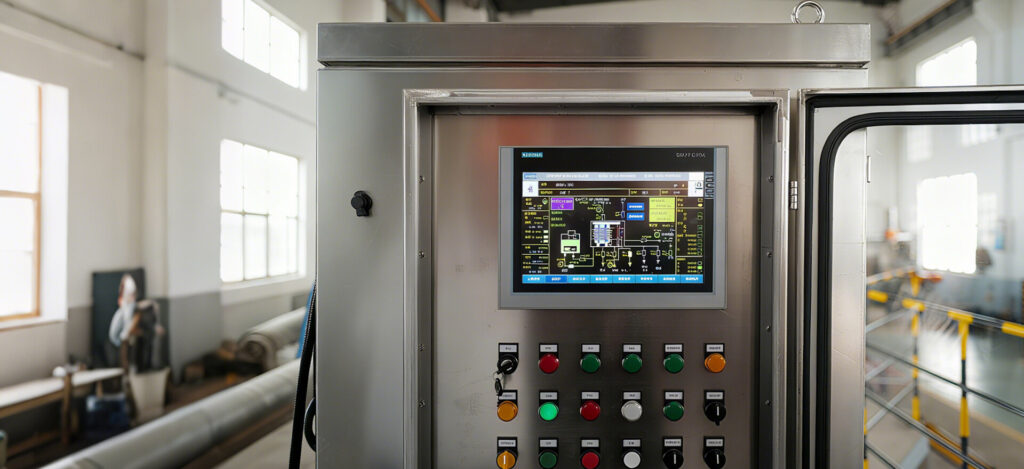

Touchscreen control panel for the pressure filter

تشغيل أوتوماتيكي متقدم

يعمل النظام بشكل أوتوماتيكي كامل عبر لوحة التحكم، مجهزة بوظائف التشخيص الذاتي والإنذار الأوتوماتيكي.

من الطين إلى الكعكة الجافة
أوتوماتيكي بالكامل.

تشمل العمليات الرئيسية لفلتر الضغط العمودي الأوتوماتيكي HDLY: التغذية، ضغط الحجاب الحاجز، الغسيل (اختياري)، والتجفيف بالهواء.

اطلب عرض سعر

4 المراحل

Short Process

الترشيح → الضغط → التجفيف → التفريغ (باستثناء خطوات الغسيل)

6 المراحل

Complete Process

الترشيح → الضغط الأول → الغسيل → الضغط الثاني → التجفيف → التفريغ

المصفى

الطين

الترشيح

عند إغلاق مجموعات الإطارات، يتدفق الطين عبر أنبوب التغذية إلى كل غرفة فلترة. يتخلل المصفى قماش الفلتر إلى غرفة المصفى، ثم يمر عبر أنبوب المصفى المرن قبل الخروج عبر رأس المصفى.

المصفى

ماء بضغط عالي

الضغط الأول

يتم ضخ الماء بضغط عالي عبر الأنبوب المرن إلى أعلى الحجاب الحاجز، مما يطبق ضغط ضغط. هذا يشكل كعكة الفلتر بين الحجاب الحاجز والقماش بينما يجبر على خروج المصفى من الكعكة.

سائل الغسيل

الماء المضغوطماء الغسيل

غسيل الكعكة

يتم ضخ سائل الغسيل إلى غرفة الفلترة عبر نفس أنبوب التوزيع المستخدم للطين. بمجرد امتلاء الغرفة تمامًا بسائل الغسيل، يرتفع الحجاب الحاجز لطرد الماء بضغط عالٍ فوقه. ثم يتدفق سائل الغسيل عبر كعكة الفلتر والقماش قبل الخروج عبر أنبوب التفريغ.

سائل الغسيل

ماء بضغط عالي

الضغط الثاني

أي سائل غسيل متبقي في الغرفة بعد الغسيل يُطرد باستخدام نفس طريقة الضغط الأول.

الهواء

الماء المضغوطالهواء

التجفيف بالهواء

يتم إدخال الهواء المضغوط إلى غرفة الفلترة عبر أنبوب التوزيع، فيملأ الغرفة ويرفع الحجاب الحاجز قبل أن يُطرد. يمر الهواء عبر الكعكة ليقلل محتوى الرطوبة إلى المستوى الأمثل ويفرغ غرفة المصفى أيضًا.

تفريغ الكعكة

التفريغ

القماشحجاب مطاطي

التفريغ

بعد الانتهاء من عملية التجفيف، تفتح مجموعات الإطارات وتبدأ وحدات التشغيل القماشي بالعمل. ثم يتم تفريغ كعكة الفلتر على القماش من كلا الطرفين للفلتر.

الطراز والمواصفات لفلتر الضغط العمودي الأوتوماتيكي

اطلب عرض سعر

الطراز	مساحة الفلتر (متر مربع)	الأبعاد (الطول×العرض×الارتفاع) متر	عدد الصفائح	الحد الأقصى للضغط (ميجا باسكال)
HDLY / I – 6	6	4.3×3.9×2.2	4	1.6
HDLY / I – 9	9	4.3×3.9×2.4	6
HDLY / I – 12	12	4.3×3.9×2.6	8
HDLY / I – 15	15	4.3×3.9×2.9	10
HDLY / I – 18	18	4.3×3.9×3.1	12
HDLY / I – 21	21	4.3×3.9×3.4	14
HDLY / I – 24	24	4.3×3.9×3.6	16
HDLY / I – 27	27	4.3×3.9×3.9	18
HDLY / I – 30	30	4.3×3.9×4.1	20
HDLY / II – 24	24	5.6×4.4×2.8	8	1.6
HDLY / II – 30	30	5.6×4.4×3.0	10
HDLY / II – 36	36	5.6×4.4×3.3	12
HDLY / II – 42	42	5.6×4.4×3.5	14
HDLY / II – 48	48	5.6×4.4×3.8	16
HDLY / II – 54	54	5.6×4.4×4.0	18
HDLY / II – 60	60	5.6×4.4×4.3	20
HDLY / II – 66	66	5.6×4.4×4.5	22
HDLY / II – 72	72	5.6×4.4×4.8	24
HDLY / III – 60	60	7.2×5.2×3.5	10	1.6
HDLY / III – 72	72	7.2×5.2×3.7	12
HDLY / III – 84	84	7.2×5.2×4.0	14
HDLY / III – 96	96	7.2×5.2×4.2	16
HDLY / III – 108	108	7.2×5.2×4.5	18
HDLY / III – 120	120	7.2×5.2×4.7	20
HDLY / III – 132	132	7.2×5.2×5.0	22
HDLY / III – 144	144	7.2×5.2×5.3	24
HDLY / III – 156	156	7.2×5.2×5.5	26
HDLY / III – 168	168	7.2×5.2×5.8	28
HDLY / III – 180	180	7.2×5.2×6.0	30
