Categoría de producto: Serie de filtros prensa automáticos

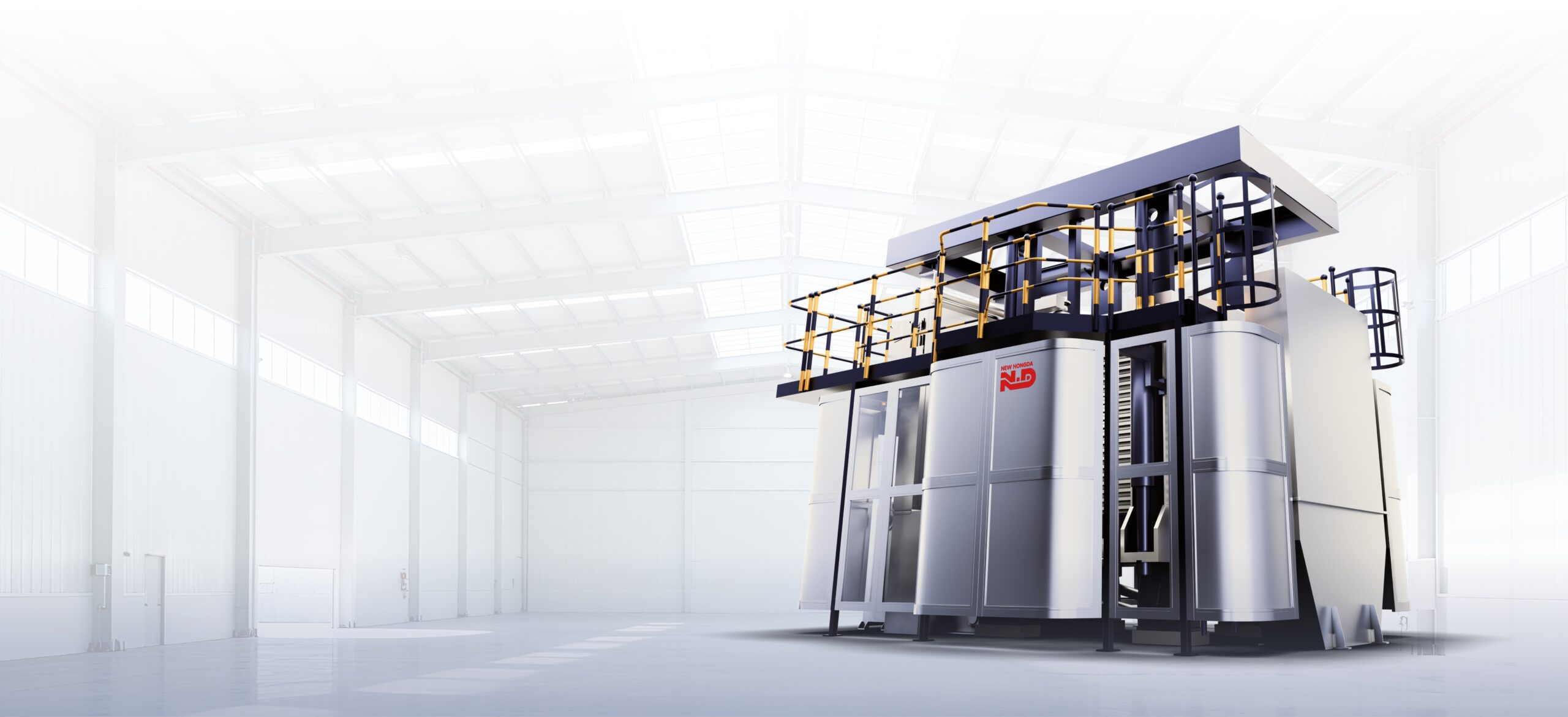

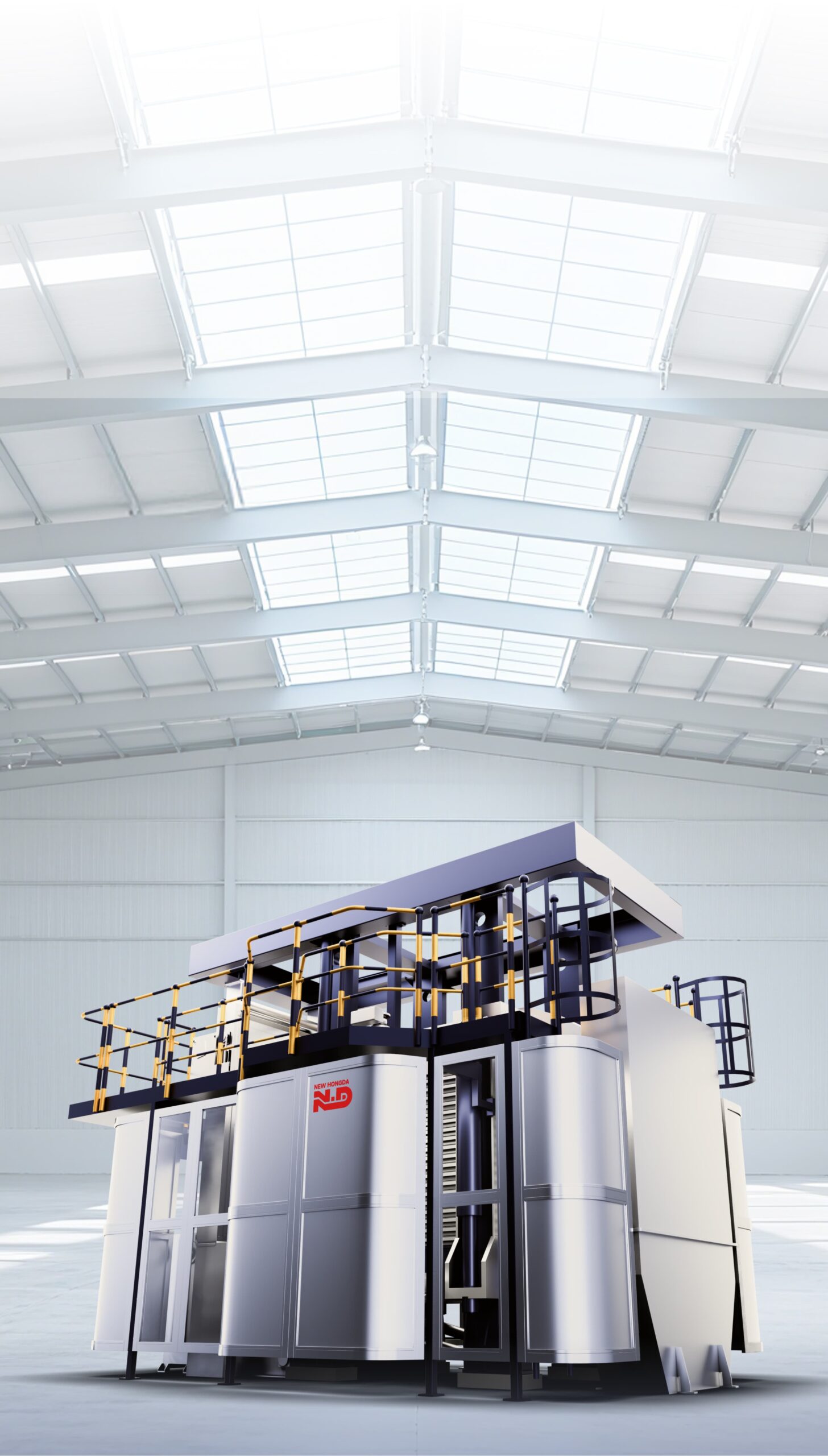

Filtro Automático de Presión Vertical
Solicitar presupuestoReduce costos.
Aumenta la capacidad.
HDLY Filtro Prensa Automático Vertical incorpora tecnologías de filtros prensa nacionales e internacionales. Se utiliza ampliamente para la separación sólido-líquido a través de procesos de lavado, filtración y deshidratación en múltiples industrias, incluyendo metales no ferrosos, fundición, procesamiento químico, beneficio del carbón, producción de alimentos, fabricación de porcelana, producción de papel, refinación de azúcar, procesamiento de tintes y tratamiento de aguas residuales.
Menor contenido de humedad en el pastel de filtro
Presión máxima 1.6 MPa con contenido mínimo de humedad ≤ 10%
6X
Capacidad vs. filtro prensa de placas y marcos (misma área de filtración)
Todos los seis procesos de trabajo operan automática y continuamente, entregando más de 6 veces la capacidad de producción por unidad de área en comparación con los filtros prensa de marco.

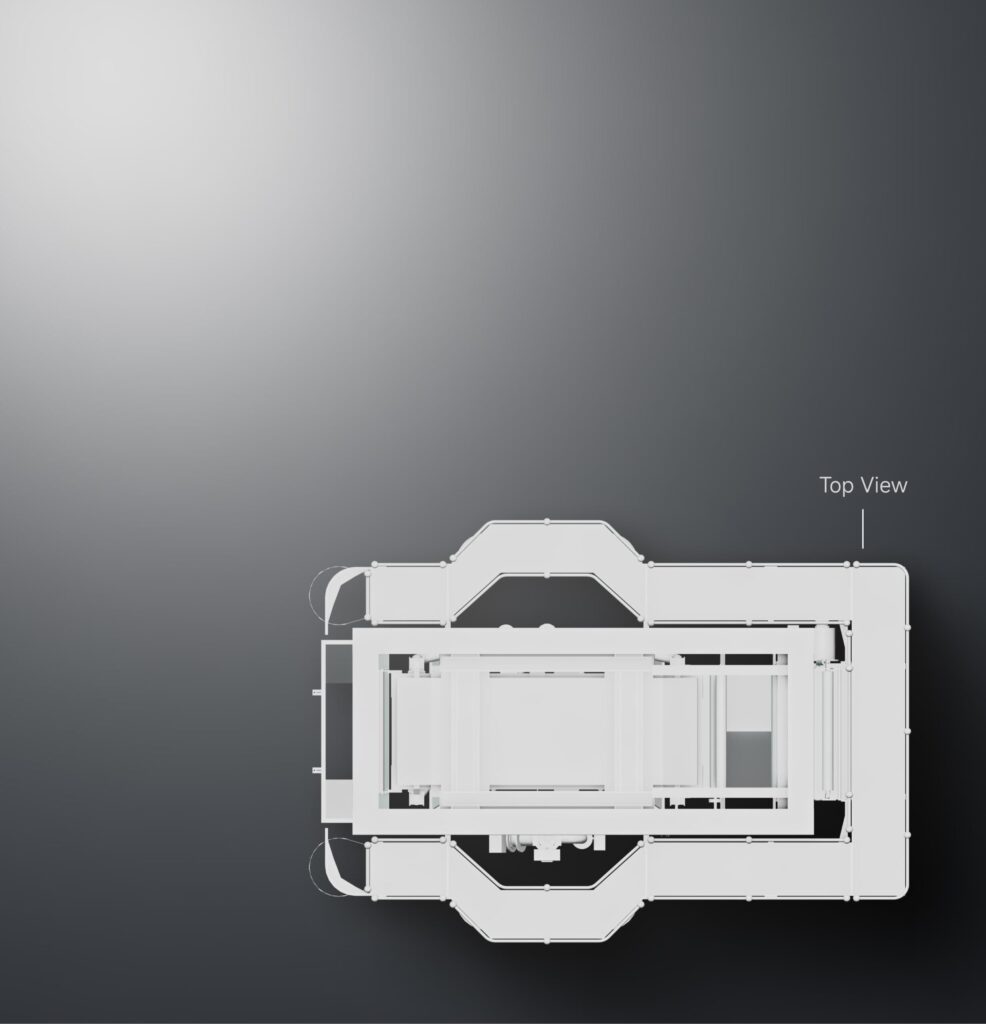

Estructura compacta
El diseño vertical de cuatro columnas requiere un espacio mínimo en el suelo, permitiendo actualizaciones de la instalación con una inversión reducida o nula adicional.
Paño filtrante autolimpiante
El paño filtrante permite lavados alternativos en ambas superficies con excelentes resultados de limpieza. Su colocación horizontal asegura un grosor uniforme del pastel hasta 45 mm.

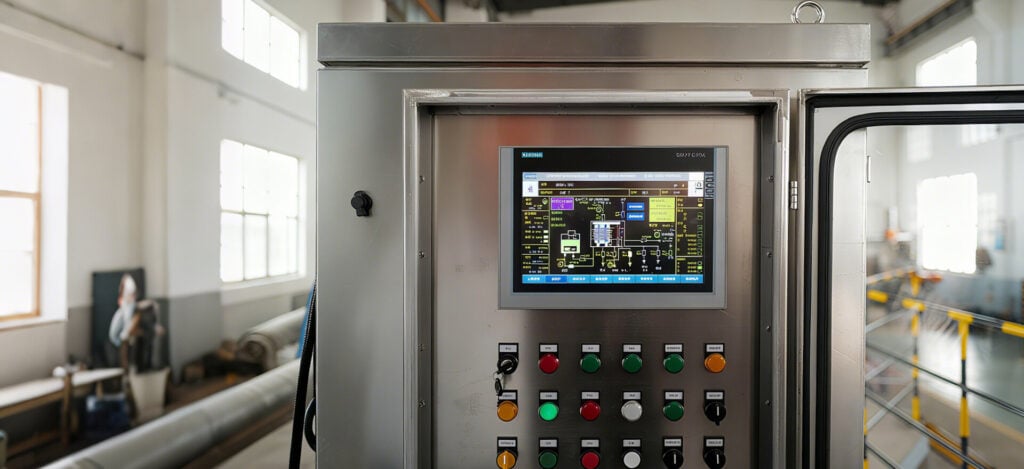

Automatización avanzada
El sistema opera completamente automático a través de un panel de control, equipado con funciones de autodiagnóstico y alarma automática.
De lodo a pastel seco
Completamente automatizado.
Los principales procesos del filtro prensa automático vertical HDLY incluyen: alimentación, prensado de diafragma, lavado (opcional) y secado con aire.
4 Etapas
Short Process
Filtración → Prensado → Secado → Descarga (Excluye los pasos de lavado)
6 Etapas
Complete Process
Filtración → 1er Prensado → Lavado → 2do Prensado → Secado → Descarga
Filtración
Filtración
Cuando los ensamblajes del marco se cierran, el lodo fluye a través del tubo de alimentación hacia cada cámara de filtrado. El filtrado penetra el paño filtrante en la cámara de filtrado, luego pasa a través del tubo flexible de filtrado antes de ser descargado a través del colector de filtrado.
Prensado I
Prensado I
El agua a alta presión se bombea a través del tubo flexible a la parte superior del diafragma, aplicando presión de prensado. Esto forma el pastel de filtro entre el diafragma y la tela mientras fuerza el filtrado fuera del pastel.
Lavado del pastel
Lavado del pastel
El líquido de lavado se bombea a la cámara de filtrado a través del mismo tubo colector utilizado para el lodo. A medida que la cámara se llena completamente con el líquido de lavado, el diafragma se levanta para expulsar el agua a alta presión sobre él. El líquido de lavado luego fluye a través del pastel de filtro y la tela antes de salir por el tubo de descarga.
Prensado II
Prensado II
Cualquier líquido de lavado restante en la cámara después del lavado se expulsa usando el mismo método que el primer prensado.
Secado con aire
Secado con aire
El aire comprimido se introduce en la cámara de filtrado a través del tubo colector, llenando la cámara y elevando el diafragma antes de ser descargado. El aire que pasa a través del pastel reduce el contenido de humedad al nivel óptimo y también vacía la cámara de filtrado.
Descarga
Descarga
Una vez completado el proceso de secado, los ensamblajes del marco se abren y las unidades de accionamiento de tela comienzan a operar. El pastel de filtro sobre la tela se descarga desde ambos extremos del filtro.
Modelo y Especificación del Filtro Prensa Automático Vertical
| Modelo | Área de Filtro (m2) | Dimensiones (L×W×H) m | Cant. de Placas | Presión Máx. (MPa) |
|---|---|---|---|---|
| HDLY / I – 6 | 6 | 4.3×3.9×2.2 | 4 | 1.6 |
| HDLY / I – 9 | 9 | 4.3×3.9×2.4 | 6 | |
| HDLY / I – 12 | 12 | 4.3×3.9×2.6 | 8 | |
| HDLY / I – 15 | 15 | 4.3×3.9×2.9 | 10 | |
| HDLY / I – 18 | 18 | 4.3×3.9×3.1 | 12 | |
| HDLY / I – 21 | 21 | 4.3×3.9×3.4 | 14 | |
| HDLY / I – 24 | 24 | 4.3×3.9×3.6 | 16 | |
| HDLY / I – 27 | 27 | 4.3×3.9×3.9 | 18 | |
| HDLY / I – 30 | 30 | 4.3×3.9×4.1 | 20 | |
| HDLY / II – 24 | 24 | 5.6×4.4×2.8 | 8 | 1.6 |
| HDLY / II – 30 | 30 | 5.6×4.4×3.0 | 10 | |
| HDLY / II – 36 | 36 | 5.6×4.4×3.3 | 12 | |
| HDLY / II – 42 | 42 | 5.6×4.4×3.5 | 14 | |
| HDLY / II – 48 | 48 | 5.6×4.4×3.8 | 16 | |
| HDLY / II – 54 | 54 | 5.6×4.4×4.0 | 18 | |
| HDLY / II – 60 | 60 | 5.6×4.4×4.3 | 20 | |
| HDLY / II – 66 | 66 | 5.6×4.4×4.5 | 22 | |
| HDLY / II – 72 | 72 | 5.6×4.4×4.8 | 24 | |
| HDLY / III – 60 | 60 | 7.2×5.2×3.5 | 10 | 1.6 |
| HDLY / III – 72 | 72 | 7.2×5.2×3.7 | 12 | |
| HDLY / III – 84 | 84 | 7.2×5.2×4.0 | 14 | |
| HDLY / III – 96 | 96 | 7.2×5.2×4.2 | 16 | |
| HDLY / III – 108 | 108 | 7.2×5.2×4.5 | 18 | |
| HDLY / III – 120 | 120 | 7.2×5.2×4.7 | 20 | |
| HDLY / III – 132 | 132 | 7.2×5.2×5.0 | 22 | |
| HDLY / III – 144 | 144 | 7.2×5.2×5.3 | 24 | |
| HDLY / III – 156 | 156 | 7.2×5.2×5.5 | 26 | |
| HDLY / III – 168 | 168 | 7.2×5.2×5.8 | 28 | |
| HDLY / III – 180 | 180 | 7.2×5.2×6.0 | 30 |

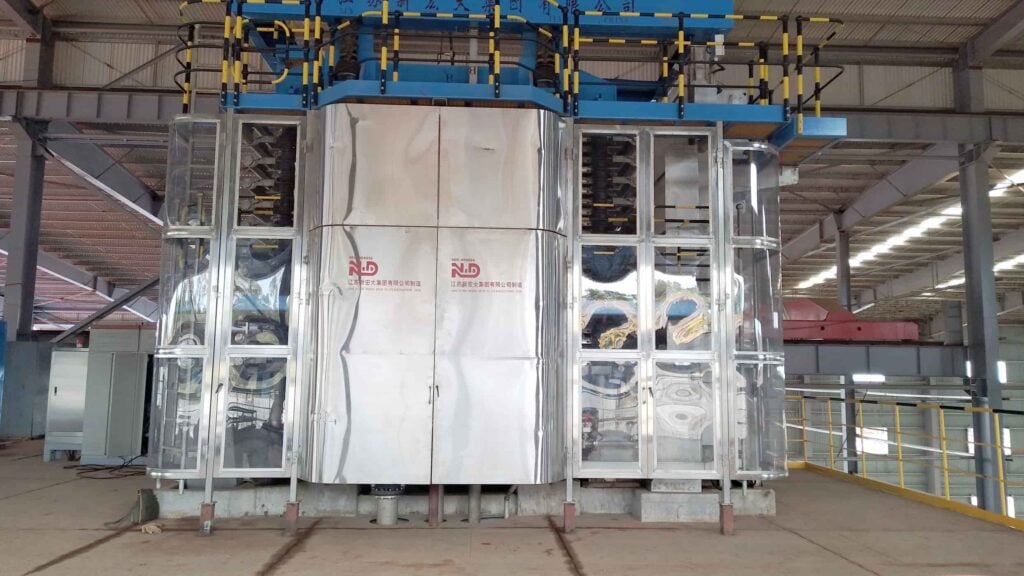

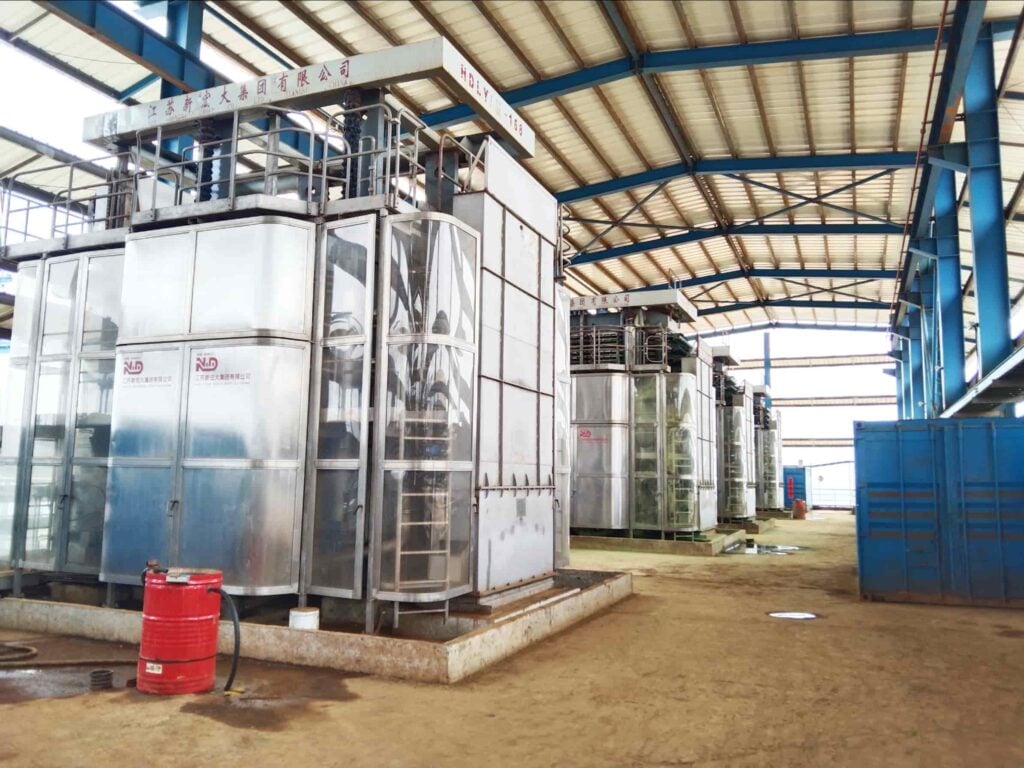

Aplicaciones del Filtro Prensa Automático Vertical

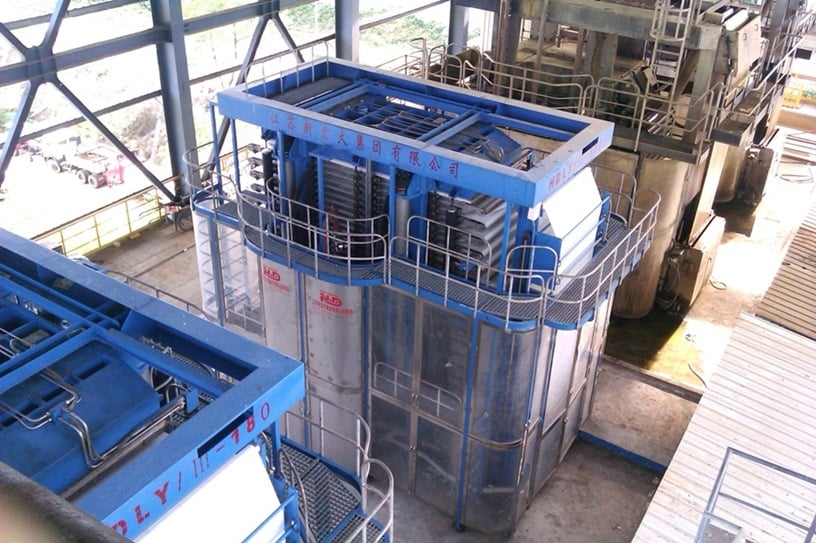

Hidrometalurgia de Níquel-Cobalto
Papúa Nueva Guinea
Los Filtros Prensa Automáticos Verticales HDLY más grandes de 180 m²

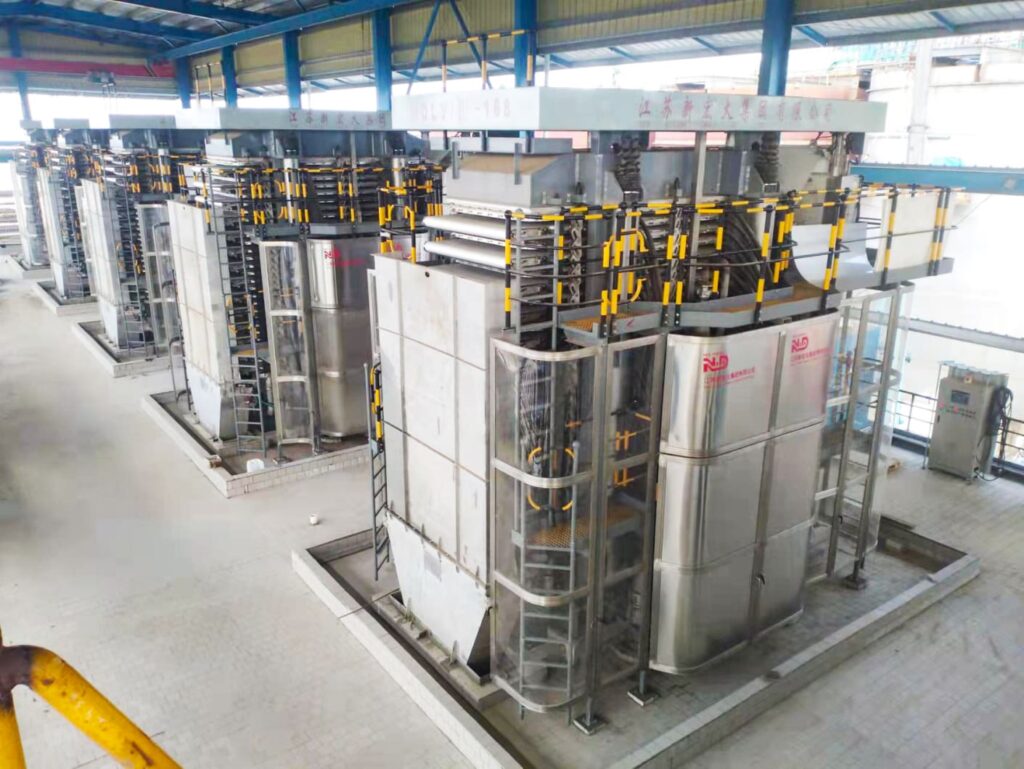

Hidrometalurgia de Níquel-Cobalto
Indonesia
13 Conjuntos de Filtros Prensa Automáticos Verticales HDLY de 180 m² y 168 m2
Hidrometalurgia de Níquel-Cobalto
Indonesia
5 Conjuntos de Filtros Prensa Automáticos Verticales HDLY de 168 m²
Hidrometalurgia de Cobre
RDC
2 Conjuntos de Filtros Prensa Automáticos Verticales HDLY de 144 m²

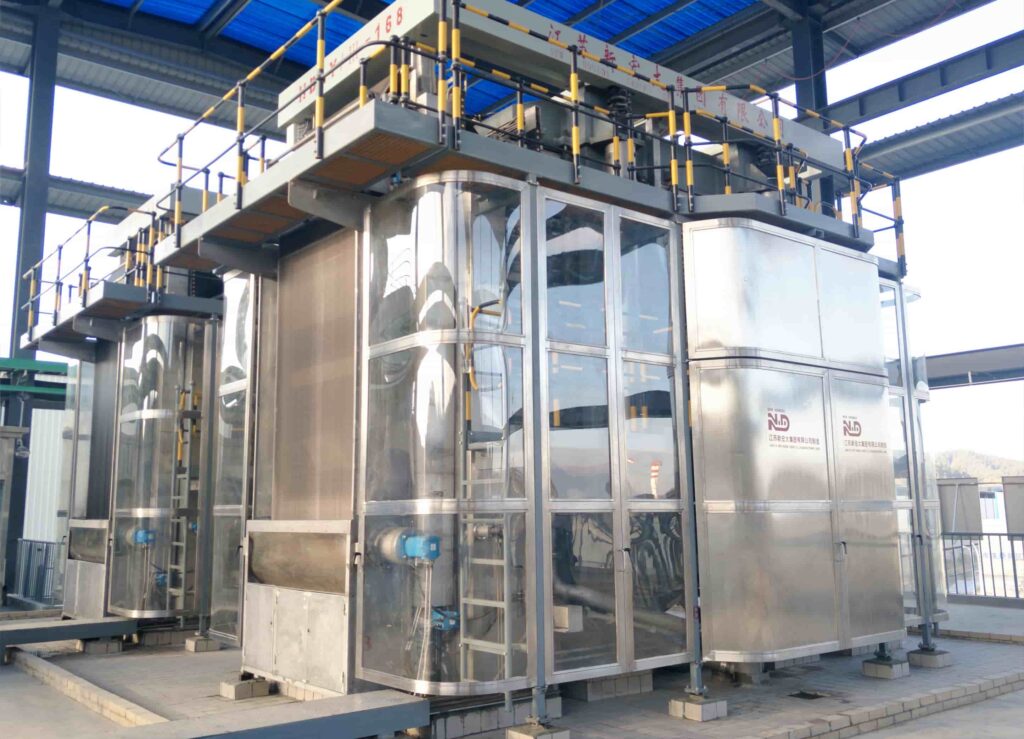

Fosfoyeso & Residuos de Ácido Fosfórico
Guizhou, China
8 Conjuntos de Filtros Prensa Automáticos Verticales de 168 m²

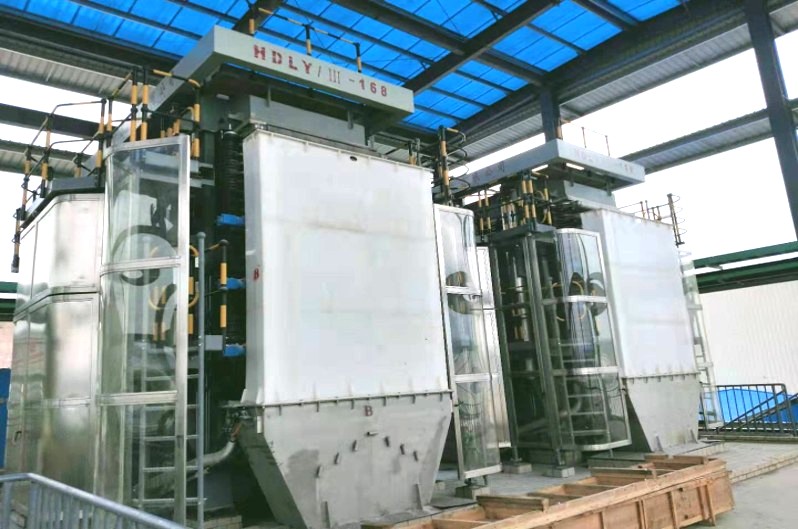

Hidrometalurgia de Plomo
Yunan, China
2 Conjuntos de Filtros Prensa Automáticos Verticales HDLY de 168 m²
