降低成本
提升产能

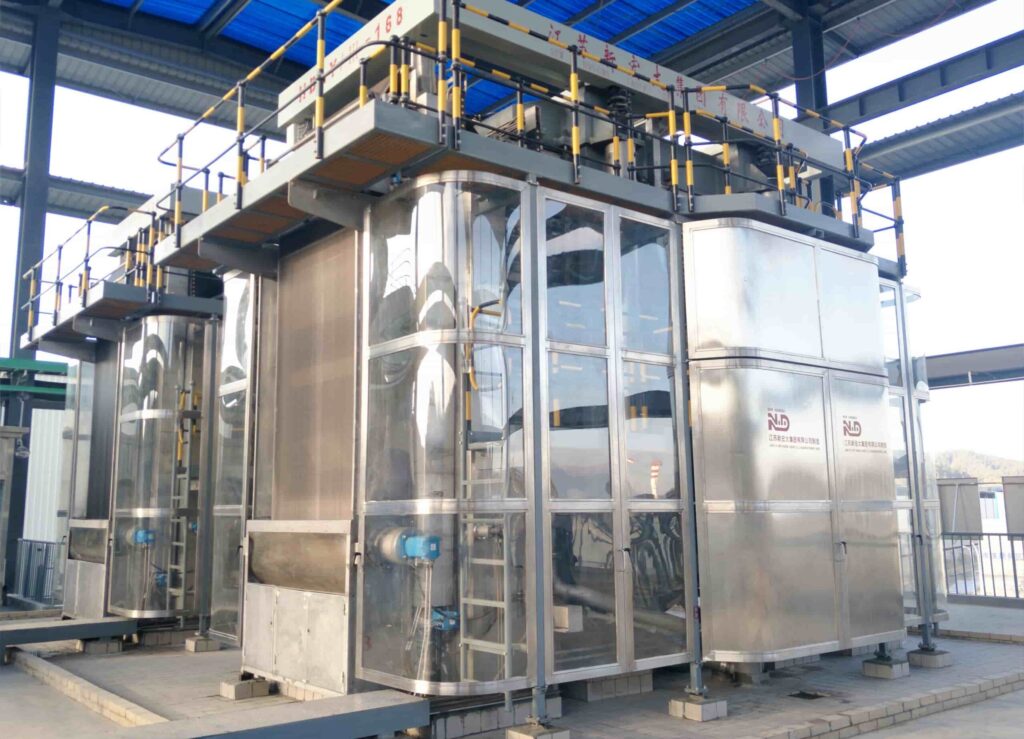

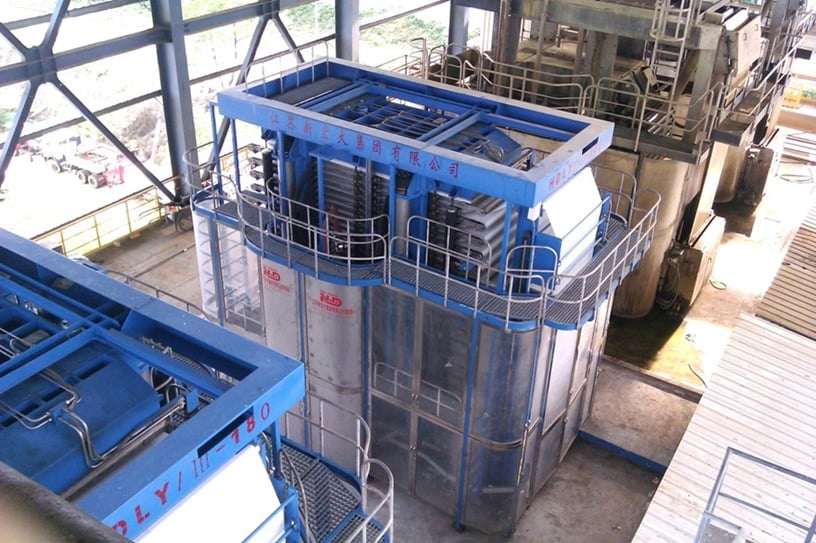

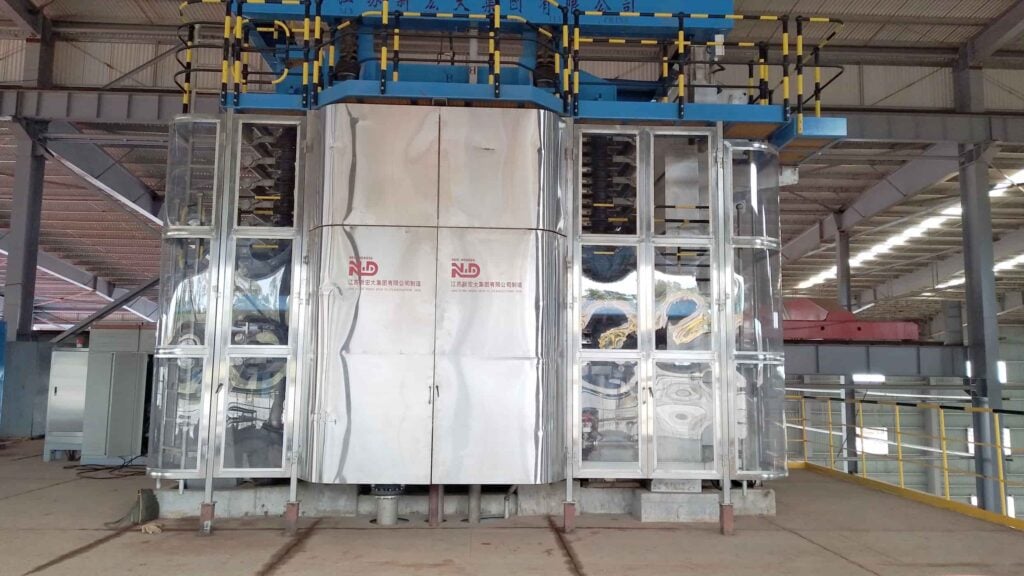

HDLY全自动立式压滤机结合了国内外先进压滤机技术。广泛应用于有色、冶金、化工、选煤、食品、陶瓷、造纸、制糖、染料、污水处理等行业对物料洗涤、过滤、脱水，使悬浮液中的固液两相分离。

点击下载产品手册

HDLY全自动立式压滤机介绍

中文 PDF (4.76MB)

滤饼含水率低

最大挤压力1.6 MPa，滤饼含水率最低＜10%

6X

同等过滤面积，产能翻倍

六步工作流程自动连续运行，同面积产能可以达到传统板框压滤机的6倍及以上。

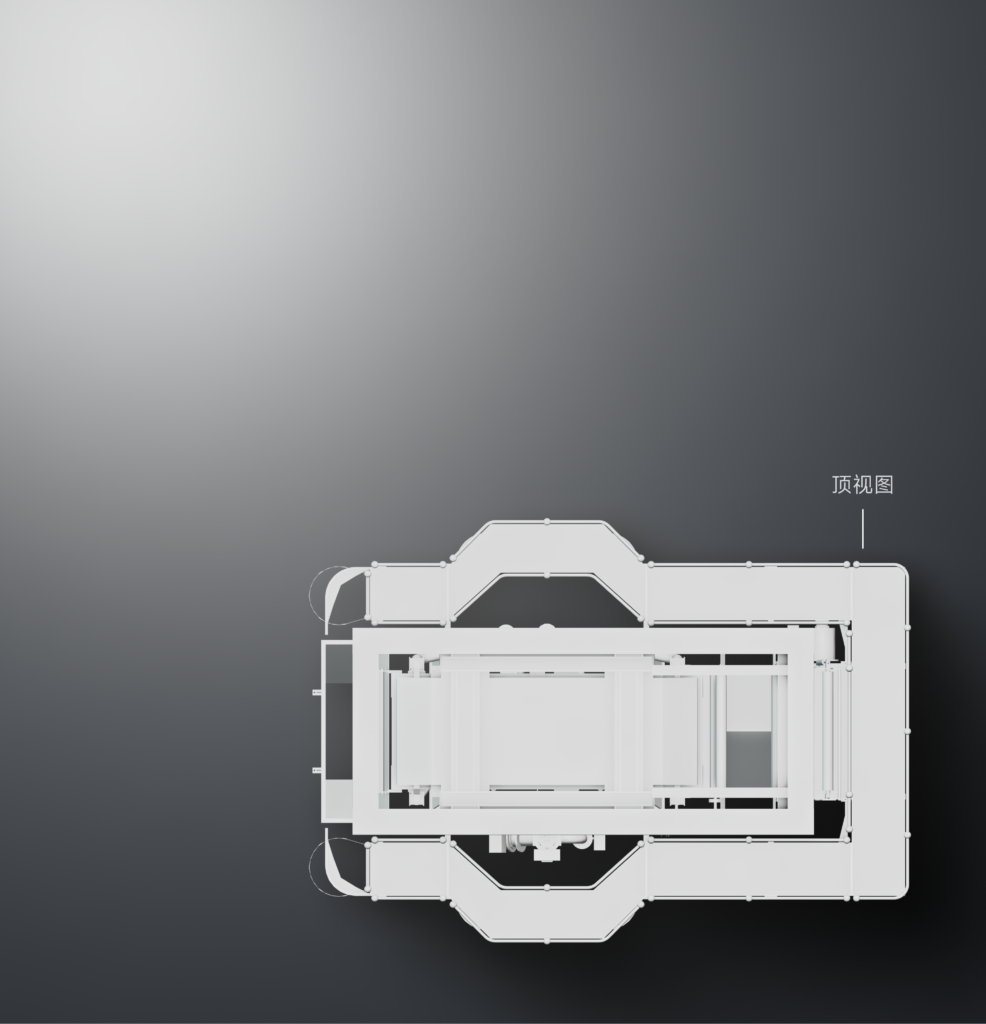

结构紧凑

四柱立式设计占地空间小，设备升级的同时，减少或无需额外的厂房投资。

滤布自洁再生

滤布正反面交替过滤，清洗效果优异。水平放置确保滤饼厚度均匀，可达45mm。

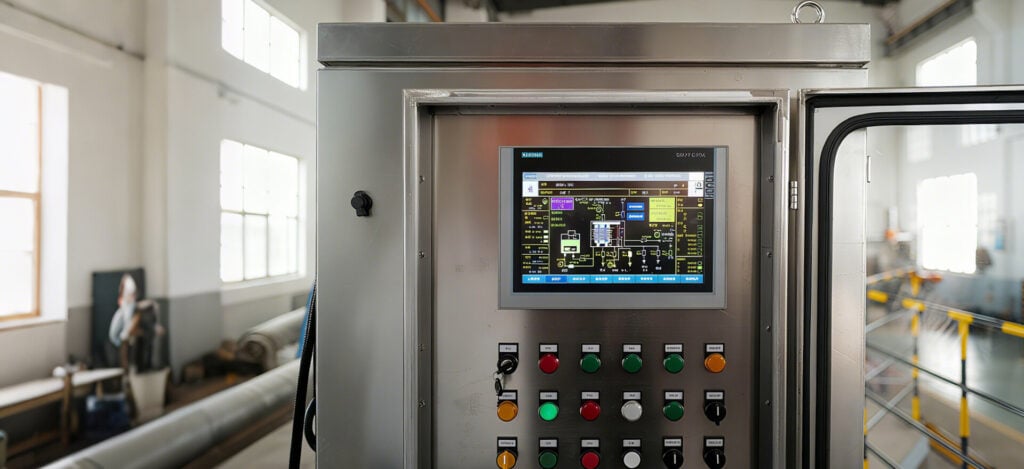

全自动控制

设备运行通过PLC控制柜实现全自动控制，具有自诊断和自动报警功能。

从浆料到干燥滤饼
六步全自动化

HDLY全自动立式压滤机的主要工作流程包括：过滤、隔膜挤压、滤饼洗涤（可选）和空气风干。

立即询价

4 阶段

Short Process

过滤 → 一次挤压 → 空气干燥 → 卸料

6 阶段

Complete Process

过滤 → 一次挤压 → 洗涤（可选） → 二次挤压（可选） → 空气干燥 → 卸料

滤液

浆料

过滤

当过滤板框关闭后，料浆同时通过料浆管进入每个滤腔。滤液通过滤布进入滤液腔，然后进入滤液软管，最后到达滤液总管排出。

滤液

高压水

一次挤压

高压水通过高压水软管进入隔膜上方，隔膜向滤布表面挤压滤饼，从而将滤液挤出滤饼。

洗涤液

压缩水洗涤水

洗涤

洗涤液使用和料浆相同的管道被泵送到过滤腔；由于液体注满滤腔，隔膜被抬起，隔膜上的高压水被挤出。洗涤液在通过滤饼和滤布后流入排放管。

洗涤液

高压水

二次挤压

在洗涤阶段之后留在滤腔里的洗涤液用上述第二阶段中的方法被挤压出去。

空气

压缩水空气

空气干燥

压缩空气通过分配管进入过滤腔，使腔体完全充满，并提起隔膜，使隔膜上的高压空气排出压滤机。气流穿透滤饼层，将滤饼含水量降至工艺要求的最佳水平，同时排空滤液腔。

滤饼卸料

卸料

滤布橡胶隔膜

卸料

当干燥过程完成后，板框组件打开，滤布驱动装置开始运行，滤饼从压滤机两边排出。

全自动立式压滤机型号和规格

立即询价

型号	过滤面积（m²）	外型尺寸（长×宽×高）m	滤框数量（块）	最大挤压力（MPa）
HDLY / I – 6	6	4.3×3.9×2.2	4	1.6
HDLY / I – 9	9	4.3×3.9×2.4	6
HDLY / I – 12	12	4.3×3.9×2.6	8
HDLY / I – 15	15	4.3×3.9×2.9	10
HDLY / I – 18	18	4.3×3.9×3.1	12
HDLY / I – 21	21	4.3×3.9×3.4	14
HDLY / I – 24	24	4.3×3.9×3.6	16
HDLY / I – 27	27	4.3×3.9×3.9	18
HDLY / I – 30	30	4.3×3.9×4.1	20
HDLY / II – 24	24	5.6×4.4×2.8	8	1.6
HDLY / II – 30	30	5.6×4.4×3.0	10
HDLY / II – 36	36	5.6×4.4×3.3	12
HDLY / II – 42	42	5.6×4.4×3.5	14
HDLY / II – 48	48	5.6×4.4×3.8	16
HDLY / II – 54	54	5.6×4.4×4.0	18
HDLY / II – 60	60	5.6×4.4×4.3	20
HDLY / II – 66	66	5.6×4.4×4.5	22
HDLY / II – 72	72	5.6×4.4×4.8	24
HDLY / III – 60	60	7.2×5.2×3.5	10	1.6
HDLY / III – 72	72	7.2×5.2×3.7	12
HDLY / III – 84	84	7.2×5.2×4.0	14
HDLY / III – 96	96	7.2×5.2×4.2	16
HDLY / III – 108	108	7.2×5.2×4.5	18
HDLY / III – 120	120	7.2×5.2×4.7	20
HDLY / III – 132	132	7.2×5.2×5.0	22
HDLY / III – 144	144	7.2×5.2×5.3	24
HDLY / III – 156	156	7.2×5.2×5.5	26
HDLY / III – 168	168	7.2×5.2×5.8	28
HDLY / III – 180	180	7.2×5.2×6.0	30
