Catégorie de produit : Série de filtres-presses automatiques

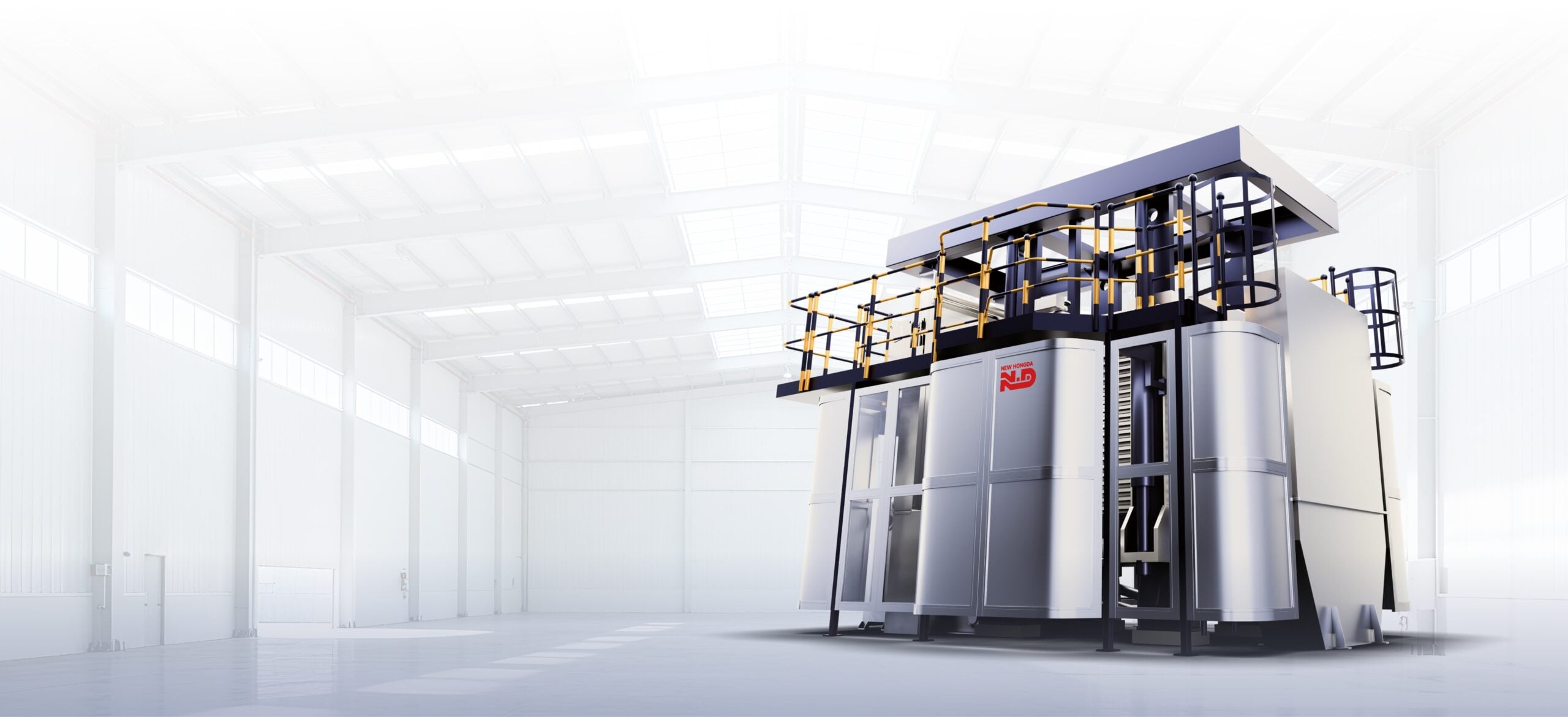

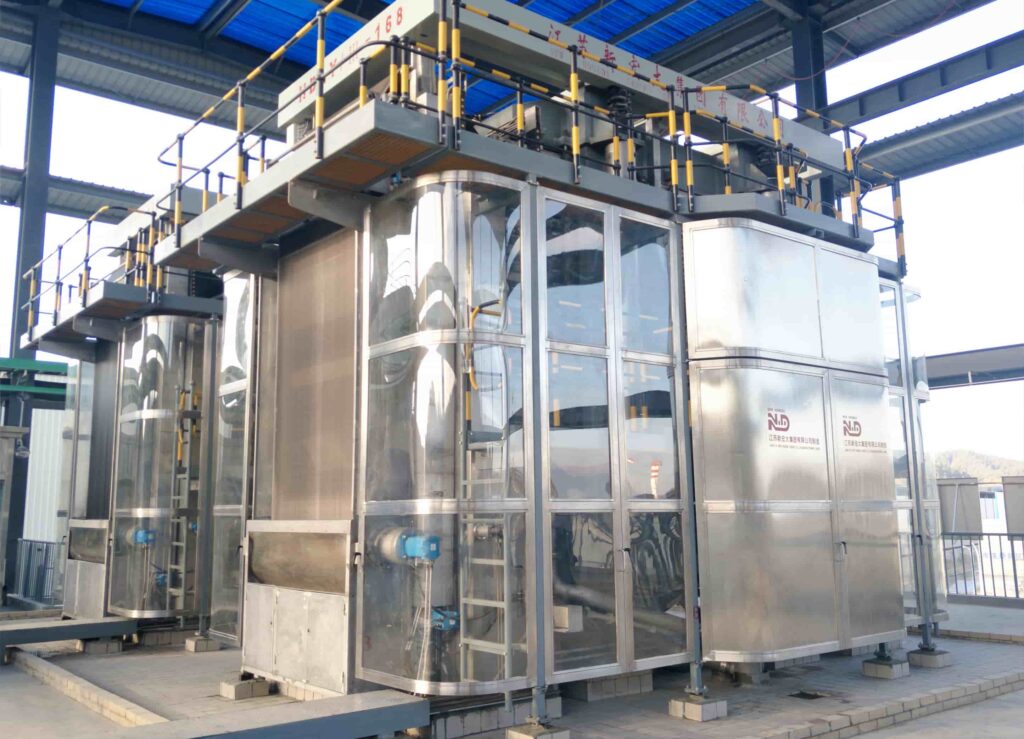

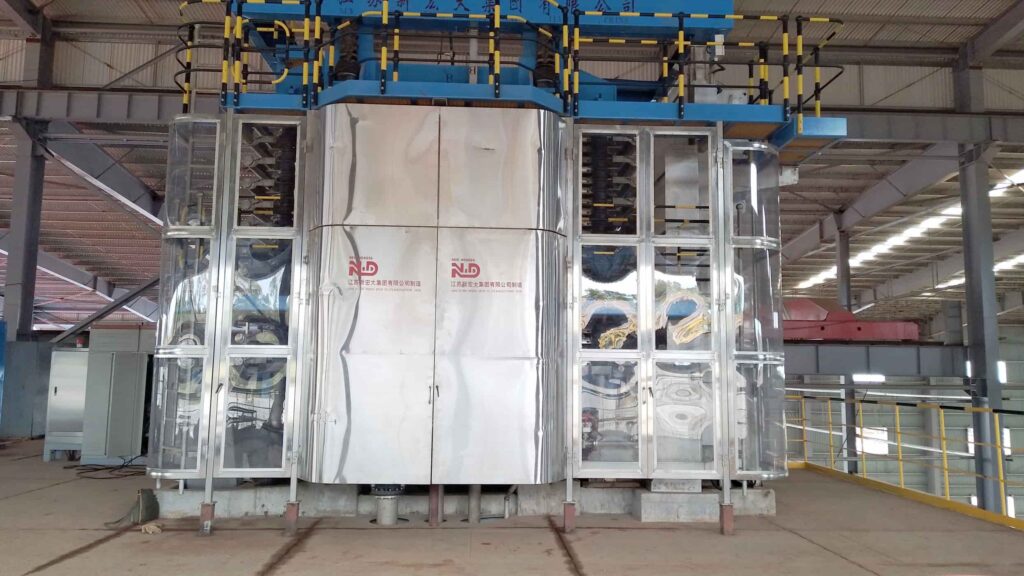

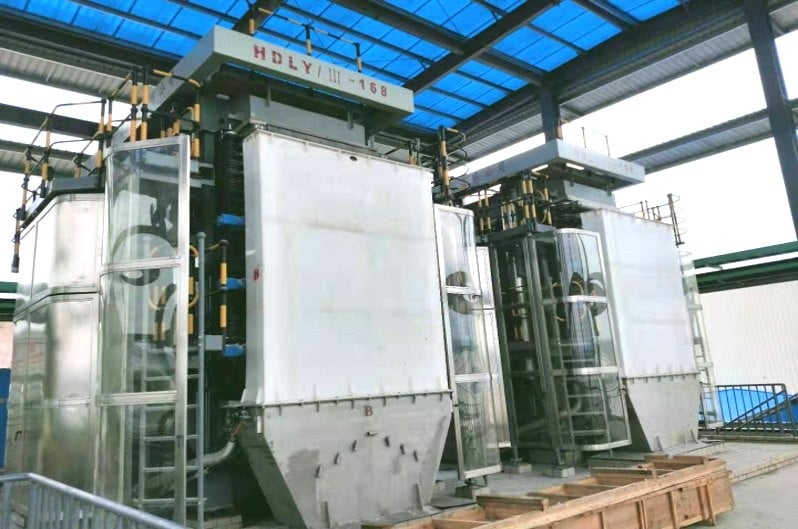

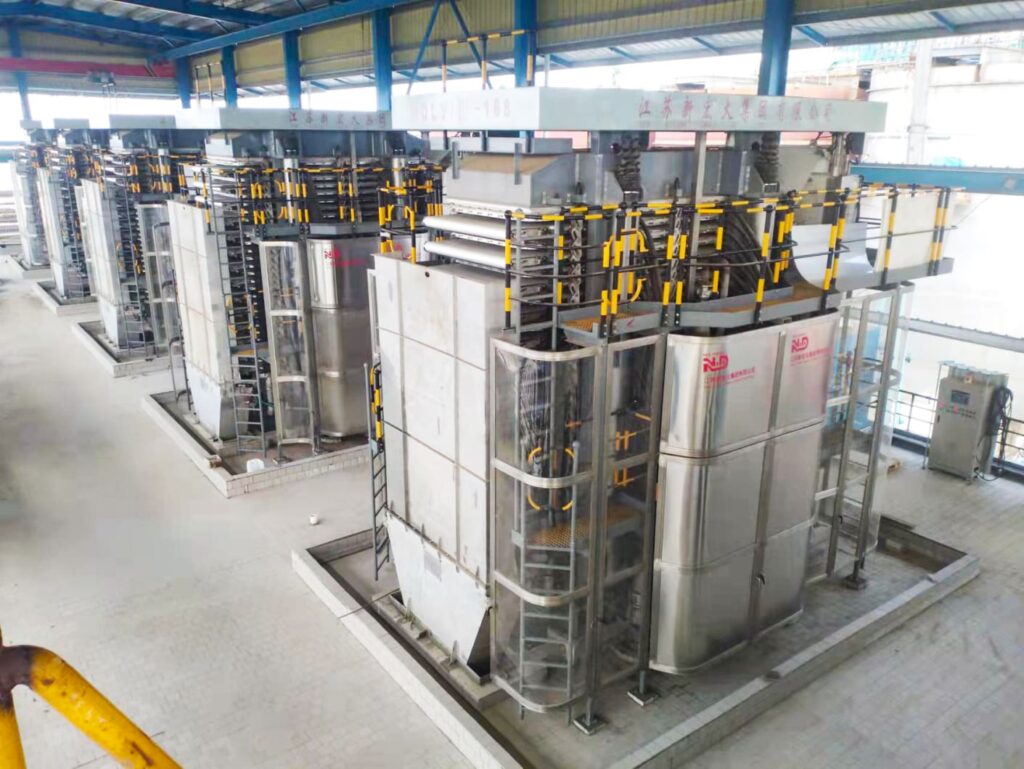

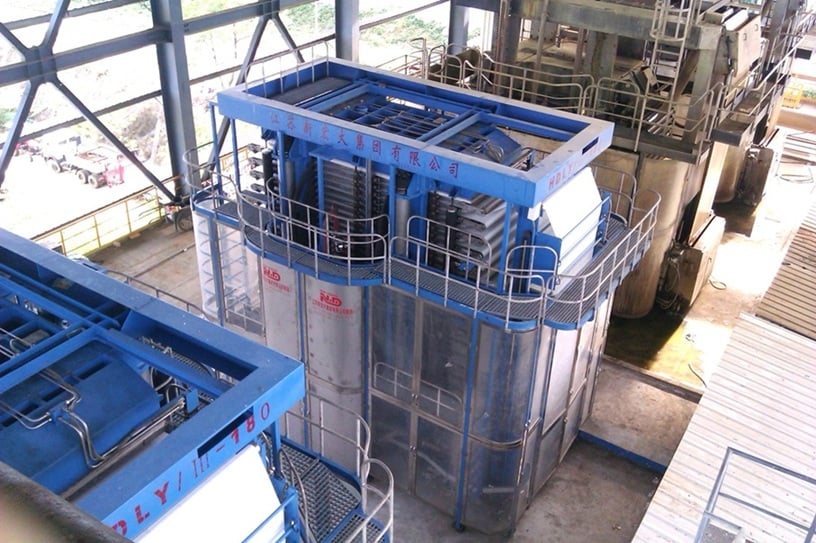

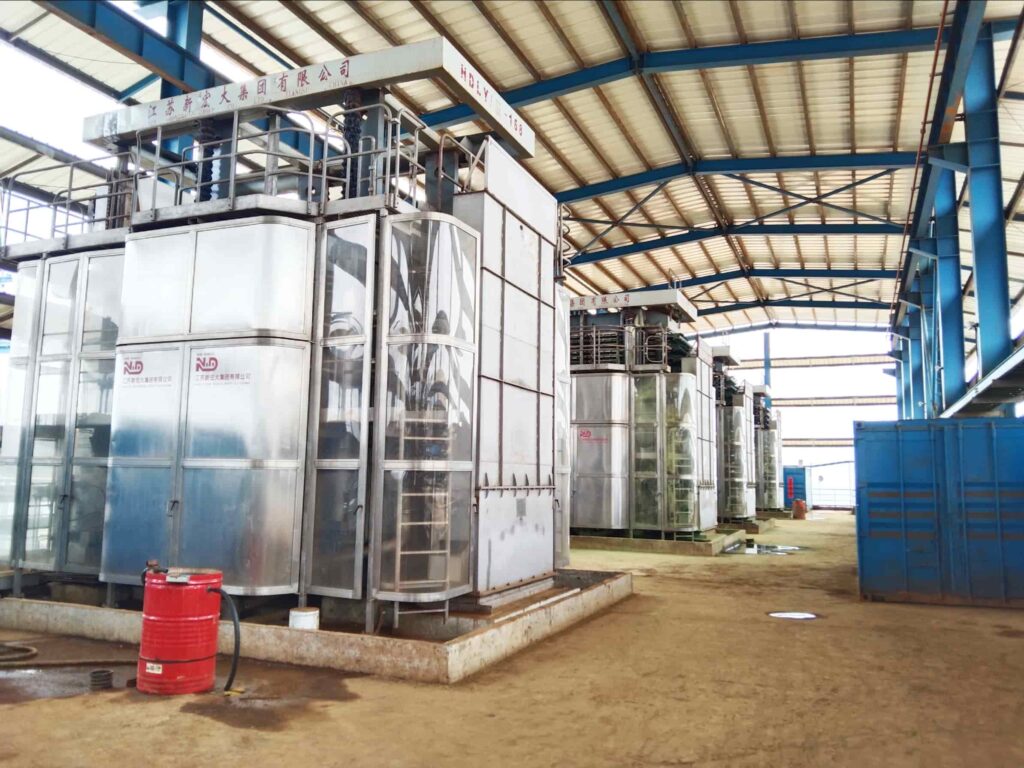

Filtre à pression automatique vertical

Réduisez les coûts.
Augmentez la capacité.

Filtre presse vertical automatique HDLY intègre des technologies de filtres presses nationaux et internationaux. Il est largement utilisé pour la séparation solide-liquide grâce aux processus de lavage, filtration et déshydratation dans de nombreuses industries, y compris les métaux non ferreux, la fusion, la chimie, l’enrichissement de charbon, la production alimentaire, la fabrication de porcelaine, la production de papier, le raffinage du sucre, le traitement des colorants et le traitement des eaux usées.

Télécharger le catalogue

Brochure sur les filtres presse verticaux automatiques

English PDF (2,97Mo)

Faible Teneur en Humidité du Gâteau de Filtration

Pression max. 1,6 MPa avec Teneur en humidité min. ≤ 10%

Capacité vs Filtre Presse à Cadre et Châssis (Même Surface de Filtration)

Les six processus de travail fonctionnent automatiquement et continuellement, offrant plus de 6 fois la capacité de production par unité de surface par rapport aux filtres à cadre.

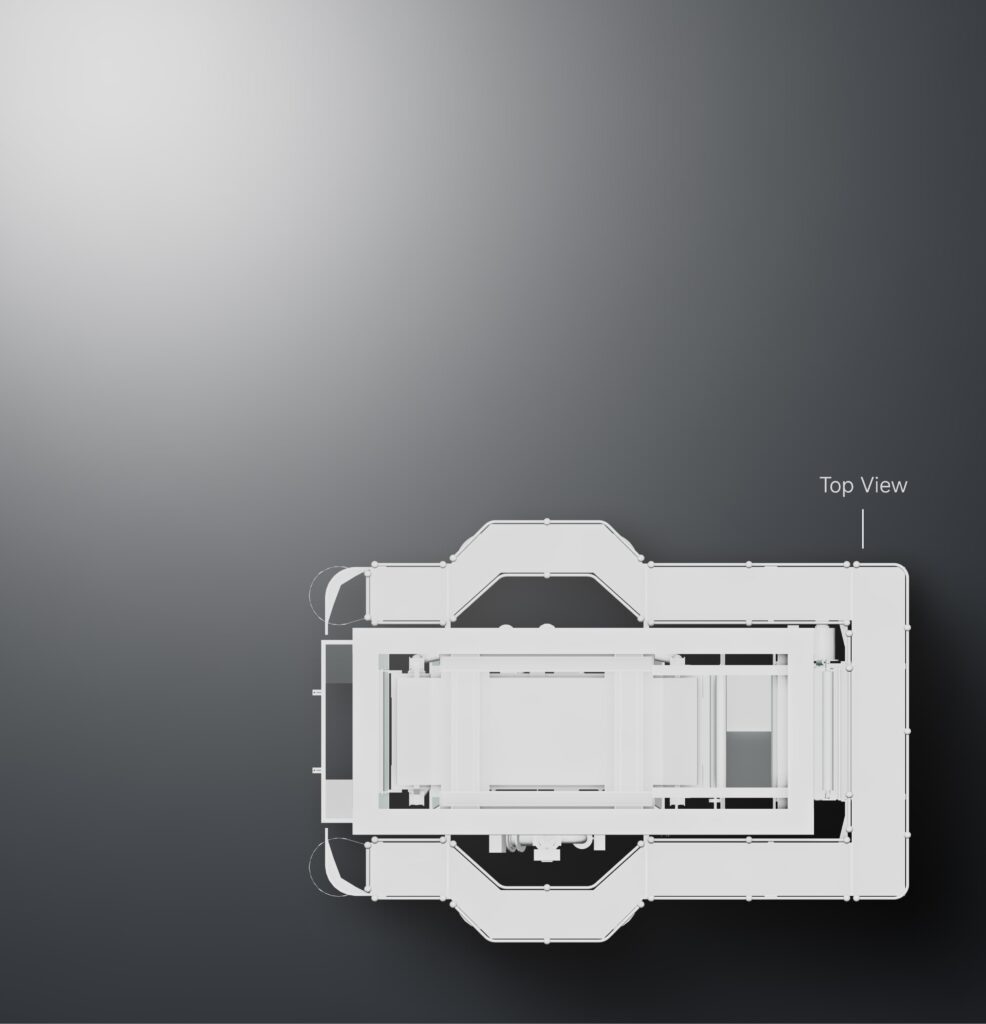

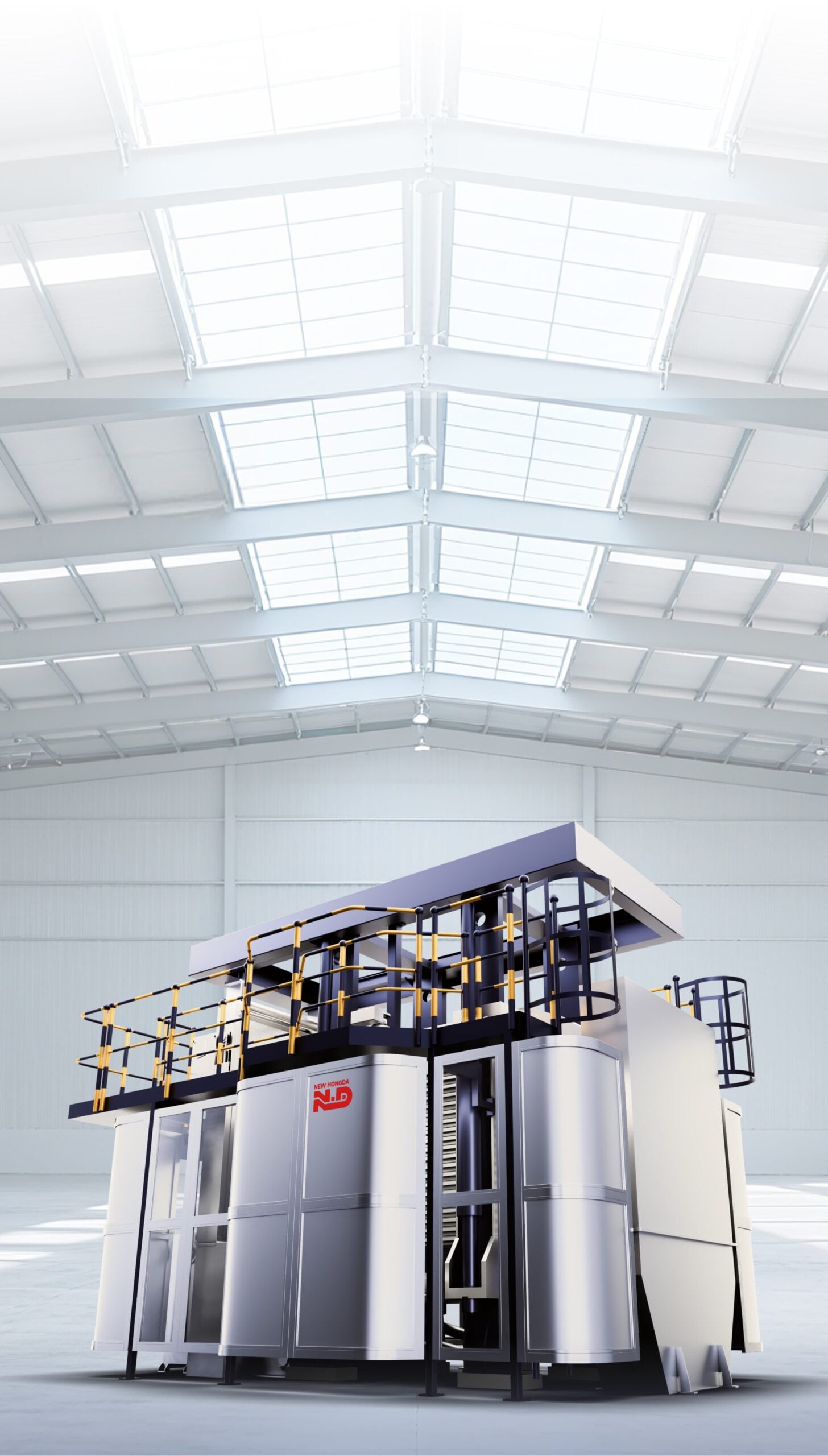

Structure Compacte

La conception verticale à quatre colonnes nécessite peu d'espace au sol, permettant des améliorations d'installation avec un investissement supplémentaire réduit ou nul en usines.

Tissu Filtrant Auto-nettoyant

Le tissu filtrant présente un lavage alterné sur les deux surfaces avec d'excellents résultats de nettoyage. Son placement horizontal assure une épaisseur uniforme du gâteau allant jusqu'à 45 mm.

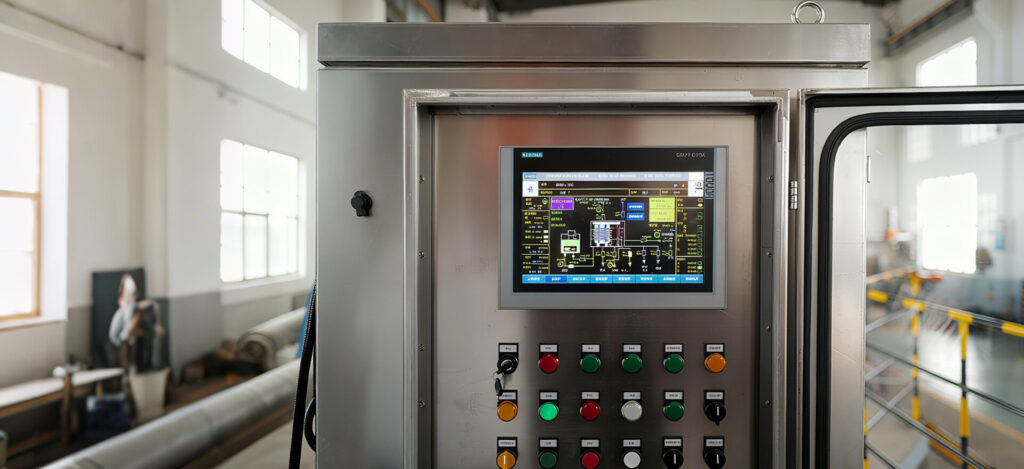

Touchscreen control panel for the pressure filter

Automatisation Avancée

Le système fonctionne entièrement automatiquement via un panneau de contrôle, équipé de fonctions d'autodiagnostic et d'alarme automatique.

De la Boue au Gâteau Sec
Entièrement Automatisé.

Les principaux processus du Filtre Presse Vertical Automatique HDLY incluent : alimentation, compression à diaphragme, lavage (facultatif) et séchage à l’air.

Demander un devis

4 Étapes

Short Process

Filtrage → Compression → Séchage → Déchargement (Exclut les étapes de lavage)

6 Étapes

Complete Process

Filtrage → 1ère Compression → Lavage → 2ème Compression → Séchage → Déchargement

Filtrat

Boue

Filtrage

Lorsque les assemblages de châssis se ferment, la boue passe par le tuyau d’alimentation dans chaque chambre de filtration. Le filtrat pénètre dans le tissu filtrant dans la chambre à filtrat, puis passe par le tube flexible de filtrat avant d’être déchargé via le collecteur de filtrat.

Filtrat

Eau Haute Pression

Compression I

De l’eau haute pression est pompée par le tuyau flexible jusqu’au sommet du diaphragme, appliquant une pression de compression. Cela forme le gâteau de filtration entre le diaphragme et le tissu, tout en forçant le filtrat à sortir du gâteau.

Liquide de Lavage

Eau PresséeEau de Lavage

Lavage du Gâteau

Le liquide de lavage est pompé dans la chambre de filtration par le même tuyau collecteur utilisé pour la boue. Lorsque la chambre se remplit complètement de liquide de lavage, le diaphragme se soulève pour expulser l’eau haute pression au-dessus. Le liquide de lavage passe ensuite par le gâteau de filtration et le tissu avant de sortir par le tuyau de décharge.

Liquide de Lavage

Eau Haute Pression

Compression II

Tout liquide de lavage restant dans la chambre après le lavage est expulsé en utilisant la même méthode que pour la première compression.

Air

Eau PresséeAir

Séchage à l’Air

De l’air comprimé est introduit dans la chambre de filtration par le tuyau collecteur, remplissant la chambre et soulevant le diaphragme avant d’être déchargé. L’air passant par le gâteau réduit la teneur en humidité au niveau optimal et vide également la chambre à filtrat.

Déchargement du Gâteau

Déchargement

TissuDiaphragme en Caoutchouc

Déchargement

Une fois le processus de séchage terminé, les assemblages de châssis s’ouvrent, et les unités de conduite du tissu commencent à fonctionner. Le gâteau de filtration sur le tissu est ensuite déchargé des deux extrémités du filtre.

Modèle et Spécifications du Filtre Presse Vertical Automatique

Demander un devis

Modèle	Zone de Filtration (m²)	Dimensions (L×l×h) m	Quantité de Plaques	Pression Max (MPa)
HDLY / I – 6	6	4.3×3.9×2.2	4	1.6
HDLY / I – 9	9	4.3×3.9×2.4	6
HDLY / I – 12	12	4.3×3.9×2.6	8
HDLY / I – 15	15	4.3×3.9×2.9	10
HDLY / I – 18	18	4.3×3.9×3.1	12
HDLY / I – 21	21	4.3×3.9×3.4	14
HDLY / I – 24	24	4.3×3.9×3.6	16
HDLY / I – 27	27	4.3×3.9×3.9	18
HDLY / I – 30	30	4.3×3.9×4.1	20
HDLY / II – 24	24	5.6×4.4×2.8	8	1.6
HDLY / II – 30	30	5.6×4.4×3.0	10
HDLY / II – 36	36	5.6×4.4×3.3	12
HDLY / II – 42	42	5.6×4.4×3.5	14
HDLY / II – 48	48	5.6×4.4×3.8	16
HDLY / II – 54	54	5.6×4.4×4.0	18
HDLY / II – 60	60	5.6×4.4×4.3	20
HDLY / II – 66	66	5.6×4.4×4.5	22
HDLY / II – 72	72	5.6×4.4×4.8	24
HDLY / III – 60	60	7.2×5.2×3.5	10	1.6
HDLY / III – 72	72	7.2×5.2×3.7	12
HDLY / III – 84	84	7.2×5.2×4.0	14
HDLY / III – 96	96	7.2×5.2×4.2	16
HDLY / III – 108	108	7.2×5.2×4.5	18
HDLY / III – 120	120	7.2×5.2×4.7	20
HDLY / III – 132	132	7.2×5.2×5.0	22
HDLY / III – 144	144	7.2×5.2×5.3	24
HDLY / III – 156	156	7.2×5.2×5.5	26
HDLY / III – 168	168	7.2×5.2×5.8	28
HDLY / III – 180	180	7.2×5.2×6.0	30
