Los tanques profundos y los recipientes con niveles altos de líquido pueden convertir problemas normales de mezcla en costosos problemas de producción. Un agitador de tanque de mezcla debe prevenir la concentración desigual, el asentamiento de lodos, las zonas muertas, el desequilibrio de transferencia de calor y la vibración del eje. Antes de solicitar un presupuesto, las plantas químicas deben confirmar la viscosidad del medio, el contenido de sólidos, la corrosividad, las dimensiones del tanque, el nivel de líquido y las condiciones de instalación.
¿Por qué la mezcla en tanques profundos se convierte en un riesgo de adquisición?
El riesgo en la adquisición de tanques profundos generalmente aparece en tres lugares conectados: calidad del lote, camino de circulación y selección temprana del modelo. Revisa estos signos juntos antes de tratar al agitador como una simple compra basada en el tamaño del motor.
Concentración despareja y lotes descartados
La concentración despareja, el asentamiento y las zonas muertas llevan a productos fuera de especificación y lotes descartados. En un tanque profundo, la parte superior puede parecer activa mientras que la zona inferior permanece tranquila, por lo que las muestras pueden no coincidir antes de que los operadores vean el verdadero problema de mezcla.
Zonas muertas en el fondo por mala circulación
La mala circulación causa gradientes de concentración, asentamiento de sólidos y zonas muertas cerca del fondo o las paredes del tanque. Los sólidos pueden asentarse cerca de la pared o el cono. Si la rotación del fondo no es lo suficientemente fuerte, la línea de descarga puede transportar material desigual.
Riesgo de selección solo por potencia del motor
Seleccionar únicamente por la potencia del motor resulta en una unidad incorrecta, retrabajo y una segunda ronda de adquisición. Un agitador de tanque puede tener suficiente potencia de motor y aún así ser una mala elección si su diseño de eje, carga de impulsor y altura del líquido no están acorde.
¿Qué datos del proceso deben confirmar primero los compradores?
Antes de comenzar con el dimensionamiento, los compradores necesitan un paquete de datos compacto que cubra el medio, el recipiente y el objetivo del proceso. Estos tres grupos de información transforman una consulta vaga en una revisión técnica útil.
Propiedades del medio y componentes corrosivos
Propiedades del medio: rango de viscosidad, densidad, contenido de sólidos, tamaño de partículas, temperatura, pH y componentes corrosivos. Estos detalles afectan el tipo de impulsor, torque, material de partes húmedas y revisión de áreas de sellado, especialmente cuando se involucra lodo o productos químicos corrosivos.
Datos del tanque y espacio libre disponible
Datos del tanque: diámetro del tanque, altura del líquido, forma del fondo, disposición de deflectores, posición de boquillas/manhole y espacio libre disponible. Un tanque alto y estrecho puede necesitar múltiples impulsores, mientras que el acceso limitado al techo puede cambiar el plan de instalación.
Objetivo del proceso y deber de mezcla
Objetivo del proceso: mezcla, disolución, suspensión, apoyo de reacción, transferencia de calor o función anti-asentamiento. El objetivo —circulación, suspensión, reacción o transferencia de calor— impulsa el diseño; para tareas con mucho contenido sólido, un agitador de lodo puede necesitar un impulsor y velocidad diferentes.
¿Por qué la selección estándar de agitadores no basta en tanques profundos?
La selección estándar es insuficiente cuando la altura del líquido hace que la estabilidad mecánica, el patrón de flujo y la exposición al material sean más sensibles: el eje, los impulsores y las partes mojadas necesitan revisión antes de liberar un modelo.
Estabilidad del eje y carga del engranaje
Los tanques profundos requieren una revisión cuidadosa de la longitud del eje, la velocidad crítica, el torque, la carga del engranaje, el soporte de los rodamientos y la estabilidad de la instalación. Un tanque de mezcla estándar a menudo puede revisarse con un eje más corto y un soporte más simple, pero un recipiente de alto nivel de líquido necesita una revisión mecánica más profunda.
Espaciado de impulsores y patrón de flujo
La cantidad de impulsores, el espaciado, el tipo de palas y el patrón de flujo deben coincidir con la geometría del tanque y el propósito del proceso. Durante la evaluación inicial, los compradores pueden revisar las familias de equipos NHD en la Serie de Agitadores y Espesadores. Para tareas de almacenamiento y circulación, el Agitador de Entrada Lateral puede discutirse como una ruta separada, mientras que los recipientes de proceso profundo generalmente necesitan una revisión de eje largo vertical.
Selección de Material del Agitador Químico
Para medios químicos corrosivos o abrasivos, un agitador químico debe combinar diseño de mezcla con selección de materiales. Las partes mojadas, longitud del eje, superficies del impulsor y materiales del área de sellado deben verificarse contra el ácido, álcali, cloruro, temperatura y condiciones de desgaste antes de la adquisición.
| Factor de diseño | Tanque de mezcla estándar | Tanque profundo / alto nivel de líquido |
| Eje y soporte | Eje corto, un solo rodamiento suele ser suficiente | Eje largo – necesita revisión de velocidad crítica y deflexión, a menudo un rodamiento de apoyo |
| Impulsores | Frecuentemente un solo impulsor | Múltiples impulsores, espaciado acorde a la altura del líquido |
| Circulación | Una zona bien mezclada, fácil rotación | Estratificación y zonas muertas en el fondo; necesita un flujo fuerte de arriba a abajo |
| Velocidad y vibración | Velocidad crítica rara vez un problema | La velocidad de operación debe mantenerse alejada de la velocidad crítica |
| Torque y engranaje | Carga de conducción estándar | Mayor torque, engranaje y carga de rodamiento más pesados |
| Exposición al material | Selección estándar | Mayor longitud sumergida significa corrosión y desgaste a lo largo de todo el eje |
| Instalación y mantenimiento | Fácil de ajustar y mantener | Necesita espacio libre para retirar el eje largo; levantamiento más pesado |
¿Cómo maneja el Agitador Extra Largo de NHD los proyectos químicos en tanques profundos?

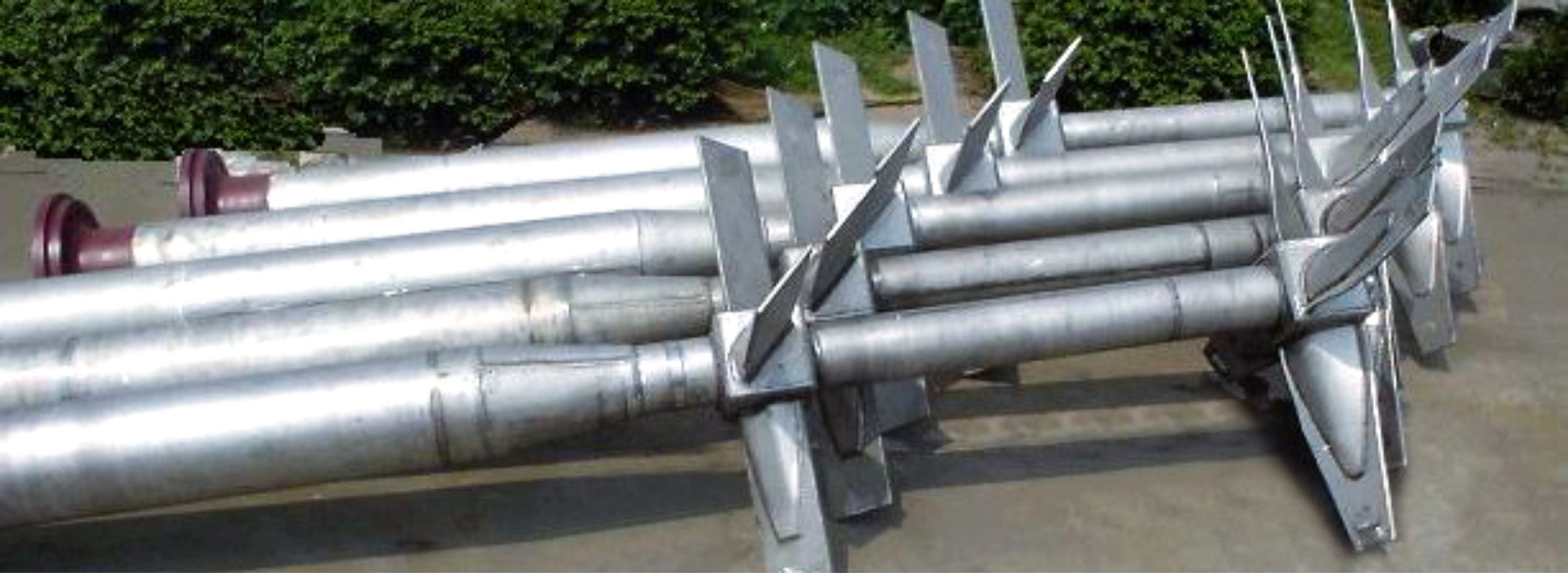

Diseño personalizado de eje e impulsor
NHD Agitador Extra Largo apoya los proyectos de tanques profundos a través de un diseño personalizado de eje, diseño de impulsor, revisión de estabilidad y selección de materiales resistentes a la corrosión. Esto ofrece a los compradores una vía para discutir la longitud del eje, la posición del impulsor y la exposición al material juntos.
Experiencia en Agitadores de Gran Escala y Carga Pesada
La experiencia de NHD en grandes agitadores incluye un proyecto PA de 300,000t/a y aplicaciones de agitadores de alta potencia, carga pesada y eje extra largo. Esto es importante cuando un comprador necesita evidencia de que el proveedor puede revisar el torque, la longitud del eje, la carga del engranaje y la estabilidad de la instalación como un único paquete.
Simulación, Pruebas y Opciones de Material
El diseño personalizado puede combinar simulación CFD/CFM, pruebas de laboratorio/piloto/escalado y opciones de materiales como 304, 304L, 316L, 317L, 904L y materiales especializados resistentes a la corrosión y el desgaste. NHD también utiliza análisis CFD de FLUENT, velocimetría láser Doppler LDA, análisis de elementos finitos FEA, diseño CAD 3D, pruebas de laboratorio, pruebas piloto y experimentos de escalado para apoyar decisiones de unidades grandes.
Para tareas con mucho contenido sólido, los compradores pueden también revisar la experiencia de NHD con Agitador para la Industria No Ferrosa y Beneficiación. Diseñado para las condiciones exigentes del procesamiento de minerales y la metalurgia no ferrosa, aborda los mismos desafíos básicos: mantener un movimiento uniforme del lodo, prevenir el asentamiento de sólidos y mantener la integridad estructural bajo operación continua y alto torque.
¿Cómo deben los compradores construir una lista de verificación práctica para la adquisición de agitadores?
Una lista de verificación práctica ayuda a ingeniería, mantenimiento y compras a atender los mismos riesgos antes de que la consulta se convierta en una orden de compra. El comprador debe verificar la base de cotización, los puntos de control de diseño y el paquete de datos para la revisión del proveedor.
Lista de Verificación de Diseño y Mantenimiento
Los elementos clave de la lista de verificación incluyen cálculo de diseño, disposición de los impulsores, estabilidad del eje, selección de materiales, acceso para mantenimiento y restricciones de instalación. La segunda tabla convierte estos elementos en una revisión rápida de adquisición antes de la aclaración técnica o aprobación de compra.
| Punto de control de adquisición | Lo que los compradores deben confirmar antes de finalizar |
| Estabilidad del eje | La revisión de velocidad crítica y deflexión coincide con la altura real del líquido, la longitud del eje y la velocidad de operación. |
| Disposición de los impulsores | El número de impulsores, el tipo de palas y el espaciado coinciden con la geometría del tanque en lugar de una configuración estándar. |
| Selección de materiales | Las partes mojadas coinciden con el medio, incluyendo corrosión, abrasión, temperatura y condiciones de limpieza. |
| Acceso para mantenimiento | El espacio libre, el camino de elevación y el espacio son suficientes para retirar y dar servicio al eje largo de manera segura. |
| Restricciones de instalación | El tipo de montaje, la estructura de soporte, las boquillas, los manholes y las condiciones de elevación se verifican contra el sitio. |
| Dibujos y datos | El dibujo de GA del tanque y una hoja de datos del agitador completada se adjuntan antes de la revisión técnica final. |
Objetivos Operativos Antes de Contactar a NHD
Los compradores pueden preparar datos del medio, dimensiones del tanque y objetivos operativos antes de contactar a NHD para confirmar un modelo de agitador de tanque de mezcla. Un paquete de datos claro facilita la selección final en las reuniones de ingeniería y adquisiciones.
Conclusión
Para proyectos químicos en tanques profundos, un agitador de tanque de mezcla debe seleccionarse a partir de las propiedades del medio, la geometría del tanque, la función del proceso, la estabilidad del eje y las condiciones materiales, no solo a partir de la potencia del motor. NHD puede ayudar a las plantas químicas a revisar los datos de mezcla en tanques profundos y desarrollar una solución personalizada de Agitador Extra Largo para una circulación más estable, menor riesgo de asentamiento y una operación segura a largo plazo.
Preguntas Frecuentes
P1: ¿Qué información deben proporcionar los compradores antes de seleccionar un agitador de tanque de mezcla?
R1: Los compradores deben proporcionar el diámetro del tanque, la altura del líquido, la forma del fondo, la disposición de los deflectores, las posiciones de boquillas y manholes, la viscosidad del medio, la densidad, el contenido de sólidos, el tamaño de partículas, la temperatura, la presión, los datos de corrosión, el modo de operación y el principal propósito de la mezcla.
P2: ¿Por qué las aplicaciones de tanques profundos son más difíciles que los tanques de mezcla estándar?
R2: Los tanques profundos aumentan la longitud del eje y la altura del líquido. Eso hace que la deflexión, la velocidad crítica, el espaciado de los impulsores, la circulación inferior, el torque, el soporte de cojinetes y el acceso para mantenimiento sean más importantes que en un recipiente estándar y corto.
P3: ¿Cómo se dimensiona un agitador de tanque de mezcla?
R3: Comienza desde la viscosidad del medio y los sólidos, el diámetro del tanque y la altura del líquido, y el deber del proceso; éstos establecen el tipo de impulsor, la disposición, la longitud del eje y la potencia.
