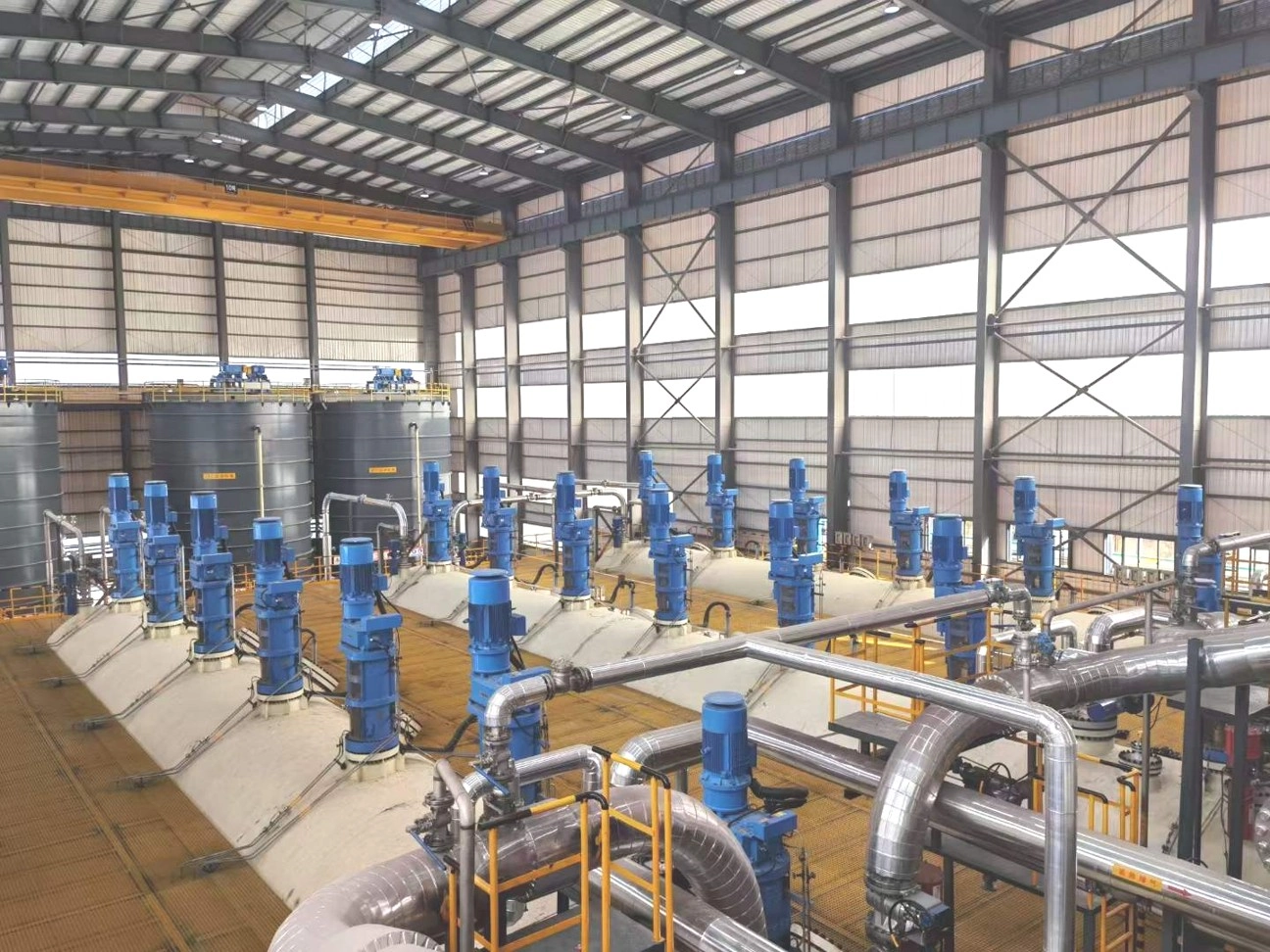

Les réservoirs profonds et les cuves à niveau de liquide élevé peuvent transformer des problèmes de mélange normaux en problèmes de production coûteux. Un agitateur pour réservoir de mélange doit prévenir les concentrations inégales, le dépôt de la boue, les zones mortes, le déséquilibre de transfert de chaleur et les vibrations de l’arbre. Avant de demander un devis, les usines chimiques doivent confirmer la viscosité du milieu, la teneur en solides, la corrosivité, les dimensions du réservoir, le niveau de liquide et les conditions d’installation.
Pourquoi le mélange dans des réservoirs profonds devient-il un risque d’approvisionnement ?
Le risque d’approvisionnement dans les réservoirs profonds apparaît généralement à trois endroits connexes : la qualité des lots, le chemin de circulation et la sélection précoce des modèles. Examinez ces signes ensemble avant de traiter l’agitateur comme un simple achat de taille de moteur.
Concentration inégale et lots rejetés
Une concentration inégale, des dépôts et des zones mortes entraînent un produit hors spécifications et des lots rejetés. Dans un réservoir profond, le sommet peut sembler actif tandis que la partie inférieure reste calme, donc les échantillons peuvent être en désaccord avant que les opérateurs puissent voir le réel problème de mélange.
Zones mortes au fond dues à une circulation insuffisante
Une mauvaise circulation provoque des gradients de concentration, le dépôt de solides et des zones mortes près du fond ou de la paroi du réservoir. Les solides peuvent se déposer près de la paroi ou du cône. Si le renouvellement du fond n’est pas assez fort, la ligne de décharge peut transporter du matériau inégal.
Risque de sélection basée uniquement sur la puissance du moteur
Sélectionner uniquement sur la puissance du moteur aboutit à l’unité incorrecte, à un remaniement, et à un second cycle d’approvisionnement. Un agitateur de réservoir peut avoir suffisamment de puissance moteur et être pourtant un mauvais choix si la conception de l’arbre, la charge de l’hélice et la hauteur du liquide ne sont pas adaptées.
Quelles données de processus les acheteurs doivent-ils confirmer en premier ?
Avant de commencer la dimensionnement, les acheteurs ont besoin d’un ensemble de données compact couvrant le milieu, le réservoir, et l’objectif du processus. Ces trois groupes d’informations transforment une demande vague en un examen technique utilisable.
Propriétés du milieu et composants corrosifs
Propriétés du milieu : gamme de viscosité, densité, teneur en solides, taille des particules, température, pH et composants corrosifs. Ces détails influencent le type d’hélice, le couple, le matériau des pièces immergées et l’examen de la zone de scellement, en particulier lorsque des boues ou des produits chimiques corrosifs sont impliqués.
Données du réservoir et espace libre disponible
Données du réservoir : diamètre du réservoir, hauteur du liquide, forme du fond, disposition des déflecteurs, position des buses/portes de visite, et espace libre disponible. Un réservoir haut et étroit peut nécessiter plusieurs hélices, tandis qu’un accès limité au toit peut modifier le plan d’installation.
Objectif du processus et devoir de mélange
Objectif du processus : mélange, dissolution, suspension, soutien de réaction, transfert de chaleur, ou devoir anti-décantation. L’objectif — circulation, suspension, réaction, ou transfert de chaleur — détermine la disposition ; pour un devoir riche en solides, un agitateur de boues peut nécessiter une hélice et une vitesse différentes.
Pourquoi la sélection standard d’agitateur est-elle insuffisante dans les réservoirs profonds ?
La sélection standard est insuffisante lorsque la hauteur du liquide rend la stabilité mécanique, le modèle de flux et l’exposition au matériau plus sensibles—l’arbre, les hélices et les pièces immergées doivent être examinés avant qu’un modèle soit libéré.
Stabilité de l’arbre et charge de la boîte de vitesses
Les réservoirs profonds nécessitent un examen attentif de la longueur de l’arbre, de la vitesse critique, du couple, de la charge de la boîte de vitesses, du support des roulements et de la stabilité de l’installation. Un réservoir de mélange standard peut souvent être inspecté avec un arbre plus court et un support plus simple, mais un récipient à haut niveau de liquide nécessite un examen mécanique plus approfondi.
Espacement des hélices et modèle de flux
Le nombre d’hélices, leur espacement, le type de lame et le modèle de flux doivent être adaptés à la géométrie du réservoir et au but du processus. Lors du dépistage précoce, les acheteurs peuvent examiner les gammes d’équipements NHD dans la Série Agitateur & Épaississant. Pour un devoir de circulation de stockage, l’Agitateur d’entrée latérale peut être discuté comme une voie distincte, tandis que les cuves de processus profonds nécessitent généralement une révision de l’arbre long vertical.
Sélection des matériaux pour agitateurs chimiques
Pour les milieux chimiques corrosifs ou abrasifs, un agitateur chimique doit combiner la conception de mélange avec la sélection des matériaux. Les pièces immergées, la longueur de l’arbre, les surfaces des hélices et les matériaux de la zone de scellement doivent être vérifiés par rapport aux acides, alcalis, chlorures, température et conditions d’usure avant l’approvisionnement.
| Facteur de conception | Réservoir de mélange standard | Réservoir profond / niveau de liquide élevé |
| Arbre & support | Arbre court, un seul roulement est généralement suffisant | Arbre long – nécessite une révision de la vitesse critique et de la déviation, souvent un roulement stable |
| Hélices | Fréquemment une seule hélice | Plusieurs hélices, espacement adapté à la hauteur du liquide |
| Circulation | Une zone bien mélangée, renouvellement facile | Stratification et zones mortes au fond ; nécessite un flux fort de haut en bas |
| Vitesse & vibration | La vitesse critique est rarement un problème | La vitesse de fonctionnement doit rester éloignée de la vitesse critique |
| Couple & boîte de vitesses | Charge de conduite standard | Couple plus élevé, boîte de vitesses et charge de roulement plus lourdes |
| Exposition aux matières | Sélection standard | Longueur immergée plus longue signifie corrosion et usure sur tout l’arbre |
| Installation & maintenance | Simple à installer et à entretenir | Nécessite un espace libre pour retirer l’arbre long ; levage plus lourd |
Comment agit l’agitateur extra-long NHD pour les projets chimiques à réservoirs profonds ?
Conception personnalisée de l’arbre et disposition des hélices
NHD Agitateur Extra-Long soutient les projets à réservoirs profonds grâce à une conception personnalisée de l’arbre, la disposition des hélices, un examen de stabilité et une sélection de matériaux résistants à la corrosion. Cela permet aux acheteurs de discuter de la longueur de l’arbre, de la position des hélices et de l’exposition aux matériaux ensemble.
Expérience des agitateurs pour charges lourdes à grande échelle
L’expérience de NHD avec les grands agitateurs comprend un projet PA de 300 000 t/an et des applications d’agitateurs extra-longs, à forte puissance et charge lourde. Cela importe lorsque l’acheteur a besoin de preuves que le fournisseur peut examiner le couple, la longueur de l’arbre, la charge de la boîte de vitesses et la stabilité de l’installation comme un tout.
Simulation, tests et options de matériaux
La conception personnalisée peut combiner la simulation CFD/CFM, des tests en laboratoire/pilote/à échelle industrielle, et des options de matériaux comme le 304, 304L, 316L, 317L, 904L, et des matériaux spécialisés résistantes à la corrosion et à l’usure. NHD utilise également l’analyse CFD FLUENT, la vélocimétrie laser Doppler LDA, l’analyse par éléments finis FEA, la conception 3D CAD, des tests en laboratoire, des tests pilotes et des expériences à échelle industrielle pour soutenir les décisions pour grandes unités.
Pour les devoirs riches en solides, les acheteurs peuvent aussi examiner l’expérience de NHD avec l’Agitateur pour l’industrie non ferreuse et l’enrichissement. Conçu pour les conditions exigeantes du traitement des minéraux et de la métallurgie non ferreuse, il aborde les mêmes défis fondamentaux : maintenir un mouvement uniforme des boues, prévenir le dépôt solide, et maintenir l’intégrité structurelle en opération continue, à couple élevé.
Comment les acheteurs devraient-ils construire une liste de contrôle pratique pour l’achat d’un agitateur ?
Une liste de contrôle pratique aide l’ingénierie, la maintenance, et les achats à examiner les mêmes risques avant que la demande ne devienne un bon de commande. L’acheteur doit vérifier les bases du devis, les points de contrôle de la conception, et le paquet de données pour examen par le fournisseur.
Liste de contrôle de conception et de maintenance
Les éléments clés de la liste de contrôle incluent le calcul de conception, la disposition des hélices, la stabilité de l’arbre, la sélection des matériaux, l’accès à la maintenance et les contraintes d’installation. Le deuxième tableau transforme ces éléments en un rapide examen d’approvisionnement avant le clarification technique ou la validation d’achat.
| Point de contrôle d’approvisionnement | Ce que les acheteurs doivent confirmer avant finalisation |
| Stabilité de l’arbre | L’examen de la vitesse critique et de la déviation correspond à la hauteur réelle du liquide, la longueur de l’arbre, et la vitesse de fonctionnement. |
| Disposition des hélices | Le nombre d’hélices, le type de lame, et l’espacement correspondent à la géométrie du réservoir plutôt qu’à une configuration standard. |
| Sélection des matériaux | Les pièces immergées correspondent au milieu, y compris les conditions de corrosion, d’abrasion, de température, et de nettoyage. |
| Accès à la maintenance | L’espace libre, le chemin de levage et le dégagement sont suffisants pour retirer et entretenir l’arbre long en toute sécurité. |
| Contraintes d’installation | Le type de montage, la structure de support, les buses, les trappes, et les conditions de levage sont vérifiés par rapport au site. |
| Plans et données | Les plans GA du réservoir et une fiche de données d’agitateur complétée sont joints avant l’examen technique final. |
Objectifs opérationnels avant de contacter NHD
Les acheteurs peuvent préparer les données du milieu, les dimensions du réservoir, et les objectifs opérationnels avant de contacter NHD pour confirmer un modèle d’agitateur pour réservoir de mélange. Un ensemble de données claires facilite la justification de la sélection finale dans les réunions d’ingénierie et d’achat.
Conclusion
Pour les projets chimiques à réservoirs profonds, un agitateur de réservoir de mélange doit être sélectionné en fonction des propriétés du milieu, de la géométrie du réservoir, du devoir de processus, de la stabilité de l’arbre et des conditions matérielles, et non uniquement en fonction de la puissance du moteur. NHD peut aider les usines chimiques à examiner les données de mélange en réservoir profond et développer une solution personnalisée d’agitateurs Extra-Longs pour une circulation plus stable, un risque de dépôt réduit, et une opération à long terme plus sûre.
FAQs
Q1 : Quelles informations les acheteurs doivent-ils fournir avant de choisir un agitateur de réservoir de mélange ?
A1 : Les acheteurs doivent fournir le diamètre du réservoir, la hauteur du liquide, la forme du fond, la disposition des déflecteurs, les positions des buses et portes de visite, la viscosité du milieu, la densité, la teneur en solides, la taille des particules, la température, la pression, les données de corrosion, le mode de fonctionnement, et le but principal du mélange.
Q2 : Pourquoi les applications de réservoirs profonds sont-elles plus difficiles que les réservoirs de mélange standard ?
A2 : Les réservoirs profonds augmentent la longueur de l’arbre et la hauteur du liquide. Cela rend la déviation, la vitesse critique, l’espacement des hélices, la circulation au fond, le couple, le support des roulements et l’accès à la maintenance plus importants que dans un récipient standard court.
Q3 : Comment dimensionner un agitateur de réservoir de mélange ?
A3 : Commencez par la viscosité du milieu et des solides, le diamètre du réservoir et la hauteur du liquide, et le devoir de processus ; ceux-ci définissent le type d’hélice, la disposition, la longueur de l’arbre et la puissance.
